Sensor de Vazão Ultrassônico IFM SUH301

Pré-visualizar: SUH301 IFM - Sensor de Vazão Ultrassônico IFM Medição de vazão 0,18-22,5 m³/h, IO-Link, Clamp 1,5"

SUH301 IFM - Sensor de Vazão Ultrassônico IFM Medição de vazão 0,18-22,5 m³/h, IO-Link, Clamp 1,5"

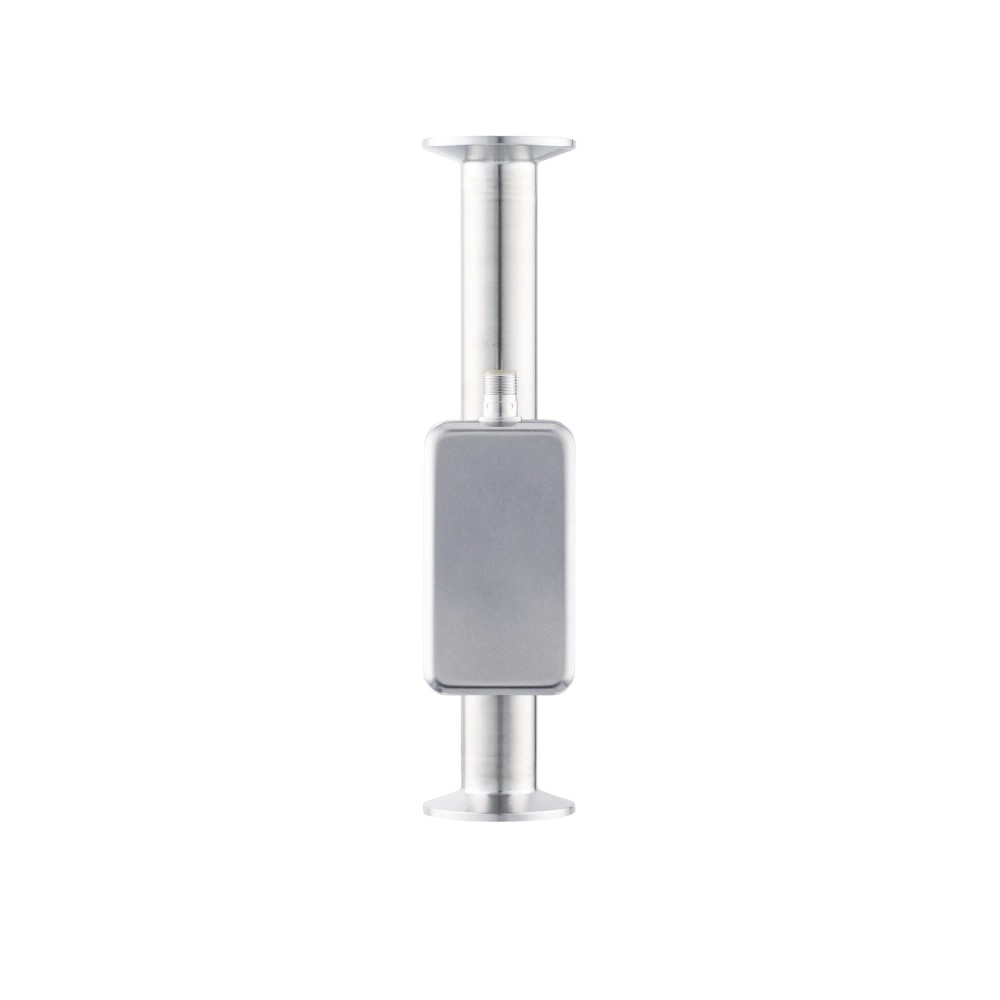

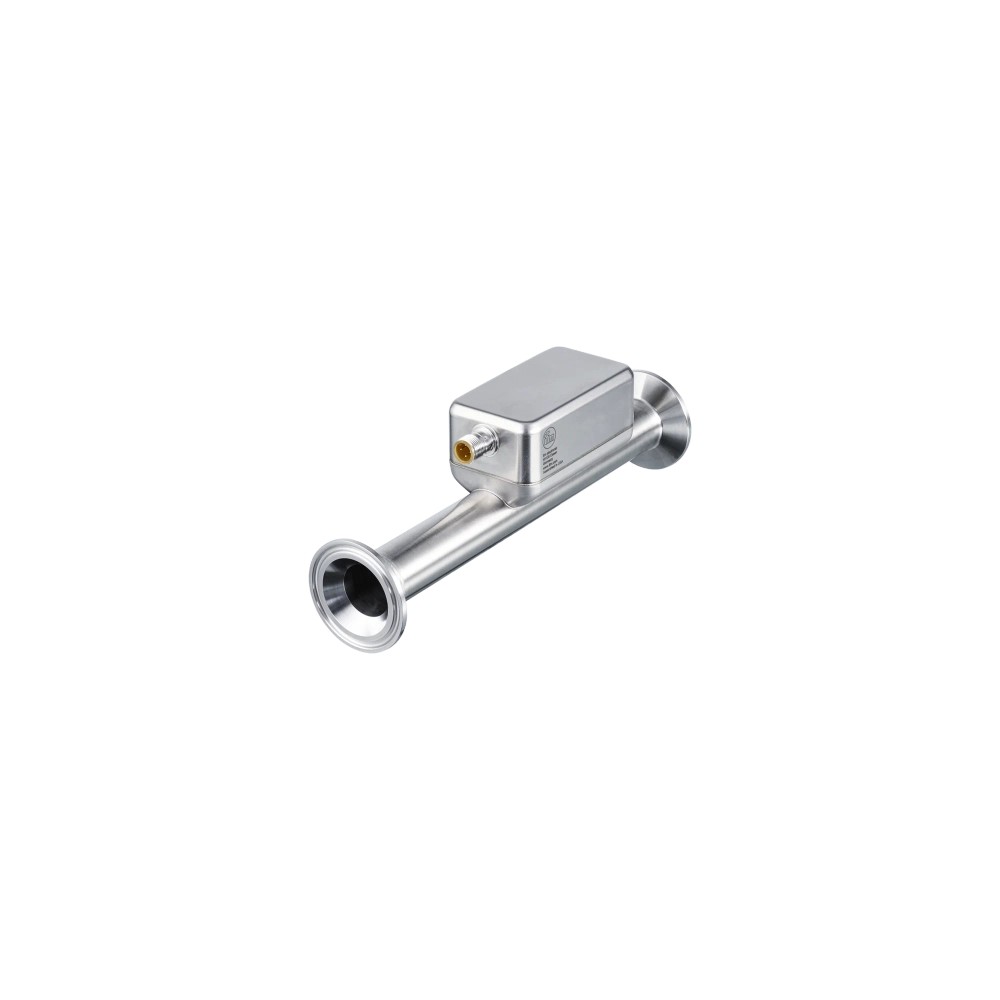

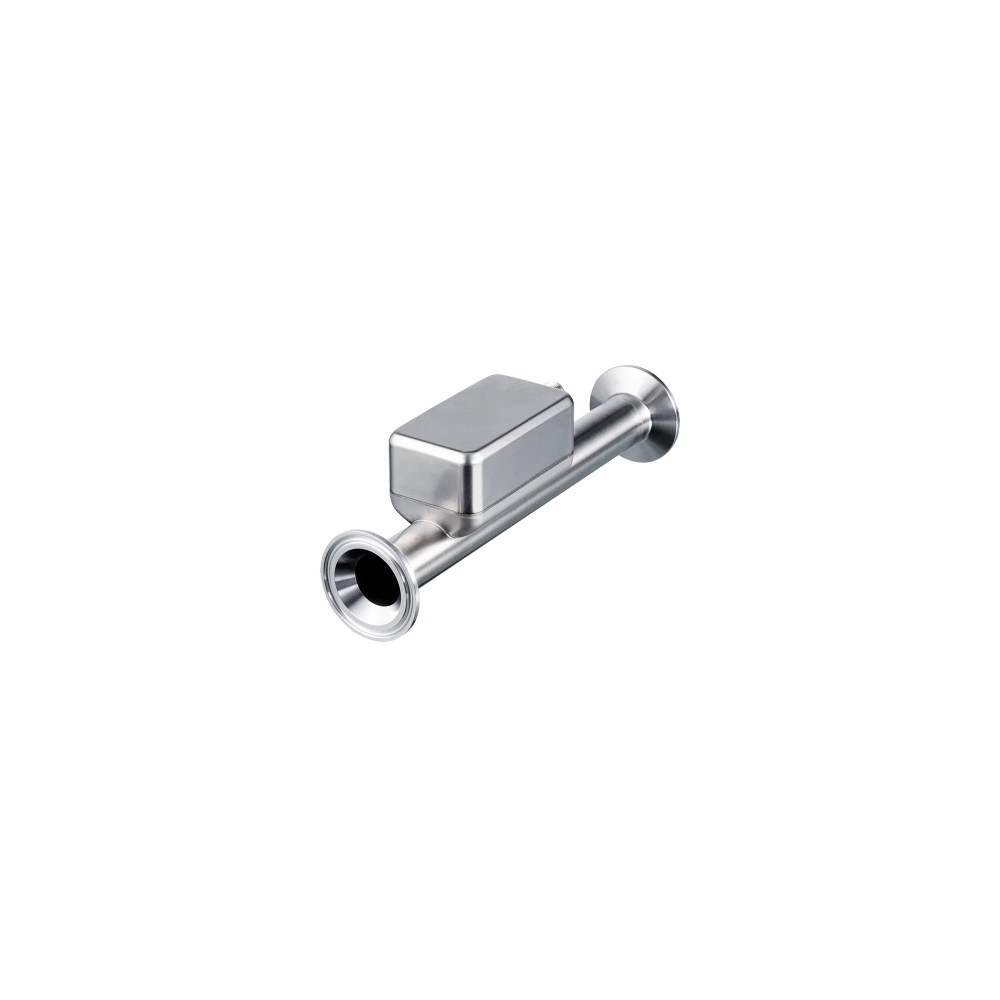

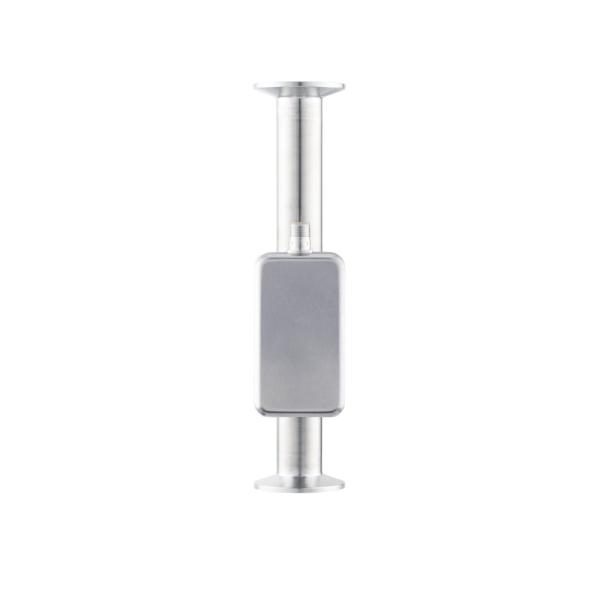

Imagem meramente ilustrativa

R$ 8.954,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SUH301
EAN: 4021179365475
NCM do produto: 90261019

Destaques do Produto Tecnologia Medição...mais

Fechar menu

Saiba mais sobre: "SUH301 IFM - Sensor de Vazão Ultrassônico IFM Medição de vazão 0,18-22,5 m³/h, IO-Link, Clamp 1,5""

Destaques do Produto

Tecnologia

Medição ultrassônica de vazão

Faixa de vazão

0,18…22,5 m³/h (3…375 l/min)

Conexão de processo

Clamp 1,5″

Temperatura do fluido

−40…130 °C; 150 °C por menos de 1 h

Pressão

Resistência à pressão de 25 bar

Interface e sinais

IO-Link; sinais analógico, PNP/NPN, pulso, frequência, diagnóstico e comutação

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Vazão Ultrassônico IFM SUH301, 0,18–22,5 m³/h, IO-Link, Clamp 1,5″

O IFM SUH301 é um sensor ultrassônico para medição de vazão. É destinado ao monitoramento de fluxo dentro da faixa especificada, com conexão de processo Clamp 1,5″. Oferece IO-Link e sinais analógico, de pulso, frequência, comutação e diagnóstico. A temperatura do fluido indicada é de −40 a 130 °C, com 150 °C por menos de 1 hora.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Ultrassônico
Função	Medição de vazão
Faixa de medição	0,18…22,5 m³/h; 3…375 l/min
Temperatura do fluido	−40…130 °C; até 150 °C por menos de 1 h
Resistência à pressão	25 bar
Conexão de processo	Clamp 1,5″
Sinais disponíveis	PNP/NPN, comutação, pulso, diagnóstico, comutação do totalizador, frequência e analógico
Comunicação	IO-Link
SKU / part number	SUH301
GTIN	4021179365475

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações que exigem medição de vazão dentro da faixa de 0,18…22,5 m³/h (3…375 l/min).
Instalações cujo processo aceite conexão Clamp 1,5″ e cuja pressão não exceda a resistência indicada de 25 bar.
Processos em que a temperatura do fluido permaneça entre −40 e 130 °C; 150 °C é indicado somente por menos de 1 hora.
Sistemas que possam utilizar IO-Link ou os sinais de saída especificados.

⚠ Considere outro se precisa de:

Não selecionar para vazões fora da faixa de medição declarada.
Não aplicar em condições acima de 25 bar ou fora dos limites de temperatura indicados sem validação no datasheet do fabricante.
Não presumir compatibilidade mecânica com conexões diferentes de Clamp 1,5″; verificar a interface da tubulação e os requisitos do processo.

APLICAÇÕES E USO

Medição de vazão em processo com faixa requerida entre 0,18 e 22,5 m³/h (3 e 375 l/min), conexão Clamp 1,5″ e pressão dentro do limite indicado. Aplicação deduzida a partir dos parâmetros da ficha; a compatibilidade com o fluido e o processo deve ser confirmada no datasheet.
Instalações com temperatura do fluido entre −40 e 130 °C; a ficha também permite 150 °C por menos de 1 hora. Não extrapolar esse período ou os limites informados.
Monitoramento de fluxo em sistemas que utilizem IO-Link ou um dos sinais indicados. A integração depende de compatibilidade elétrica e de configuração confirmadas no datasheet.

COMO ESCOLHER

Antes de comprar o Sensor de Vazão Ultrassônico IFM SUH301, 0,18–22,5 m³/h, IO-Link, Clamp 1,5″, verifique estes pontos:

Escolha o SUH301 quando

A faixa necessária estiver entre 0,18 e 22,5 m³/h (3 e 375 l/min), a conexão do processo for Clamp 1,5″ e a pressão e temperatura estiverem dentro dos limites informados.

Busque outro modelo ou confirme com o fabricante quando

A aplicação exigir faixa de vazão, conexão, pressão ou temperatura diferentes das especificadas. Consulte o datasheet oficial para confirmar requisitos não detalhados na ficha, como configuração elétrica e condições específicas do fluido.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Fabricante	IFM	Marca indicada nos dados do anúncio.
Modelo	SUH301	SKU e part number do produto.
GTIN	4021179365475	Identificador comercial informado na ficha.
Tipo de sensor	Ultrassônico	Tecnologia indicada para a medição.
Função	Medição de vazão	Função declarada para o produto.
Categoria	Monitoramento de condição	Categoria informada nos dados do anúncio.

Faixa de medição
Vazão	0,18…22,5 m³/h	Limites de medição informados para a vazão.
Vazão	3…375 l/min	Faixa equivalente também declarada na ficha.

Saídas e sinais
Sinais e tipos de saída	PNP/NPN; sinal de comutação; sinal de pulso; sinal de diagnóstico; sinal de comutação do totalizador; sinal de frequência; sinal analógico	Funções e sinais listados na ficha; detalhes elétricos e configuração devem ser verificados no datasheet.

Interfaces
Comunicação	IO-Link	Interface de comunicação declarada no anúncio.

Condições de processo
Temperatura do fluido	−40…130 °C; até 150 °C por menos de 1 h	Limite contínuo informado e condição temporária expressamente indicada.
Resistência à pressão	25 bar	Valor máximo declarado na ficha; não exceder.

Dados mecânicos e conexão
Conexão de processo	Clamp 1,5″	Interface mecânica especificada; conferir correspondência com a instalação.
Peso	839,5 g	Valor encontrado nos atributos do catálogo.

COMPATIBILIDADE

Comunicação

• IO-Link.

Conexões

Elétrica A ficha informa sinais PNP/NPN, analógico, pulso, frequência, diagnóstico, comutação e comutação do totalizador. Tipo de conector, pinagem, alimentação e características elétricas detalhadas não estão especificados no contexto; confirmar no datasheet antes da ligação.

Processo Clamp 1,5″. A compatibilidade mecânica depende de a conexão correspondente na instalação ser compatível com essa interface.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo com vazão entre 0,18 e 22,5 m³/h (3 e 375 l/min).	✓	A faixa está dentro do alcance de medição informado.
Instalação com conexão de processo Clamp 1,5″.	✓	Essa é a conexão especificada para o sensor; validar a correspondência com a conexão instalada.
Processo com pressão acima de 25 bar.	✗	A resistência à pressão informada é 25 bar.
Fluido a 150 °C por menos de 1 hora.	✓	A ficha informa 150 °C como condição permitida por menos de 1 hora.
Fluido acima de 130 °C por 1 hora ou mais.	✗	A condição de 150 °C está limitada a menos de 1 hora; a faixa contínua informada termina em 130 °C.
Integração com IO-Link.	✓	IO-Link consta entre as interfaces especificadas.

INSTALAÇÃO

Como instalar o Sensor de Vazão Ultrassônico IFM SUH301, 0,18–22,5 m³/h, IO-Link, Clamp 1,5″

Confirme que a faixa de vazão, temperatura e pressão do processo está dentro dos valores especificados.
Verifique que a interface mecânica da tubulação corresponde à conexão Clamp 1,5″.
Instale o sensor conforme as instruções e a orientação estabelecidas pelo fabricante no datasheet.
Confirme, antes de conectar, a alimentação, a pinagem e o tipo de saída aplicável à instalação no datasheet.
Conecte IO-Link ou o sinal selecionado somente após confirmar a compatibilidade elétrica com o sistema de controle.
Após a instalação, confira a comunicação ou os sinais de saída e valide a leitura no intervalo de operação do processo.

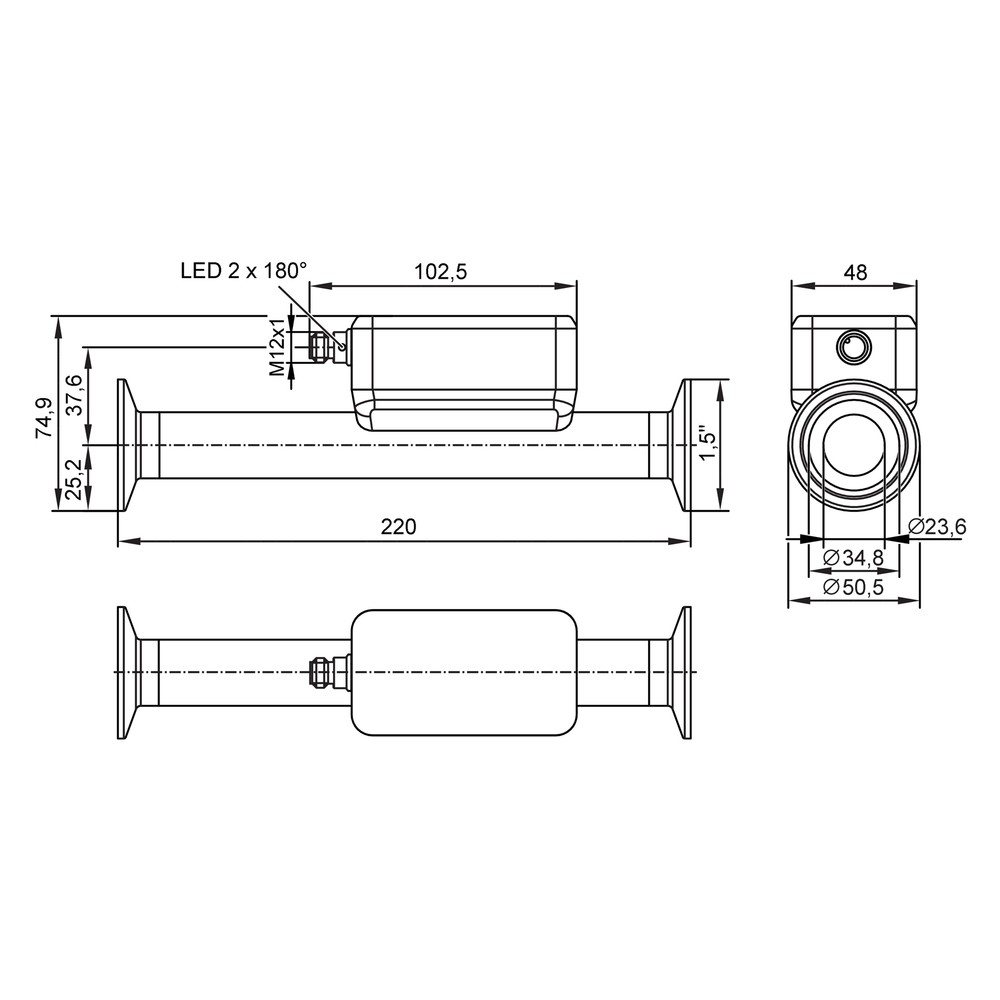

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O valor de vazão indicado fica fora da faixa esperada.	A vazão do processo pode estar fora do intervalo de medição especificado ou a configuração de leitura pode não corresponder à aplicação.	Compare a condição real do processo com as faixas informadas e verifique a configuração e os dados de diagnóstico conforme o datasheet.
O sensor não comunica por IO-Link.	Pode haver incompatibilidade de configuração ou ligação elétrica; a ficha não informa pinagem nem requisitos elétricos detalhados.	Confira o datasheet para alimentação, conexão, pinagem e configuração IO-Link e valide a compatibilidade com o mestre.
O controlador não reconhece o sinal de saída.	O tipo de sinal selecionado pode não corresponder à entrada do controlador.	Confirme se a entrada aceita o sinal utilizado — PNP/NPN, analógico, pulso ou frequência — e consulte os parâmetros elétricos do datasheet.
O sensor apresenta problema após exposição a temperatura ou pressão elevadas.	A condição do processo pode ter ultrapassado os limites declarados, incluindo o limite de duração para 150 °C.	Meça ou confirme a pressão e a temperatura do fluido e compare com os limites especificados antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM SUH301 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SUH301 e para que tipo de instalação ele serve?

É um sensor ultrassônico para medição de vazão. É indicado quando a faixa, a conexão e as condições de processo da instalação correspondem às especificações do produto.

O SUH301 tem IO-Link e quais sinais de saída informa?

Sim, a ficha informa IO-Link e sinais PNP/NPN, analógico, de pulso, frequência, diagnóstico, comutação e comutação do totalizador. Consulte o datasheet para os detalhes elétricos e de configuração.

O que acompanha o sensor?

A ficha fornecida não especifica acessórios ou itens inclusos. Confirme o conteúdo de fornecimento com o fornecedor antes da compra.

Este sensor serve para uma instalação com conexão diferente de Clamp 1,5″?

A conexão especificada é Clamp 1,5″. Para outra interface, não é possível confirmar compatibilidade mecânica com os dados disponíveis; consulte o fabricante.

Posso usar o SUH301 quando o processo passa de 25 bar?

A ficha informa resistência à pressão de 25 bar, portanto não há base para indicar uso acima desse limite. Verifique as condições reais do processo antes da seleção.

A leitura de vazão está incorreta: o que devo verificar antes de trocar o sensor?

Confira se a vazão está dentro da faixa especificada e se a configuração do sinal ou da comunicação corresponde ao sistema. Consulte também os dados de diagnóstico e o procedimento do fabricante.

O sensor deixou de comunicar com o controlador; preciso substituí-lo?

Não necessariamente. Antes da substituição, confira a compatibilidade entre o sinal utilizado e a entrada do controlador e valide ligação e configuração no datasheet.

Devo escolher o SUH301 ou procurar outro modelo?

Escolha o SUH301 se a faixa de vazão e as condições de processo atenderem à ficha e a instalação aceitar Clamp 1,5″. Para requisitos fora desses limites, compare com outro modelo ou consulte a IFM.

Que cuidados devo ter na instalação?

Confirme a conexão Clamp 1,5″ e os limites de vazão, temperatura e pressão antes da montagem. Para orientação de ligação, pinagem e configuração, siga o datasheet do fabricante.

O SUH301 pode operar continuamente a 150 °C?

Não: a ficha limita 150 °C a menos de 1 hora. A faixa informada para o fluido é −40 a 130 °C.

GLOSSÁRIO TÉCNICO

Sensor ultrassônico de vazão

Sensor que utiliza tecnologia ultrassônica para realizar a função de medição de vazão. (Ref.: tipo de sensor — Ultrassônico)

IO-Link

Interface de comunicação indicada para o sensor; os requisitos de integração devem ser conferidos no datasheet. (Ref.: comunicação — IO-Link)

PNP/NPN

Tipos de sinal de comutação mencionados na ficha; verifique a compatibilidade com a entrada do controlador. (Ref.: sinais — PNP/NPN)

Clamp

Tipo de conexão de processo indicado para a montagem mecânica do produto. (Ref.: conexão — Clamp 1,5″)

Faixa de medição

Intervalo de vazão declarado para a medição pelo sensor. (Ref.: alcance de medição — 0,18…22,5 m³/h; 3…375 l/min)
