Sensor de Vazão Ultrassônico IFM SUH220

Pré-visualizar: SUH220 IFM - Sensor de Vazão Ultrassônico IFM Monitoramento de vazão 0,06-14,4 m³/h IO-Link

SUH220 IFM - Sensor de Vazão Ultrassônico IFM Monitoramento de vazão 0,06-14,4 m³/h IO-Link

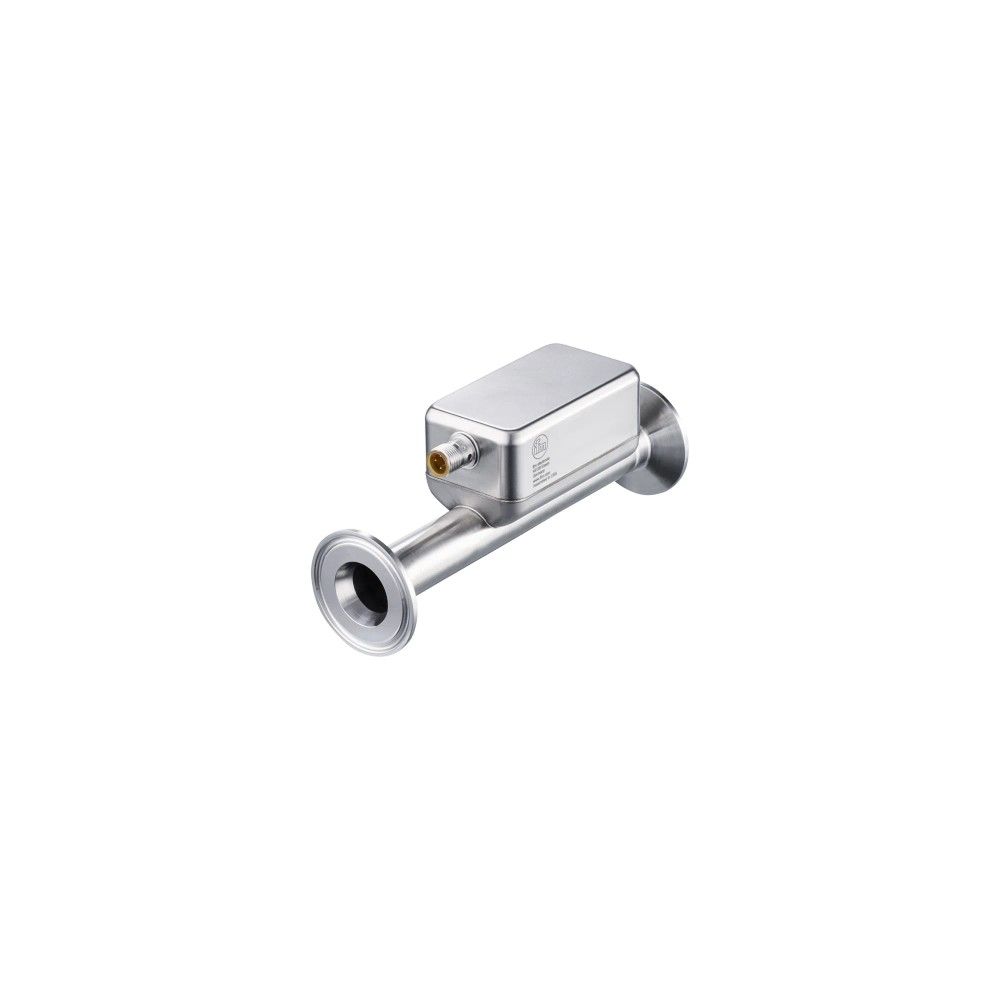

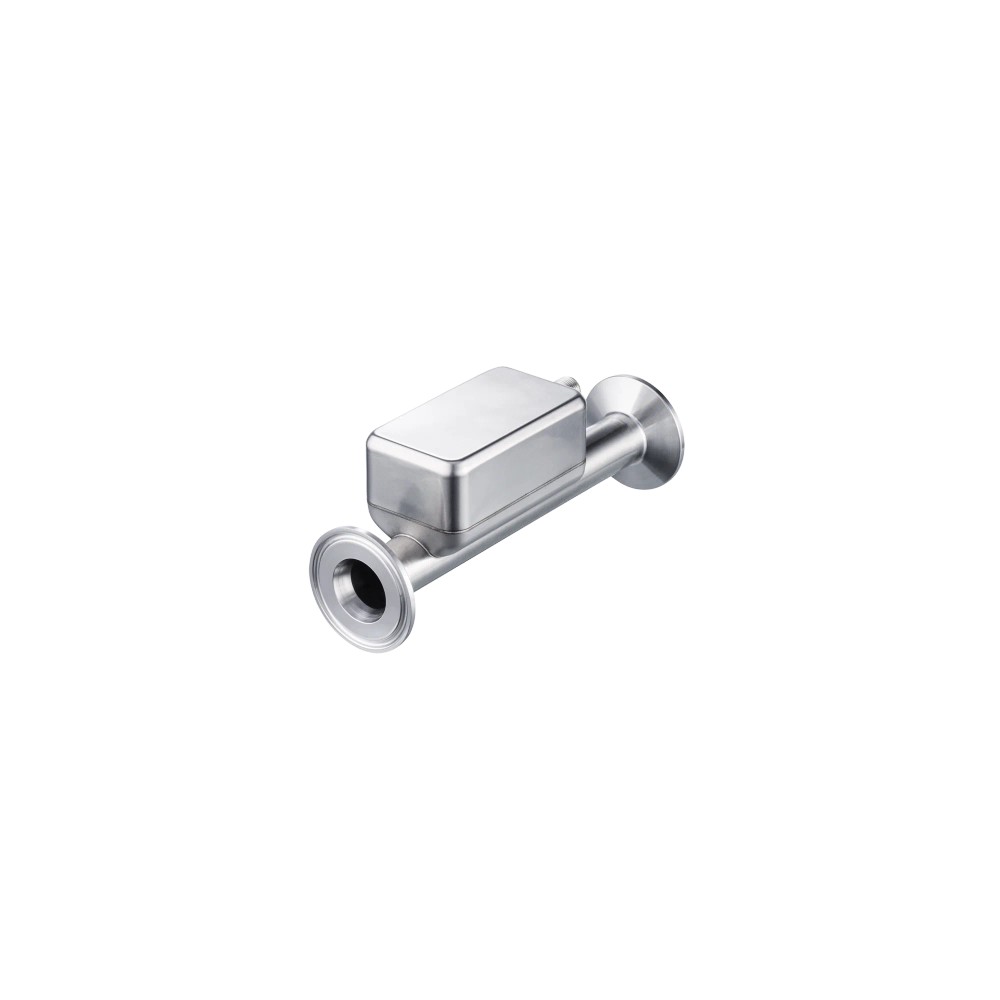

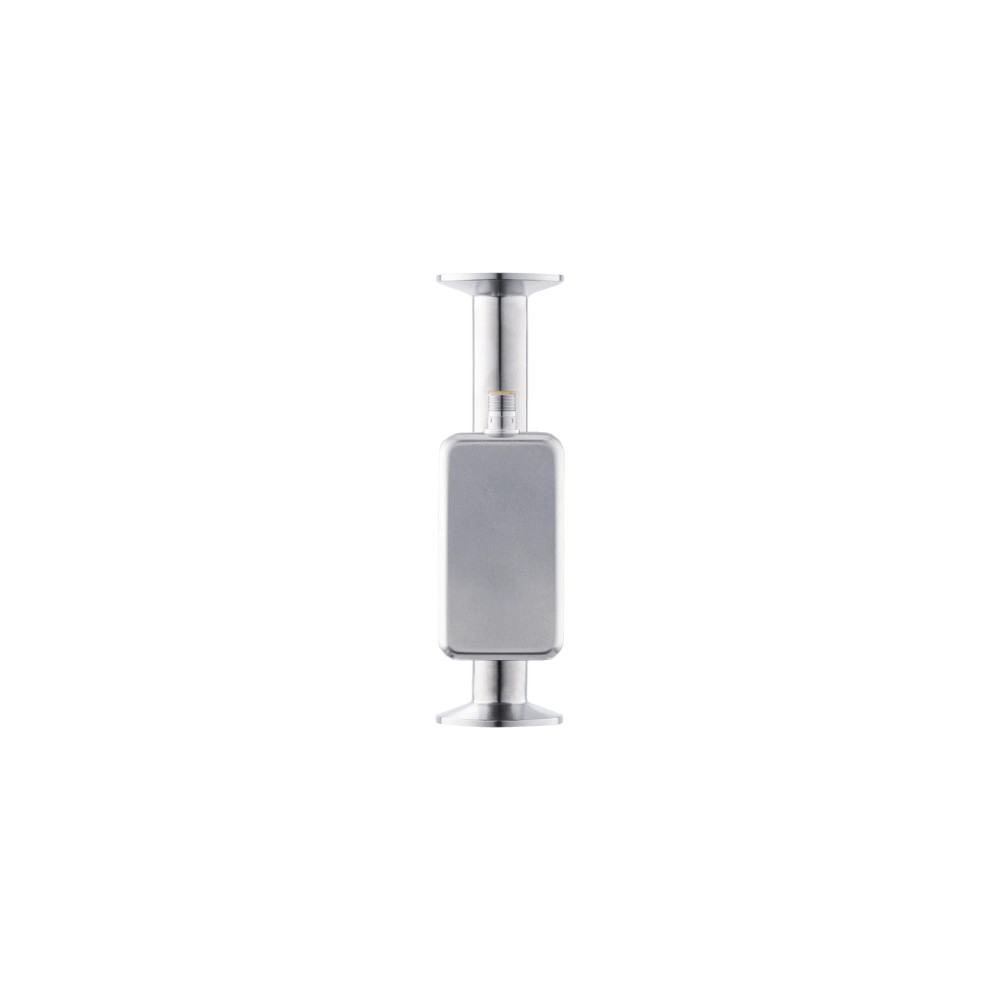

Imagem meramente ilustrativa

R$ 8.409,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SUH220
EAN: 4021179365499
NCM do produto: 90261019

Destaques do Produto Faixa de vazão...mais

Fechar menu

Saiba mais sobre: "SUH220 IFM - Sensor de Vazão Ultrassônico IFM Monitoramento de vazão 0,06-14,4 m³/h IO-Link"

Destaques do Produto

Faixa de vazão

0,06…14,4 m³/h (1…240 l/min)

Conexão de processo

Clamp DN25

Temperatura do fluido

-40…130 °C; até 150 °C por menos de 1 hora

Pressão máxima indicada

25 bar

Comunicação

IO-Link

Saídas

PNP/NPN, analógica, pulso, frequência, diagnóstico e sinais de comutação

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Vazão Ultrassônico IFM SUH220, 0,06–14,4 m³/h, IO-Link, Clamp DN25

O IFM SUH220 é um sensor ultrassônico para monitoramento de vazão. Mede de 0,06 a 14,4 m³/h (1 a 240 l/min) e possui conexão de processo Clamp DN25. Opera com fluido entre -40 e 130 °C, com exposição de até menos de 1 hora a 150 °C, e suporta pressão de até 25 bar. Oferece IO-Link e sinais de saída analógicos e de comutação.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia de medição	Ultrassônica
Faixa de vazão	0,06…14,4 m³/h; 1…240 l/min
Temperatura do fluido	-40…130 °C; até 150 °C por menos de 1 hora
Resistência à pressão	25 bar
Conexão de processo	Clamp DN25
Comunicação	IO-Link
Sinais disponíveis	PNP/NPN, comutação, pulso, diagnóstico, comutação do totalizador, frequência e analógico
Tipo de sensor	Sensor de vazão ultrassônico
Identificação	SUH220; GTIN 4021179365499

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Linhas de processo cuja vazão esteja dentro da faixa de 0,06…14,4 m³/h (1…240 l/min).
Instalações com conexão de processo Clamp DN25 e pressão de operação de até 25 bar.
Aplicações em que a temperatura do fluido permaneça entre -40 e 130 °C; exposição a 150 °C somente por menos de 1 hora.
Sistemas que utilizem IO-Link ou os sinais de saída listados para monitoramento e controle.

⚠ Considere outro se precisa de:

Não selecionar quando a vazão requerida estiver abaixo de 0,06 m³/h ou acima de 14,4 m³/h.
Não selecionar para condições que excedam 25 bar ou para exposição do fluido a 150 °C por 1 hora ou mais.
Não considerar compatível mecanicamente com conexões diferentes de Clamp DN25 sem validar adaptadores e requisitos do processo.

APLICAÇÕES E USO

Monitoramento de vazão em linha de processo com conexão Clamp DN25 e vazão dentro de 0,06…14,4 m³/h; aplicação derivada diretamente dos limites informados, sem especificação de fluido ou setor.
Integração do valor ou dos sinais do sensor a sistemas de automação que aceitem IO-Link ou os sinais listados; validar os requisitos elétricos e de comunicação no datasheet.
Uso em processo com temperatura do fluido de -40…130 °C, considerando 150 °C apenas por menos de 1 hora, e pressão de até 25 bar.
A ficha não especifica fluidos compatíveis, requisitos de montagem, trecho reto, orientação ou condições de limpeza; confirme esses pontos com o fabricante antes de aplicar.

COMO ESCOLHER

Antes de comprar o Sensor de Vazão Ultrassônico IFM SUH220, 0,06–14,4 m³/h, IO-Link, Clamp DN25, verifique estes pontos:

Escolha o SUH220 quando

A faixa de vazão necessária estiver entre 0,06 e 14,4 m³/h, a conexão requerida for Clamp DN25 e pressão e temperatura estiverem dentro dos limites informados. Verifique também se IO-Link ou os sinais disponíveis atendem à interface do sistema.

Busque outra configuração quando

A vazão, a conexão de processo, a pressão ou a temperatura exigida ficar fora dos limites especificados. Para outras condições, consulte o datasheet e a IFM para confirmar uma opção compatível; a ficha fornecida não identifica modelos alternativos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca informada para o produto.
Modelo / SKU / part number	SUH220	Identificação do produto no anúncio.
GTIN	4021179365499	Código global informado na ficha.
Tipo de produto	Sensor ultrassônico de vazão	Tecnologia e variável de processo indicadas.
Categoria	Monitoramento de condição	Categoria informada nos dados do produto.

Medição de vazão
Tecnologia de medição	Ultrassônica	Método de medição informado.
Faixa de medição	0,06…14,4 m³/h	Limites de vazão fornecidos para o modelo.
Faixa de medição	1…240 l/min	Faixa equivalente apresentada na ficha.

Condições do processo
Temperatura do fluido	-40…130 °C	Faixa contínua informada.
Temperatura do fluido, condição temporária	150 °C por menos de 1 hora	Limite temporário explicitamente indicado; duração inferior a 1 hora.
Resistência à pressão	25 bar	Valor máximo informado na ficha; não exceder.

Conexão mecânica
Conexão de processo	Clamp DN25	Tipo e dimensão de conexão informados; confirmar compatibilidade mecânica com a instalação.

Saídas e sinais
Tipos de saída	PNP/NPN	Tipos indicados na ficha; detalhes elétricos não fornecidos no contexto.
Sinais disponíveis	Sinal de comutação; sinal de pulso; sinal de diagnóstico; sinal de comutação do totalizador; sinal de frequência; sinal analógico	Funções de sinal listadas no anúncio e no conjunto de dados.

Interface de comunicação
Interface	IO-Link	Interface de comunicação informada; parâmetros e versão não especificados no contexto.

Dados logísticos
Peso	608,3 g	Peso informado no conjunto de dados do produto.

COMPATIBILIDADE

Comunicação

• IO-Link

• Sinais de saída informados: PNP/NPN, comutação, pulso, diagnóstico, comutação do totalizador, frequência e analógico. A ficha não detalha parâmetros de interface ou protocolo além de IO-Link.

Conexões

Elétrica A ficha informa IO-Link e tipos de sinais disponíveis, mas não especifica conector elétrico, pinagem, tensão de alimentação ou carga. Confirme esses dados no datasheet antes de definir cabo e dispositivo de entrada.

Processo Clamp DN25.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de processo com conexão Clamp DN25 e vazão entre 0,06 e 14,4 m³/h	✓	A conexão e a faixa de medição correspondem às especificações fornecidas.
Instalação com pressão de processo de até 25 bar	✓	A resistência à pressão indicada é 25 bar; não extrapolar esse limite.
Fluido entre -40 e 130 °C	✓	Essa é a faixa de temperatura de fluido informada para operação.
Fluido a 150 °C por menos de 1 hora	✓	A ficha permite essa condição de temperatura por duração inferior a 1 hora.
Fluido a 150 °C por 1 hora ou mais	✗	A condição especial informada se limita a menos de 1 hora.
Vazão fora de 0,06…14,4 m³/h ou conexão diferente de Clamp DN25 sem adaptação validada	✗	A condição excede a faixa de medição ou não corresponde à conexão de processo especificada.

INSTALAÇÃO

Como instalar o Sensor de Vazão Ultrassônico IFM SUH220, 0,06–14,4 m³/h, IO-Link, Clamp DN25

Confirme que a conexão da linha é Clamp DN25 e que a montagem mecânica corresponde ao desenho dimensional do fabricante.
Verifique antes da instalação se vazão, temperatura do fluido e pressão permanecem nos limites especificados.
Consulte o datasheet para confirmar compatibilidade do fluido e requisitos de montagem, pois esses detalhes não constam no contexto fornecido.
Instale o sensor na linha conforme as instruções oficiais do fabricante; a ficha fornecida não informa orientação ou trecho reto necessário.
Defina a interface de automação: IO-Link ou um dos sinais listados, verificando no datasheet alimentação, pinagem e parâmetros elétricos.
Após a instalação, valide a leitura e os sinais no sistema dentro das condições reais de processo; consulte o fabricante se houver discrepância.

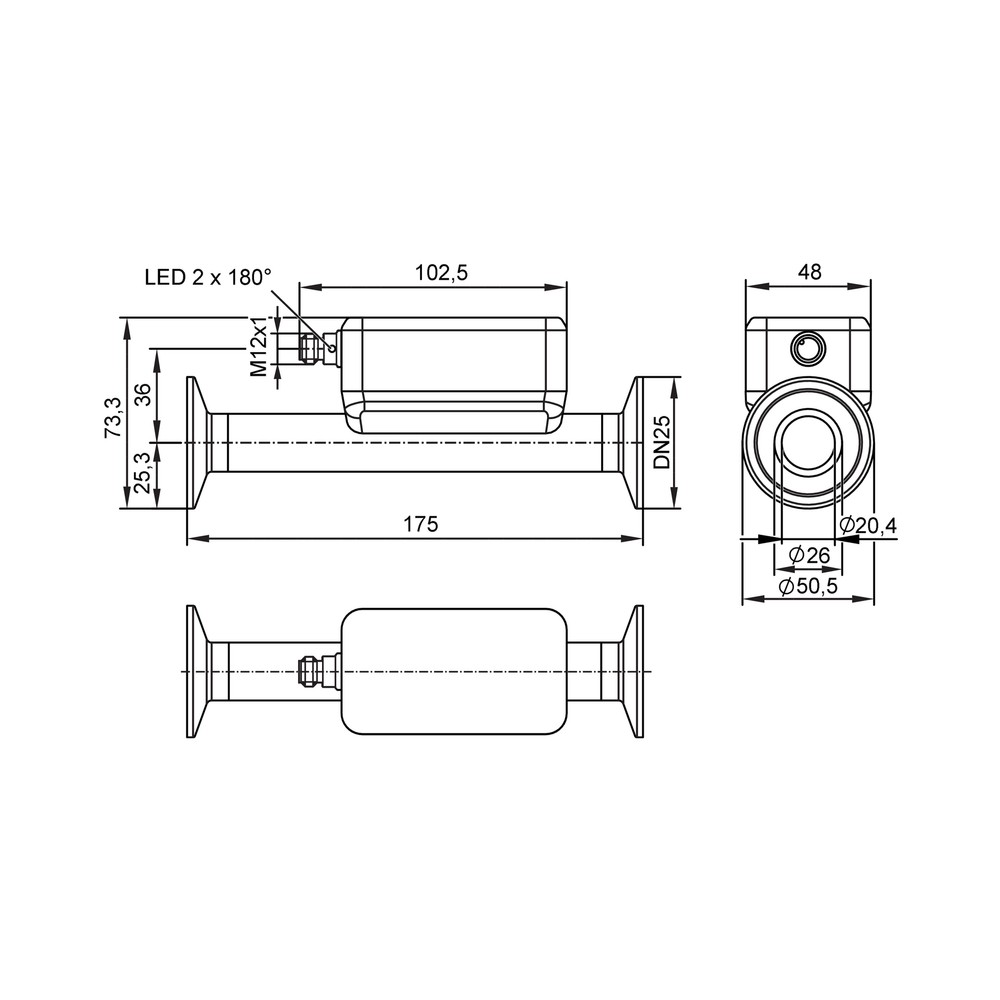

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura de vazão no sistema de controle.	Configuração ou ligação elétrica incompatível com a entrada utilizada; detalhes de alimentação e pinagem não estão disponíveis na ficha resumida.	Compare a interface selecionada com o datasheet do SUH220 e verifique alimentação, pinagem e configuração do dispositivo de entrada antes de substituir o sensor.
A leitura fica fora do esperado ou não varia com o processo.	Condição de processo fora da faixa de medição ou incompatibilidade com a configuração de leitura do sistema.	Confirme a vazão real contra a faixa de 0,06…14,4 m³/h e confira se a entrada está configurada para o sinal utilizado.
O sinal de saída não é reconhecido pelo controlador.	Tipo de sinal selecionado não corresponde à entrada ou à configuração do controlador.	Identifique se a integração usa PNP/NPN, analógico, pulso, frequência, diagnóstico, totalizador ou IO-Link e valide os requisitos no datasheet e no controlador.
A leitura se torna instável após alterações no processo.	Temperatura ou pressão fora dos limites informados, ou condição de instalação não validada para a aplicação.	Verifique temperatura do fluido, duração de eventual exposição a 150 °C e pressão; confira também montagem e recomendações oficiais do fabricante.

DOCUMENTAÇÃO TÉCNICA

Datasheet SUH220 em português (Datasheet) Desenho em escala SUH220 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o SUH220 e para quem ele serve?

É um sensor ultrassônico IFM para monitorar vazão em processos. A seleção depende da faixa de vazão, da conexão Clamp DN25 e dos limites de temperatura e pressão da aplicação.

Que sinais e comunicação o SUH220 oferece?

A ficha lista IO-Link, PNP/NPN, sinais de comutação, pulso, diagnóstico, comutação do totalizador, frequência e analógico. Tensão, pinagem e parâmetros detalhados devem ser confirmados no datasheet.

O produto inclui cabo ou outros acessórios?

A ficha fornecida não informa acessórios inclusos. Confirme com o fornecedor o conteúdo fornecido antes de concluir a compra.

Posso usar o SUH220 em uma conexão diferente de Clamp DN25?

A conexão especificada é Clamp DN25. A ficha não confirma adaptadores ou compatibilidade com outras conexões; valide a solução mecânica com o fabricante.

Ele pode operar com fluido a 150 °C continuamente?

Não há indicação para operação contínua a 150 °C: essa temperatura é permitida somente por menos de 1 hora. Para operação contínua, a faixa informada é -40…130 °C.

Serve para vazões abaixo de 0,06 m³/h ou acima de 14,4 m³/h?

Essas vazões ficam fora da faixa de medição informada para o SUH220. A ficha não permite afirmar qual modelo alternativo atende; consulte a IFM para selecionar outro sensor.

O que verificar se o controlador não recebe o sinal?

Confira se a entrada do controlador corresponde ao sinal usado e se a interface foi configurada corretamente. Consulte o datasheet para alimentação e pinagem, que não constam na ficha resumida.

O que pode causar uma medição diferente da esperada?

Uma causa possível é a operação fora da faixa de vazão especificada ou uma configuração incorreta da entrada de sinal. Verifique as condições reais do processo e a configuração antes de substituir o sensor.

Como escolher entre IO-Link e uma saída convencional?

Escolha conforme a interface disponível no sistema de automação: o produto informa IO-Link e também sinais PNP/NPN, analógico, pulso e frequência, entre outros. Confirme no datasheet os requisitos elétricos e os detalhes de cada saída.

Que cuidados devo tomar antes de instalar o sensor?

Confirme Clamp DN25 e os limites de processo, e consulte o desenho dimensional e o datasheet para os requisitos de montagem e ligação. A ficha fornecida não especifica orientação, trecho reto nem pinagem.

GLOSSÁRIO TÉCNICO

Vazão

Volume de fluido que atravessa uma seção em determinado intervalo; neste produto, a faixa é expressa em m³/h e l/min (Ref.: alcance de medição).

Medição ultrassônica

Tecnologia de medição indicada para o sensor; os detalhes de princípio e condições de aplicação devem ser consultados no datasheet (Ref.: tecnologia de medição).

IO-Link

Interface de comunicação listada para integração do sensor; a ficha não informa versão ou parâmetros de comunicação (Ref.: especificações técnicas).

Clamp DN25

Conexão de processo especificada para o sensor, com dimensão nominal DN25 (Ref.: conexão).

PNP/NPN

Tipos de sinal de saída indicados na ficha; a seleção depende da entrada e da configuração elétrica do sistema (Ref.: especificações técnicas).
