Sensor de Vazão Ultrassônico IFM SUC300

Pré-visualizar: SUC300 IFM - Sensor de Vazão Ultrassônico IFM Monitoramento de Fluxo IO-Link 1,2-60m³/h

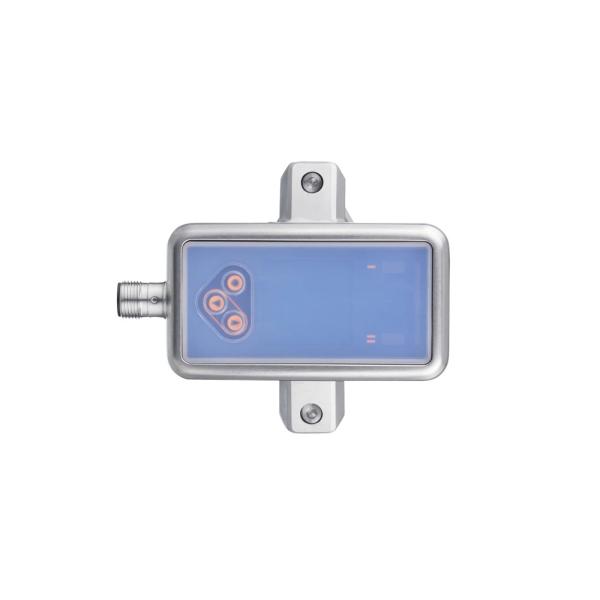

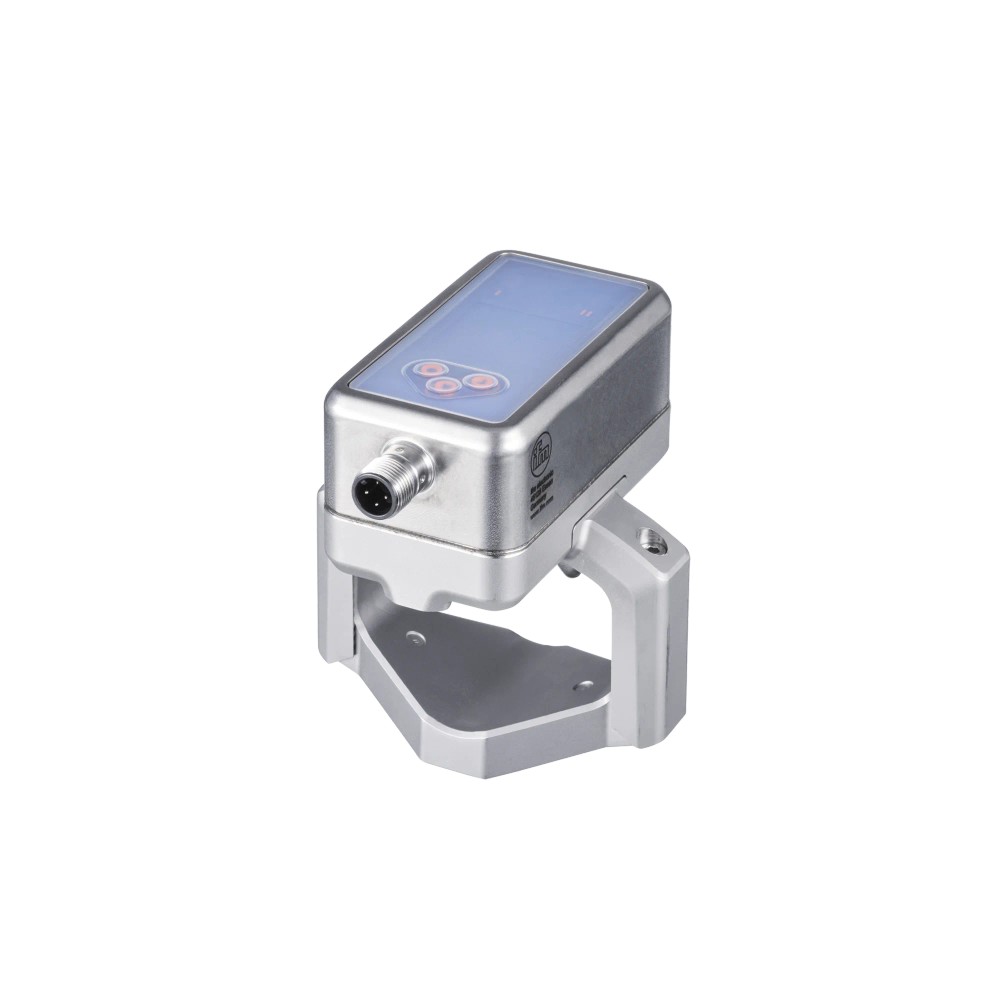

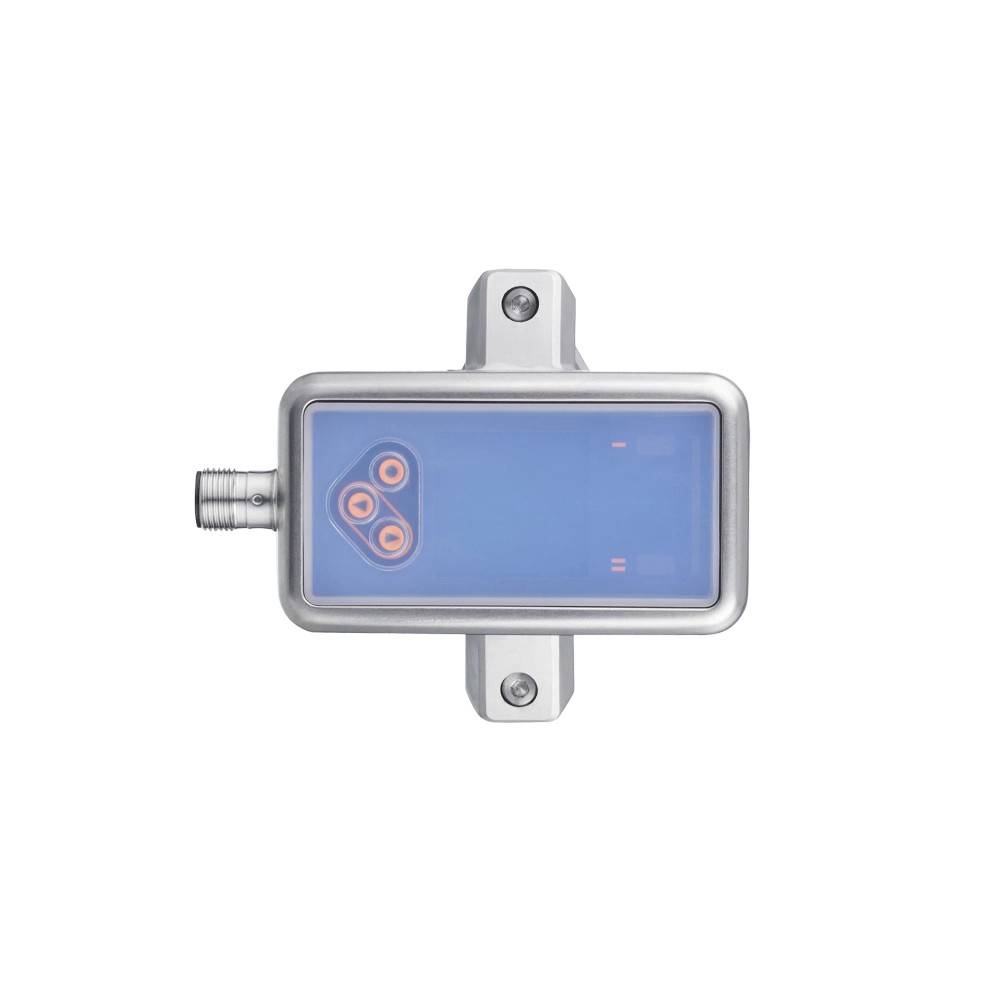

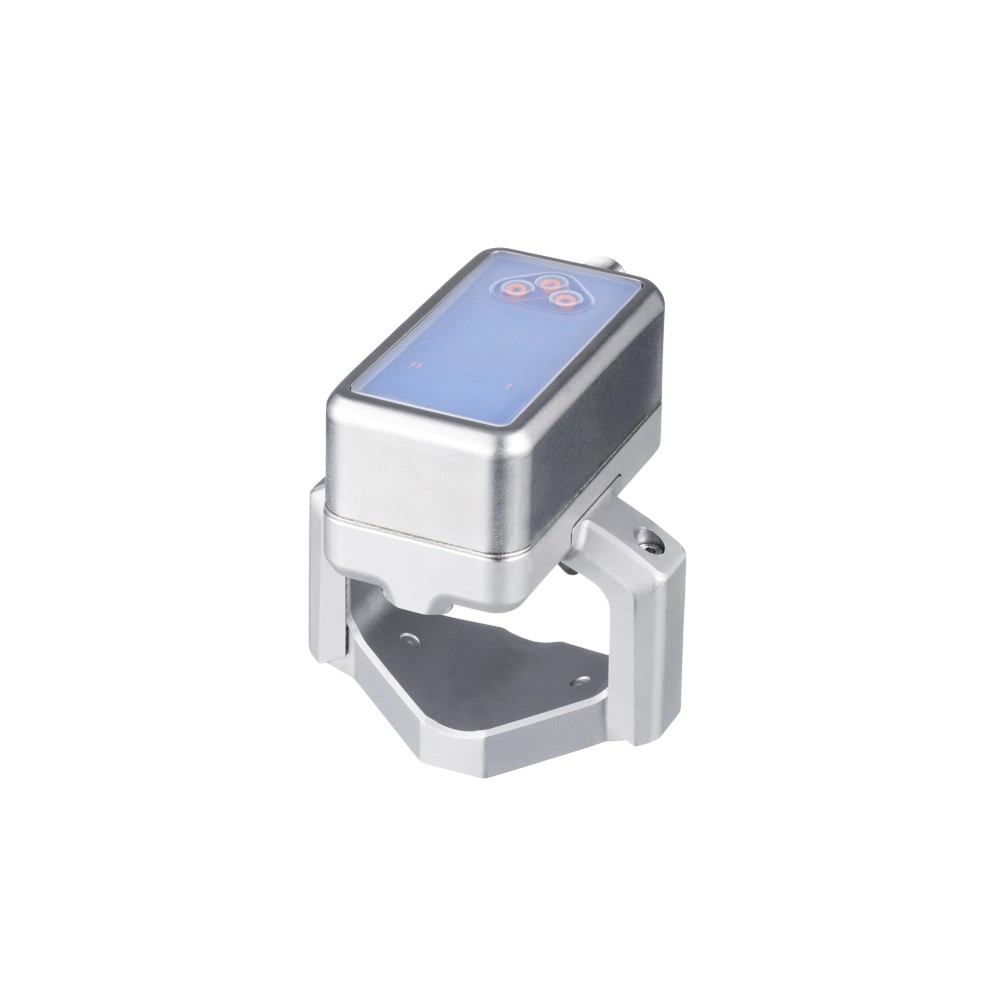

SUC300 IFM - Sensor de Vazão Ultrassônico IFM Monitoramento de Fluxo IO-Link 1,2-60m³/h

Imagem meramente ilustrativa

R$ 7.316,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SUC300
EAN: 4021179375115
NCM do produto: 90261019

Destaques do Produto Tecnologia...mais

Fechar menu

Saiba mais sobre: "SUC300 IFM - Sensor de Vazão Ultrassônico IFM Monitoramento de Fluxo IO-Link 1,2-60m³/h"

Destaques do Produto

Tecnologia

Ultrassônico

Faixa de Medição

1,2 a 60 m³/h

Protocolo

IO-Link

Conexão

Abraçadeira

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SUC300 IFM - Sensor de Vazão Ultrassônico IFM Monitoramento de Fluxo IO-Link 1,2-60m³/h

O SUC300 é um sensor de vazão ultrassônico de alta precisão projetado para o monitoramento contínuo de líquidos em ambientes industriais. Ele opera em uma faixa de 1,2 a 60 m³/h, sendo ideal para aplicações que exigem monitoramento sem contato físico com o fluido. O dispositivo destaca-se pela sua versatilidade de sinal, incluindo opções analógicas, digitais (PNP/NPN), pulso, frequência e conectividade avançada via IO-Link.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	SUC300
Tecnologia	Ultrassônico
Faixa	1,2...60 m³/h
Conexão	Abraçadeira
Comunicação	IO-Link
Temp. Fluido	-20 a 100 °C
Peso	658 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Tubulações metálicas ou plásticas rígidas compatíveis com fixação por abraçadeira
Processos industriais que demandam monitoramento de fluxo com integração via IO-Link
Sistemas operando dentro da faixa de -20 a 100 °C

⚠ Considere outro se precisa de:

Tubulações com paredes revestidas internamente com materiais que absorvem som (ex: borracha espessa)
Aplicações em tubulações com diâmetros fora da faixa especificada para a abraçadeira
Fluidos com alta densidade de partículas sólidas ou bolhas de ar que causam dispersão do sinal

APLICAÇÕES E USO

Monitoramento de circuitos de resfriamento
Gestão de consumo de água industrial
Monitoramento de fluidos de processo
Sistemas de automação com necessidade de medição não intrusiva

COMO ESCOLHER

Antes de comprar o SUC300 IFM - Sensor de Vazão Ultrassônico IFM Monitoramento de Fluxo IO-Link 1,2-60m³/h, verifique estes pontos:

Quando escolher este sensor

Ideal para processos que exigem instalação não intrusiva, facilidade de montagem externa e necessidade de integração com sistemas modernos via IO-Link em faixas de vazão de 1,2 a 60 m³/h.

Quando buscar alternativas

Considere outro modelo se a sua aplicação envolver gases, precisar de conexões roscadas ou flangeadas específicas, ou se a vazão do processo exceder sistematicamente o limite máximo de 60 m³/h.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Medição
Tecnologia de medição	Ultrassônico	Princípio de funcionamento baseado no tempo de trânsito
Alcance de medição	1,2...60 m³/h; 20...1000 l/min	Faixa de operação nominal do fluido

Interfaces e Sinais
Saídas de sinal	PNP/NPN, Analógico, Frequência, Pulso, Diagnóstico	Interfaces versáteis para automação
Protocolo de comunicação	IO-Link	Protocolo digital para dados parametrizáveis

Dados Mecânicos e Ambientais
Temperatura do fluido	-20...100 °C	Limite térmico de operação do sensor
Tipo de conexão	Abraçadeira	Montagem não intrusiva no tubo

COMPATIBILIDADE

Comunicação

• IO-Link

• Analógico

• Pulso

• Frequência

Conexões

Elétrica Conector M12

Processo Abraçadeira

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de água em tubulação metálica	✓	A tecnologia ultrassônica é ideal para líquidos condutores ou não em tubos rígidos.
Monitoramento de fluxo de ar comprimido	✗	O sensor é projetado especificamente para fluidos líquidos, não gases.
Tubulação de plástico com paredes muito espessas	✗	Paredes excessivamente espessas ou porosas impedem a propagação do sinal ultrassônico.

INSTALAÇÃO

Como instalar o SUC300 IFM - Sensor de Vazão Ultrassônico IFM Monitoramento de Fluxo IO-Link 1,2-60m³/h

Selecione um trecho de tubo reto, livre de válvulas ou curvas próximas.
Limpe a superfície externa do tubo para garantir aderência e transmissão acústica.
Aplique o gel de acoplamento (se recomendado no manual) na área de contato.
Posicione a abraçadeira e o sensor conforme as marcas de alinhamento.
Aperte os parafusos da abraçadeira de forma segura e uniforme.
Realize a conexão elétrica (M12) e configure o dispositivo via IO-Link.

ACESSÓRIOS

Abraçadeira

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de vazão intermitente ou zero.	Bolhas de ar ou gases aprisionados no fluxo líquido.	Inspecione o fluido em busca de bolhas ou turbulência excessiva.
Leitura imprecisa ou desvio nos valores.	Desalinhamento da abraçadeira ou acúmulo de sujeira na superfície.	Verifique a fixação física do sensor e a limpeza da tubulação.
Sinal analógico instável ou erro de comunicação.	Interferência eletromagnética ou cabeamento inadequado.	Confirme se o cabo está blindado e afastado de fontes de ruído elétrico.
O sensor não responde à configuração do CLP.	Falha na parametrização IO-Link.	Verifique o status do link no software de configuração e a conexão M12.

DOCUMENTAÇÃO TÉCNICA

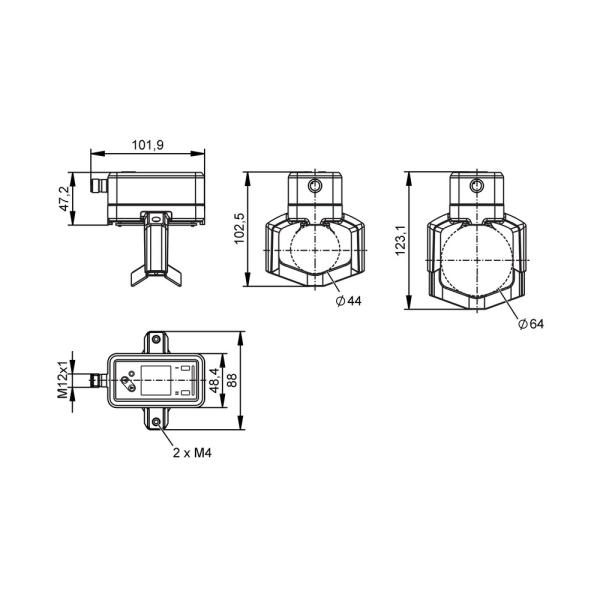

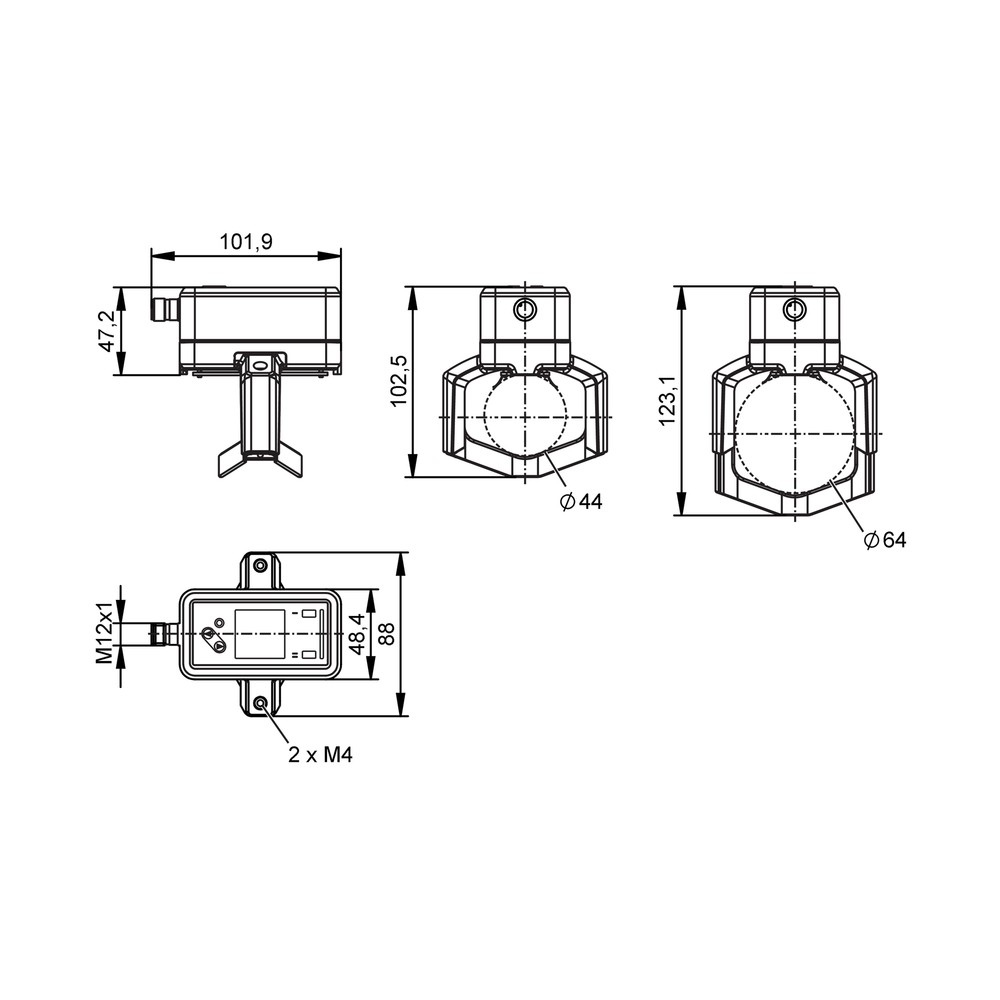

Folha de Dados do SUC300 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor SUC300 da IFM?

O SUC300 é um sensor ultrassônico de vazão projetado para medir o fluxo de líquidos em tubulações industriais, utilizando a tecnologia de tempo de trânsito ultrassônico sem contato direto com o fluido.

O que vem incluso na compra deste sensor?

O sensor acompanha a abraçadeira necessária para a instalação mecânica na tubulação; cabos de conexão e outros acessórios de integração devem ser adquiridos separadamente conforme a necessidade da instalação.

Posso utilizar este sensor para monitorar fluxo de ar ou gases?

Não, este modelo foi projetado estritamente para a medição de vazão de líquidos, não sendo adequado para medir fluxo de gases ou vapores, o que pode causar erros de medição significativos.

Existem restrições quanto ao material da tubulação?

O sensor não é adequado para tubulações de materiais com alta atenuação acústica ou paredes excessivamente espessas, que impedem a propagação correta do sinal ultrassônico, conforme detalhado no manual técnico.

O sensor parou de medir o fluxo. O que verificar?

Se não houver leitura de vazão, verifique primeiro a presença de bolhas de gás no fluido, pois a aeração excessiva causa dispersão do sinal ultrassônico. Confirme também o alinhamento da abraçadeira na tubulação.

Como diagnosticar leituras instáveis?

Sintomas de leitura imprecisa ou instável geralmente indicam desalinhamento mecânico do sensor na tubulação ou acúmulo de sedimentos; verifique a fixação da abraçadeira e a integridade da superfície de contato.

Por que escolher o SUC300 em vez de um medidor de vazão mecânico convencional?

O SUC300 oferece comunicação IO-Link, permitindo a configuração remota de parâmetros e diagnósticos avançados, enquanto outros medidores tradicionais muitas vezes limitam-se a saídas analógicas simples.

Este sensor substitui múltiplos instrumentos de medição?

Este produto é uma unidade de medição avançada que consolida múltiplas saídas (analógica, digital, frequência e IO-Link) em um único dispositivo, sendo superior a sensores de ponto único que exigem múltiplos instrumentos para a mesma função.

Quais cuidados são necessários na instalação física?

Garanta que a superfície do tubo esteja limpa e livre de corrosão ou tinta excessiva antes de fixar a abraçadeira, aplicando o gel de acoplamento se indicado no manual para garantir a transmissão ultrassônica.

Como funciona a logística e origem do produto?

A IFM realiza a logística de despacho e entrega diretamente de seus estoques, garantindo a rastreabilidade e a integridade dos componentes, com atendimento focado no suporte técnico pós-venda.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial que permite a troca bidirecional de dados entre o sensor e o controlador (Ref.: Comunicação).

Vazão Volumétrica

Volume de fluido que atravessa uma seção transversal por unidade de tempo, medido aqui em m³/h ou l/min (Ref.: Alcance de medição).

Ultrassônico

Tecnologia que utiliza ondas sonoras de alta frequência para medir a velocidade de um fluido sem necessidade de corte no tubo (Ref.: Tecnologia de medição).

PNP/NPN

Tipos de configuração de saída de transistor para sinais de comutação digital, permitindo compatibilidade com diversos CLPs (Ref.: Especificações técnicas).

Totalizador

Função que acumula a quantidade total de fluido que passou pelo ponto de medição ao longo do tempo (Ref.: Sinal de comutação do totalizador).
