Sensor de Vazão Ultrassônico IFM SU9030

Pré-visualizar: SU9030 IFM - Sensor de Vazão Ultrassônico IFM Monitoramento de Fluídos 16,5 m³/h, 100 bar, IO-Link

SU9030 IFM - Sensor de Vazão Ultrassônico IFM Monitoramento de Fluídos 16,5 m³/h, 100 bar, IO-Link

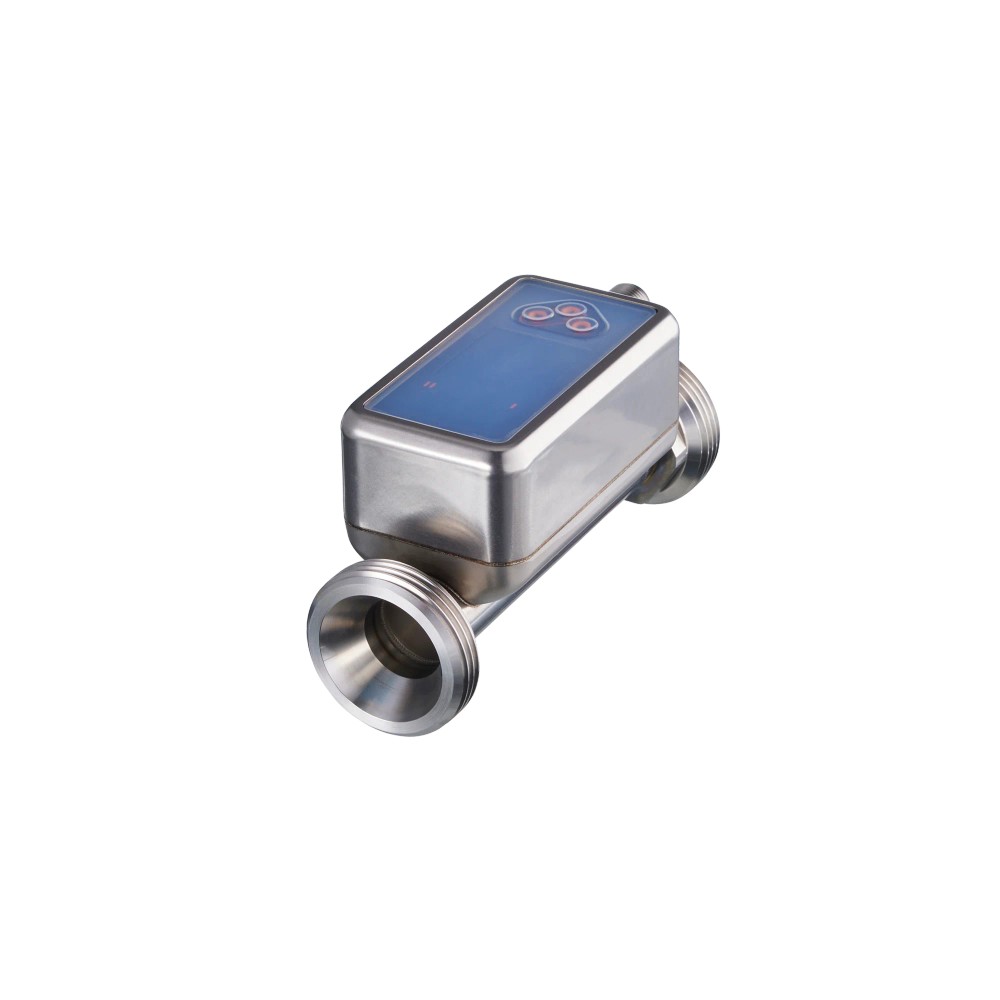

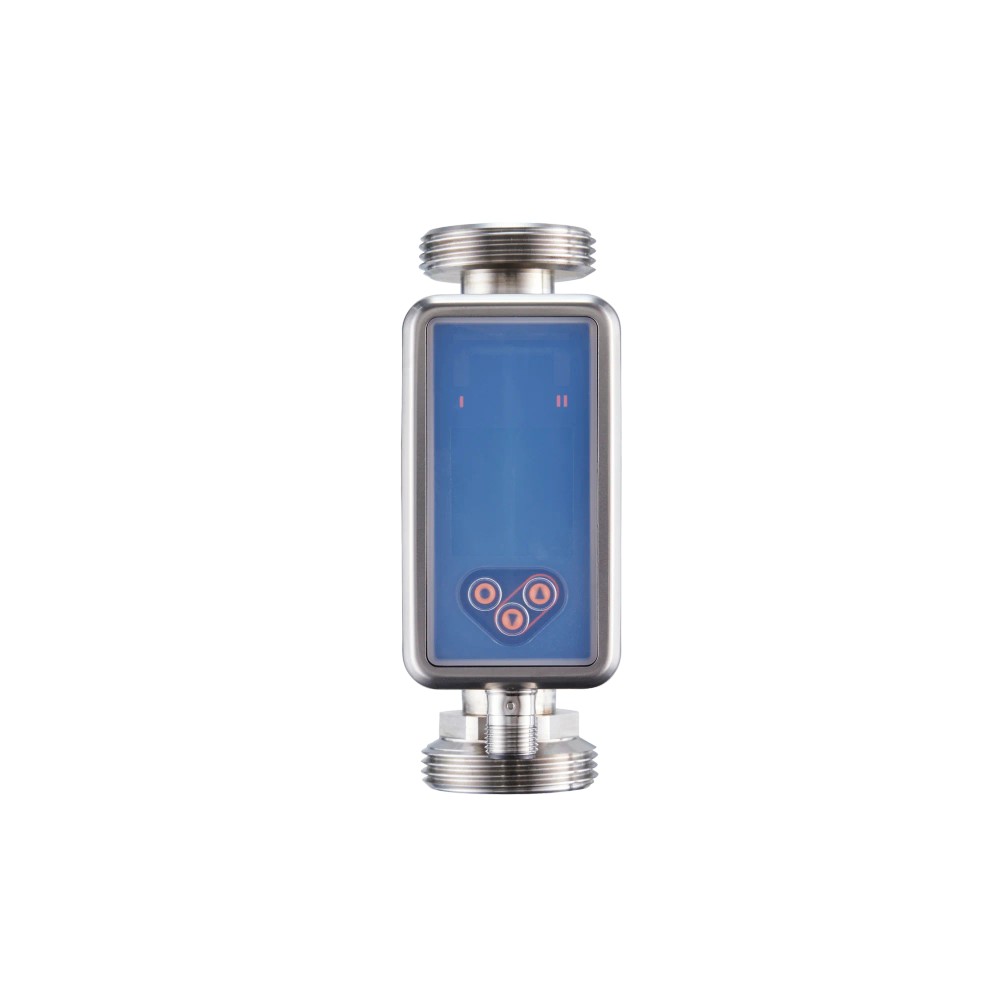

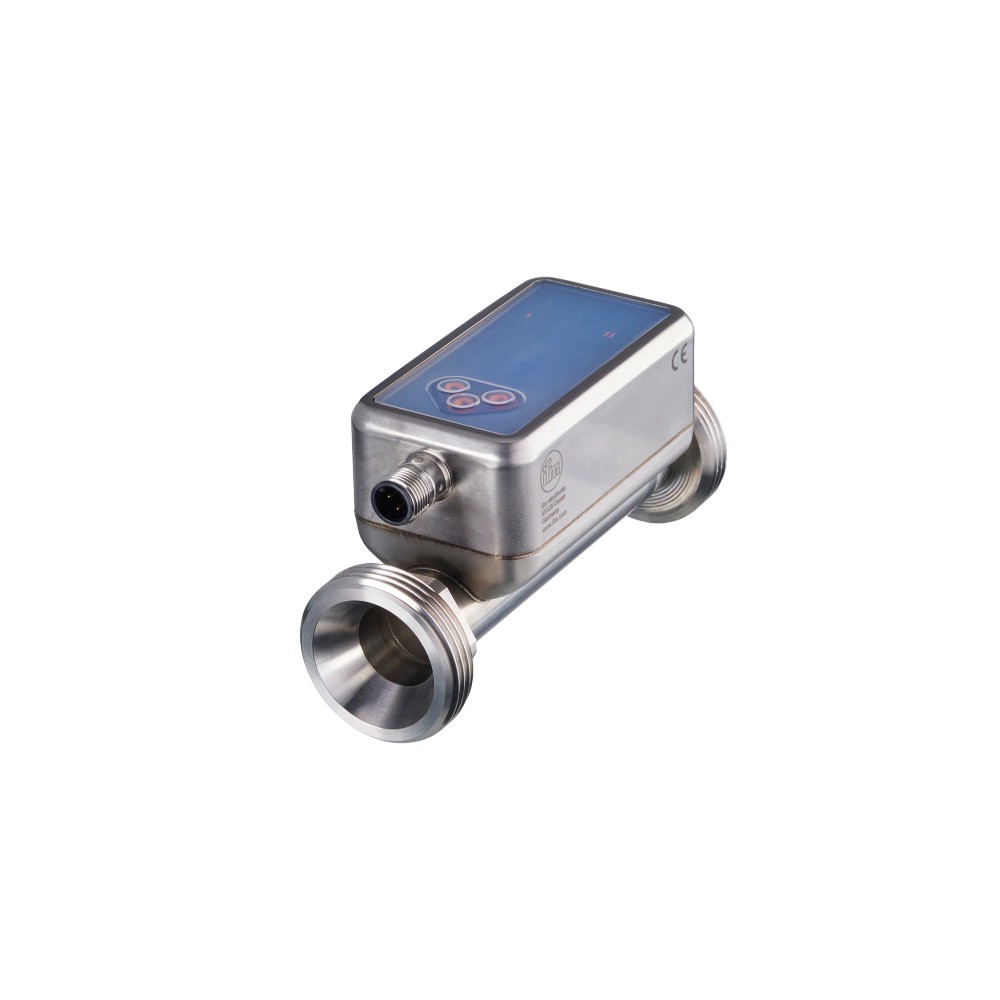

Imagem meramente ilustrativa

R$ 7.112,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SU9030
EAN: 4021179356602
NCM do produto: 90261019

Destaques do Produto Faixa de vazão...mais

Fechar menu

Saiba mais sobre: "SU9030 IFM - Sensor de Vazão Ultrassônico IFM Monitoramento de Fluídos 16,5 m³/h, 100 bar, IO-Link"

Destaques do Produto

Faixa de vazão

0,06...16,5 m³/h (1...275 l/min)

Conexão de processo

G 1 1/4 rosca externa DN32

Temperatura do fluido

-20...100 °C

Pressão informada

Resistência à pressão de 100 bar

Comunicação e sinais

IO-Link e sinais PNP/NPN, analógico, pulso, frequência, diagnóstico e totalizador

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Vazão Ultrassônico IFM SU9030 — 16,5 m³/h, 100 bar, IO-Link

O IFM SU9030 é um sensor ultrassônico para medição de vazão de fluidos. É indicado para monitorar vazões de 0,06 a 16,5 m³/h e fluidos entre -20 e 100 °C. Sua conexão de processo é G 1 1/4 com rosca externa DN32, e a resistência à pressão informada é de 100 bar. Entre os sinais disponíveis estão IO-Link, analógico, pulso e frequência.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia de medição	Ultrassônica
Função	Medição de vazão
Faixa de medição	0,06...16,5 m³/h; 1...275 l/min
Temperatura do fluido	-20...100 °C
Resistência à pressão	100 bar
Conexão de processo	G 1 1/4 rosca externa DN32
Sinais disponíveis	PNP/NPN, comutação, pulso, analógico, IO-Link, frequência, diagnóstico e comutação do totalizador
SKU / Part Number	SU9030
GTIN	4021179356602

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de vazão de fluidos em instalações cujo ponto de operação esteja dentro da faixa de 0,06...16,5 m³/h e cuja temperatura esteja entre -20 e 100 °C.
Aplicações com conexão de processo compatível com G 1 1/4 rosca externa DN32 e pressão dentro do limite informado de 100 bar.
Sistemas que possam utilizar um ou mais dos sinais listados na ficha, incluindo IO-Link, analógico, pulso ou frequência.

⚠ Considere outro se precisa de:

Aplicações cuja vazão necessária esteja fora da faixa informada de 0,06...16,5 m³/h.
Condições de processo com fluido abaixo de -20 °C ou acima de 100 °C, ou pressão superior à resistência informada de 100 bar.
Instalações em que a conexão de processo exigida não seja compatível com G 1 1/4 rosca externa DN32, sem adaptador ou solução de interface validada.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: medição de vazão de fluidos, dentro da faixa especificada de 0,06...16,5 m³/h e da temperatura de -20...100 °C.
Possibilidade de uso em linhas com conexão G 1 1/4 rosca externa DN32, desde que a interface de tubulação, a pressão e os demais requisitos do processo sejam compatíveis.
A integração a sistemas que utilizem IO-Link ou os sinais listados é uma possibilidade indicada pela ficha; confirme alimentação, ligação, configuração e compatibilidade do controlador no datasheet. A ficha não especifica fluidos compatíveis nem condições adicionais de instalação.

COMO ESCOLHER

Antes de comprar o Sensor de Vazão Ultrassônico IFM SU9030 — 16,5 m³/h, 100 bar, IO-Link, verifique estes pontos:

Escolha o SU9030 quando

A vazão prevista estiver entre 0,06 e 16,5 m³/h, a temperatura do fluido entre -20 e 100 °C e a conexão mecânica puder receber G 1 1/4 rosca externa DN32. Confirme também que a pressão de operação respeita o limite informado de 100 bar.

Avalie outra configuração quando

A faixa de vazão, a temperatura, a pressão ou a conexão de processo exigidas pela instalação ultrapassarem os valores ou diferirem da configuração listada. Para confirmar outras condições de aplicação e requisitos elétricos, consulte o datasheet oficial.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Nome do produto	Sensor de vazão ultrassônico SU9030	Identificação do modelo informada para o produto.
Marca	IFM	Fabricante indicado na ficha do anúncio.
Categoria	Monitoramento de condição	Categoria informada no anúncio.
Tipo de produto	Sensor ultra-som de vazão	Descrição do tipo de produto no conjunto de dados.
Função	Medição de vazão	Função declarada para o sensor.
Tecnologia de medição	Ultrassônica	Princípio de medição informado na ficha.

Faixa de medição e processo
Alcance de medição	0,06...16,5 m³/h	Faixa de vazão informada.
Alcance de medição	1...275 l/min	Faixa equivalente apresentada na ficha.
Temperatura do fluido	-20...100 °C	Limites de temperatura do fluido informados.
Resistência à pressão	100 bar	Valor de resistência à pressão indicado; consultar o datasheet para condições e referências de ensaio.
Conexão de processo	G 1 1/4 rosca externa DN32	Especificação mecânica da conexão informada.

Sinais e interfaces
Sinais de saída e comunicação listados	PNP/NPN; sinal de comutação; sinal de pulso; sinal analógico; IO-Link; sinal de frequência; sinal de diagnóstico; sinal de comutação do totalizador	Tipos de sinal e interface mencionados na ficha; detalhes elétricos e configuração devem ser consultados no datasheet.

Identificação comercial e rastreabilidade
SKU	SU9030	Código de identificação do produto no anúncio.
Part Number	SU9030	Número de peça informado.
GTIN	4021179356602	Código global de identificação informado.
NCM	9026.10.19	Classificação fiscal informada no conjunto de dados.
Peso	607,55 g	Peso registrado no conjunto de dados do produto.

COMPATIBILIDADE

Comunicação

• IO-Link; demais interfaces, taxas e condições de comunicação não detalhadas na ficha fornecida devem ser confirmadas no datasheet do fabricante.

• Sinais informados: PNP/NPN, comutação, pulso, analógico, frequência, diagnóstico e comutação do totalizador.

Conexões

Elétrica A ficha informa tipos de sinais, mas não especifica conector, pinagem, tensão de alimentação ou esquema de ligação. Verifique esses dados no datasheet oficial antes da instalação elétrica.

Processo G 1 1/4 rosca externa DN32. A compatibilidade mecânica deve ser confirmada com a conexão correspondente da tubulação e com os requisitos de vedação da instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Tubulação com conexão compatível com G 1 1/4 rosca externa DN32, dentro das condições de processo informadas.	✓	A conexão de processo do sensor é especificada como G 1 1/4 rosca externa DN32; valide a interface e a vedação no conjunto instalado.
Sistema que requer comunicação IO-Link.	✓	IO-Link está listado entre as especificações de sinal do produto; confirme requisitos de alimentação, pinagem e integração no datasheet.
Processo com vazão dentro de 0,06...16,5 m³/h e temperatura de -20...100 °C.	✓	As condições estão dentro das faixas de medição e temperatura informadas na ficha.
Processo com vazão fora de 0,06...16,5 m³/h ou temperatura fora de -20...100 °C.	✗	A condição requerida fica fora da faixa de medição ou da faixa de temperatura informada para este produto.
Instalação que exige pressão superior a 100 bar.	✗	A resistência à pressão informada é de 100 bar; não há suporte na ficha para operação acima desse limite.
Sistema que exige um conector elétrico, pinagem ou tensão específicos não confirmados na ficha disponível.	✗	Esses dados elétricos não estão especificados no contexto fornecido; a compatibilidade não pode ser confirmada sem consultar o datasheet.

INSTALAÇÃO

Como instalar o Sensor de Vazão Ultrassônico IFM SU9030 — 16,5 m³/h, 100 bar, IO-Link

Confirme no projeto que a vazão prevista está dentro de 0,06...16,5 m³/h e que a temperatura do fluido está entre -20 e 100 °C.
Verifique se a conexão da tubulação corresponde a G 1 1/4 rosca externa DN32 e se a pressão de operação respeita o limite informado de 100 bar.
Consulte o desenho dimensional e o datasheet para conferir dimensões, requisitos de montagem e condições de instalação antes de intervir na tubulação.
Instale o sensor na conexão de processo compatível, aplicando os procedimentos de vedação e montagem definidos para a instalação; os detalhes não estão especificados na ficha resumida.
Antes da ligação elétrica, confirme no datasheet a alimentação, a pinagem e o tipo de saída necessário. Não deduza a pinagem apenas pela lista de sinais.
Após a montagem, valide a leitura e os sinais no sistema de controle conforme a configuração elétrica e de comunicação documentada pelo fabricante.

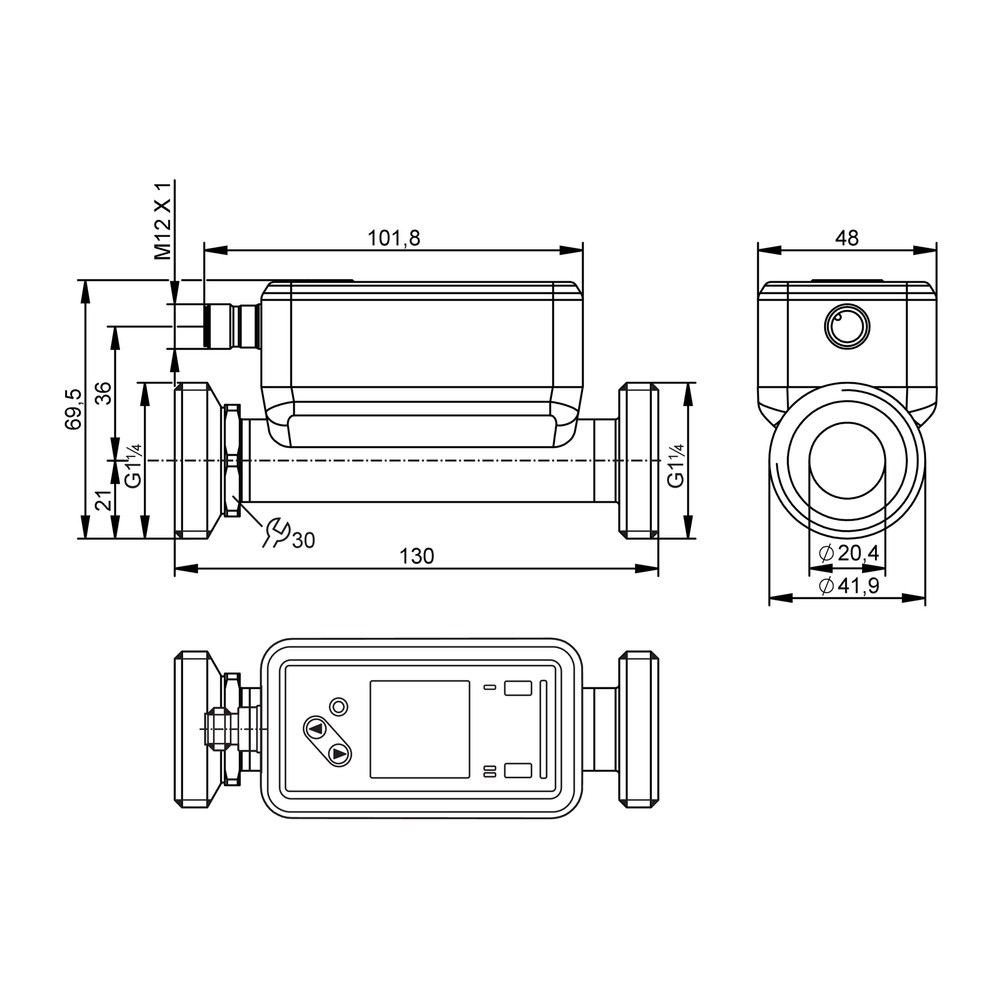

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há indicação de vazão ou a leitura não corresponde ao processo.	Condição de vazão fora da faixa especificada, instalação ou configuração incorreta, ou ligação inadequada; a ficha não permite determinar uma causa única.	Compare a condição real com a faixa de medição e revise montagem, configuração e sinais conforme o datasheet.
O controlador não reconhece a comunicação IO-Link.	Incompatibilidade ou erro na configuração da interface, alimentação ou ligação; esses detalhes não estão informados na ficha resumida.	Confira no datasheet a pinagem, alimentação e requisitos de comunicação e compare-os com o mestre IO-Link e a instalação.
A entrada do controlador não recebe o sinal esperado.	Tipo de saída selecionado ou ligação elétrica incompatível com a entrada utilizada.	Identifique qual sinal do produto está sendo usado e confirme sua configuração e ligação no datasheet antes de alterar a instalação.
Ocorre vazamento ou dificuldade de montagem na linha.	Conexão de tubulação ou vedação não compatível com a conexão G 1 1/4 rosca externa DN32.	Confira a interface mecânica e o método de vedação especificado para a instalação; não force o acoplamento.

DOCUMENTAÇÃO TÉCNICA

Datasheet do IFM SU9030 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SU9030 e para que serve?

É um sensor ultrassônico destinado à medição de vazão de fluidos. A ficha também lista IO-Link e sinais de comutação, pulso, analógico, frequência e diagnóstico.

Quais sinais e comunicação estão listados para este sensor?

A ficha informa PNP/NPN, sinais de comutação, pulso, analógico, frequência, diagnóstico, comutação do totalizador e IO-Link. Pinagem, alimentação e detalhes de configuração devem ser confirmados no datasheet.

O que acompanha o SU9030?

A ficha fornecida não lista acessórios ou itens inclusos. Confirme o conteúdo de fornecimento com o fabricante ou no anúncio antes da compra.

Este sensor serve para vazões acima de 16,5 m³/h?

A faixa informada termina em 16,5 m³/h. A ficha não confirma operação acima desse valor.

Posso usar o SU9030 com fluido acima de 100 °C?

A faixa de temperatura do fluido informada é de -20 a 100 °C. A ficha não valida uso acima de 100 °C.

O sensor está sem leitura; o que devo verificar antes de trocar?

Verifique se a vazão está dentro da faixa de medição e confira a montagem, a configuração e as ligações conforme o datasheet. A ficha resumida não identifica uma causa única para ausência de leitura.

O controlador não recebe o sinal: pode ser defeito no sensor?

Não é possível concluir apenas pelo sintoma. Confirme se o tipo de sinal selecionado é compatível com a entrada do controlador e valide alimentação e pinagem no datasheet antes de substituir o sensor.

Devo escolher este modelo ou um sensor de outra faixa?

Escolha o SU9030 quando a vazão necessária estiver dentro de 0,06...16,5 m³/h e as demais condições de processo forem compatíveis. Se a faixa exigida ficar fora desses limites, selecione uma alternativa cuja ficha cubra a condição requerida.

Como verifico se a conexão serve na minha tubulação?

Compare a conexão da instalação com G 1 1/4 rosca externa DN32, especificada para o sensor, e confirme a interface e a vedação antes da montagem.

Há um procedimento de instalação ou pinagem disponível nesta ficha?

A ficha resumida não informa pinagem nem um procedimento completo de instalação. Consulte o datasheet oficial antes de conectar ou instalar o produto.

GLOSSÁRIO TÉCNICO

Vazão

Volume de fluido que atravessa uma seção em determinado intervalo; neste produto, é a grandeza medida. (Ref.: alcance de medição 0,06...16,5 m³/h; 1...275 l/min)

Ultrassônico

Tecnologia de medição indicada para o sensor; os detalhes do princípio e das condições de aplicação devem ser consultados no datasheet. (Ref.: tecnologia de medição)

IO-Link

Interface de comunicação listada entre os sinais do produto; requisitos de integração dependem do datasheet. (Ref.: especificações técnicas)

DN32

Designação nominal associada à conexão de processo informada para o produto. (Ref.: G 1 1/4 rosca externa DN32)

PNP/NPN

Tipos de sinal de saída listados na ficha; confirme a configuração e a compatibilidade elétrica com a entrada do sistema. (Ref.: especificações técnicas)
