Sensor de Vazão Ultrassônico IFM SU9020

Pré-visualizar: SU9020 IFM - Sensor de Vazão Ultrassônico IFM Medição de fluxo industrial 0,06-16,5 m³/h IO-Link

SU9020 IFM - Sensor de Vazão Ultrassônico IFM Medição de fluxo industrial 0,06-16,5 m³/h IO-Link

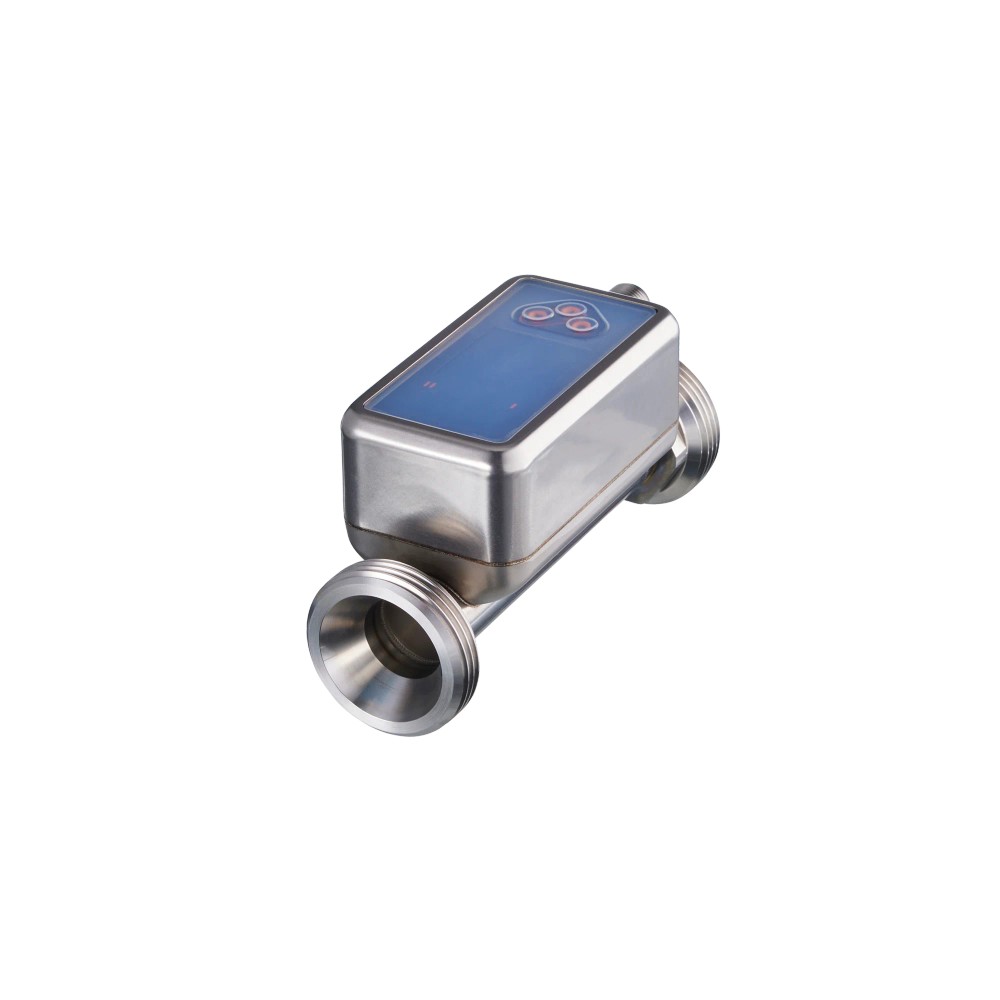

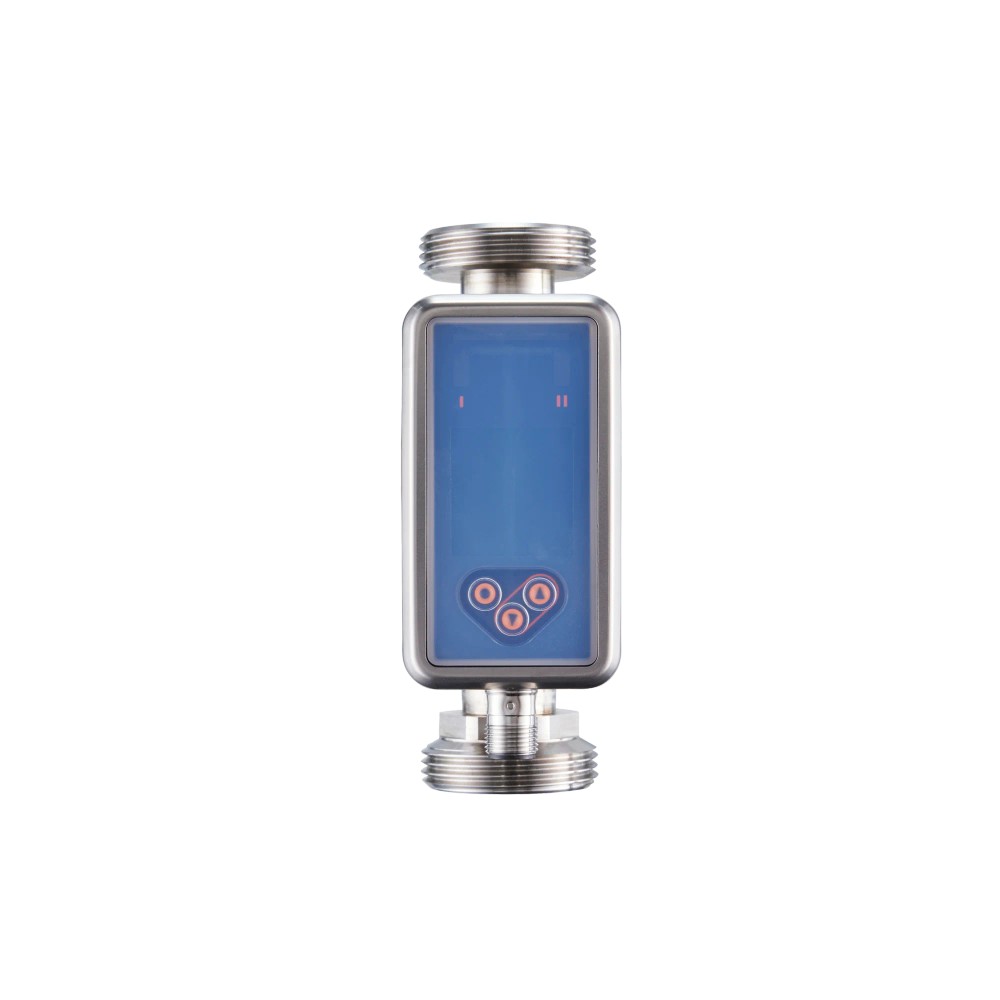

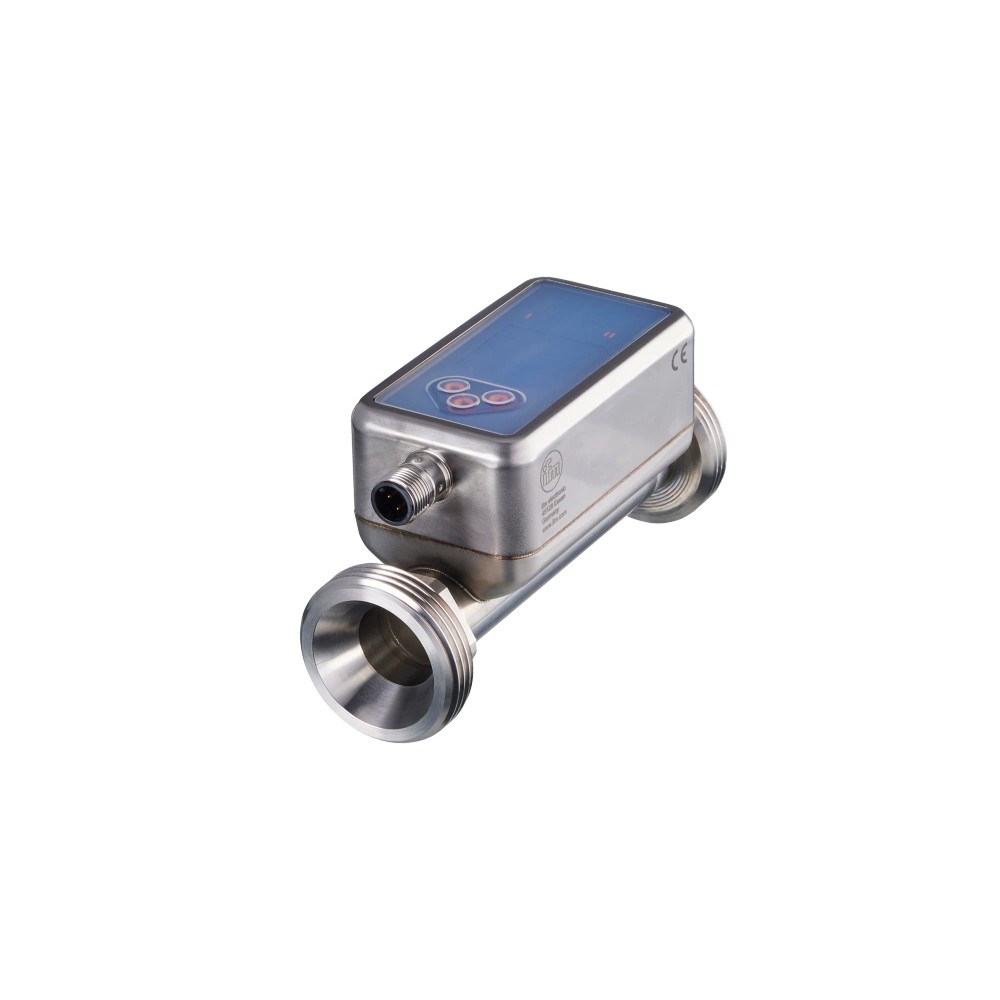

Imagem meramente ilustrativa

R$ 6.485,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SU9020
EAN: 4021179362924
NCM do produto: 90261019

Destaques do Produto Tecnologia de medição...mais

Fechar menu

Saiba mais sobre: "SU9020 IFM - Sensor de Vazão Ultrassônico IFM Medição de fluxo industrial 0,06-16,5 m³/h IO-Link"

Destaques do Produto

Tecnologia de medição

Ultrassônica

Vazão

0,06...16,5 m³/h (1...275 l/min)

Temperatura do fluido

-20...100 °C

Pressão

Resistência à pressão de 100 bar

Conexão de processo

G 1 1/4 rosca externa DN32

Comunicação e sinais

IO-Link; saídas PNP/NPN e sinais de comutação, pulso, analógico, frequência e diagnóstico

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Vazão Ultrassônico IFM SU9020, 0,06–16,5 m³/h, IO-Link

O IFM SU9020 é um sensor ultrassônico de vazão para medição de fluxo em aplicações industriais. Seu alcance informado é de 0,06 a 16,5 m³/h, e a temperatura do fluido permitida é de -20 a 100 °C. Conta com conexão de processo G 1 1/4 rosca externa DN32 e interface IO-Link, além de sinais de saída de comutação, pulso e analógico.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Ultrassônico
Função	Medição de vazão
Alcance de medição	0,06...16,5 m³/h; 1...275 l/min
Temperatura do fluido	-20...100 °C
Resistência à pressão	100 bar
Conexão de processo	G 1 1/4 rosca externa DN32
Sinais de saída	PNP/NPN, comutação, pulso, analógico, IO-Link, frequência, diagnóstico e comutação do totalizador
Material	Aço inoxidável
Identificação	SU9020; GTIN 4021179362924

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais que requerem medição de vazão dentro do alcance informado para o SU9020.
Instalações cujo fluido opere entre -20 e 100 °C e cuja pressão respeite o limite informado de 100 bar.
Sistemas com conexão de processo compatível com G 1 1/4 rosca externa DN32.
Aplicações que utilizem IO-Link ou os tipos de sinal de saída indicados para o modelo.

⚠ Considere outro se precisa de:

Não selecionar para uma instalação cuja conexão de processo não corresponda a G 1 1/4 rosca externa DN32 sem confirmar a adaptação mecânica necessária.
Não utilizar fora do alcance de vazão, da faixa de temperatura do fluido ou do limite de resistência à pressão informados.
A ficha disponível não especifica compatibilidade com fluidos particulares, materiais de vedação ou requisitos de instalação específicos; confirmar esses pontos na documentação oficial antes da seleção.

APLICAÇÕES E USO

Uso industrial para medição de vazão, conforme a função indicada para o sensor. A ficha fornecida não identifica setores ou fluidos específicos como aplicações comprovadas.
Pode ser considerado em processos cuja vazão esteja dentro do alcance informado e cujas condições de temperatura e pressão respeitem os limites do modelo; essa adequação deve ser validada para o fluido e a instalação reais.
A integração por IO-Link é uma possibilidade indicada pela interface listada. Verifique os parâmetros de comunicação e os requisitos do controlador na documentação oficial.
Não há dados fornecidos sobre compatibilidade com fluidos específicos, requisitos de trecho reto, orientação de montagem ou condições particulares de instalação; confirme esses pontos na folha de dados antes de projetar a aplicação.

COMO ESCOLHER

Antes de comprar o Sensor de Vazão Ultrassônico IFM SU9020, 0,06–16,5 m³/h, IO-Link, verifique estes pontos:

Escolha o SU9020 quando

A aplicação exigir medição ultrassônica de vazão dentro do alcance de 0,06...16,5 m³/h (1...275 l/min), com fluido entre -20...100 °C, resistência à pressão de até 100 bar e conexão G 1 1/4 rosca externa DN32.

Verifique outro modelo ou configuração quando

A vazão, a temperatura, a pressão ou a conexão de processo exigida estiver fora dos valores indicados para este modelo. Para requisitos de fluido, materiais de vedação ou parâmetros de instalação não informados na ficha, consulte a folha de dados oficial antes de decidir.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de vazão ultrassônico	Tipo de produto informado na ficha.
Marca e modelo	IFM SU9020	Identificação do modelo do produto.
Função	Medição de vazão	Função indicada para o sensor.
Categoria	Monitoramento de condição	Categoria informada nos dados do anúncio.
SKU / Part number	SU9020	Código de identificação do produto.
GTIN	4021179362924	Identificador comercial informado na ficha.

Faixa de medição
Alcance de medição	0,06...16,5 m³/h	Intervalo de vazão informado para o modelo.
Alcance de medição	1...275 l/min	Intervalo equivalente apresentado nos dados do produto.

Condições do processo
Temperatura do fluido	-20...100 °C	Faixa informada para o fluido; não extrapolar os limites indicados.
Resistência à pressão	100 bar	Limite de resistência à pressão informado na ficha.

Saídas e comunicação
Tipos de saída	PNP/NPN; sinal de comutação; sinal de pulso; sinal analógico; sinal de frequência	Tipos de sinais indicados no anúncio; parâmetros elétricos detalhados não constam nos dados fornecidos.
Comunicação e diagnóstico	IO-Link; sinal de diagnóstico; sinal de comutação do totalizador	Recursos listados na ficha do produto; consultar documentação oficial para detalhes de configuração.

Dados mecânicos e conexão de processo
Conexão de processo	G 1 1/4 rosca externa DN32	Conexão mecânica informada para instalação no processo.
Material	Aço inoxidável	Material indicado nos dados básicos do anúncio.
Formato	Corpo retangular com conexões tubulares nas extremidades	Descrição física indicada na ficha.
Acabamento e cor	Metálico polido; prateado e azul	Características visuais informadas no anúncio.
Peso	639,4 g	Peso informado nos dados do produto.

Displays e operação
Interface local	Display superior com botões de controle e conector lateral	Descrição da interface física conforme os dados do anúncio; a ficha fornecida não detalha a operação dos botões.

COMPATIBILIDADE

Comunicação

• IO-Link

• Sinais de saída informados: PNP/NPN, comutação, pulso, analógico, frequência, diagnóstico e comutação do totalizador. A ficha não detalha parâmetros elétricos ou configurações desses sinais.

Conexões

Elétrica A ficha informa interface e sinais de saída, mas não especifica tipo de conector, pinagem, tensão de alimentação ou esquema de ligação. Consulte a folha de dados oficial do SU9020 para validar a conexão elétrica.

Processo G 1 1/4 rosca externa DN32. A compatibilidade mecânica depende de a conexão correspondente da instalação atender a essa especificação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com conexão de processo G 1 1/4 rosca externa DN32 e condições dentro dos limites informados	✓	A conexão e os limites indicados correspondem às especificações disponíveis do SU9020.
Sistema que requer comunicação IO-Link	✓	IO-Link está listado entre as interfaces e os sinais de saída do produto; confirme parâmetros de integração na documentação oficial.
Aplicação com vazão fora de 0,06...16,5 m³/h ou 1...275 l/min	✗	A vazão requerida estaria fora do alcance de medição informado para este modelo.
Aplicação com fluido fora de -20...100 °C ou pressão acima de 100 bar	✗	As condições excederiam os limites informados na ficha do produto.
Instalação cuja conexão não corresponda a G 1 1/4 rosca externa DN32	✗	A conexão mecânica não corresponde à conexão de processo especificada; a ficha não informa adaptadores compatíveis.

INSTALAÇÃO

Como instalar o Sensor de Vazão Ultrassônico IFM SU9020, 0,06–16,5 m³/h, IO-Link

Confirme na folha de dados que o modelo é SU9020 e que a vazão, a temperatura do fluido e a pressão previstas estão dentro dos limites informados.
Verifique se a conexão da tubulação corresponde a G 1 1/4 rosca externa DN32.
Consulte o desenho dimensional e confirme o espaço disponível para o corpo do sensor e suas conexões.
Instale a conexão de processo conforme as instruções oficiais do fabricante; a ficha fornecida não especifica torque, vedação ou orientação de montagem.
Consulte a folha de dados para identificar a conexão elétrica e a pinagem antes de energizar; esses detalhes não estão presentes nos dados fornecidos.
Após a montagem, valide a leitura de vazão e os sinais configurados conforme a documentação oficial e os requisitos do sistema.

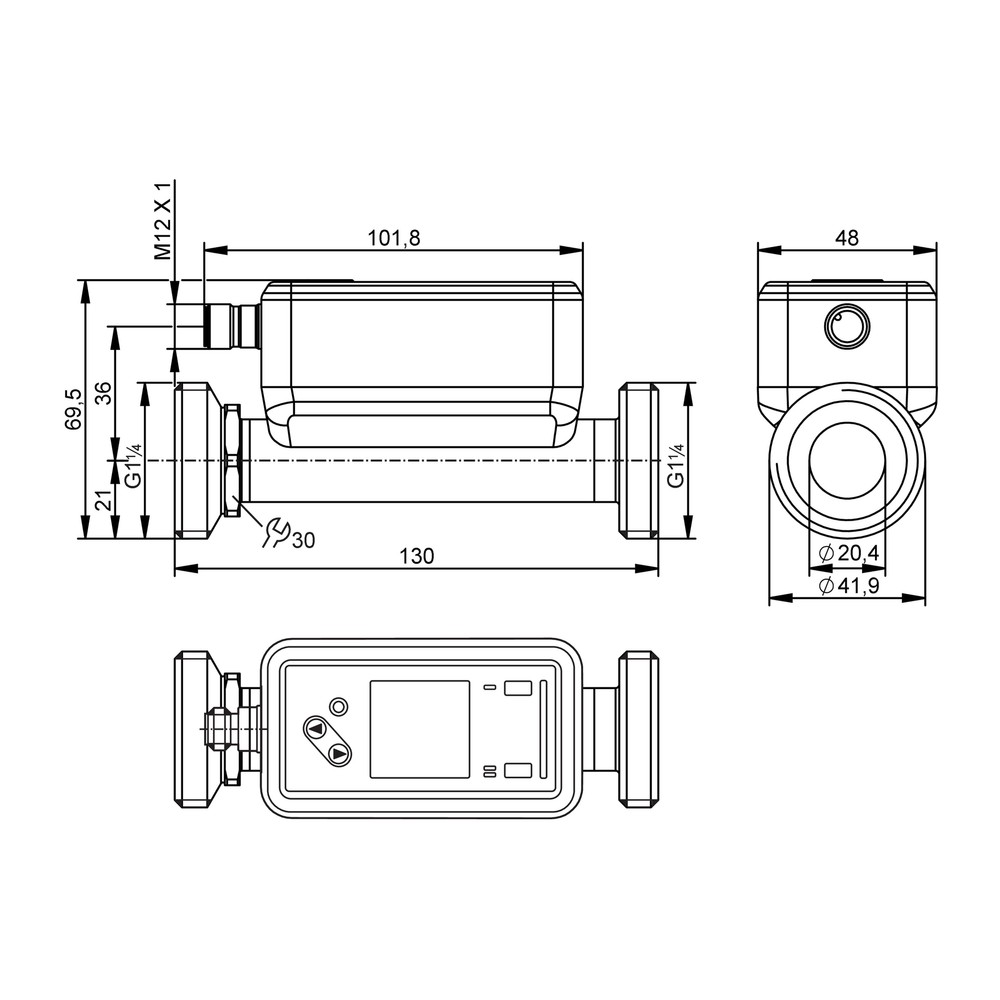

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A vazão indicada está fora do esperado para o processo.	A condição real pode estar fora do alcance de medição do modelo ou a conexão e a instalação podem não corresponder aos requisitos da aplicação.	Compare a vazão do processo com o intervalo informado e confirme a conexão de processo; consulte a documentação oficial para os requisitos de instalação.
A leitura de vazão não é exibida ou não corresponde à condição do processo.	Pode haver incompatibilidade entre as condições de operação e os limites informados, ou a instalação pode não estar de acordo com as instruções do fabricante.	Verifique a temperatura do fluido, a pressão e a vazão em relação aos limites do SU9020 e revise a montagem conforme a folha de dados.
O controlador não recebe o sinal esperado.	A saída selecionada, a ligação elétrica ou a configuração do controlador pode não corresponder ao sinal utilizado.	Identifique qual saída está sendo utilizada e confira pinagem, alimentação e parâmetros na documentação oficial; esses detalhes não constam nos dados fornecidos.
A comunicação IO-Link não é estabelecida.	A configuração do mestre, a ligação ou os parâmetros de comunicação podem não estar compatíveis com o sensor.	Confirme que a integração utiliza IO-Link e valide a conexão e os parâmetros conforme a documentação oficial do SU9020 e do mestre.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM SU9020 em português (Datasheet) Desenho em escala do SU9020 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o SU9020 e para que tipo de medição serve?

É um sensor ultrassônico IFM destinado à medição de vazão. A ficha informa alcance de 0,06...16,5 m³/h e comunicação IO-Link.

Que conexão de processo preciso ter para instalar esse sensor?

O SU9020 utiliza conexão G 1 1/4 com rosca externa DN32. A compatibilidade mecânica deve ser conferida com a conexão da tubulação.

O produto acompanha cabo, fonte ou outros acessórios?

A ficha fornecida não informa acessórios inclusos. Consulte o fornecedor ou a documentação do produto para confirmar o conteúdo do fornecimento.

Ele funciona com um fluido acima de 100 °C ou com pressão acima de 100 bar?

Essas condições ultrapassam os limites informados para o produto: a faixa de temperatura do fluido termina em 100 °C e a resistência à pressão informada é 100 bar.

Posso usar o SU9020 se a conexão da minha tubulação for diferente de G 1 1/4 DN32?

A conexão indicada para o sensor é G 1 1/4 rosca externa DN32. A ficha não informa adaptadores compatíveis, então a adequação mecânica precisa ser confirmada antes da instalação.

O controlador não recebe sinal; o que devo verificar antes de trocar o sensor?

Confira qual saída está sendo usada e valide pinagem, alimentação e configuração do controlador na documentação oficial. A ficha disponível não especifica esses parâmetros elétricos.

A comunicação IO-Link não conecta: o sensor está com defeito?

Não necessariamente. Verifique primeiro a ligação e a configuração do mestre IO-Link conforme a documentação do sensor e do controlador; os parâmetros detalhados não constam nos dados fornecidos.

Como decidir entre o SU9020 e outro sensor de vazão?

Compare a vazão requerida, a temperatura, a pressão e a conexão de processo com os limites do SU9020. Se algum requisito estiver fora desses valores, procure um modelo cujas especificações atendam à aplicação.

O que devo conferir antes de fazer a instalação elétrica?

Consulte a folha de dados oficial para confirmar pinagem, alimentação e ligação da saída escolhida. Esses detalhes não estão especificados na ficha resumida do anúncio.

Como confirmo se a vazão do processo está dentro da faixa de medição?

Compare a vazão esperada com os intervalos informados para o sensor, considerando as unidades apresentadas na ficha. Se a leitura não corresponder ao processo, verifique também as condições de operação e a instalação conforme a documentação oficial.

GLOSSÁRIO TÉCNICO

Sensor ultrassônico de vazão

Sensor que utiliza tecnologia ultrassônica para a função de medição de vazão indicada para o SU9020. (Ref.: tipo de sensor)

IO-Link

Interface de comunicação listada entre os recursos do produto; os parâmetros de integração devem ser confirmados na documentação oficial. (Ref.: interface)

PNP/NPN

Tipos de sinal de saída informados para o sensor. (Ref.: sinais de saída)

DN32

Designação apresentada junto à conexão de processo do produto. (Ref.: G 1 1/4 rosca externa DN32)

Alcance de medição

Intervalo de vazão informado para o sensor, apresentado em m³/h e l/min. (Ref.: 0,06...16,5 m³/h; 1...275 l/min)
