Sensor de Vazão Ultrassônico IFM SU9000

Pré-visualizar: SU9000 IFM - Sensor de Vazão Ultrassônico IFM Medição de Vazão 0-12 m³/h 16 bar

SU9000 IFM - Sensor de Vazão Ultrassônico IFM Medição de Vazão 0-12 m³/h 16 bar

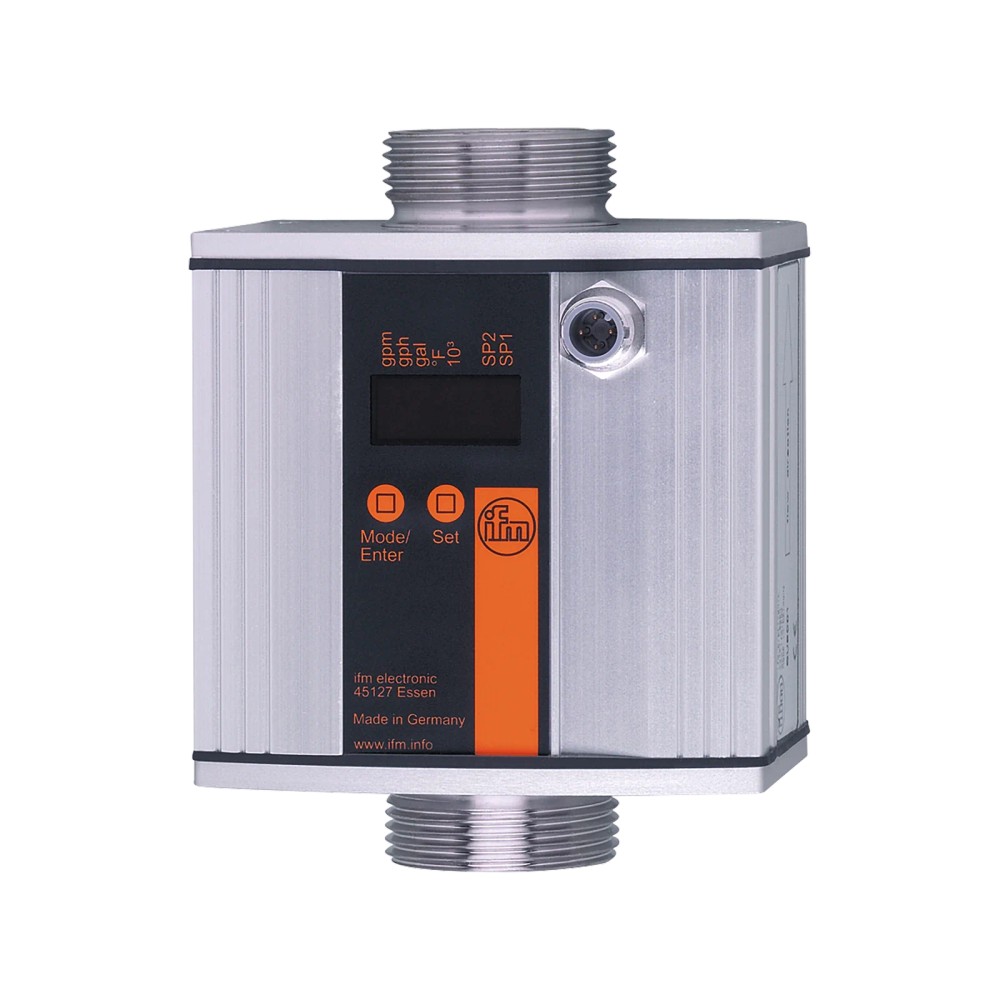

Imagem meramente ilustrativa

R$ 19.121,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SU9000
EAN: 4021179236768
NCM do produto: 90261019

Destaques do Produto Tipo de Medição...mais

Fechar menu

Saiba mais sobre: "SU9000 IFM - Sensor de Vazão Ultrassônico IFM Medição de Vazão 0-12 m³/h 16 bar"

Destaques do Produto

Tipo de Medição

Ultrassônico

Faixa

0-12 m³/h

Conexão

G 1 1/4

Pressão Máx.

16 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Vazão Ultrassônico IFM SU9000

O SU9000 é um sensor de vazão ultrassônico robusto, projetado para monitoramento preciso de fluxos de líquidos. Com faixa de medição de 0 a 12 m³/h, ele oferece versatilidade através de saídas configuráveis PNP/NPN, analógicas e de pulso. É ideal para aplicações industriais que exigem medição confiável sem partes móveis, suportando pressões de até 16 bar.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
SKU	SU9000
Tecnologia	Ultrassônico
Alcance	0 a 12 m³/h
Pressão Máx.	16 bar
Temperatura	-10 a 80 °C
Conexão	G 1 1/4
Saídas	PNP/NPN / Analógica / Pulso

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de refrigeração e água industrial.
Monitoramento de fluidos condutivos e não condutivos limpos.
Aplicações que exigem ausência de peças móveis para maior vida útil.

⚠ Considere outro se precisa de:

Fluidos com alta concentração de bolhas de ar ou partículas sólidas grandes.
Instalação em trechos de tubulação com turbulência intensa ou sem trecho reto adequado.
Aplicações com pressão superior a 16 bar ou temperatura fora do intervalo -10 a 80 °C.

APLICAÇÕES E USO

Monitoramento de fluidos de refrigeração em máquinas industriais.
Controle de vazão em sistemas de água limpa ou misturas água-glicol.
Processos de automação onde a durabilidade mecânica é crítica.
Aplicações em tubulações compatíveis com rosca G 1 1/4.

COMO ESCOLHER

Antes de comprar o Sensor de Vazão Ultrassônico IFM SU9000, verifique estes pontos:

Escolha este modelo se

Você necessita de medição de vazão sem partes móveis em sistemas de 0-12 m³/h e exige versatilidade de sinal (digital e analógico).

Considere outra opção se

O fluido apresentar alta turbidez ou partículas sólidas em suspensão que bloqueiem o sinal ultrassônico, ou se a conexão de processo exigir diâmetro diferente de G 1 1/4.

ESPECIFICAÇÕES TÉCNICAS

Área de Aplicação
Tipo de sensor	Ultrassônico	Tecnologia de medição sem contato com partes móveis.
Aplicação	Vazão	Destinado exclusivamente para monitoramento de fluxo.

Dados de Processo
Alcance de medição	0...12 m³/h; 0...200 l/min	Faixa de operação nominal para medição precisa.
Resistência à pressão	16 bar	Limite operacional máximo de pressão estática.
Temperatura do fluido	-10...80 °C	Limites de temperatura para integridade do sensor.

Dados Elétricos e Saídas
Saída	PNP/NPN, analógica, pulso	Capacidade de integração versátil com sistemas de controle.

Dados Mecânicos
Conexão	G 1 1/4 rosca externa	Interface mecânica para montagem em tubulação.

COMPATIBILIDADE

Comunicação

• Sinal de Comutação (PNP/NPN)

• Sinal Analógico

• Sinal de Pulso

Conexões

Elétrica PNP/NPN; Sinal de comutação, analógico e de pulso

Processo G 1 1/4 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de água industrial	✓	Fluido compatível e dentro dos limites de vazão e pressão.
Aplicações com fluidos altamente corrosivos	✗	Requer verificação específica da compatibilidade dos materiais em contato com o fluido no datasheet.
Sistemas de alta pressão (> 16 bar)	✗	O produto possui limite de projeto de 16 bar.

INSTALAÇÃO

Como instalar o Sensor de Vazão Ultrassônico IFM SU9000

Verifique a integridade do sensor e da rosca G 1 1/4.
Identifique o trecho retilíneo ideal na tubulação para garantir o fluxo laminar.
Aplique vedações adequadas na rosca conforme as práticas de hidráulica industrial.
Rosqueie o sensor manualmente e finalize com a ferramenta apropriada para garantir o aperto sem danificar o corpo.
Conecte o cabo de sinal conforme o esquema de pinagem do datasheet.
Realize o teste de comutação/sinal após energizar o sistema.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leituras instáveis ou incorretas de vazão.	Presença de ar ou gás aprisionado no fluido.	Verifique se o sensor está instalado em trecho com fluxo pleno e sem acúmulo de ar.
O sensor não responde ou indica erro no PLC.	Falha na parametrização ou erro de cabeamento.	Confira o diagrama elétrico e o tipo de saída configurada (PNP/NPN).
Oscilações nas medições de vazão.	Turbulência excessiva na entrada do sensor.	Certifique-se de que há o trecho reto de tubulação recomendado pelo manual antes do sensor.
Possível degradação do sinal ou dano permanente ao sensor.	Pressão ou temperatura fora dos limites nominais.	Monitore as condições operacionais do sistema contra os limites da ficha técnica.

DOCUMENTAÇÃO TÉCNICA

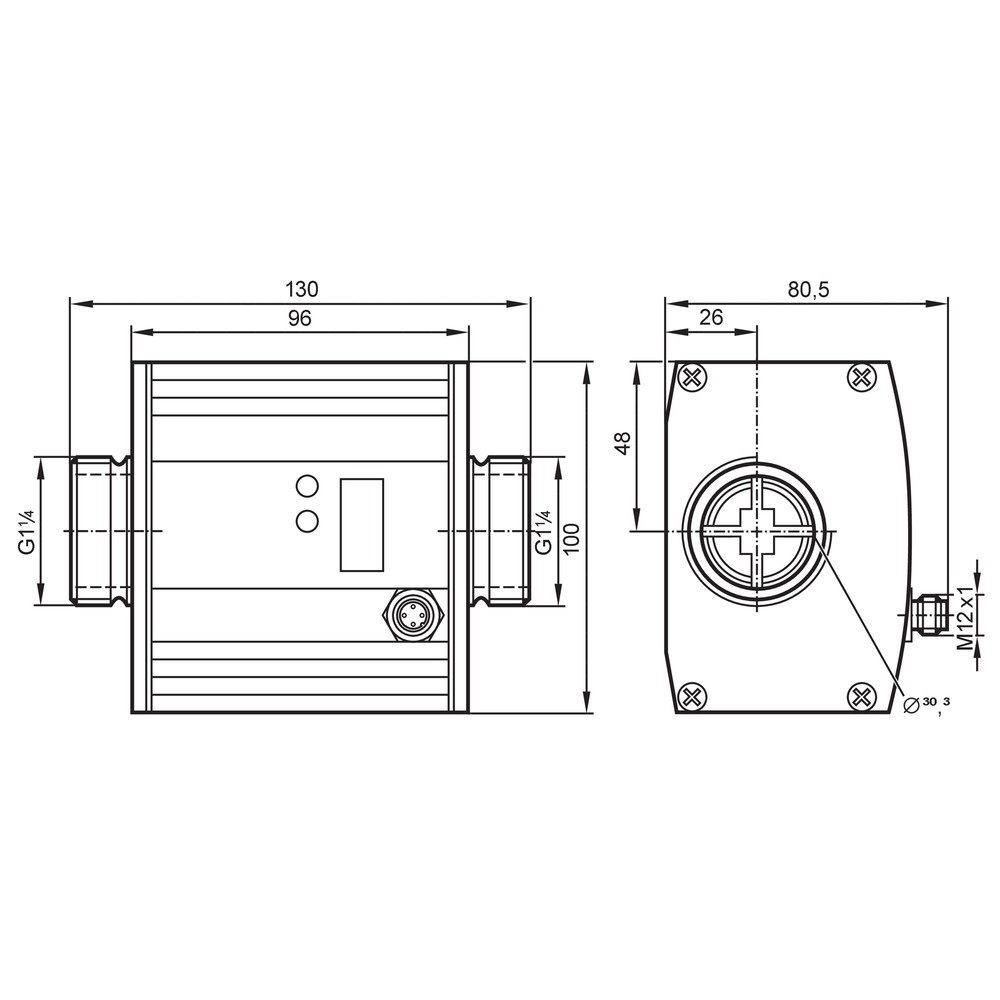

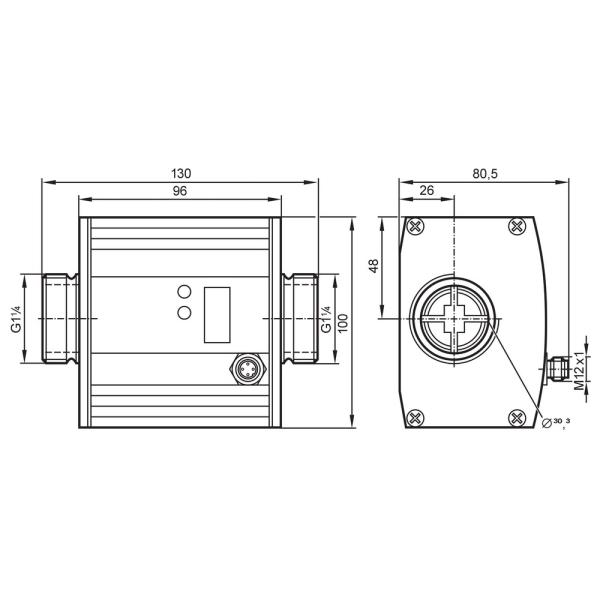

Datasheet Técnico SU9000 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de vazão ultrassônico SU9000 da IFM?

O SU9000 é um sensor de vazão ultrassônico destinado à monitorização contínua de fluidos, oferecendo saídas de comutação, analógicas e de pulso para automação industrial.

O que acompanha o sensor de vazão SU9000 ao ser adquirido?

O sensor acompanha documentação técnica, como datasheet e desenho dimensional, e possui conexão de processo G 1 1/4 rosca externa.

O SU9000 pode ser utilizado em qualquer tipo de fluido?

Este modelo não é indicado para fluidos altamente viscosos, gasosos ou para meios que contenham altas concentrações de partículas sólidas em suspensão, pois podem interferir na medição ultrassônica.

Quais são as limitações de pressão e temperatura para este sensor?

Não utilize este sensor em aplicações onde a pressão de operação exceda o limite de 16 bar ou onde a temperatura do fluido ultrapasse a faixa de -10 a 80 °C.

Como diagnosticar leituras instáveis de vazão no sensor?

Se o sensor apresentar leituras erráticas, verifique primeiramente a presença de bolhas de ar na tubulação ou se o fluido está fora das especificações de temperatura e pressão.

O que fazer quando não há sinal de saída na automação?

Sintomas como ausência de sinal de saída podem indicar falha na conexão elétrica ou curto-circuito na carga; verifique o diagrama de pinagem e as tensões de alimentação.

Por que escolher um sensor ultrassônico em vez de um mecânico?

A escolha entre este sensor ultrassônico e um medidor mecânico depende da necessidade de ausência de partes móveis; o SU9000 elimina o desgaste mecânico comum em turbinas.

Este sensor é compatível com PLCs padrão industrial?

Sim, este sensor permite a configuração de saídas PNP/NPN, sinal analógico e de pulso, facilitando a integração com diversos tipos de PLCs e controladores de processo.

Quais cuidados tomar durante a instalação física do sensor?

Certifique-se de instalar o sensor em um trecho de tubulação retilíneo conforme o manual, evitando turbulências causadas por curvas ou válvulas próximas aos pontos de entrada e saída.

Como funciona o suporte e a procedência do produto?

O faturamento e a emissão de nota fiscal são realizados diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência e suporte técnico oficial.

GLOSSÁRIO TÉCNICO

Princípio Ultrassônico

Tecnologia de medição que utiliza ondas sonoras para determinar a velocidade do fluido e, consequentemente, a vazão, sem partes móveis. (Ref.: Tipo de sensor)

Saída PNP/NPN

Configuração eletrônica que permite ao sensor alternar entre lógica positiva ou negativa para sinalização de estados. (Ref.: Especificações técnicas)

G 1 1/4

Padrão de rosca cilíndrica para tubos (BSP) utilizado na conexão mecânica do processo. (Ref.: Conexão)

Sinal Analógico

Saída de corrente ou tensão proporcional à grandeza medida, permitindo leitura contínua do valor de vazão. (Ref.: Saída de sinal)

16 bar

Limite máximo de pressão suportada pelo corpo do sensor durante a operação contínua. (Ref.: Resistência à pressão)
