Sensor de Vazão Ultrassônico ifm SU8631

Pré-visualizar: SU8631 IFM - Sensor de Vazão Ultrassônico ifm Monitoramento de Fluxo 0,06-14,4 m³/h 100 bar 1" NPT

SU8631 IFM - Sensor de Vazão Ultrassônico ifm Monitoramento de Fluxo 0,06-14,4 m³/h 100 bar 1" NPT

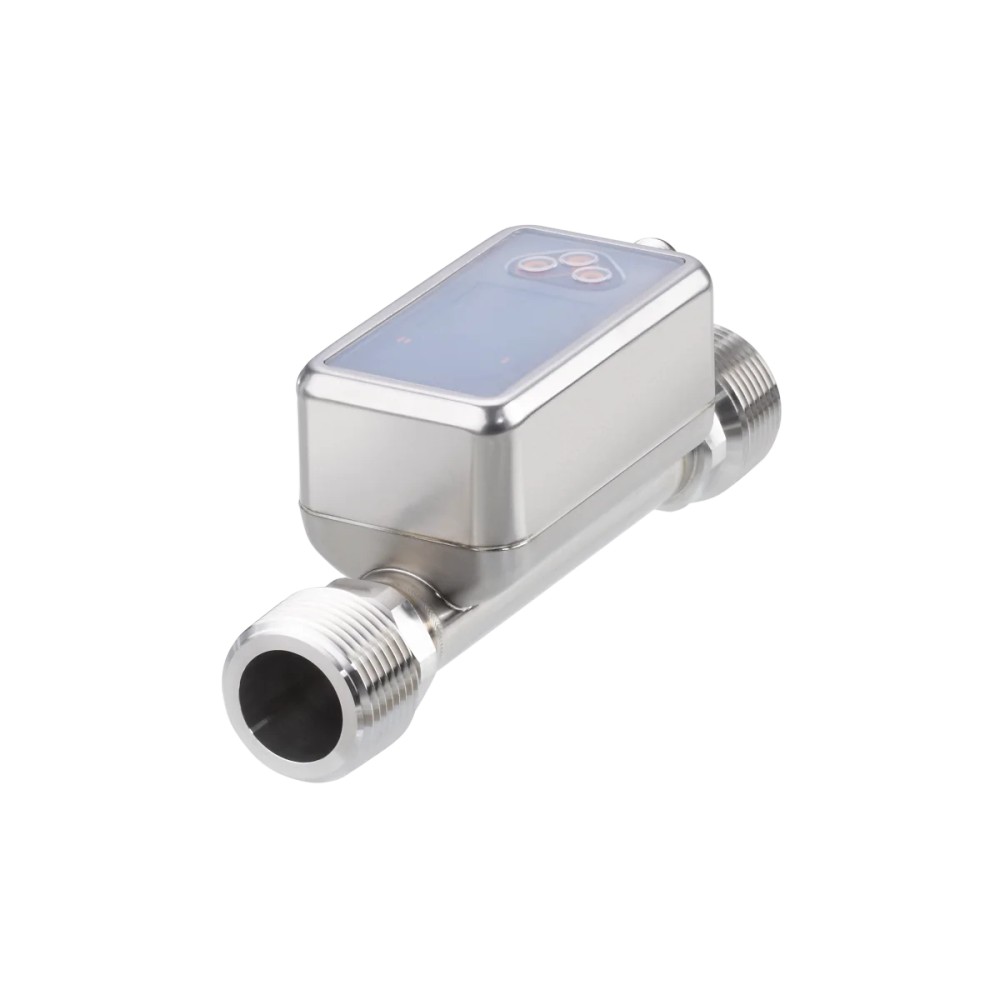

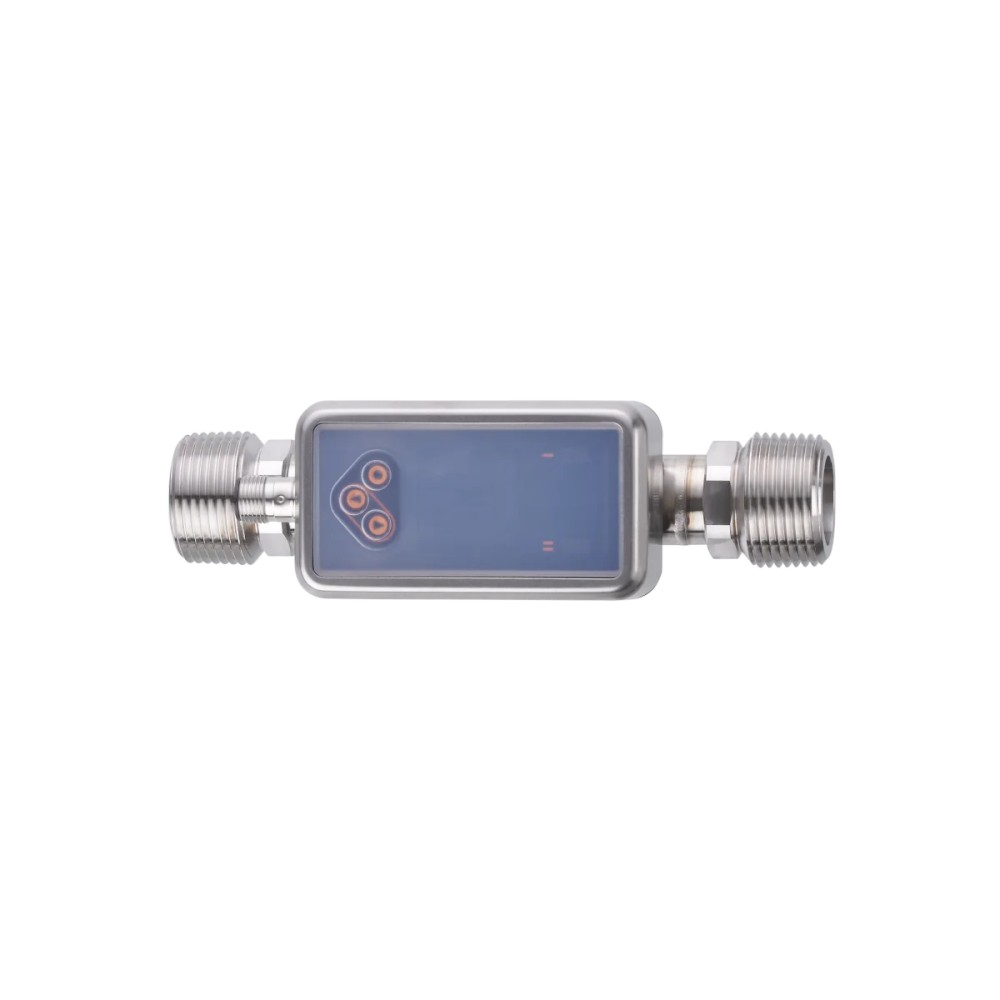

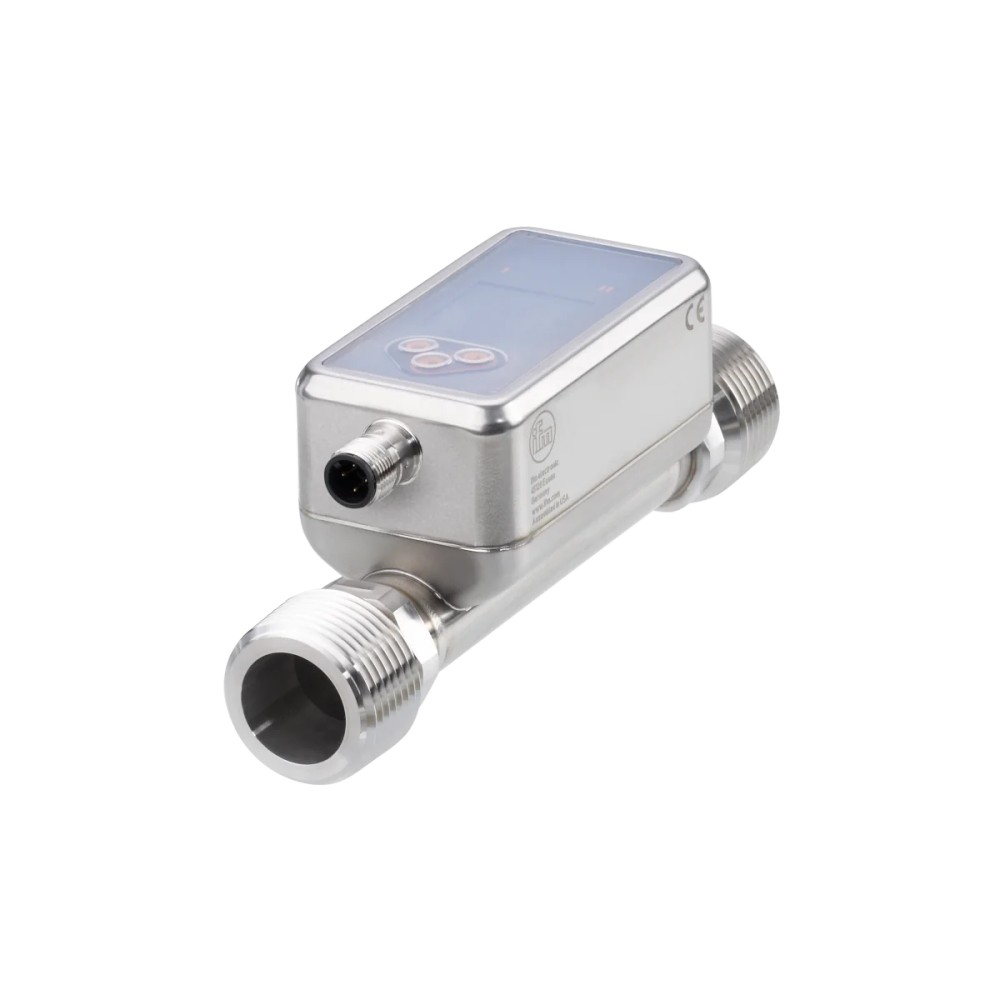

Imagem meramente ilustrativa

R$ 6.819,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SU8631
EAN: 4021179356596
NCM do produto: 90261019

Destaques do Produto Faixa de vazão...mais

Fechar menu

Saiba mais sobre: "SU8631 IFM - Sensor de Vazão Ultrassônico ifm Monitoramento de Fluxo 0,06-14,4 m³/h 100 bar 1" NPT"

Destaques do Produto

Faixa de vazão

0,06...14,4 m³/h ou 1...240 l/min

Conexão de processo

1" NPT rosca externa DN25

Limite de pressão

Até 100 bar

Temperatura do fluido

-20...100 °C

Interface elétrica

Conector circular M12

Comunicação e sinais

IO-Link e sinais PNP/NPN, analógico, pulso, frequência, diagnóstico e totalizador

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SU8631 IFM - Sensor de Vazão Ultrassônico ifm Monitoramento de Fluxo 0,06-14,4 m³/h 100 bar 1" NPT

O ifm SU8631 é um sensor ultrassônico de vazão para monitorar o fluxo de fluidos. Mede de 0,06 a 14,4 m³/h, opera com fluido entre -20 e 100 °C e suporta pressão de até 100 bar. Oferece sinais de comutação, pulso, analógico, frequência, diagnóstico e totalizador, além de IO-Link. A conexão de processo é 1" NPT rosca externa DN25.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia de medição	Ultrassônica
Faixa de medição	0,06...14,4 m³/h; 1...240 l/min
Temperatura do fluido	-20...100 °C
Resistência à pressão	100 bar
Conexão de processo	1" NPT rosca externa DN25
Material	Aço inoxidável
Saídas e sinais	PNP/NPN, comutação, pulso, analógico, frequência, diagnóstico e comutação do totalizador
Comunicação	IO-Link
Conexão elétrica	Conector circular M12
Identificação	SU8631; GTIN 4021179356596

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vazão de fluidos em instalações cujo ponto de operação esteja dentro de 0,06...14,4 m³/h (1...240 l/min).
Aplicações em que a conexão de processo necessária seja 1" NPT rosca externa DN25 e a pressão não ultrapasse 100 bar.
Instalações em que a temperatura do fluido permaneça entre -20 e 100 °C e sejam necessários os sinais ou IO-Link informados.

⚠ Considere outro se precisa de:

Não selecionar para pontos de vazão fora da faixa declarada de 0,06...14,4 m³/h (1...240 l/min).
Não aplicar quando a pressão exceder 100 bar ou a temperatura do fluido estiver fora de -20...100 °C.
Não selecionar sem validar a interface mecânica se a tubulação exigir conexão diferente de 1" NPT rosca externa DN25.

APLICAÇÕES E USO

Monitoramento de vazão em linhas de processo com vazão entre 0,06 e 14,4 m³/h (1...240 l/min), desde que conexão, pressão e temperatura sejam compatíveis com os limites declarados.
Aplicações com fluido entre -20 e 100 °C e pressão de até 100 bar; a adequação ao fluido específico não pode ser confirmada apenas pelos dados fornecidos.
Integração a sistemas de controle que utilizem um dos sinais declarados ou IO-Link. A compatibilidade elétrica detalhada deve ser verificada na folha de dados.
As aplicações descritas são possibilidades condicionadas aos limites e à compatibilidade do processo; a ficha não identifica setores ou fluidos específicos como aplicações comprovadas.

COMO ESCOLHER

Antes de comprar o SU8631 IFM - Sensor de Vazão Ultrassônico ifm Monitoramento de Fluxo 0,06-14,4 m³/h 100 bar 1" NPT, verifique estes pontos:

Escolha o SU8631 quando

A vazão esperada estiver entre 0,06 e 14,4 m³/h, o fluido estiver entre -20 e 100 °C, a pressão for de até 100 bar e a instalação aceitar conexão 1" NPT externa DN25. Verifique também se os sinais disponíveis atendem à entrada do sistema de controle.

Busque outra especificação quando

A vazão, a temperatura ou a pressão de processo exceder os limites declarados, ou quando a conexão mecânica necessária não for 1" NPT externa DN25. O contexto não fornece dados para indicar um modelo alternativo específico; consulte o catálogo ou o suporte técnico ifm.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Produto	Sensor ultrassônico de vazão	Tipo de produto informado na ficha.
Marca	ifm	Fabricante/marca declarada.
Modelo e SKU	SU8631	Identificação do produto.
GTIN	4021179356596	Código de identificação comercial.
Categoria	Monitoramento de condição	Classificação informada no anúncio.
NCM	9026.10.19	Classificação fiscal presente nos dados do produto.

Medição de vazão
Tecnologia de medição	Ultrassônica	Princípio de medição indicado na ficha.
Alcance de medição	0,06...14,4 m³/h	Faixa declarada.
Alcance de medição alternativo	1...240 l/min	Faixa declarada em unidade alternativa.

Condições do processo
Temperatura do fluido	-20...100 °C	Faixa de temperatura de fluido informada.
Resistência à pressão	100 bar	Limite de pressão declarado; não exceder este valor.

Dados mecânicos e conexão de processo
Material	Aço inoxidável	Material informado para o sensor.
Acabamento	Metálico polido	Acabamento informado no anúncio.
Conexão de processo	1" NPT rosca externa DN25	Tipo e dimensão da conexão rosqueada declarados.
Peso	623,4 g	Peso informado no dataset do produto.

Dados elétricos e interfaces
Conexão elétrica	Conector circular M12	Conector informado; pinagem e alimentação não especificadas nos dados recebidos.
Interface de operação	Display digital com botões de controle	Interface declarada no anúncio.
Comunicação	IO-Link	Interface de comunicação informada; detalhes de versão não fornecidos.

Saídas e sinais
Tipos de saída/sinal	PNP/NPN; sinal de comutação; sinal de pulso; sinal analógico; sinal de frequência; sinal de diagnóstico; sinal de comutação do totalizador	Tipos de sinais listados na ficha; parâmetros elétricos detalhados devem ser consultados no datasheet.

COMPATIBILIDADE

Comunicação

• IO-Link

• Sinais PNP/NPN de comutação

• Sinal de pulso

• Sinal analógico

• Sinal de frequência

• Sinal de diagnóstico

• Sinal de comutação do totalizador

Conexões

Elétrica Conector circular M12. Os sinais informados incluem PNP/NPN, analógico, pulso, frequência, diagnóstico, totalizador e IO-Link. A pinagem, a tensão de alimentação e a configuração elétrica detalhada não constam nos dados fornecidos; consultar a folha de dados antes da ligação.

Processo Conexão rosqueada de processo: 1" NPT rosca externa DN25. A compatibilidade mecânica depende da correspondência com a conexão da tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Tubulação com conexão 1" NPT fêmea compatível e condições dentro dos limites declarados	✓	A conexão do sensor é 1" NPT rosca externa DN25; confirmar a compatibilidade da instalação e da vedação com o projeto.
Sistema que recebe IO-Link	✓	IO-Link consta entre as interfaces/sinais informados; confirmar a compatibilidade do mestre e a configuração necessária.
Entrada de controle que utiliza os sinais PNP/NPN, analógico, pulso ou frequência informados	✓	Esses tipos de sinal estão declarados. A ficha fornecida não especifica parâmetros elétricos detalhados, que devem ser conferidos no datasheet.
Processo com pressão superior a 100 bar	✗	A resistência à pressão declarada é 100 bar.
Processo com fluido abaixo de -20 °C ou acima de 100 °C	✗	A faixa de temperatura do fluido declarada é -20...100 °C.
Ponto de operação fora de 0,06...14,4 m³/h	✗	A vazão informada está limitada à faixa de medição de 0,06...14,4 m³/h (1...240 l/min).

INSTALAÇÃO

Como instalar o SU8631 IFM - Sensor de Vazão Ultrassônico ifm Monitoramento de Fluxo 0,06-14,4 m³/h 100 bar 1" NPT

Confirme que a vazão prevista está dentro de 0,06...14,4 m³/h e que pressão e temperatura respeitam os limites declarados.
Verifique se a conexão da linha é compatível com 1" NPT rosca externa DN25 e prepare a instalação conforme o procedimento aplicável à tubulação.
Consulte o desenho dimensional para conferir espaço de montagem e dimensões antes de instalar.
Instale o sensor na conexão de processo, aplicando os procedimentos de montagem e vedação definidos para a instalação; os dados fornecidos não especificam torque ou material de vedação.
Conecte o conector M12 ao circuito ou dispositivo compatível, usando a pinagem e os parâmetros elétricos do datasheet.
Configure a interface e os sinais necessários e valide a leitura de vazão no sistema antes de colocar o processo em operação.

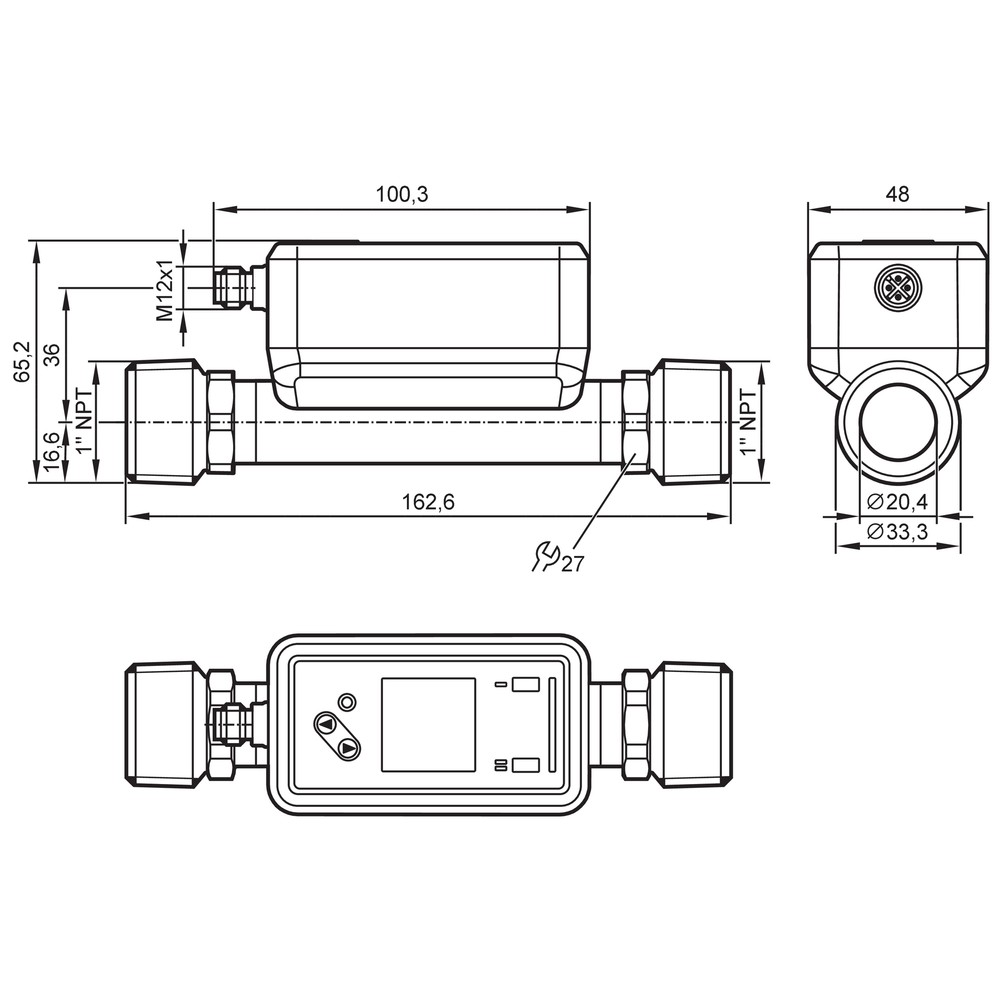

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura de vazão ou o valor permanece fora da faixa esperada.	Condição de processo fora da faixa de medição ou incompatibilidade entre a vazão real e a faixa especificada.	Compare a vazão do processo com 0,06...14,4 m³/h (1...240 l/min) e consulte o diagnóstico do equipamento.
O sensor não comunica com o controlador por IO-Link.	Incompatibilidade ou configuração inadequada do mestre, da porta ou da comunicação; os dados fornecidos não detalham esses parâmetros.	Confirme que o controlador utiliza um mestre IO-Link compatível e consulte o datasheet do SU8631 para configuração e diagnóstico.
A entrada do controlador não reconhece a saída do sensor.	Tipo de entrada incompatível com o sinal selecionado entre PNP/NPN, analógico, pulso ou frequência.	Identifique o tipo de entrada e o sinal configurado no sensor; valide parâmetros elétricos e ligação com a folha de dados.
Há vazamento na conexão de processo.	Incompatibilidade entre roscas ou montagem/vedação inadequada na conexão 1" NPT externa DN25.	Verifique o padrão e a dimensão da conexão da tubulação, a montagem e a vedação conforme o procedimento aplicável.

DOCUMENTAÇÃO TÉCNICA

Folha de dados SU8631 - PT-BR (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm SU8631 e para quem ele serve?

É um sensor ultrassônico de vazão para monitoramento de fluxo. Atende a aplicações cujo ponto de operação, conexão, temperatura e pressão estejam dentro dos limites declarados.

Quais sinais e comunicação o SU8631 oferece?

A ficha informa sinais PNP/NPN, comutação, pulso, analógico, frequência, diagnóstico e comutação do totalizador, além de IO-Link. Consulte o datasheet para parâmetros elétricos e configuração.

O que acompanha o produto?

Os dados fornecidos não especificam acessórios ou itens inclusos além do próprio produto. Confirme o conteúdo de fornecimento com o fornecedor antes da compra.

O SU8631 serve para qualquer conexão de 1 polegada?

Não é possível assumir isso: a conexão declarada é 1" NPT rosca externa DN25. A rosca da tubulação deve corresponder a essa especificação.

Posso usar o SU8631 acima de 100 bar ou fora de -20 a 100 °C?

Não, esses valores excedem os limites declarados: resistência à pressão de 100 bar e temperatura do fluido de -20...100 °C.

Ele é indicado para medir vazões abaixo de 1 l/min ou acima de 240 l/min?

A ficha informa uma faixa de 1...240 l/min (0,06...14,4 m³/h). Não há suporte nos dados fornecidos para afirmar medição fora dessa faixa.

O display mostra valor incorreto ou não mostra vazão; o que verifico antes de trocar o sensor?

Compare a condição real com a faixa declarada e verifique se processo e conexão estão corretos. Consulte também as mensagens de diagnóstico e a folha de dados antes de substituir o equipamento.

O controlador não reconhece o sinal: qual é a causa provável?

Uma causa possível é a incompatibilidade entre o tipo de entrada do controlador e o sinal selecionado no sensor. Confirme o sinal utilizado e a ligação elétrica conforme o datasheet.

Como escolho entre o SU8631 e um sensor de outra faixa ou conexão?

Escolha o SU8631 se a vazão, a temperatura, a pressão e a conexão forem compatíveis com os limites especificados. Se algum requisito ficar fora desses limites, procure um modelo com especificação correspondente; os dados recebidos não indicam um modelo alternativo.

Que cuidados devo tomar na instalação elétrica?

O produto utiliza conector circular M12, mas a pinagem e a tensão de alimentação não aparecem nos dados fornecidos. Consulte a folha de dados antes da ligação e confirme a compatibilidade da entrada do controlador.

GLOSSÁRIO TÉCNICO

Vazão

Volume de fluido que atravessa uma seção por unidade de tempo. (Ref.: alcance de medição 0,06...14,4 m³/h; 1...240 l/min)

Medição ultrassônica

Tecnologia indicada para a medição de vazão do SU8631. (Ref.: tecnologia de medição ultrassônica)

NPT

Designação do tipo de rosca da conexão de processo informada para o sensor. (Ref.: 1" NPT rosca externa DN25)

PNP/NPN

Tipos de sinal de comutação indicados para as saídas do sensor. (Ref.: sinais de saída PNP/NPN)

IO-Link

Interface de comunicação declarada para integração do sensor com sistemas compatíveis. (Ref.: interface IO-Link)
