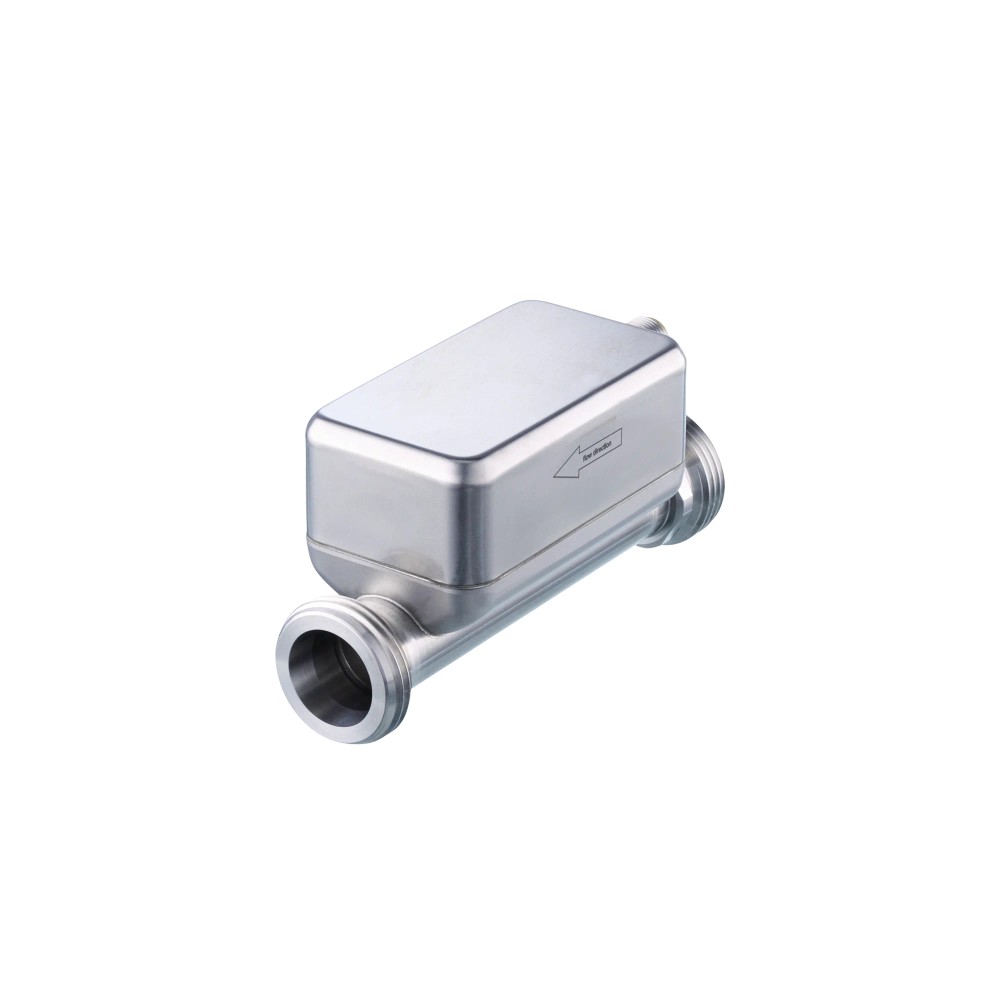

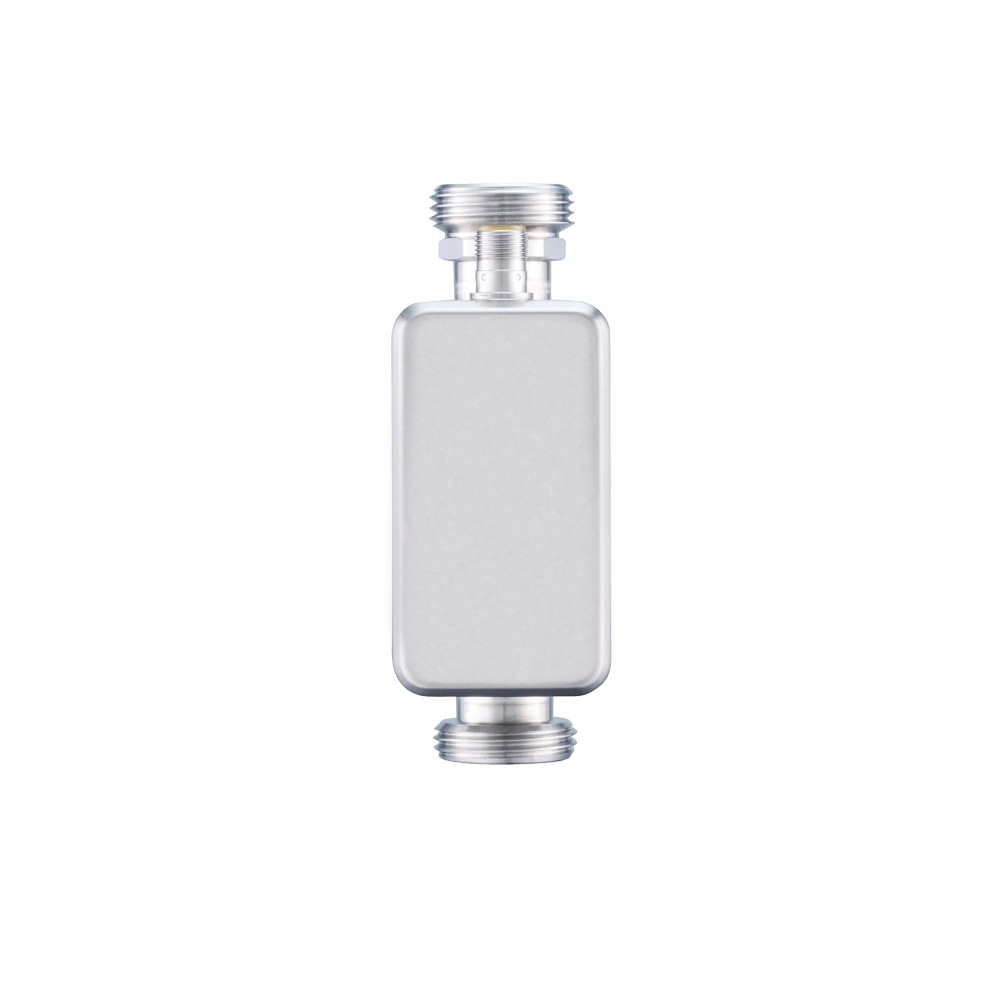

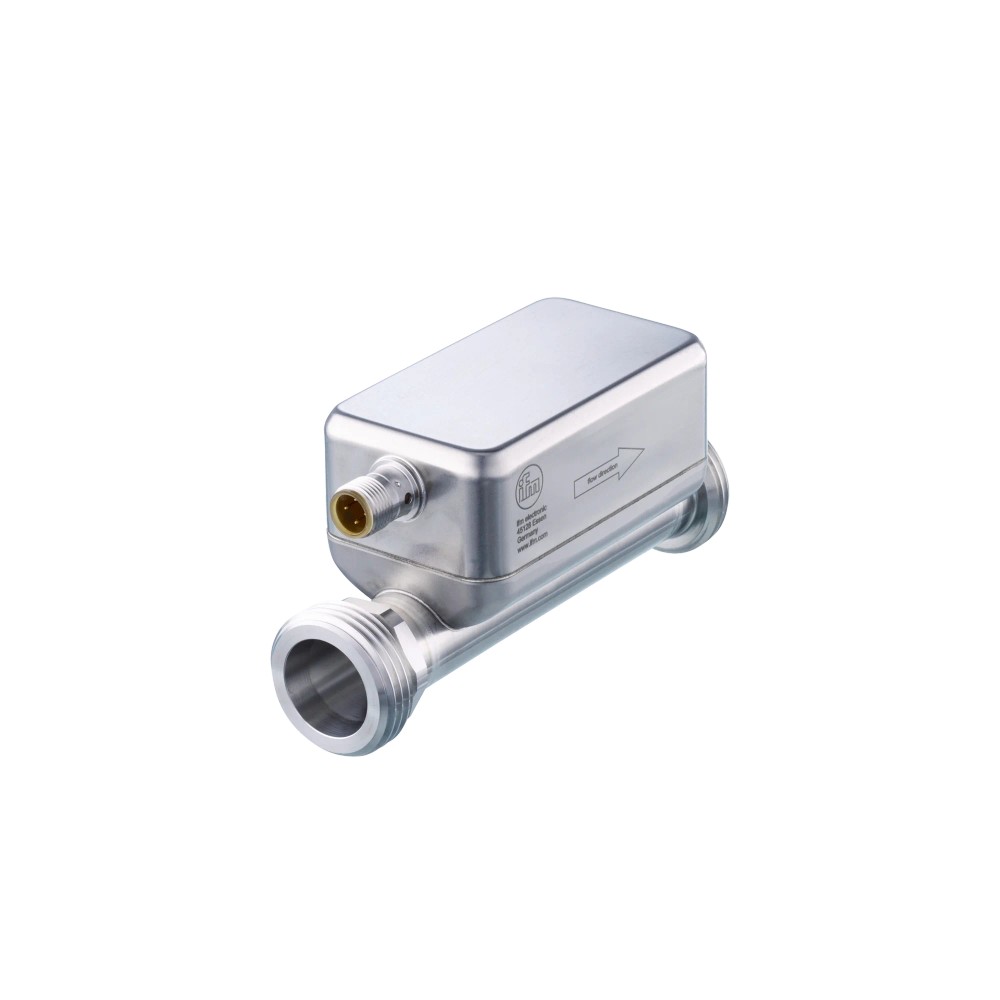

Sensor de Vazão Ultrassônico IFM SU8050

Pré-visualizar: SU8050 IFM - Sensor de Vazão Ultrassônico IFM Medição industrial de fluidos G 1, 100 bar, IO-Link

SU8050 IFM - Sensor de Vazão Ultrassônico IFM Medição industrial de fluidos G 1, 100 bar, IO-Link

Imagem meramente ilustrativa

R$ 6.819,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SU8050
EAN: 4021179356268
NCM do produto: 90261019

Destaques do Produto Tipo de Medição...mais

Fechar menu

Saiba mais sobre: "SU8050 IFM - Sensor de Vazão Ultrassônico IFM Medição industrial de fluidos G 1, 100 bar, IO-Link"

Destaques do Produto

Tipo de Medição

Ultrassônico

Pressão Máxima

100 bar

Faixa de Medição

1...240 l/min

Conexão de Processo

G 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SU8050 IFM - Sensor de Vazão Ultrassônico IFM Medição industrial de fluidos G 1, 100 bar, IO-Link

O sensor SU8050 da IFM é um dispositivo ultrassônico de alta precisão para monitoramento de vazão em aplicações industriais severas. Ele suporta pressões de até 100 bar e temperaturas entre -40 e 120 °C, sendo ideal para fluidos variados. Sua versatilidade é garantida por múltiplas saídas configuráveis, incluindo IO-Link, sinais analógicos e de frequência.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	SU8050
Marca	IFM
Tecnologia	Ultrassônico
Faixa de vazão	0,06...14,4 m³/h
Pressão Suportada	100 bar
Temperatura	-40...120 °C
Conexão	G 1
Saídas	PNP/NPN, Analógica, IO-Link
Peso	542.95 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas que demandam medição precisa de vazão de líquidos.
Ambientes industriais com necessidade de integração via IO-Link.
Aplicações que exigem versatilidade de sinal (PNP, NPN, Analógico, Pulso).

⚠ Considere outro se precisa de:

Fluidos com contaminação excessiva que possa obstruir o caminho do sensor.
Instalação em locais onde a pressão do sistema exceda 100 bar.
Exposição a temperaturas de fluido fora do intervalo de -40...120 °C.

APLICAÇÕES E USO

Monitoramento de vazão em sistemas de refrigeração industrial.
Controle de processos em linhas de fluidos com requisitos de alta resistência à pressão.
Automação de medição de volume com necessidade de diagnóstico remoto via IO-Link.

COMO ESCOLHER

Antes de comprar o SU8050 IFM - Sensor de Vazão Ultrassônico IFM Medição industrial de fluidos G 1, 100 bar, IO-Link, verifique estes pontos:

Quando escolher o SU8050

Opte por este modelo quando precisar de um sensor versátil com IO-Link para monitorar vazão com precisão em ambientes de alta pressão (até 100 bar) e temperatura extrema.

Quando considerar alternativas

Considere buscar outra opção se o fluido possuir propriedades que interfiram na propagação ultrassônica, ou se a pressão de operação exceder consistentemente os limites nominais de 100 bar.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Tipo de sensor	Ultrassônico	Princípio de medição aplicado para determinação de vazão sem partes móveis.
Função	Medição de vazão	Operação primária do dispositivo no processo industrial.

Entradas/saídas
Saídas	PNP/NPN, sinal de comutação, pulso, diagnóstico, totalizador, frequência, IO-Link, analógico	Versatilidade de interface para conexão com sistemas de controle (CLP/IHM).

Dados operacionais
Alcance de medição	0,06...14,4 m³/h; 1...240 l/min	Faixa operacional validada para monitoramento de volume.
Temperatura do fluído	-40...120 °C	Intervalo térmico suportado pelo sensor em operação contínua.
Resistência à pressão	100 bar	Limite de suportabilidade mecânica contra pressão hidrostática.

Dados mecânicos
Conexão	G 1 rosca externa DN25	Interface mecânica padronizada para montagem em linha de processo.

COMPATIBILIDADE

Comunicação

• IO-Link

Conexões

Elétrica PNP/NPN; Sinal de comutação/frequência/analógico/IO-Link

Processo G 1 rosca externa DN25

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de água industrial	✓	Aplicação compatível com o princípio ultrassônico do sensor.
Aplicações com pressão > 100 bar	✗	Excede o limite de resistência mecânica nominal do sensor.

INSTALAÇÃO

Como instalar o SU8050 IFM - Sensor de Vazão Ultrassônico IFM Medição industrial de fluidos G 1, 100 bar, IO-Link

Verifique a integridade da rosca G 1 na tubulação de destino.
Aplique o vedante apropriado na rosca conforme padrão industrial.
Rosqueie o sensor manualmente até o ajuste inicial, finalizando com ferramenta adequada sem exceder o torque recomendado.
Garanta o alinhamento da carcaça para permitir a visualização dos indicadores.
Conecte o cabo de alimentação/sinal seguindo o diagrama de pinagem do fabricante.
Realize o comissionamento via software ou interface local para configurar o IO-Link e as saídas.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leituras de vazão instáveis ou flutuantes.	Bolhas de ar ou turbulência excessiva no fluxo.	Verificar o alinhamento da instalação e a presença de ar na tubulação.
Ausência de resposta no sistema de controle ou indicação de erro.	Curto-circuito ou sobrecarga na saída de sinal.	Conferir o cabeamento e medir a corrente nas saídas de comutação.
Dano ao sensor ou vazamento na conexão de processo.	Pressão de linha acima do especificado.	Confirmar a pressão manométrica da linha de processo (limite 100 bar).
Falha na comunicação com o mestre IO-Link.	Configuração incorreta do IO-Link.	Verificar o arquivo IODD e os parâmetros de configuração no software de parametrização.

DOCUMENTAÇÃO TÉCNICA

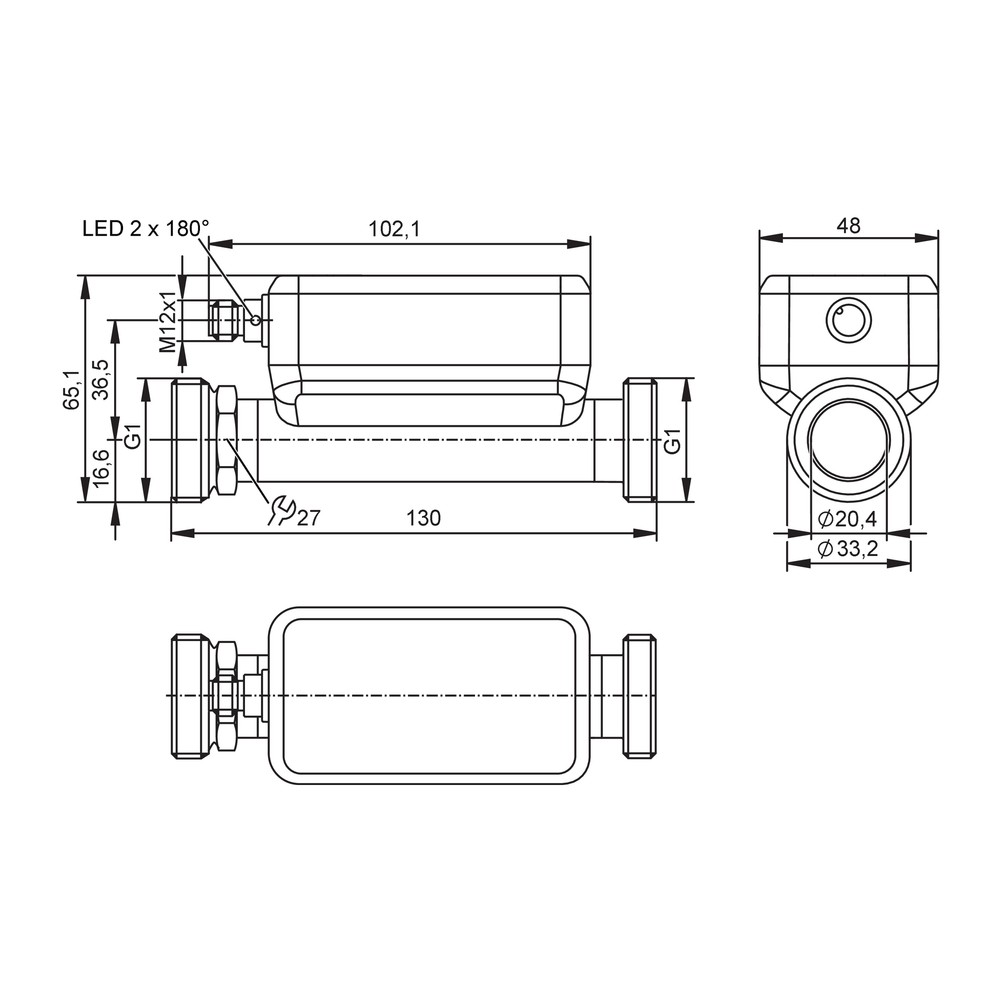

Datasheet SU8050 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de vazão SU8050 da IFM e para que ele serve?

O SU8050 é um sensor de vazão ultrassônico industrial da IFM, projetado para monitorar fluidos com alta precisão e compatibilidade com diversos protocolos.

Quais tipos de sinal de saída este sensor de vazão suporta?

Sim, ele oferece múltiplas saídas integradas, incluindo sinais de comutação, analógico, de pulso, de frequência e interface IO-Link.

Existem restrições de aplicação para o uso deste sensor?

Este modelo não é indicado para fluidos que exijam materiais de contato específicos não compatíveis com o sensor, nem para medições fora da faixa de 0,06 a 14,4 m³/h.

Quais são os limites operacionais de temperatura e pressão para o SU8050?

O sensor não é adequado para aplicações com pressão de linha superior a 100 bar ou temperaturas de fluido fora do intervalo de -40 °C a 120 °C.

O que pode causar a ausência de sinal no sensor de vazão?

Sintomas como ausência de sinal de comutação podem indicar falha na alimentação ou configuração incorreta da saída PNP/NPN, exigindo verificação da fiação e do status do LED.

Como diagnosticar leituras instáveis no sensor ultrassônico?

Se o sensor apresentar medições instáveis, verifique a presença de bolhas de ar no fluido ou se a instalação na tubulação está desalinhada conforme o manual.

Qual a vantagem do SU8050 em relação a sensores de vazão convencionais?

O SU8050 possui IO-Link, permitindo diagnósticos remotos e integração avançada, enquanto modelos puramente analógicos limitam-se ao sinal padrão de 4-20mA.

Como decidir se este sensor é a melhor escolha para minha planta?

O SU8050 é uma solução integrada de medição ultrassônica; a decisão entre ele e outros modelos depende da necessidade de protocolo IO-Link versus a simplicidade de sensores mecânicos.

Quais cuidados devo tomar durante a instalação mecânica?

A instalação deve ser feita em tubulação com conexão G 1, garantindo que o sensor esteja totalmente imerso no fluido para evitar erros de medição por bolhas de ar.

Como funciona a procedência e garantia deste equipamento?

O produto é fabricado pela IFM, atendendo aos rigorosos padrões de qualidade da marca e oferecendo garantia conforme as condições comerciais do fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto a ponto que permite a troca de dados e diagnósticos entre sensores e o CLP. (Ref.: Interfaces)

PNP/NPN

Tipos de transistor de saída que permitem a comutação de carga em sistemas de automação. (Ref.: Saídas)

G 1

Padrão de rosca externa (gas) de 1 polegada, utilizado para conexão em tubulações industriais. (Ref.: Conexão)

Sensor Ultrassônico

Tecnologia que utiliza ondas sonoras de alta frequência para medir a velocidade e o volume de fluxo de fluidos. (Ref.: Tipo de sensor)

Sinal Analógico

Saída de corrente ou tensão proporcional ao valor medido de vazão, usada para monitoramento contínuo. (Ref.: Saídas)
