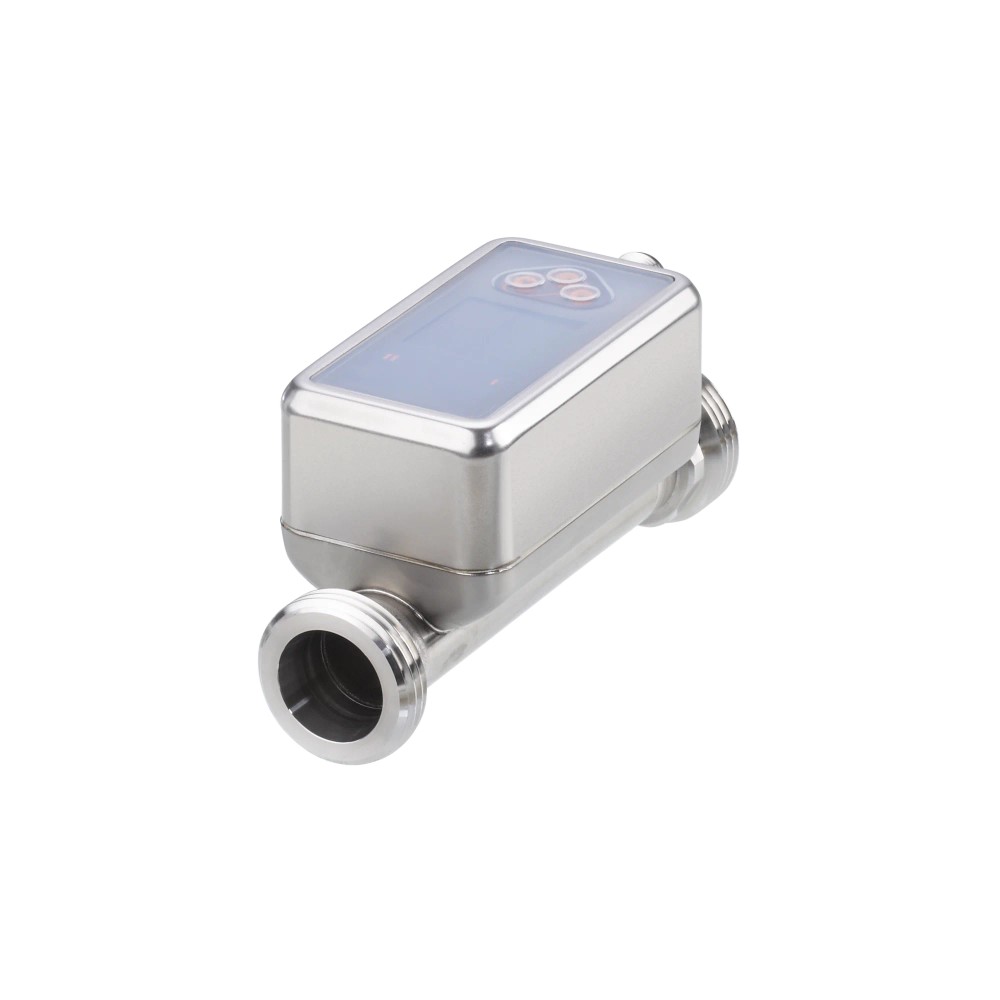

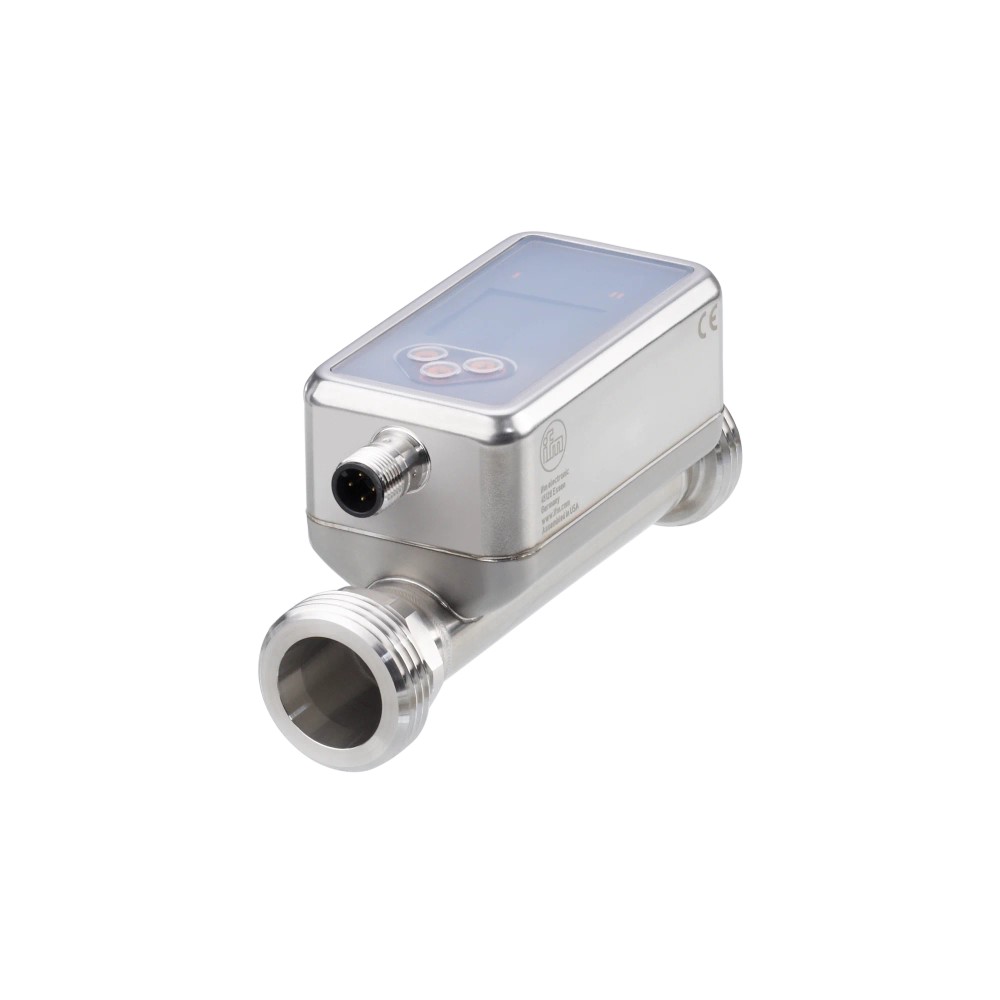

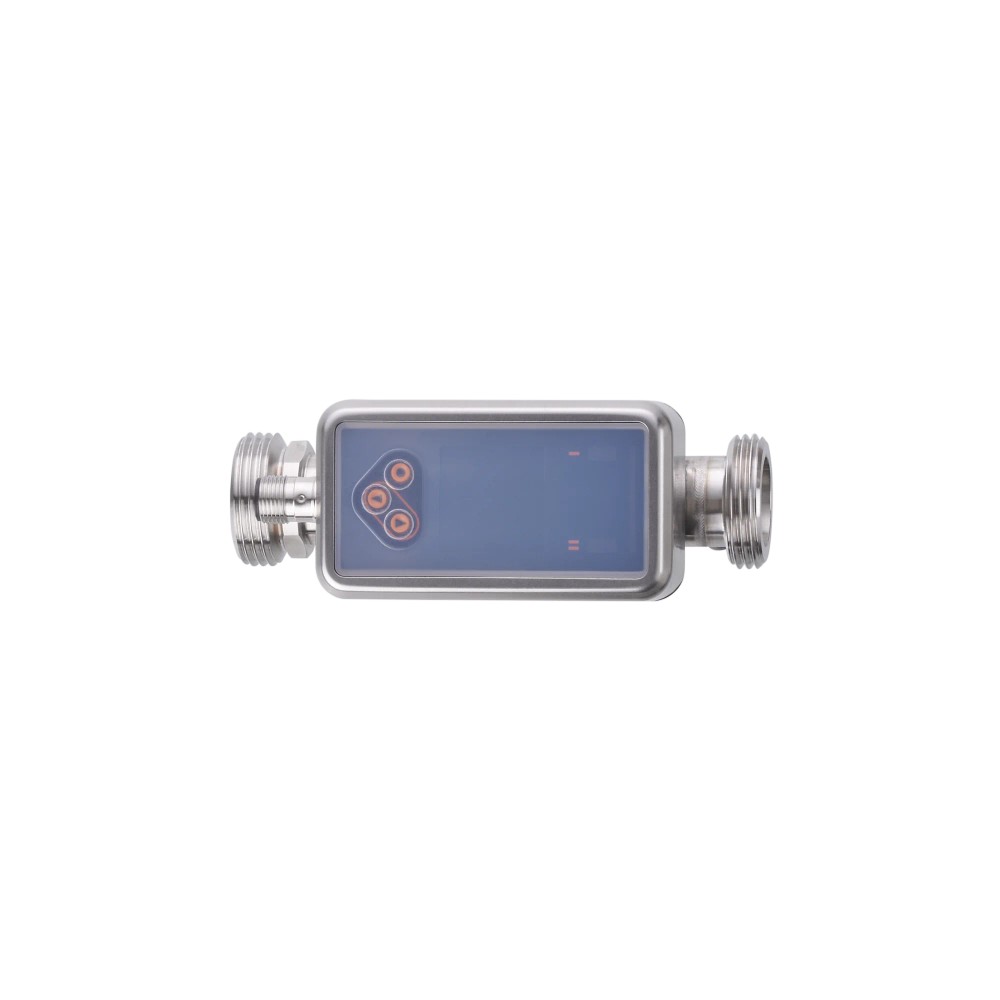

Sensor de Vazão Ultrassônico IFM SU8030

Pré-visualizar: SU8030 IFM - Sensor Vazão Ultrassônico IFM Monitoramento industrial 0,06-14,4m³/h IO-Link

SU8030 IFM - Sensor Vazão Ultrassônico IFM Monitoramento industrial 0,06-14,4m³/h IO-Link

Imagem meramente ilustrativa

R$ 6.819,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SU8030
EAN: 4021179356589
NCM do produto: 90261019

Destaques do Produto Faixa de Vazão 0,06 -...mais

Fechar menu

Saiba mais sobre: "SU8030 IFM - Sensor Vazão Ultrassônico IFM Monitoramento industrial 0,06-14,4m³/h IO-Link"

Destaques do Produto

Faixa de Vazão

0,06 - 14,4 m³/h

Tipo de Conexão

G 1

Protocolo

IO-Link

Material

Aço inoxidável

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SU8030 IFM - Sensor Vazão Ultrassônico com IO-Link

O SU8030 é um sensor de vazão ultrassônico da ifm projetado para o monitoramento preciso de líquidos em aplicações industriais. Ele opera em uma faixa de 0,06 a 14,4 m³/h e oferece versatilidade com saídas PNP/NPN, sinal analógico e protocolo IO-Link. O dispositivo é construído em aço inoxidável, garantindo durabilidade em ambientes com pressões de até 100 bar.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
Modelo	SU8030
Alcance de medição	0,06 - 14,4 m³/h
Resistência à pressão	100 bar
Temp. do fluido	-20 a 100 °C
Interface	IO-Link / Analógica / Comutação
Conexão	G 1
Material	Aço inoxidável

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de refrigeração industrial.
Circuitos de água de processo e lubrificantes.
Monitoramento de vazão em linhas de produção automatizadas (IO-Link).
Aplicações que exigem alta repetibilidade e ausência de partes móveis.

⚠ Considere outro se precisa de:

Instalação em tubulações com alta concentração de bolhas de ar ou gases.
Aplicação em fluidos com temperaturas superiores a 100 °C.
Uso em sistemas de alta pressão acima de 100 bar.
Montagem próxima a fontes de interferência eletromagnética intensa não blindadas.

APLICAÇÕES E USO

Monitoramento de fluxo em sistemas de resfriamento de máquinas-ferramenta.
Controle de dosagem e consumo de água em processos produtivos.
Gestão de fluidos lubrificantes em linhas de montagem.
Integração em sistemas de automação via IO-Link para diagnóstico de processo.

COMO ESCOLHER

Antes de comprar o SU8030 IFM - Sensor Vazão Ultrassônico com IO-Link, verifique estes pontos:

Quando utilizar o SU8030

Ideal para processos que exigem medição precisa de vazão de líquidos com até 14,4 m³/h e que demandam integração digital (IO-Link) ou diagnósticos frequentes do fluido.

Quando buscar alternativas

Considere outros modelos se o fluido for gasoso ou se a temperatura de operação ultrapassar consistentemente 100 °C, ou se a conexão de processo exigir diâmetros nominais superiores a DN25.

ESPECIFICAÇÕES TÉCNICAS

Dados Gerais
Tipo de sensor	Ultrassônico	Tecnologia de medição sem partes móveis
Função	Medição de vazão	Aplicação primária do dispositivo

Faixa de Medição
Faixa de medição	0,06...14,4 m³/h	Limite de operação volumétrica
Faixa de medição l/min	1...240 l/min	Limite de operação em vazão instantânea

Interfaces e Operação
Interface	Display digital com botões de controle	Operação local e configuração
Protocolo	IO-Link	Comunicação digital avançada

Dados Mecânicos
Conexão de processo	G 1 rosca externa DN25	Interface mecânica padrão
Material	Aço inoxidável	Compatibilidade química e durabilidade
Resistência à pressão	100 bar	Limite mecânico de segurança

COMPATIBILIDADE

Comunicação

• IO-Link

• Sinal de comutação (PNP/NPN)

• Sinal analógico

• Sinal de frequência

Conexões

Elétrica Conector M12

Processo G 1 rosca externa DN25

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Fluidos aquosos até 100 °C	✓	Dentro da especificação térmica nominal.
Sistemas de ar comprimido	✗	Sensor exclusivo para meios líquidos.
Pressões de sistema até 100 bar	✓	Resistência mecânica conforme projeto.
Ambientes com necessidade de comunicação digital	✓	Suporta protocolo IO-Link para integração.

INSTALAÇÃO

Como instalar o SU8030 IFM - Sensor Vazão Ultrassônico com IO-Link

Verifique se o trecho da tubulação está despressurizado.
Posicione o sensor em um trecho reto da tubulação para garantir fluxo estabilizado.
Aplique vedante adequado na rosca G 1 se necessário.
Rosqueie o sensor manualmente até o aperto inicial e finalize com a ferramenta adequada.
Conecte o conector elétrico conforme o diagrama de pinagem.
Realize o comissionamento através do display ou interface IO-Link.

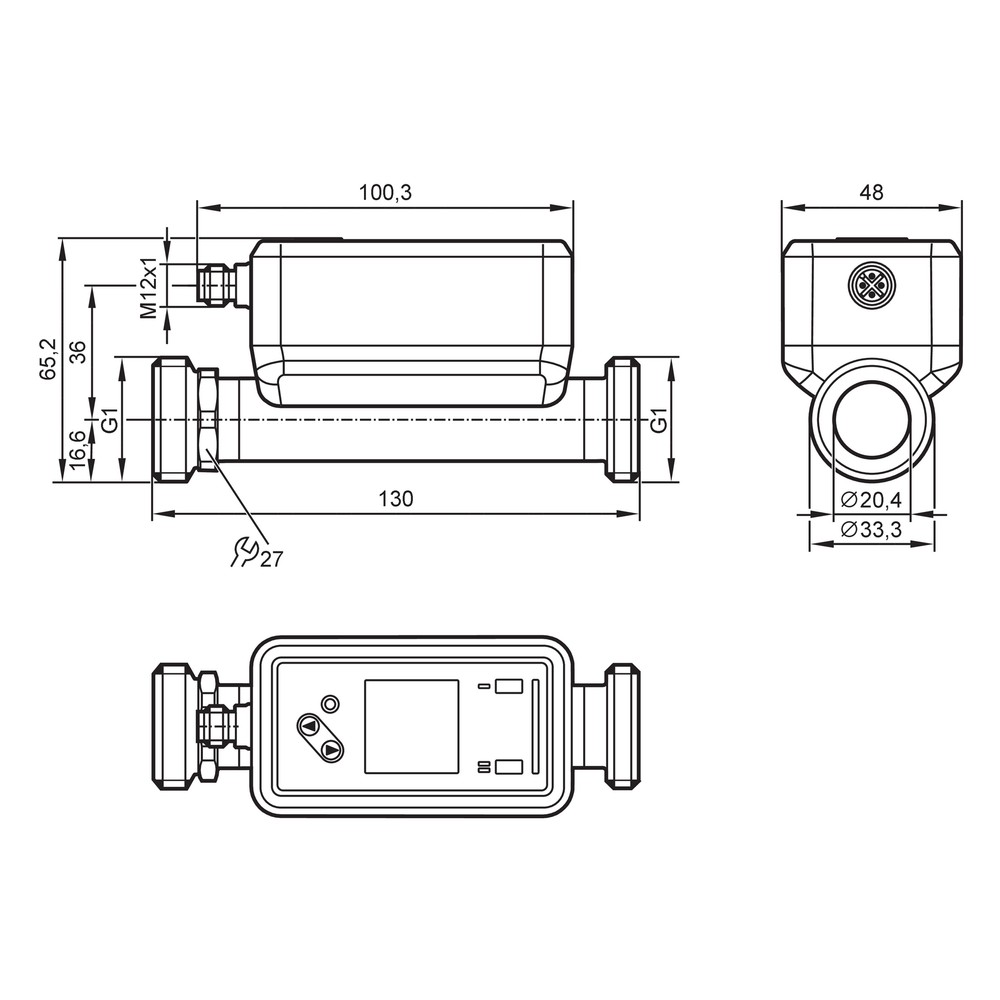

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de vazão instável ou flutuante.	Bolhas de ar ou gases aprisionados no fluido.	Verificar o purgo da tubulação e garantir fluxo laminar antes do ponto de medição.
Dano no sensor ou vazamento na rosca.	Pressão do sistema excedendo 100 bar.	Confirmar se a pressão nominal do sistema de tubulação está dentro do limite operacional de 100 bar.
Dados de processo não transmitidos.	Falha na parametrização via IO-Link.	Verificar integridade do cabo M12 e configuração do mestre IO-Link.
Deriva na medição ou desligamento do sensor.	Temperatura do fluido acima de 100 °C.	Medir a temperatura real do fluido com termômetro externo de precisão.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico SU8030 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de vazão SU8030 e qual sua principal função?

O SU8030 é um sensor de vazão ultrassônico desenvolvido pela ifm, destinado à medição de vazão em meios líquidos. Ele monitora vazão de 0,06 a 14,4 m³/h com saída multifuncional configurável, incluindo IO-Link.

Qual a tecnologia utilizada para medição de vazão neste sensor?

Este modelo é um dispositivo industrial compacto, operando com tecnologia ultrassônica para medição, sem partes móveis, o que aumenta a durabilidade.

Este sensor de vazão pode ser utilizado em sistemas de ar comprimido ou gás?

O dispositivo não é adequado para medição de gases ou vapores, sendo projetado exclusivamente para líquidos.

Quais são as limitações físicas de operação para este sensor?

Não deve ser operado em ambientes onde a temperatura do fluido exceda 100 °C ou pressione o sistema acima de 100 bar, conforme limites operacionais do datasheet.

O que fazer se o display não apresentar leitura ou indicar falha?

Geralmente indica falha na conexão elétrica ou desvio na faixa de medição configurada; verifique se a tensão de alimentação está dentro da faixa nominal.

Por que a leitura de vazão está oscilando de forma irregular?

O sintoma de leituras instáveis pode ser causado por bolhas de ar no fluido ou turbulência excessiva; recomenda-se verificar a instalação hidráulica para garantir fluxo laminar.

Por que optar pelo SU8030 em vez de um sensor analógico simples?

Este sensor possui IO-Link, permitindo integração direta com sistemas de automação digital, o que facilita o diagnóstico remoto em comparação com sensores analógicos convencionais.

Como comparar o SU8030 com outros modelos da série SU?

A escolha entre modelos depende da faixa de medição necessária e do tipo de conexão ao processo; o SU8030 é otimizado para a faixa de 0,06 a 14,4 m³/h.

Quais cuidados devo ter ao instalar o sensor na tubulação?

A instalação requer rosca G1 e alinhamento adequado para evitar cavitação; certifique-se de seguir o torque de aperto especificado no manual técnico.

Como verificar a garantia e procedência do produto?

A ifm garante a procedência industrial e o suporte técnico direto através da estrutura da Melhor Indústria, assegurando conformidade com as especificações do fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial bidirecional ponto-a-ponto que permite configuração e diagnóstico remoto de sensores. (Ref.: Interface de comunicação)

Ultrassônico

Princípio de medição que utiliza ondas sonoras de alta frequência para calcular a velocidade do fluido e, consequentemente, a vazão. (Ref.: Tipo de sensor)

PNP/NPN

Configuração de saída de comutação do sensor, onde PNP comuta para o positivo e NPN para o negativo. (Ref.: Especificações técnicas)

G 1 Rosca externa

Padrão de rosca BSPP para conexão ao processo conforme norma industrial. (Ref.: Tipo de conexão)

DN25

Diâmetro nominal da tubulação de 25 mm, indicando a classe de tamanho para o qual o sensor é compatível. (Ref.: Conexão ao processo)
