Sensor de Vazão Ultrassônico IFM SU8020

Pré-visualizar: SU8020 IFM - Sensor de Vazão Ultrassônico IFM Monitoramento de Vazão 0,06-14,4 m³/h, IO-Link

SU8020 IFM - Sensor de Vazão Ultrassônico IFM Monitoramento de Vazão 0,06-14,4 m³/h, IO-Link

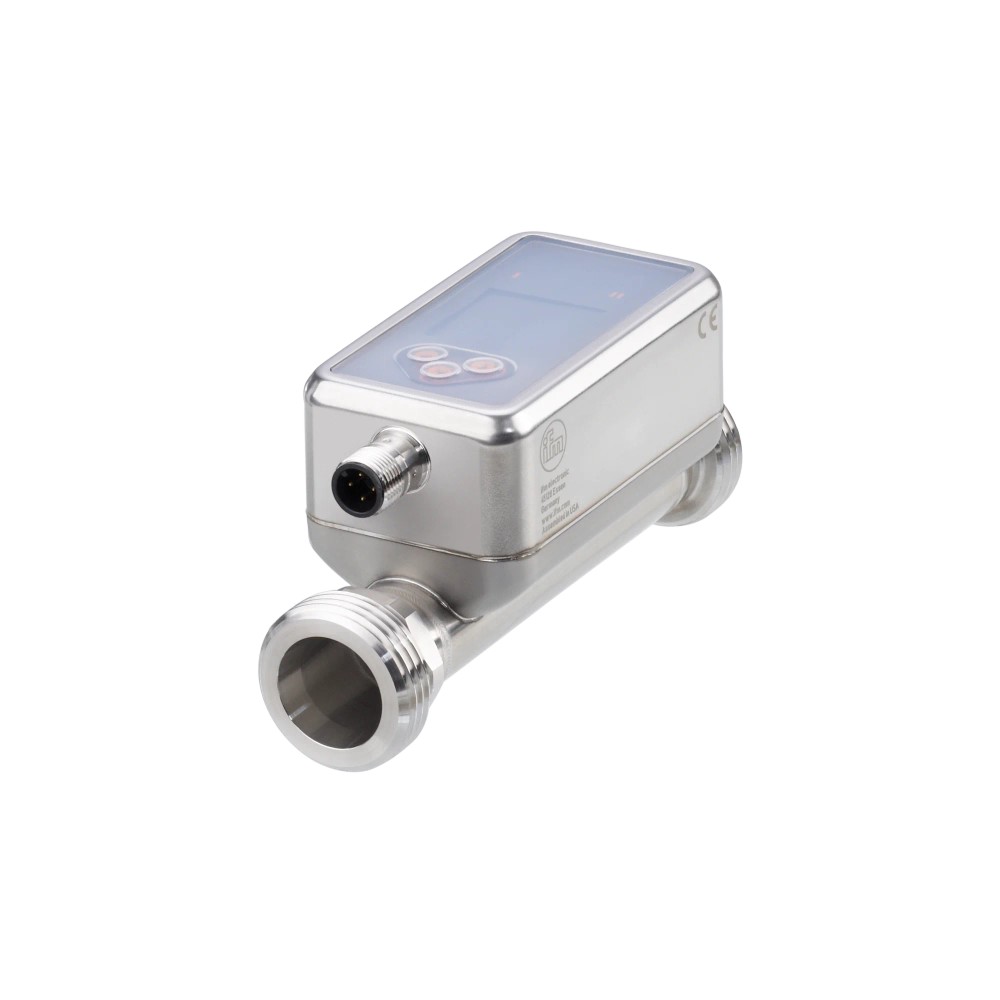

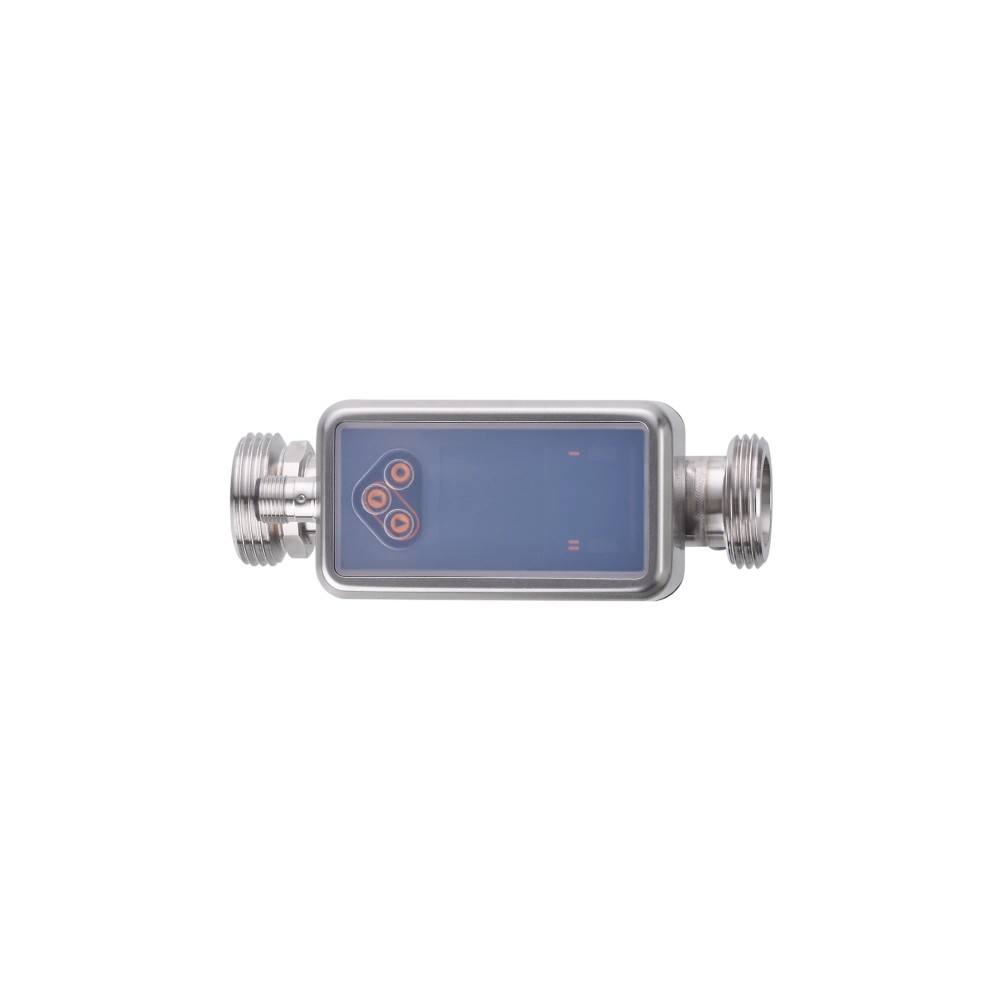

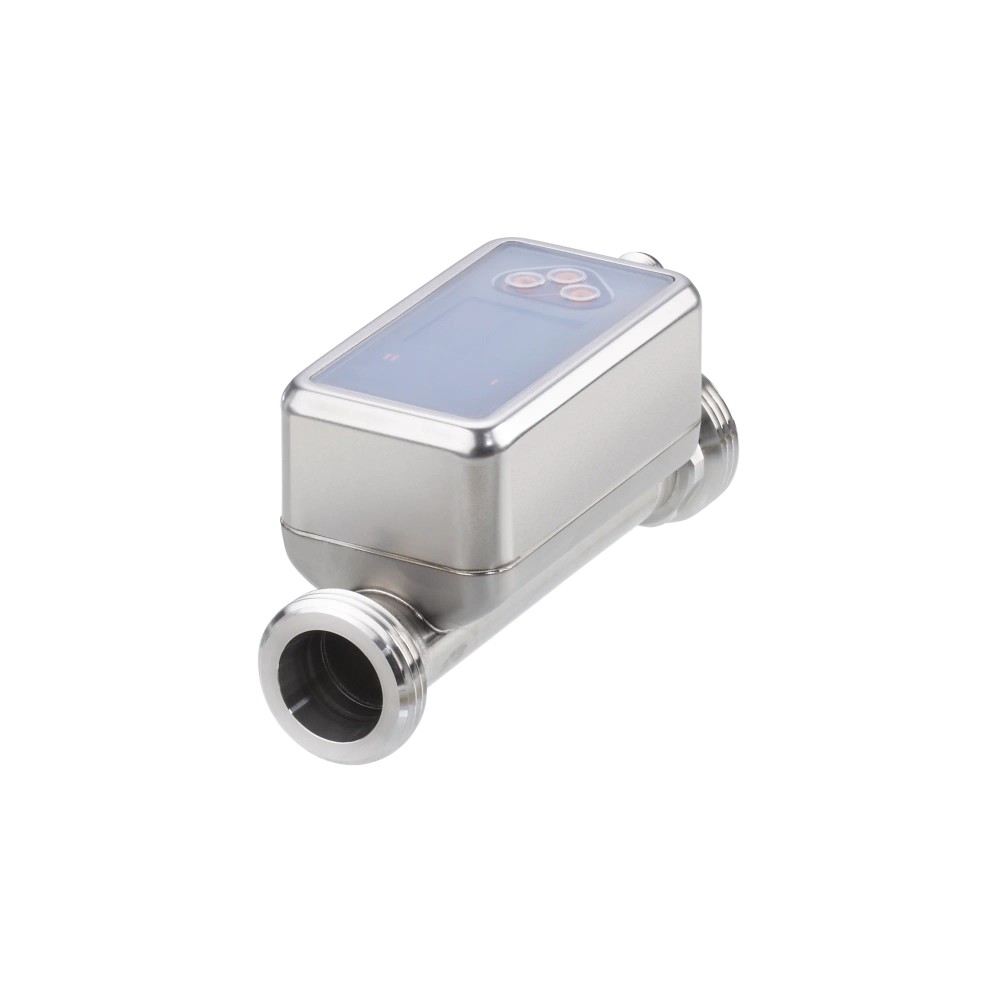

Imagem meramente ilustrativa

R$ 6.184,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SU8020
EAN: 4021179341004
NCM do produto: 90261019

Destaques do Produto Faixa de vazão...mais

Fechar menu

Saiba mais sobre: "SU8020 IFM - Sensor de Vazão Ultrassônico IFM Monitoramento de Vazão 0,06-14,4 m³/h, IO-Link"

Destaques do Produto

Faixa de vazão

0,06...14,4 m³/h (1...240 l/min)

Conexão de processo

G 1 rosca externa DN25

Temperatura do fluido

-20...100 °C

Pressão especificada

Resistência à pressão de 100 bar

Comunicação

IO-Link

Saídas

PNP/NPN, pulso, analógica, frequência, diagnóstico e comutação do totalizador

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Vazão Ultrassônico IFM SU8020, 0,06–14,4 m³/h, IO-Link

O IFM SU8020 é um sensor ultrassônico para monitoramento de vazão. Mede vazões de 0,06 a 14,4 m³/h (1 a 240 l/min) e oferece comunicação IO-Link, além de sinais de saída de comutação, pulso, analógico, frequência e diagnóstico. Sua conexão de processo é G 1 rosca externa DN25, e a temperatura do fluido especificada vai de -20 a 100 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Ultrassônico para vazão
Faixa de medição	0,06...14,4 m³/h; 1...240 l/min
Temperatura do fluido	-20...100 °C
Resistência à pressão	100 bar
Conexão de processo	G 1 rosca externa DN25
Sinais de saída	Comutação PNP/NPN, pulso, analógico, frequência, diagnóstico e comutação do totalizador
Comunicação	IO-Link
Marca / modelo	IFM SU8020
GTIN	4021179341004

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Linhas de processo em que a vazão a monitorar esteja dentro da faixa especificada de 0,06 a 14,4 m³/h (1 a 240 l/min).
Instalações cujo fluido opere entre -20 e 100 °C e cuja conexão de processo seja compatível com G 1 rosca externa DN25.
Sistemas que utilizem IO-Link ou uma das opções de sinal de saída informadas na ficha.

⚠ Considere outro se precisa de:

Aplicações em que a vazão de processo fique fora da faixa de medição especificada.
Condições em que a temperatura do fluido exceda o intervalo de -20 a 100 °C ou a pressão ultrapasse a resistência especificada de 100 bar.
Instalações cuja conexão de processo não seja compatível com G 1 rosca externa DN25, sem adaptador ou alteração de tubulação validados pelo projeto.

APLICAÇÕES E USO

Aplicação declarada: monitoramento de vazão em processo, desde que a vazão esteja entre 0,06 e 14,4 m³/h (1 a 240 l/min).
Possibilidade de integração a sistemas de automação que utilizem IO-Link ou os sinais de saída listados; a compatibilidade elétrica precisa ser confirmada com o datasheet e as especificações das entradas do controlador.
A ficha declara operação com fluido entre -20 e 100 °C e resistência à pressão de 100 bar. Não informa, neste contexto, compatibilidade com fluidos específicos, materiais molhados ou condições particulares de instalação; valide esses requisitos com o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de Vazão Ultrassônico IFM SU8020, 0,06–14,4 m³/h, IO-Link, verifique estes pontos:

Escolha o SU8020 quando

A vazão necessária estiver entre 0,06 e 14,4 m³/h, a temperatura do fluido estiver entre -20 e 100 °C e a instalação puder receber conexão G 1 rosca externa DN25. Considere também se a interface IO-Link ou os sinais de saída disponíveis atendem à arquitetura de controle.

Avalie outra configuração quando

A faixa de vazão, a temperatura, a resistência à pressão ou a conexão exigidas pelo processo não corresponderem aos limites e à conexão informados para este modelo. Consulte o datasheet para confirmar requisitos não especificados nesta ficha, como características elétricas detalhadas e condições específicas de montagem.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor ultrassônico de vazão IFM SU8020	Identificação do modelo conforme dados do anúncio e do catálogo.
Aplicação	Vazão	Aplicação declarada na ficha do produto.
SKU / Part Number	SU8020	Código de identificação do produto.
GTIN	4021179341004	Código global de identificação informado no anúncio.
Categoria	Monitoramento de condição	Classificação apresentada nos dados do produto.

Faixa de medição
Alcance de medição	0,06...14,4 m³/h	Faixa de medição declarada.
Alcance de medição	1...240 l/min	Faixa equivalente apresentada na ficha.

Saídas e comunicação
Saídas e sinais	PNP/NPN; sinal de comutação; sinal de pulso; sinal analógico; sinal de frequência; sinal de diagnóstico; sinal de comutação do totalizador	Tipos de sinal listados nos dados do anúncio; detalhes elétricos devem ser consultados no datasheet.
Interface de comunicação	IO-Link	Interface de comunicação informada na ficha.

Condições de processo
Temperatura do fluido	-20...100 °C	Intervalo especificado para o fluido.
Resistência à pressão	100 bar	Valor de resistência à pressão declarado; consulte o datasheet para as condições de aplicação.

Dados mecânicos e conexão
Conexão de processo	G 1 rosca externa DN25	Tipo e dimensão de conexão indicados na ficha.
Peso	542,95 g	Valor informado nos atributos do catálogo; confirme o peso da unidade fornecida no documento técnico, se necessário.

COMPATIBILIDADE

Comunicação

• IO-Link.

• Sinais de saída informados: comutação PNP/NPN, pulso, analógico, frequência, diagnóstico e comutação do totalizador. Os detalhes elétricos e de configuração devem ser conferidos no datasheet.

Conexões

Elétrica A ficha informa saídas PNP/NPN e IO-Link, mas não especifica conector, pinagem, tensão de alimentação ou corrente. Verifique o datasheet do SU8020 antes de selecionar cabos, entradas de CLP ou acessórios elétricos.

Processo G 1 rosca externa DN25. A compatibilidade mecânica depende da conexão correspondente na tubulação e da validação da montagem para o processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo com vazão entre 0,06 e 14,4 m³/h (1 a 240 l/min).	✓	A faixa está dentro do alcance de medição informado para o SU8020.
Fluido operando entre -20 e 100 °C, com pressão dentro da resistência especificada de 100 bar.	✓	Temperatura e resistência à pressão correspondem aos limites declarados na ficha; confirme também as condições específicas do processo no datasheet.
Tubulação com conexão de processo G 1 rosca externa DN25 correspondente.	✓	A conexão informada para o sensor corresponde à interface especificada no cenário.
Instalação que exige conexão de processo diferente de G 1 rosca externa DN25, sem adaptação validada.	✗	A conexão indicada para o produto não corresponde à exigida. A ficha não informa adaptadores compatíveis.
Processo com vazão, temperatura ou pressão fora dos limites especificados.	✗	A condição ultrapassa um ou mais limites declarados para medição, temperatura do fluido ou resistência à pressão.

INSTALAÇÃO

Como instalar o Sensor de Vazão Ultrassônico IFM SU8020, 0,06–14,4 m³/h, IO-Link

Confirme no projeto se a vazão de operação está dentro da faixa especificada para o SU8020.
Verifique se a temperatura do fluido e a pressão do processo respeitam os limites informados.
Confira a compatibilidade mecânica entre a tubulação e a conexão G 1 rosca externa DN25; não presuma compatibilidade com outras roscas ou adaptadores.
Consulte o datasheet para identificar os requisitos de montagem e as especificações elétricas antes de instalar.
Selecione a interface de comunicação ou o tipo de sinal necessário e valide a compatibilidade com o sistema de controle.
Após a montagem e a ligação conforme a documentação do fabricante, verifique a leitura de vazão e a comunicação ou o sinal no controlador.

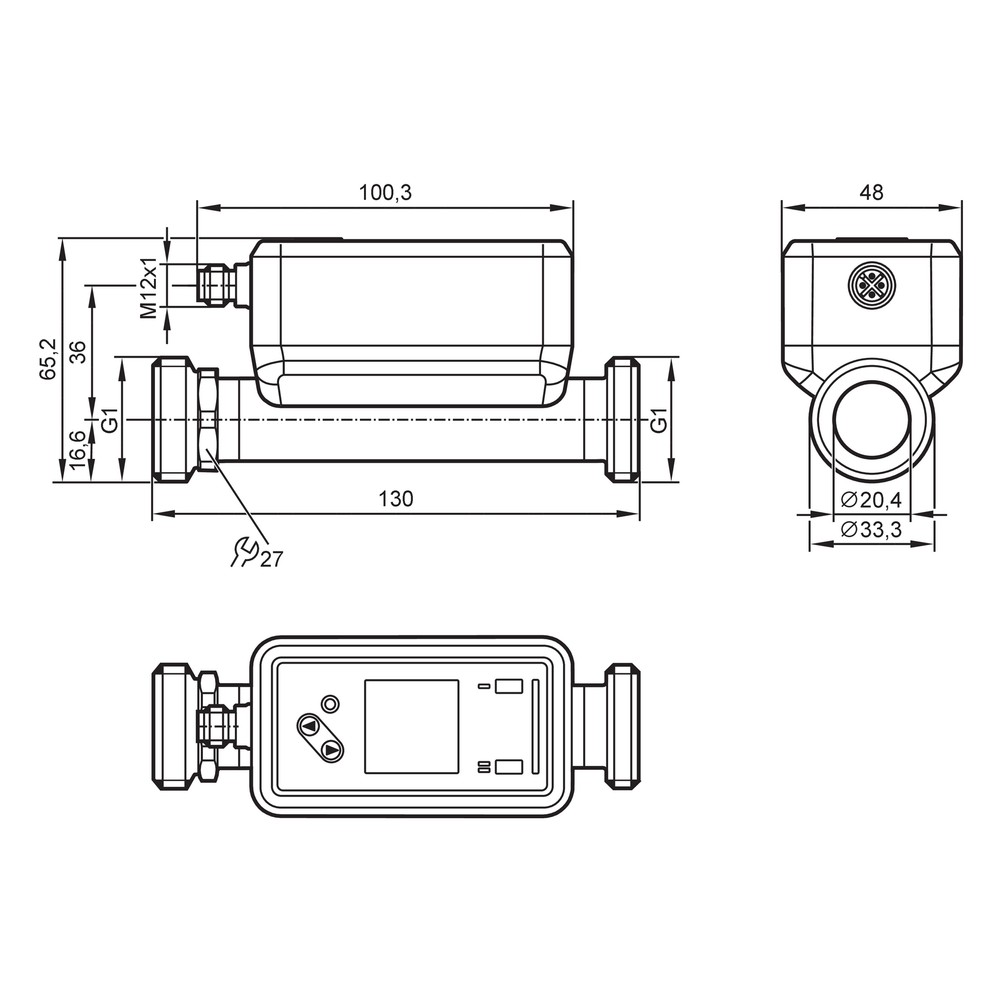

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O valor de vazão indicado não corresponde à condição esperada do processo.	A vazão real pode estar fora da faixa de medição ou as condições de processo podem não corresponder à aplicação prevista.	Compare a vazão real com o intervalo de 0,06 a 14,4 m³/h (1 a 240 l/min) e confira a leitura e as condições de processo conforme o datasheet.
O controlador não reconhece a comunicação IO-Link.	A interface, a ligação ou a configuração do sistema pode não corresponder aos requisitos do sensor; a ficha resumida não informa pinagem nem detalhes elétricos.	Confira no datasheet o esquema de ligação e os requisitos de IO-Link; valide também a configuração da porta e do controlador utilizado.
A saída de comutação ou outro sinal não aparece no sistema de controle.	Pode haver incompatibilidade entre o tipo de saída selecionado e a entrada do controlador, ou uma ligação incorreta.	Verifique qual saída está sendo utilizada, confirme a compatibilidade da entrada do controlador e compare a ligação com o datasheet.
Há dificuldade para instalar o sensor na tubulação.	A conexão disponível pode não corresponder à G 1 rosca externa DN25 especificada.	Confira a conexão da tubulação e compare-a com o desenho dimensional e as informações de conexão do datasheet antes de forçar a montagem.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM SU8020 em português (Datasheet) Desenho em escala do SU8020 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SU8020 e para que serve?

É um sensor ultrassônico destinado ao monitoramento de vazão. A ficha informa medição de 0,06 a 14,4 m³/h e comunicação IO-Link, além de outros sinais de saída.

Quais sinais e comunicação esse sensor oferece?

A ficha lista IO-Link e sinais PNP/NPN, de comutação, pulso, analógico, frequência, diagnóstico e comutação do totalizador. Consulte o datasheet para confirmar detalhes elétricos e de configuração.

Ele serve para uma vazão acima de 14,4 m³/h?

A faixa especificada termina em 14,4 m³/h (240 l/min). Para vazões acima desse limite, esta ficha não confirma a adequação do SU8020.

Posso instalar em uma tubulação com conexão diferente de G 1 rosca externa DN25?

A conexão informada para o sensor é G 1 rosca externa DN25. A ficha não especifica adaptadores para outras conexões, então é necessário validar qualquer adaptação com o fabricante e o projeto da instalação.

O sensor está instalado, mas a leitura de vazão parece incorreta. O que verifico antes de trocar?

Compare a vazão real com a faixa de medição e confirme as condições do processo. Verifique também se a leitura e a instalação seguem as orientações do datasheet.

O CLP não recebe sinal do SU8020; o que devo conferir?

Confirme se a entrada do CLP corresponde ao tipo de saída usado e consulte no datasheet a ligação e os requisitos elétricos. A ficha resumida não informa pinagem, tensão de alimentação ou corrente.

Este modelo é indicado se a temperatura do fluido passar de 100 °C?

A faixa de temperatura do fluido especificada é de -20 a 100 °C. A ficha não confirma operação acima de 100 °C.

Este sensor pode ser usado quando a pressão do processo excede 100 bar?

A resistência à pressão informada é de 100 bar. A ficha não declara adequação para condições acima desse valor.

O que preciso verificar antes de instalar o sensor na tubulação?

Confirme a conexão G 1 rosca externa DN25, a faixa de vazão e os limites de temperatura e pressão do processo. Consulte o datasheet para os detalhes de montagem e ligação elétrica.

O produto acompanha cabos, adaptadores ou outros acessórios?

A ficha fornecida não informa acessórios incluídos. Confirme o conteúdo do fornecimento com o vendedor antes da compra.

GLOSSÁRIO TÉCNICO

Vazão

Volume de fluido que atravessa uma seção por unidade de tempo. (Ref.: alcance de medição 0,06...14,4 m³/h; 1...240 l/min)

Sensor ultrassônico de vazão

Sensor identificado na ficha como ultrassônico, destinado à medição ou ao monitoramento de vazão. (Ref.: tipo de sensor)

IO-Link

Interface de comunicação indicada para o sensor; a ficha resumida não detalha versão ou parâmetros de configuração. (Ref.: IO-Link)

PNP/NPN

Tipos de saída de comutação listados na ficha do produto. A compatibilidade elétrica deve ser conferida com a entrada do controlador. (Ref.: especificações técnicas)

G 1 rosca externa DN25

Conexão de processo especificada para a instalação mecânica do sensor. (Ref.: conexão)
