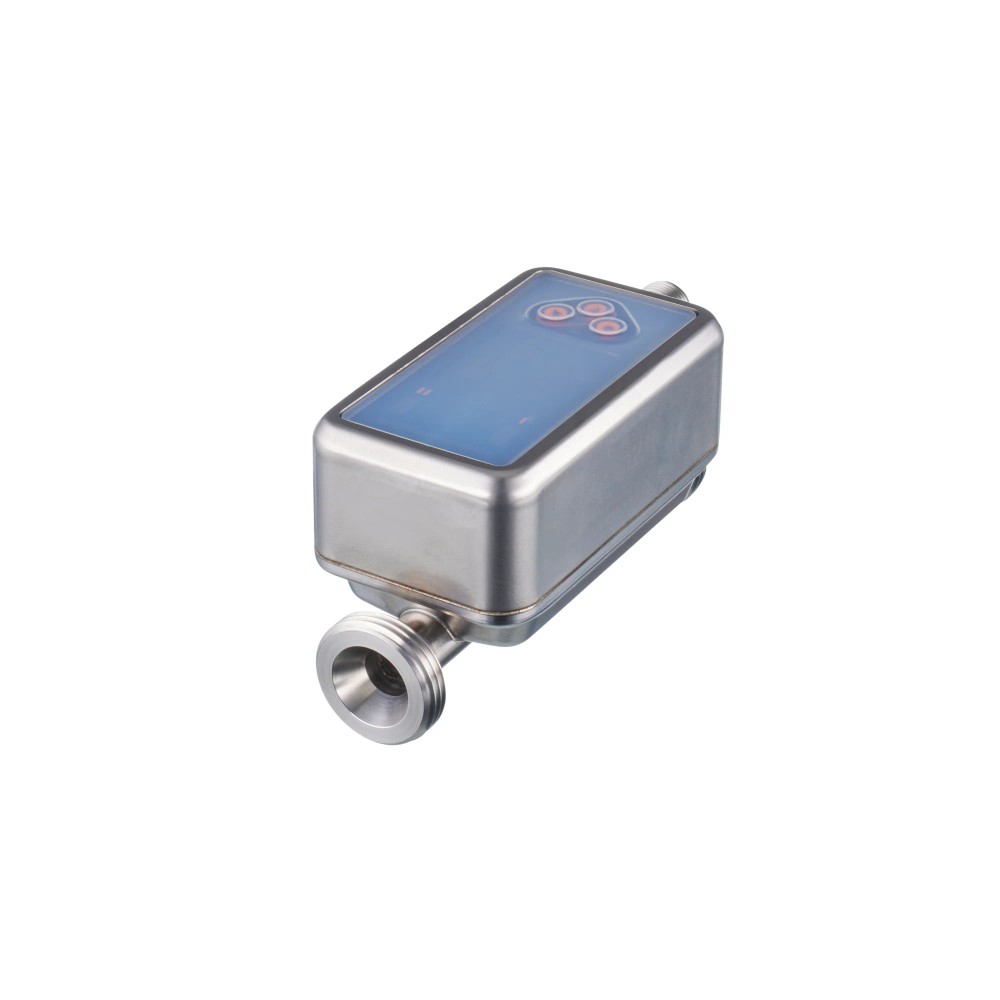

Imagem meramente ilustrativa

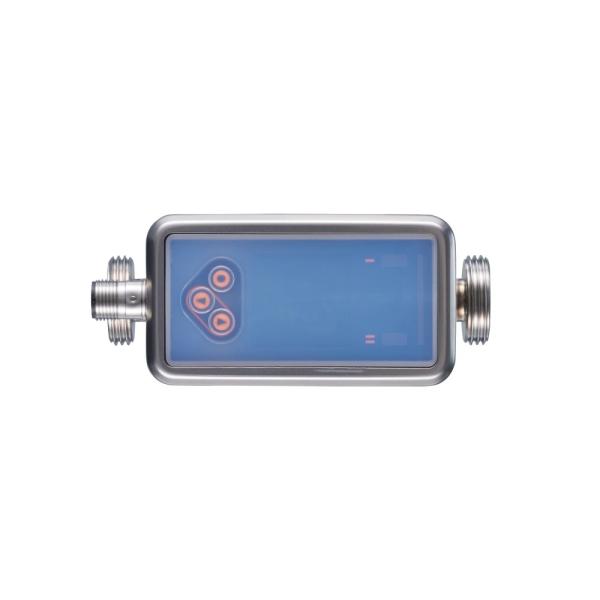

Imagem meramente ilustrativa

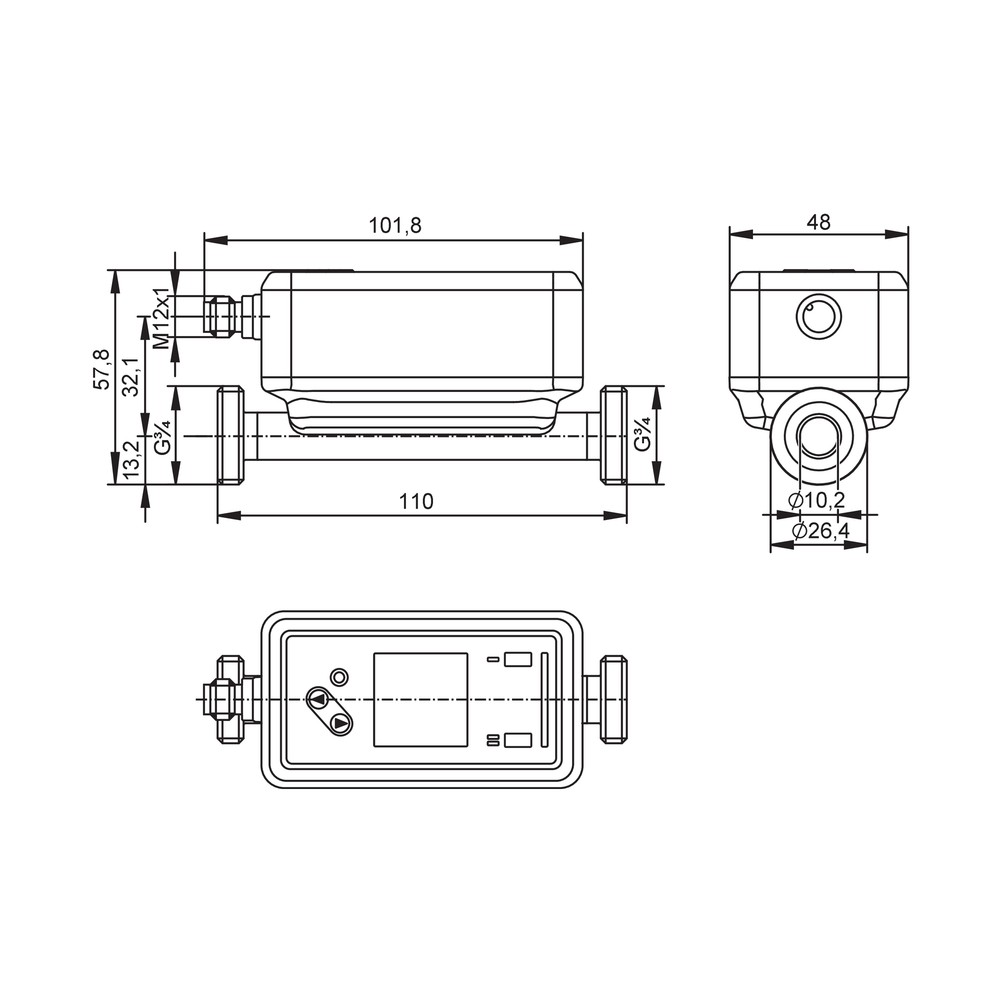

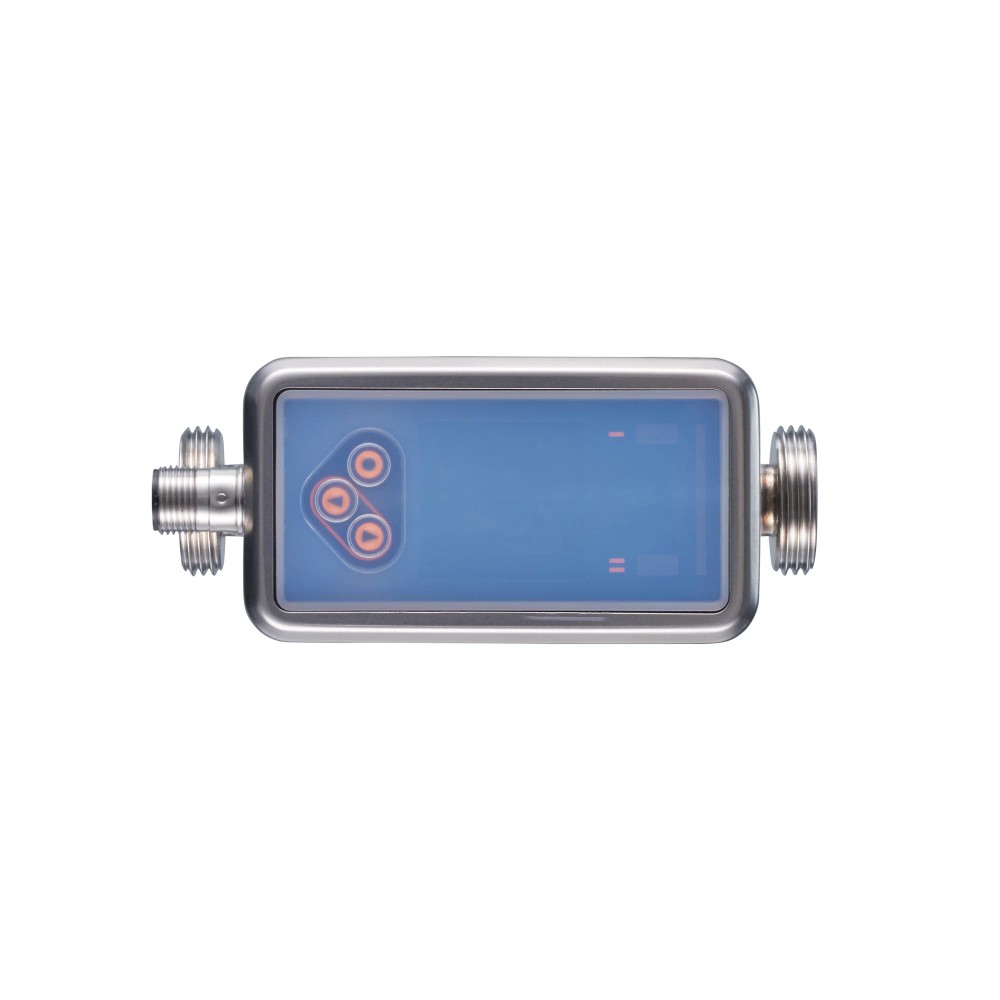

Imagem meramente ilustrativa

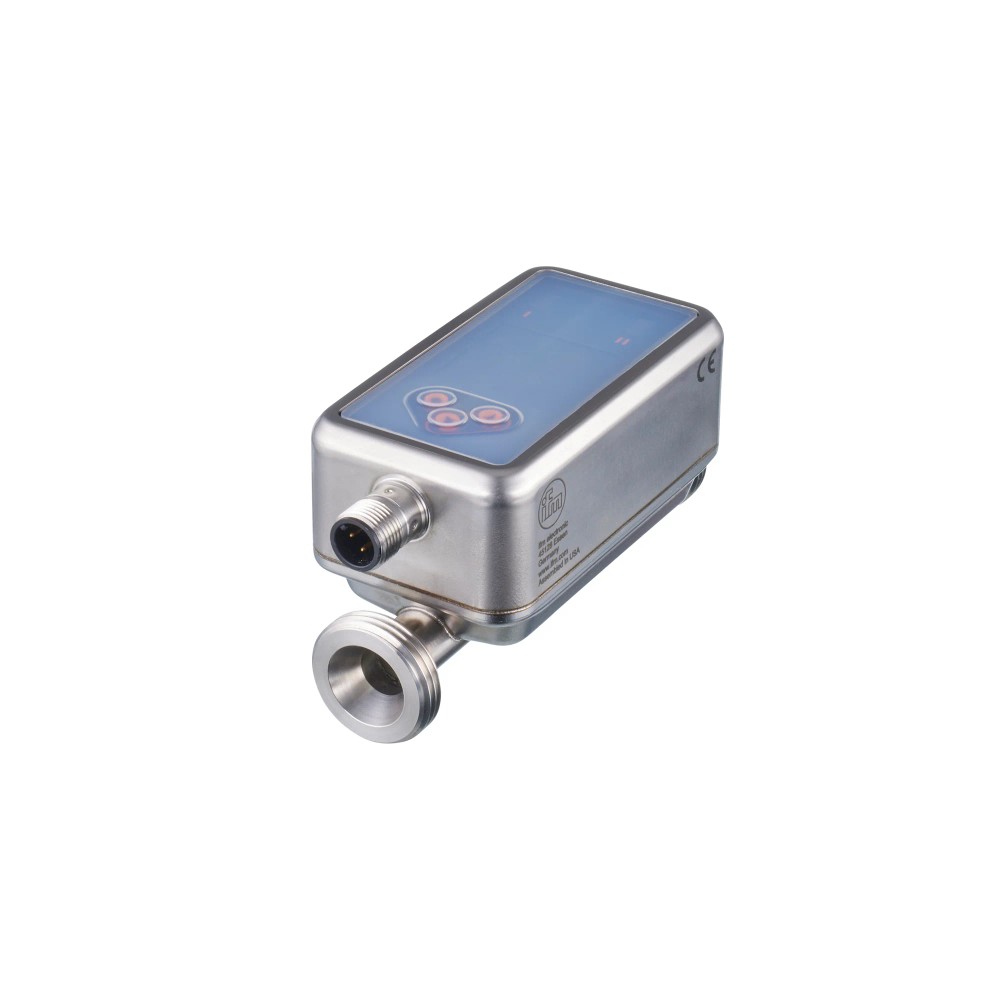

Imagem meramente ilustrativa
- Referência do fabricante: SU7030
- EAN: 4021179356558
- NCM do produto: 90261019
Destaques do Produto
Faixa de Vazão
0,03 a...mais
Saiba mais sobre: "SU7030 IFM - Sensor de Vazão Ultrassônico IFM Medição de vazão industrial 0,03-4,5 m³/h G 3/4"
Destaques do Produto
Faixa de Vazão
0,03 a 4,5 m³/h
Tipo de Conexão
G 3/4
Temperatura
-20 a 100 °C
Protocolo
IO-Link / Analógico
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o SU7030 IFM - Sensor de Vazão Ultrassônico 0,03-4,5 m³/h G 3/4
O sensor de vazão ultrassônico SU7030 da IFM é uma solução robusta para o monitoramento preciso de vazão em líquidos industriais. Com capacidade de medição entre 0,03 e 4,5 m³/h, opera sob condições exigentes como pressões de até 100 bar e temperaturas de -20 a 100 °C. O equipamento oferece versatilidade de sinal, incluindo IO-Link, analógico e pulso, garantindo integração flexível em sistemas de automação.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | IFM |
| SKU | SU7030 |
| Tecnologia | Ultrassônico |
| Alcance | 0,03-4,5 m³/h |
| Pressão Máx. | 100 bar |
| Temperatura | -20...100 °C |
| Conexão | G 3/4 |
| Saída | IO-Link, PNP/NPN |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Sistemas de refrigeração industrial
- Monitoramento de linhas de lubrificação
- Processos de tratamento de água e fluidos condutivos
- Aplicações que requerem integração via IO-Link
⚠ Considere outro se precisa de:
- Tubulações com presença frequente de bolhas de ar não eliminadas
- Aplicações com fluidos agressivos que degradam o aço inoxidável
- Ambientes com vibração mecânica extrema que excedam as normas de fixação
- Uso em sistemas de alta pressão superiores a 100 bar
APLICAÇÕES E USO
- Monitoramento de circuitos de resfriamento em máquinas operatrizes.
- Controle de dosagem e monitoramento de vazão em sistemas hidráulicos industriais.
- Verificação de fluxo em linhas de refrigeração secundária.
- Integração em sistemas de gestão de energia (medidores de eficiência).
COMO ESCOLHER
Antes de comprar o SU7030 IFM - Sensor de Vazão Ultrassônico 0,03-4,5 m³/h G 3/4, verifique estes pontos:
Quando escolher o SU7030
Indicado quando é necessário monitorar fluxos de líquidos compatíveis com aço inoxidável em faixas de até 4,5 m³/h com necessidade de saídas versáteis (IO-Link/Analógico).
Quando buscar outra alternativa
Se a aplicação exigir medição de fluidos altamente viscosos, gases ou vazões superiores a 4,5 m³/h, consulte a linha de sensores de fluxo IFM de maior porte ou tecnologia alternativa.
ESPECIFICAÇÕES TÉCNICAS
| Dados de Operação | ||
|---|---|---|
| Tipo de sensor | Ultrassônico | Princípio de medição aplicado para detecção de vazão. |
| Faixa de medição | 0,03...4,5 m³/h | Limite operacional nominal para medição contínua. |
| Temperatura do fluido | -20...100 °C | Faixa de operação suportada pelo material do sensor. |
| Resistência à pressão | 100 bar | Pressão máxima de operação estática suportada pela carcaça. |
| Interface e Conectividade | ||
|---|---|---|
| Interface | IO-Link | Protocolo de comunicação para integração digital. |
| Especificações de sinal | PNP/NPN, pulso, analógico, frequência, diagnóstico | Capacidades multifuncionais de saída para controle de processos. |
| Dados Mecânicos | ||
|---|---|---|
| Conexão de processo | G 3/4 rosca externa DN20 | Padrão de acoplamento mecânico na tubulação. |
| Material do corpo | Aço inoxidável | Composição do invólucro para resistência química e durabilidade. |
| Tipo de conector | M12 | Padrão industrial para conexão elétrica do dispositivo. |
COMPATIBILIDADE
Comunicação
• IO-Link
• Sinal de comutação
• Sinal de pulso
• Sinal analógico
• Sinal de frequência
Conexões
Elétrica
Conector circular M12
Processo
G 3/4 rosca externa DN20
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Fluidos condutivos e não condutivos | ✓ | O princípio ultrassônico não depende da condutividade elétrica do meio. |
| Presença de bolhas de ar significativas | ✗ | Bolhas de ar dispersam a onda ultrassônica, causando erros de medição significativos. |
| Ambientes industriais com alta pressão (até 100 bar) | ✓ | O design em aço inoxidável suporta as pressões nominais especificadas. |
INSTALAÇÃO
Como instalar o SU7030 IFM - Sensor de Vazão Ultrassônico 0,03-4,5 m³/h G 3/4
- Verifique a integridade da rosca G 3/4 na tubulação.
- Garanta que o sentido do fluxo coincida com a seta impressa no corpo do sensor.
- Aplique vedação adequada na rosca externa para evitar vazamentos.
- Conecte o conector M12 certificando-se de que esteja bem rosqueado.
- Verifique se o sensor está totalmente imerso no meio fluido.
- Configure as saídas e parâmetros via IO-Link ou painel frontal conforme necessidade do processo.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Leituras instáveis ou intermitentes de vazão. | Presença de bolhas de ar no meio líquido. | Verificar se a tubulação está completamente purgada e sem ar aprisionado. |
| Ausência de sinal no controlador (CLP). | Falha na conexão do conector M12. | Inspecionar continuidade do cabo e firmeza do conector M12. |
| Sinal analógico ou de comutação divergente do real. | Parâmetros de configuração incorretos (IO-Link). | Validar os parâmetros configurados através da interface de diagnóstico. |
| Desvio gradual na precisão da medição. | Deposição de sedimentos no sensor. | Inspecionar visualmente o sensor quanto a incrustações ou sujeira. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor SU7030 da IFM?
O SU7030 é um sensor de vazão ultrassônico da IFM, projetado para medição precisa de vazão em meios líquidos com alcance de 0,03 a 4,5 m³/h.
Para quais tipos de aplicação este sensor é indicado?
Ele é indicado para aplicações industriais que exigem monitoramento de vazão em tempo real com alta resistência à pressão (até 100 bar) e temperatura de fluido entre -20 e 100 °C.
Existe alguma aplicação onde este sensor não deve ser usado?
Este sensor não é adequado para medir gases ou meios com altas concentrações de partículas sólidas que possam obstruir ou interferir na propagação das ondas ultrassônicas.
Quais restrições de instalação devem ser observadas?
O sensor não deve ser instalado em tubulações que apresentem vibrações mecânicas excessivas ou choque térmico fora da faixa especificada de -20 a 100 °C.
O que pode estar causando leituras incorretas no meu sensor?
Sintomas comuns incluem leituras instáveis ou erros de sinal, frequentemente causados por bolhas de ar na tubulação ou preenchimento incompleto da linha.
Como diagnosticar falhas de medição antes de substituir a peça?
Verifique primeiramente a integridade das conexões elétricas e se o fluido está livre de bolhas de ar e impurezas, além de confirmar se a instalação está na seção reta da tubulação recomendada.
Por que escolher este modelo em vez de um sensor de fluxo mecânico tradicional?
O SU7030 se diferencia por possuir interface IO-Link integrada, permitindo diagnósticos avançados e parametrização digital, além de saídas multifuncionais configuráveis.
O sensor precisa de componentes adicionais para funcionar?
O sensor é uma unidade completa com processamento eletrônico integrado; o uso de acessórios como cabos M12 de conexão deve ser verificado separadamente conforme a necessidade da infraestrutura da planta.
Quais cuidados tomar durante a instalação hidráulica?
A instalação deve seguir o sentido da seta de fluxo indicada no corpo do produto, garantindo que o sensor esteja totalmente imerso no meio líquido para evitar medições errôneas.
Qual a procedência deste equipamento?
O produto é original IFM, com procedência garantida através do faturamento direto pela IFM Electronic Ltda. e suporte técnico especializado.
GLOSSÁRIO TÉCNICO
IO-Link
Protocolo de comunicação industrial que permite a troca bidirecional de dados entre sensores e controladores, facilitando a parametrização e o diagnóstico remoto.
PNP/NPN
Tipos de configuração de saída de comutação que determinam como o sinal elétrico é chaveado (positivo ou negativo em relação à carga).
G 3/4
Padrão de rosca cilíndrica de polegada utilizado em conexões hidráulicas (Ref.: Conexão de processo).
Ultrassônico
Tecnologia de medição que utiliza ondas sonoras de alta frequência para determinar a velocidade e, consequentemente, a vazão do fluido.
DN20
Diâmetro nominal da tubulação de 20 mm, correspondente à capacidade de passagem da conexão G 3/4.
