Sensor de Vazão Ultrassônico IFM SU7020

Pré-visualizar: SU7020 IFM - Sensor de Vazão Ultrassônico IFM Medição de vazão 0,5...75 l/min, IO-Link, G 3/4

SU7020 IFM - Sensor de Vazão Ultrassônico IFM Medição de vazão 0,5...75 l/min, IO-Link, G 3/4

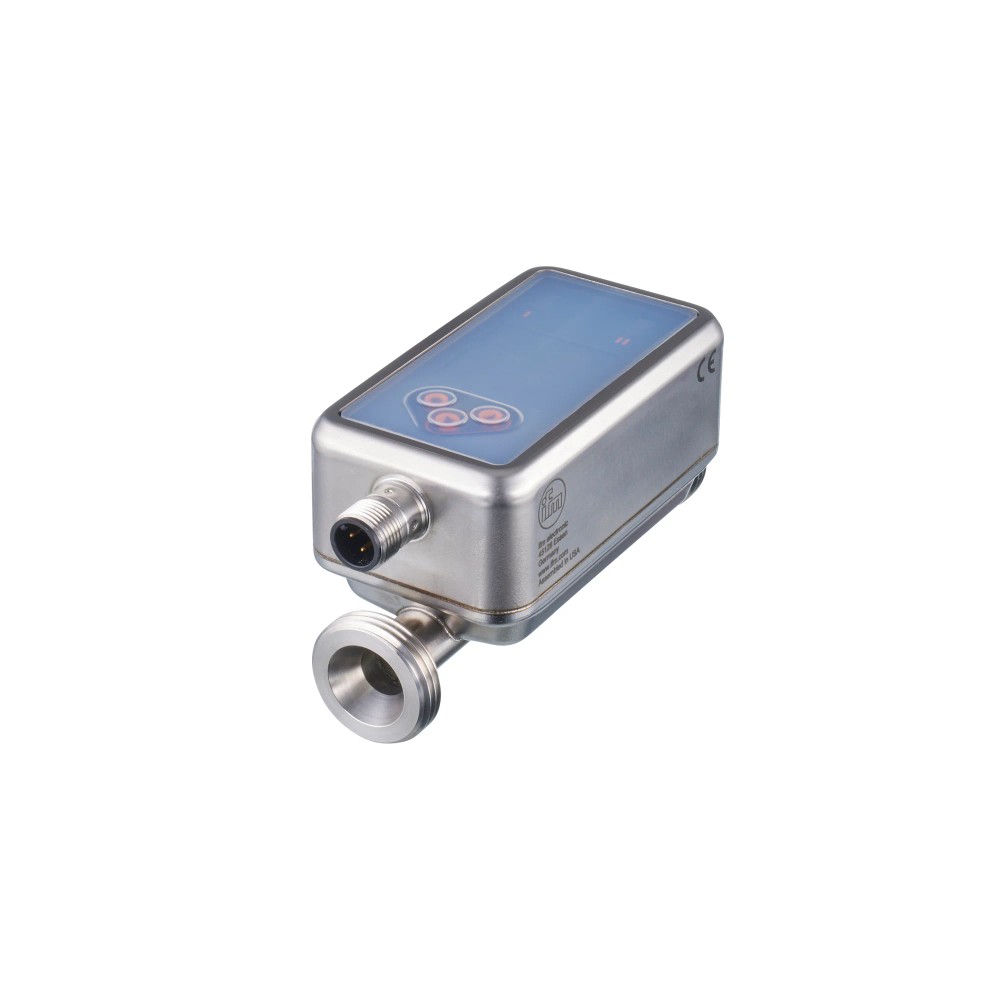

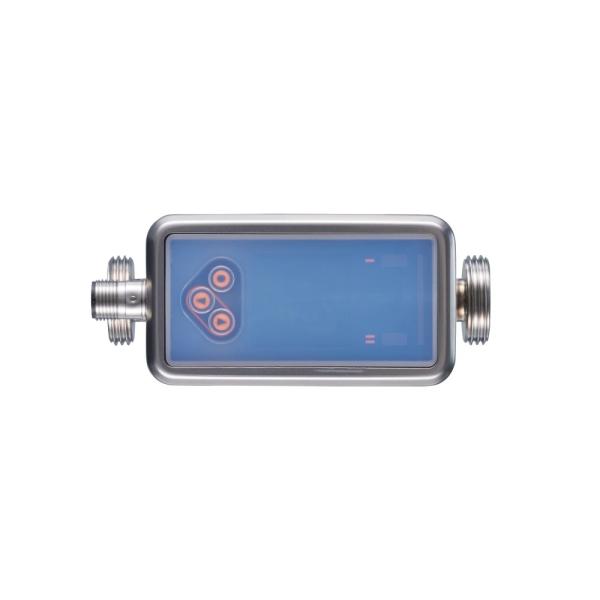

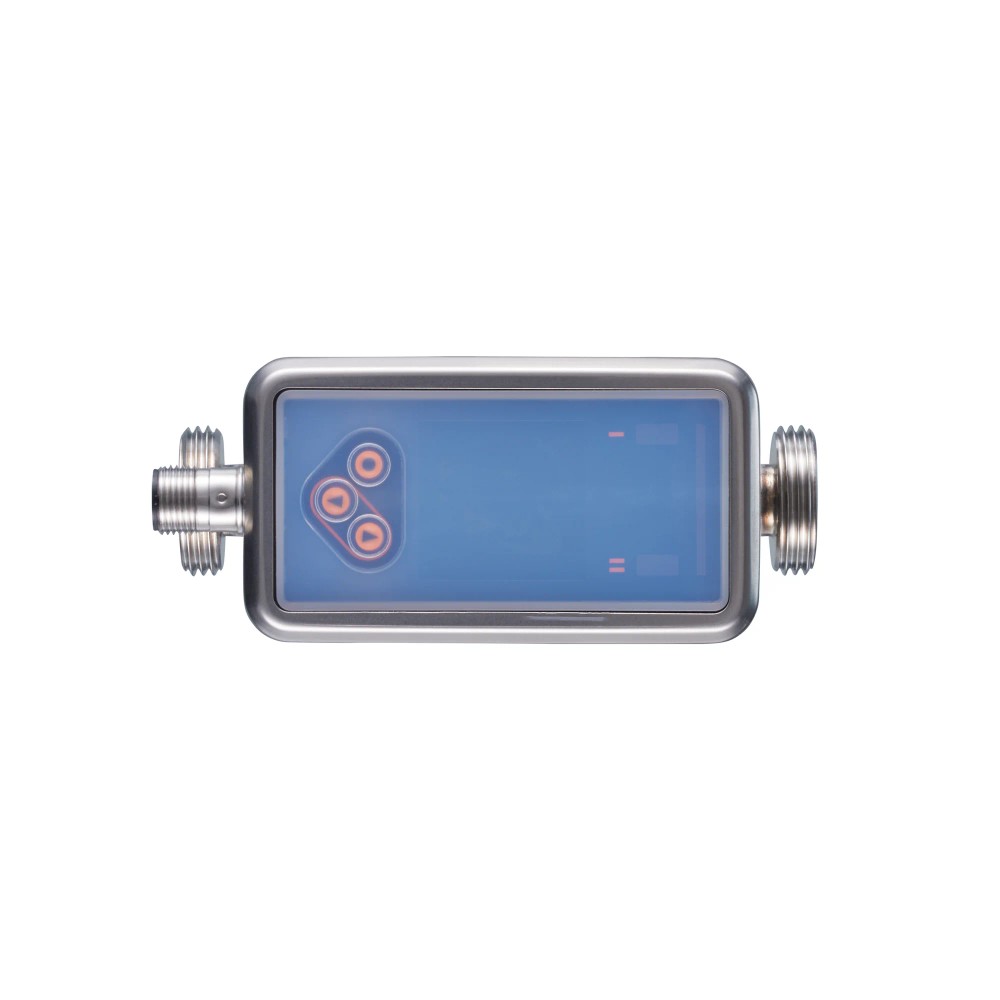

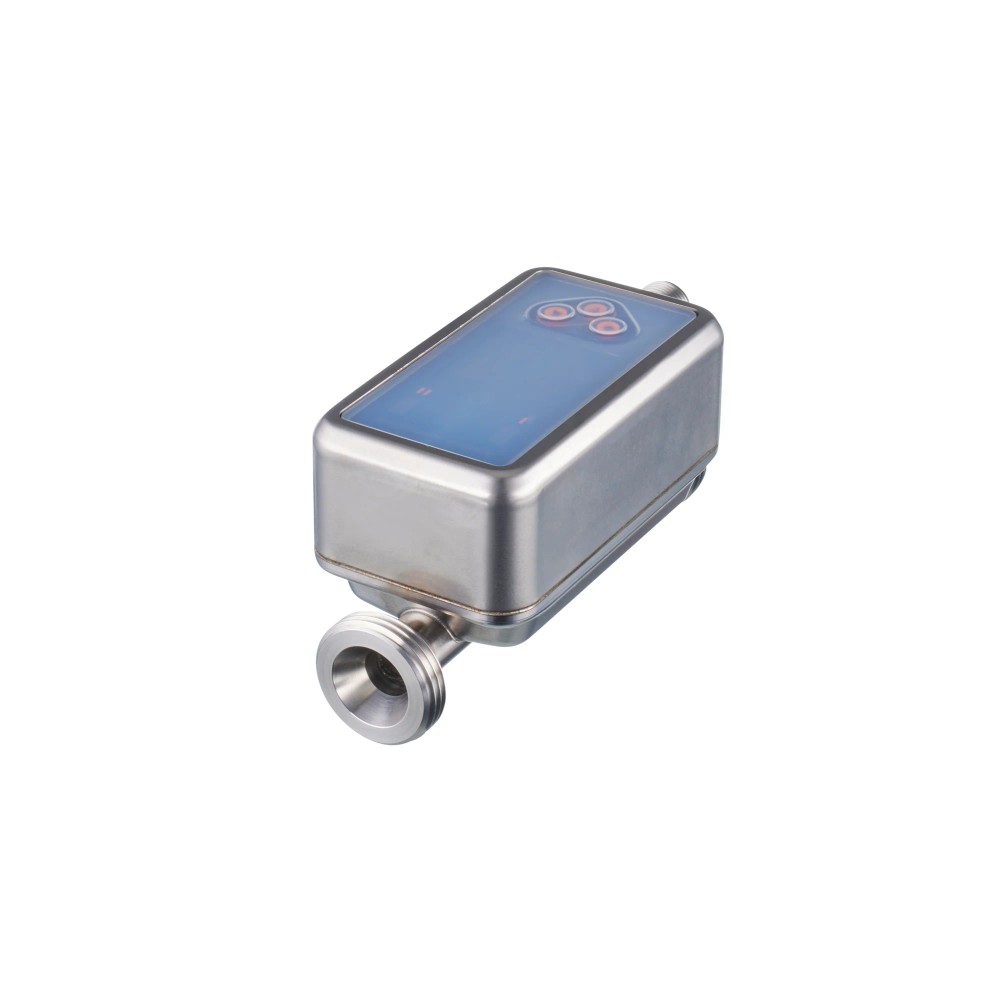

Imagem meramente ilustrativa

R$ 5.883,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SU7020
EAN: 4021179362962
NCM do produto: 90261019

Destaques do Produto Faixa de vazão 0,5 a...mais

Fechar menu

Saiba mais sobre: "SU7020 IFM - Sensor de Vazão Ultrassônico IFM Medição de vazão 0,5...75 l/min, IO-Link, G 3/4"

Destaques do Produto

Faixa de vazão

0,5 a 75 l/min

Conexão de processo

G 3/4 rosca externa DN20

Faixa de temperatura do fluido

-20 a 100 °C

Resistência à pressão

100 bar

Interface

IO-Link e sinais de saída indicados na ficha

Conexão elétrica

Conector circular M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor ultrassônico de vazão IFM SU7020, 0,5 a 75 l/min, IO-Link, conexão G 3/4

O IFM SU7020 é um sensor ultrassônico para medição de vazão. Foi especificado para vazões de 0,5 a 75 l/min e fluido entre -20 e 100 °C. Possui conexão de processo G 3/4 rosca externa DN20 e oferece sinais de saída, incluindo IO-Link, analógico, pulso e frequência.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	SU7020
Fabricante	IFM
Tecnologia de medição	Ultrassônica
Faixa de medição	0,5 a 75 l/min; 0,03 a 4,5 m³/h
Temperatura do fluido	-20 a 100 °C
Resistência à pressão	100 bar
Conexão de processo	G 3/4 rosca externa DN20
Sinais e interface	PNP/NPN, comutação, pulso, analógico, IO-Link, frequência, diagnóstico e comutação do totalizador
Conector	Circular M12
Material e peso	Aço inoxidável; 494,6 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de processo cuja vazão esteja dentro da faixa especificada de 0,5 a 75 l/min.
Instalações em que a conexão mecânica requerida seja G 3/4 rosca externa DN20.
Aplicações em que a temperatura do fluido esteja entre -20 e 100 °C e a pressão não ultrapasse a resistência indicada de 100 bar.
Sistemas de automação que utilizem um ou mais dos sinais listados na ficha, após confirmar a configuração e os requisitos elétricos no datasheet.

⚠ Considere outro se precisa de:

Aplicações com vazão fora da faixa especificada.
Instalações cuja conexão de processo não corresponda à rosca externa G 3/4 DN20, sem adaptação mecânica validada.
Condições de fluido fora da faixa de temperatura indicada ou pressão acima de 100 bar.

APLICAÇÕES E USO

Uso em linhas de processo para monitorar vazão quando os requisitos de vazão, temperatura, pressão e conexão estiverem dentro dos valores especificados. Aplicabilidade condicionada à confirmação de que o fluido e a instalação atendem às instruções do fabricante.
Possibilidade de integração a sistemas de automação que aceitem IO-Link ou os sinais de comutação, pulso, analógico, frequência, diagnóstico e totalizador listados. A compatibilidade elétrica do sistema deve ser validada com o datasheet.
A ficha fornecida não identifica fluidos específicos nem aplicações setoriais comprovadas; não se deve presumir compatibilidade química ou sanitária apenas com base no material informado.

COMO ESCOLHER

Antes de comprar o Sensor ultrassônico de vazão IFM SU7020, 0,5 a 75 l/min, IO-Link, conexão G 3/4, verifique estes pontos:

Escolha o SU7020

Quando a vazão de operação estiver entre 0,5 e 75 l/min, a conexão necessária for G 3/4 rosca externa DN20 e as condições de temperatura e pressão estiverem dentro dos limites publicados.

Avalie outro modelo ou solução

Quando a aplicação exigir medição abaixo de 0,5 l/min ou acima de 75 l/min, temperatura fora de -20 a 100 °C ou pressão superior a 100 bar. Confirme no datasheet do equipamento alternativo a faixa e as conexões necessárias.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Fabricante	IFM	Marca indicada nos dados do produto.
Modelo	SU7020	Código do modelo.
SKU	SU7020	Identificador do produto no anúncio.
Part number	SU7020	Código de peça informado.
GTIN	4021179362962	Identificador comercial informado.
Tipo de produto	Sensor ultrassônico de vazão	Tecnologia e função descritas na ficha.
Categoria	Monitoramento de condição	Categoria indicada nos dados do anúncio.
NCM	9026.10.19	Classificação fiscal informada no cadastro.

Medição e processo
Função	Medição de vazão	Grandeza de processo monitorada pelo sensor.
Princípio de medição	Ultrassônico	Tecnologia de medição indicada na ficha.
Faixa de medição	0,5 a 75 l/min	Faixa de vazão informada.
Faixa de medição alternativa	0,03 a 4,5 m³/h	Faixa equivalente apresentada no cadastro.
Conexão de processo	G 3/4 rosca externa DN20	Referência mecânica para conexão à linha.
Temperatura do fluido	-20 a 100 °C	Intervalo informado para o fluido.
Resistência à pressão	100 bar	Valor de resistência à pressão declarado no cadastro.

Sinais e interfaces
Saídas e sinais	PNP/NPN; sinal de comutação; sinal de pulso; sinal analógico; IO-Link; sinal de frequência; sinal de diagnóstico; sinal de comutação do totalizador	Tipos de sinais listados no anúncio; confirme configuração e parâmetros elétricos no datasheet.
Interface	IO-Link	Interface de comunicação indicada entre os sinais disponíveis.
Conector elétrico	Circular M12	Tipo de conector informado; a pinagem não está especificada nos dados disponíveis.

Construção e identificação visual
Material	Aço inoxidável	Material indicado nos atributos do produto.
Cor	Prateado e azul	Cores informadas no cadastro.
Formato	Retangular	Formato indicado nos atributos do anúncio.
Interface de operação	Painel superior com botões circulares	Descrição da interface indicada no cadastro.
Peso	494,6 g	Peso informado no conjunto de dados do produto.

COMPATIBILIDADE

Comunicação

• IO-Link

• Sinal analógico

• Sinal de pulso

• Sinal de frequência

• Sinal de comutação PNP/NPN

• Sinal de diagnóstico

• Sinal de comutação do totalizador

Conexões

Elétrica Conector circular M12. A ficha disponível não informa pinagem, alimentação ou configuração dos pinos; consulte o datasheet do fabricante antes da ligação.

Processo G 3/4 rosca externa DN20.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Linha com conexão de processo G 3/4 rosca externa DN20 e vazão dentro da faixa especificada	✓	A conexão e a faixa de medição correspondem aos dados informados para o SU7020.
Integração com sistema que utiliza IO-Link	✓	IO-Link consta entre as interfaces e os sinais informados na ficha. A configuração do sistema deve ser conferida no datasheet.
Linha com conexão de processo diferente de G 3/4 rosca externa DN20	✗	A conexão declarada do sensor não corresponde à conexão solicitada; eventual adaptação precisa ser validada mecanicamente.
Operação acima de 75 l/min, abaixo de 0,5 l/min, fora de -20 a 100 °C ou acima de 100 bar	✗	A condição excede pelo menos um dos limites especificados para faixa de medição, temperatura ou resistência à pressão.

INSTALAÇÃO

Como instalar o Sensor ultrassônico de vazão IFM SU7020, 0,5 a 75 l/min, IO-Link, conexão G 3/4

Confira no datasheet se a faixa de vazão, a temperatura do fluido e a pressão da instalação estão dentro dos limites declarados.
Verifique se a conexão da linha corresponde a G 3/4 rosca externa DN20 e se a montagem é compatível com as instruções do fabricante.
Consulte o desenho dimensional para confirmar o espaço disponível e a orientação de montagem.
Conecte a parte elétrica pelo conector circular M12; confirme alimentação e pinagem no datasheet antes de energizar.
Selecione e configure a interface ou o sinal de saída requerido pelo sistema, consultando a documentação do fabricante para os parâmetros aplicáveis.
Após a instalação, valide a leitura e os sinais no sistema de controle em condições de processo dentro dos limites especificados.

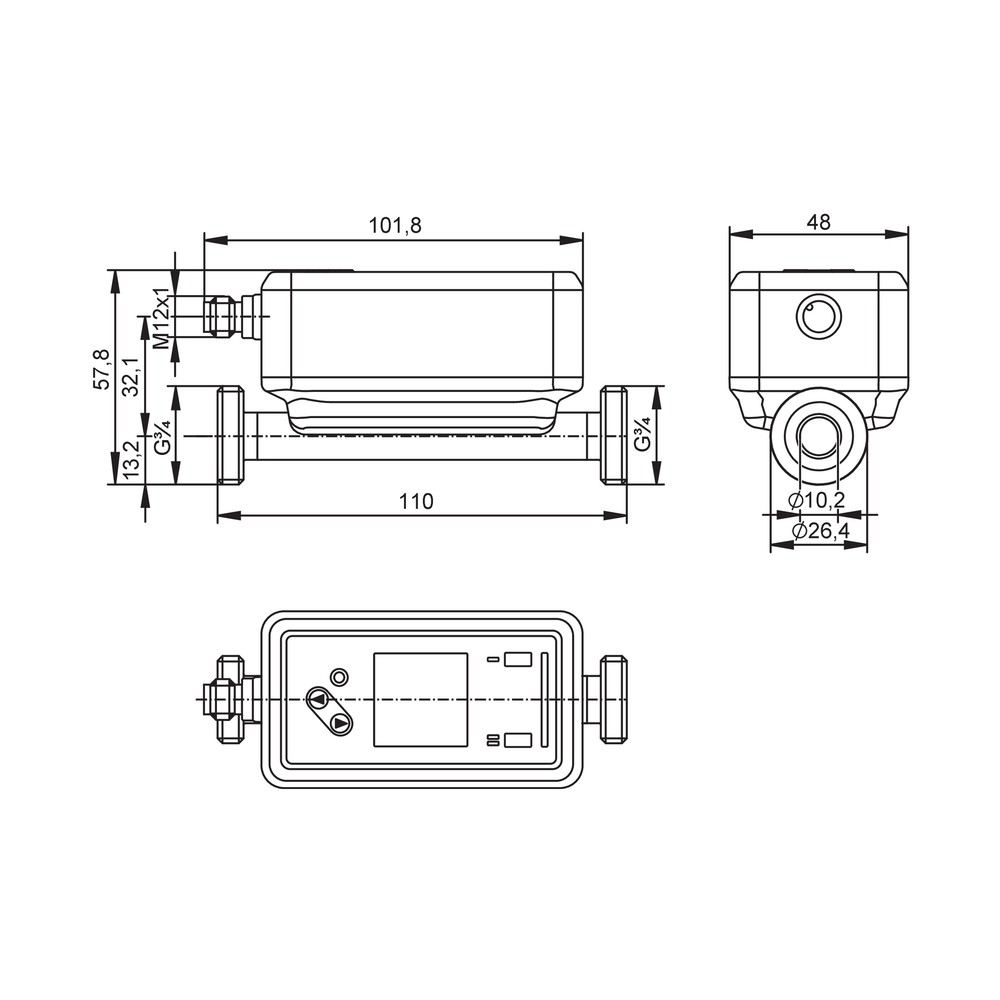

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura de vazão fica fora da faixa esperada.	A vazão real pode estar fora da faixa de medição especificada ou a configuração aplicada ao sinal pode não corresponder ao sistema.	Compare a condição de processo com a faixa de 0,5 a 75 l/min e confira no datasheet a configuração do sinal utilizado.
O controlador não reconhece o sensor pela interface IO-Link.	Pode haver incompatibilidade de configuração ou ligação elétrica; a ficha disponível não detalha alimentação nem pinagem.	Confira a ligação M12 e os requisitos de comunicação no datasheet do fabricante e valide a configuração do controlador.
O sinal de saída não é interpretado pelo sistema de controle.	O tipo de sinal selecionado pode não corresponder à entrada do controlador ou à configuração aplicada.	Confirme qual sinal está sendo utilizado — PNP/NPN, analógico, pulso ou frequência — e verifique a configuração correspondente no datasheet.
Há vazamento ou dificuldade de montagem na conexão de processo.	A conexão da linha pode não corresponder à rosca externa G 3/4 DN20 ou a montagem pode não seguir as instruções do fabricante.	Confira a especificação mecânica da conexão e compare a montagem com a documentação oficial antes de reapertar ou substituir componentes.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM SU7020, em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SU7020 e para que serve?

É um sensor ultrassônico destinado à medição de vazão. Disponibiliza diferentes sinais, entre eles IO-Link, analógico, pulso e frequência.

O SU7020 serve para uma linha com conexão G 3/4 DN20?

Sim, a conexão de processo informada é G 3/4 rosca externa DN20. Confirme também a compatibilidade mecânica da linha e a montagem indicada pelo fabricante.

O que acompanha o sensor?

Os dados disponíveis não especificam acessórios ou itens inclusos. Confirme o conteúdo do fornecimento com o vendedor ou na documentação do fabricante.

Posso usar o SU7020 acima de 75 l/min?

A ficha informa uma faixa de medição máxima de 75 l/min. Para vazões superiores, selecione uma solução cuja faixa publicada cubra a condição de processo.

O sensor é indicado para fluido acima de 100 °C?

Não, a temperatura do fluido especificada vai até 100 °C. A ficha não permite afirmar que o SU7020 seja adequado acima desse limite.

O que verificar se o valor de vazão indicado parece incorreto?

Compare a vazão do processo com a faixa de medição do sensor e confira a configuração do sinal no sistema de controle. Se a condição estiver dentro da faixa, consulte o datasheet para verificar a instalação e os parâmetros aplicáveis.

O que pode causar a ausência de comunicação IO-Link?

Uma ligação ou configuração incompatível pode impedir a comunicação. Verifique a conexão M12, os requisitos do controlador e a configuração descrita no datasheet antes de substituir o sensor.

É melhor comprar um kit ou o sensor avulso?

O cadastro não informa kit nem acessórios inclusos, portanto não permite comparar essas opções. Verifique o conteúdo do fornecimento e se a instalação exige componentes adicionais.

Como escolher entre este sensor e outra tecnologia de vazão?

Escolha o SU7020 quando a faixa, as condições de processo e a conexão declaradas atenderem à aplicação. Se a vazão, a temperatura, a pressão ou a conexão necessária estiver fora das especificações, procure uma alternativa com limites documentados para esses requisitos.

Como instalar e ligar o SU7020 corretamente?

Confira a conexão de processo e use o desenho dimensional para avaliar a montagem. Para a ligação M12, consulte o datasheet oficial, pois a pinagem e os requisitos elétricos não estão detalhados nos dados disponíveis.

GLOSSÁRIO TÉCNICO

Vazão

Volume de fluido que atravessa uma seção por unidade de tempo. (Ref.: faixa de medição de 0,5 a 75 l/min)

Medição ultrassônica

Princípio de medição indicado para o sensor SU7020. (Ref.: tipo de sensor ultrassônico)

IO-Link

Interface de comunicação listada entre os sinais disponíveis no sensor. (Ref.: IO-Link)

PNP/NPN

Tipos de sinal de comutação informados para as saídas do sensor; os detalhes elétricos devem ser conferidos no datasheet. (Ref.: PNP/NPN)

DN20

Designação nominal associada à conexão de processo informada. (Ref.: G 3/4 rosca externa DN20)
