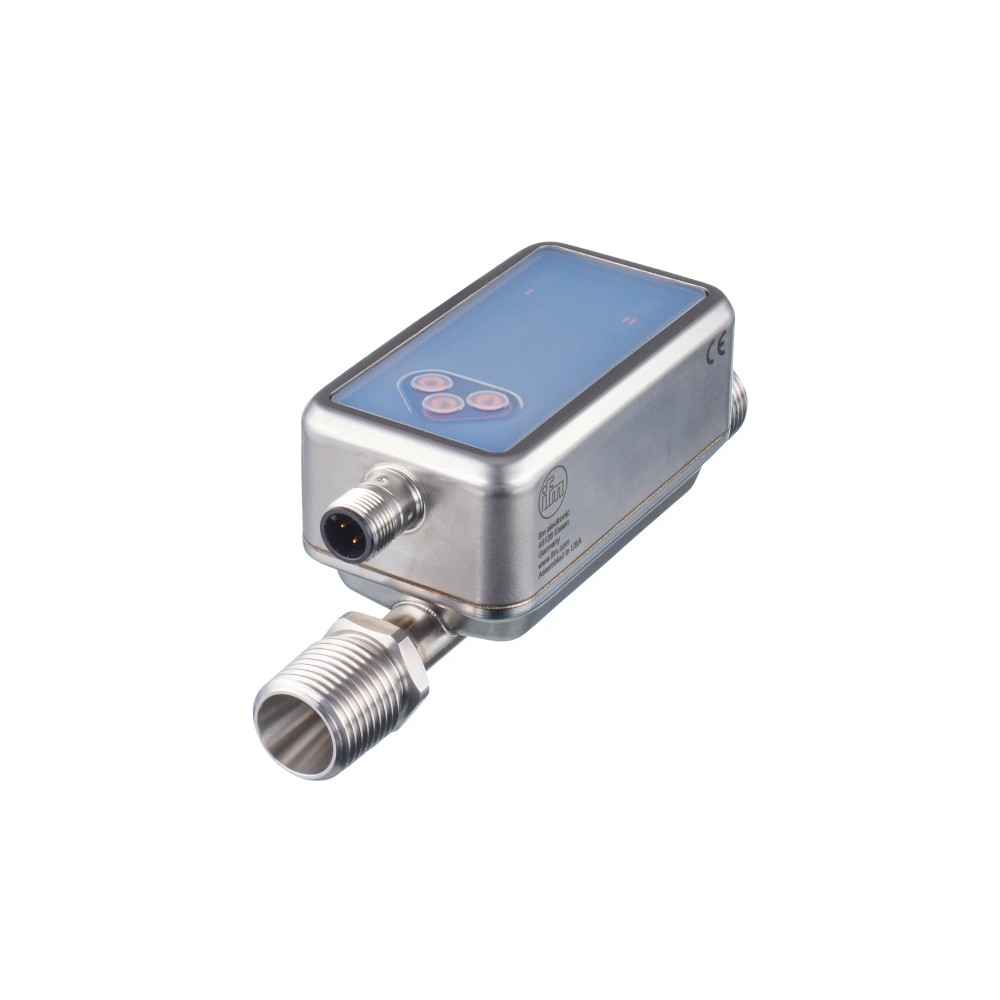

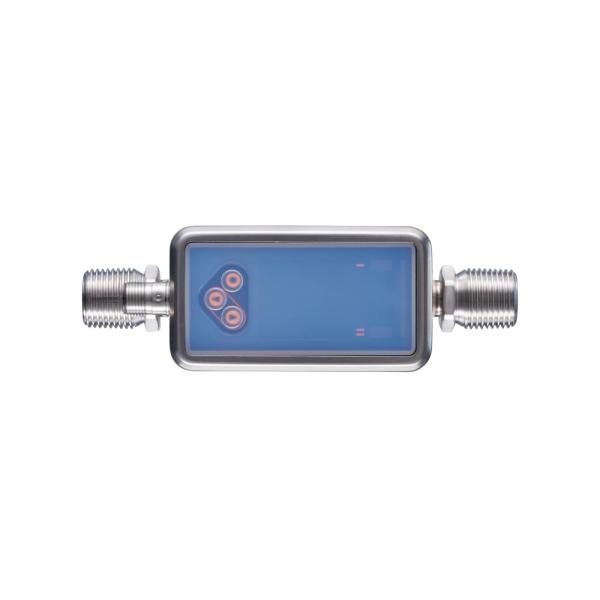

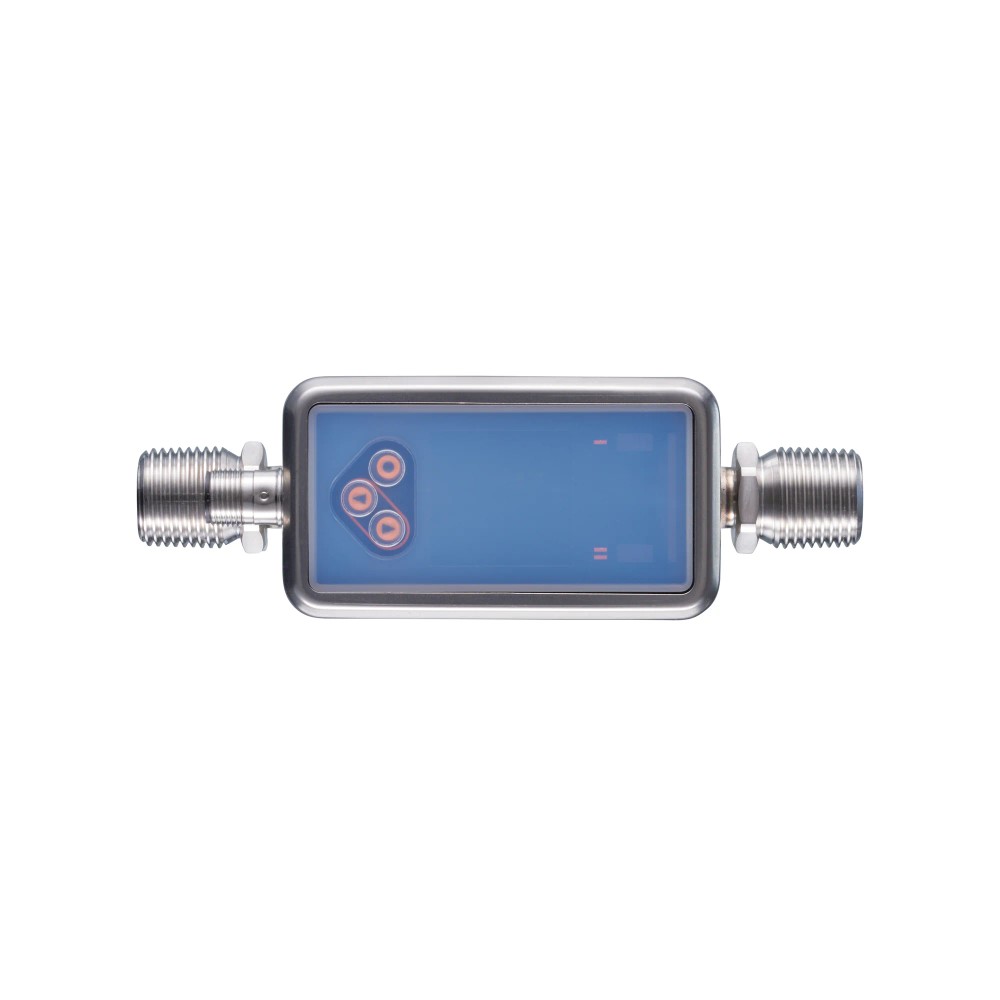

Sensor de Vazão Ultrassônico IFM SU6631

Pré-visualizar: SU6631 IFM - Sensor de Vazão Ultrassônico IFM Monitoramento de vazão 0,03-3,9 m³/h 1/2" NPT IO-Link

SU6631 IFM - Sensor de Vazão Ultrassônico IFM Monitoramento de vazão 0,03-3,9 m³/h 1/2" NPT IO-Link

Imagem meramente ilustrativa

R$ 6.233,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SU6631
EAN: 4021179356541
NCM do produto: 90261019

Destaques do Produto Tecnologia...mais

Fechar menu

Saiba mais sobre: "SU6631 IFM - Sensor de Vazão Ultrassônico IFM Monitoramento de vazão 0,03-3,9 m³/h 1/2" NPT IO-Link"

Destaques do Produto

Tecnologia

Ultrassônica

Faixa de vazão

0,03 a 3,9 m³/h; 0,5 a 65 l/min

Conexão de processo

1/2" NPT, rosca externa DN15

Temperatura do fluido

-20 a 100 °C

Pressão

Resistência informada de 100 bar

Interface e sinais

IO-Link e sinais de comutação, pulso, analógico, frequência e diagnóstico

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Vazão Ultrassônico IFM SU6631, 0,03 a 3,9 m³/h, conexão 1/2" NPT DN15 e IO-Link

O IFM SU6631 é um sensor ultrassônico para medição e monitoramento de vazão. Seu alcance informado é de 0,03 a 3,9 m³/h, com temperatura do fluido de -20 a 100 °C e resistência à pressão de 100 bar. Oferece sinais de comutação, pulso, analógico, frequência e diagnóstico, além de IO-Link.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor ultrassônico de vazão
Função	Medição de vazão
Alcance de medição	0,03 a 3,9 m³/h; 0,5 a 65 l/min
Temperatura do fluido	-20 a 100 °C
Resistência à pressão	100 bar
Conexão de processo	1/2" NPT, rosca externa DN15
Sinais informados	Comutação, pulso, analógico, frequência, diagnóstico e comutação do totalizador
Comunicação	IO-Link
Identificação	SU6631; GTIN 4021179356541

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de medição de vazão em que o fluido e as condições de operação estejam dentro da faixa informada pelo fabricante.
Instalações com conexão de processo 1/2" NPT rosca externa DN15 e necessidade de sinais de medição ou diagnóstico listados para o modelo.
Sistemas que utilizem IO-Link, após confirmação dos requisitos elétricos e de comunicação no datasheet.

⚠ Considere outro se precisa de:

Não especificar para vazões fora da faixa de 0,03 a 3,9 m³/h ou 0,5 a 65 l/min sem validação do fabricante.
Não especificar para fluido acima de 100 °C, abaixo de -20 °C ou pressão superior à resistência informada de 100 bar.
Não assumir compatibilidade mecânica com conexões diferentes de 1/2" NPT DN15 sem adaptadores e validação da instalação.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: medição de vazão com sensor ultrassônico, dentro da faixa informada de 0,03 a 3,9 m³/h (0,5 a 65 l/min).
Possibilidade de uso em processos com fluido entre -20 e 100 °C e pressão dentro da resistência informada de 100 bar; confirme no datasheet se as condições específicas do fluido e da instalação são adequadas.
Possibilidade de integração a sistemas que utilizem IO-Link ou os sinais listados. A ficha disponível não detalha protocolo de controlador, pinagem nem condições completas de integração; valide esses requisitos no datasheet.

COMO ESCOLHER

Antes de comprar o Sensor de Vazão Ultrassônico IFM SU6631, 0,03 a 3,9 m³/h, conexão 1/2" NPT DN15 e IO-Link, verifique estes pontos:

Escolha o SU6631 quando

A faixa de vazão necessária estiver entre 0,03 e 3,9 m³/h (0,5 a 65 l/min), a conexão de processo for compatível com 1/2" NPT DN15 e as condições do fluido estiverem entre -20 e 100 °C, respeitando a resistência à pressão informada.

Avalie outra configuração quando

A vazão, a temperatura, a pressão ou a conexão de processo necessária estiver fora dos valores publicados para este SKU. Confirme no datasheet ou com o fabricante a adequação a condições não especificadas, incluindo propriedades do fluido e requisitos detalhados de instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Marca	IFM	Marca informada para o produto.
Modelo / SKU / Part Number	SU6631	Código de identificação do sensor.
GTIN	4021179356541	Identificador global informado no anúncio.
Tipo de sensor	Ultrassônico	Tecnologia indicada para o sensor.
Função	Medição de vazão	Função informada no cadastro do produto.
Categoria	Monitoramento de condição	Categoria indicada nos dados do anúncio.

Faixa de medição e processo
Alcance de medição	0,03 a 3,9 m³/h	Faixa de medição publicada para o produto.
Alcance de medição	0,5 a 65 l/min	Faixa equivalente também informada na ficha.
Temperatura do fluido	-20 a 100 °C	Limites de temperatura do fluido informados.
Resistência à pressão	100 bar	Valor de resistência à pressão informado; não representa autorização para exceder o limite.

Conexão de processo e dados mecânicos
Conexão de processo	1/2" NPT, rosca externa DN15	Conexão indicada para a instalação mecânica no processo.
Peso	540,4 g	Valor cadastrado nos dados do produto.

Saídas e comunicação
Tipo de saída	PNP/NPN	Tipos indicados na ficha; detalhes de configuração e ligação devem ser consultados no datasheet.
Sinais disponíveis	Sinal de comutação; sinal de pulso; sinal analógico; sinal de frequência; sinal de diagnóstico; sinal de comutação do totalizador	Funções de saída listadas nos dados do anúncio.
Interface	IO-Link	Interface de comunicação indicada para o sensor.

COMPATIBILIDADE

Comunicação

• IO-Link

• Sinal de comutação

• Sinal de pulso

• Sinal analógico

• Sinal de frequência

• Sinal de diagnóstico

• Sinal de comutação do totalizador

Conexões

Elétrica A ficha informa PNP/NPN e os tipos de sinais disponíveis, mas não especifica pinagem, tensão de alimentação, conector nem configuração elétrica. Consulte o datasheet do fabricante antes de selecionar cabos, entrada de CLP ou parâmetros de ligação.

Processo 1/2" NPT, rosca externa DN15. A compatibilidade mecânica com a tubulação depende de a conexão correspondente estar presente ou de ser validado o uso de uma adaptação adequada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Linha com conexão de processo 1/2" NPT DN15, vazão dentro da faixa informada e fluido entre -20 e 100 °C	✓	As dimensões de conexão e as faixas de vazão e temperatura correspondem aos dados publicados para o produto; também deve ser respeitada a resistência à pressão de 100 bar.
Sistema que necessita de comunicação IO-Link	✓	IO-Link está listado entre as interfaces do sensor. Confirme os requisitos elétricos, a configuração e a compatibilidade do mestre no datasheet.
Linha com conexão diferente de 1/2" NPT DN15, sem adaptação validada	✗	A conexão de processo informada para este SKU é 1/2" NPT rosca externa DN15; a compatibilidade mecânica com outra conexão não está estabelecida na ficha.
Processo com vazão, temperatura ou pressão fora dos limites publicados	✗	Os dados informados são 0,03 a 3,9 m³/h, -20 a 100 °C e resistência à pressão de 100 bar. A ficha não valida operação além desses limites.

INSTALAÇÃO

Como instalar o Sensor de Vazão Ultrassônico IFM SU6631, 0,03 a 3,9 m³/h, conexão 1/2" NPT DN15 e IO-Link

Confirme no datasheet que a faixa de vazão e as condições de temperatura e pressão do processo estão dentro dos limites informados.
Verifique se a conexão disponível na linha corresponde a 1/2" NPT rosca externa DN15 ou se há uma adaptação mecanicamente validada.
Consulte o desenho dimensional para conferir o espaço disponível e as dimensões de montagem antes da instalação.
Instale o sensor conforme as orientações do fabricante para o modelo e para a conexão de processo; a ficha resumida não especifica torque nem orientação de montagem.
Faça a ligação elétrica conforme a pinagem e os diagramas do datasheet, considerando o tipo de saída e a interface necessária.
Após a instalação, configure a comunicação ou os sinais utilizados e verifique a leitura no sistema, seguindo as instruções do fabricante.

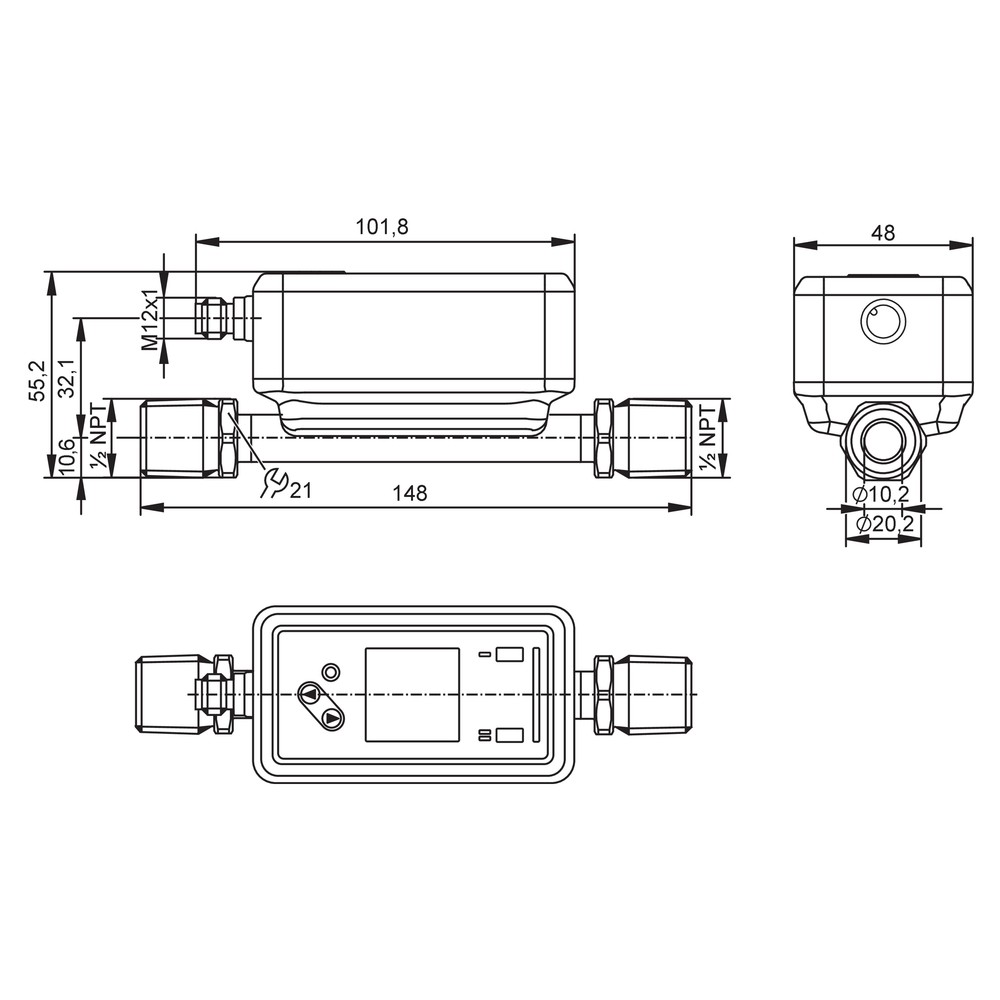

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura de vazão no sistema.	Possível incompatibilidade entre a ligação elétrica, a configuração de saída e a entrada utilizada no sistema; os detalhes de alimentação e pinagem não constam na ficha resumida.	Compare a ligação e a configuração com o datasheet do SU6631 e confirme se a entrada do sistema corresponde ao sinal selecionado.
A conexão não se ajusta à tubulação.	A conexão de processo indicada é 1/2" NPT rosca externa DN15, que pode não corresponder à conexão instalada.	Confira o padrão e as dimensões da conexão da linha e compare com a especificação do sensor antes de instalar.
A medição fica fora da faixa esperada ou não acompanha o processo.	A vazão real pode estar fora do alcance informado para o sensor ou a configuração do sinal no sistema pode não corresponder à saída utilizada.	Compare a vazão do processo com as faixas publicadas e verifique a seleção e a leitura do sinal no sistema.
O sensor apresenta comportamento irregular em operação.	As condições do processo podem estar fora dos limites publicados de temperatura ou pressão, ou a instalação pode não seguir as instruções específicas do fabricante.	Meça as condições reais do processo, compare com os limites informados e revise a instalação usando o datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM SU6631 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SU6631 e para quem ele serve?

É um sensor ultrassônico para medição de vazão. Serve a aplicações industriais cuja faixa de medição, conexão e condições do fluido correspondam aos dados do modelo.

O que acompanha o sensor na compra?

A ficha fornecida não informa acessórios ou itens inclusos. Consulte o fornecedor para confirmar o conteúdo fornecido com a unidade.

Ele funciona com qualquer conexão de tubulação?

Não é possível afirmar compatibilidade com qualquer conexão: a especificação deste modelo é 1/2" NPT, rosca externa DN15. Para outra conexão, é necessário validar a adaptação mecânica.

Posso usar o SU6631 com vazão acima de 3,9 m³/h?

A ficha informa alcance máximo de 3,9 m³/h (65 l/min). Operação acima desse valor não está validada nos dados disponíveis.

O sensor está instalado, mas não aparece sinal no CLP. O que verifico antes de trocar?

Verifique primeiro se a ligação, a configuração PNP/NPN e o tipo de entrada do CLP correspondem ao sinal selecionado. Consulte a pinagem e os requisitos elétricos no datasheet, pois não constam na ficha resumida.

A leitura de vazão está instável; isso significa que o sensor está com defeito?

Não necessariamente. Confira se a vazão está dentro da faixa publicada, se as condições de temperatura e pressão estão dentro dos limites informados e se a instalação segue as instruções do fabricante.

Devo escolher este modelo ou um sensor de outra faixa?

Escolha o SU6631 quando a vazão necessária estiver entre 0,03 e 3,9 m³/h (0,5 a 65 l/min). Se a aplicação exigir uma faixa diferente, compare com outro modelo cujos limites publicados atendam ao processo.

É melhor comprar o sensor avulso ou um kit?

A ficha não descreve kit nem acessórios inclusos, portanto não permite comparar um kit com peças avulsas. Confirme com o fornecedor os itens fornecidos e os componentes necessários à instalação.

Que cuidados devo ter durante a instalação?

Confira a conexão 1/2" NPT DN15, as dimensões no desenho e os limites de temperatura e pressão antes de montar. Para torque, orientação, pinagem e configuração, siga o datasheet do fabricante.

Como faço a ligação elétrica e seleciono o sinal de saída?

O produto lista PNP/NPN, sinais de comutação, pulso, analógico, frequência e diagnóstico, além de IO-Link. A ficha resumida não informa pinagem nem parâmetros elétricos; consulte o datasheet antes da ligação.

GLOSSÁRIO TÉCNICO

Sensor ultrassônico de vazão

Sensor que utiliza tecnologia ultrassônica para a função de medição de vazão indicada para este produto.

Vazão

Volume de fluido que atravessa um processo por unidade de tempo; neste modelo, a faixa é indicada em m³/h e l/min (Ref.: alcance de medição).

IO-Link

Interface de comunicação listada para o SU6631; os requisitos de integração devem ser verificados no datasheet (Ref.: interface).

PNP/NPN

Tipos de saída indicados na ficha do sensor; a escolha deve corresponder à entrada do sistema conectado (Ref.: tipo de saída).

NPT

Designação do padrão de rosca informado para a conexão de processo do sensor (Ref.: conexão 1/2" NPT, rosca externa DN15).
