Sensor de Vazão Ultrassônico IFM SU2050

Pré-visualizar: SU2050 IFM - Sensor Vazão IFM Monitoramento industrial 0,3-60m³/h, 100bar, G2, IO-L

SU2050 IFM - Sensor Vazão IFM Monitoramento industrial 0,3-60m³/h, 100bar, G2, IO-L

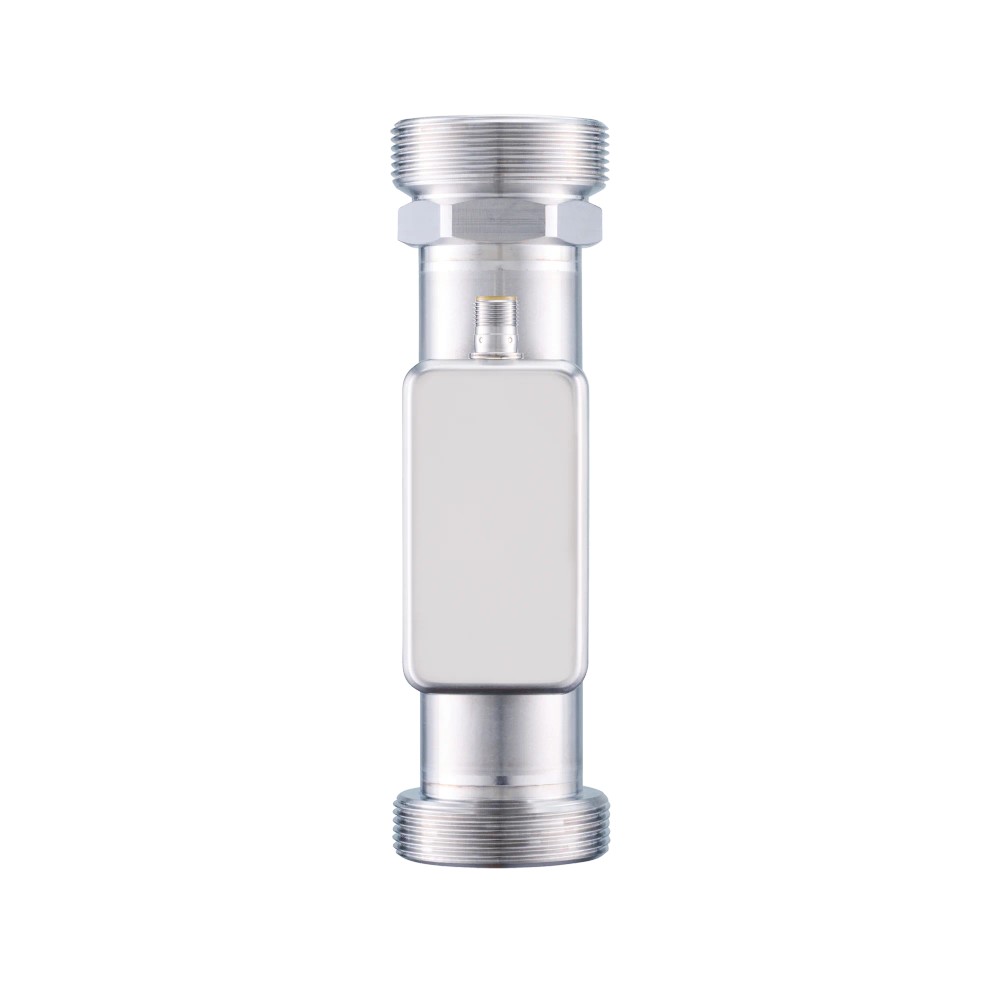

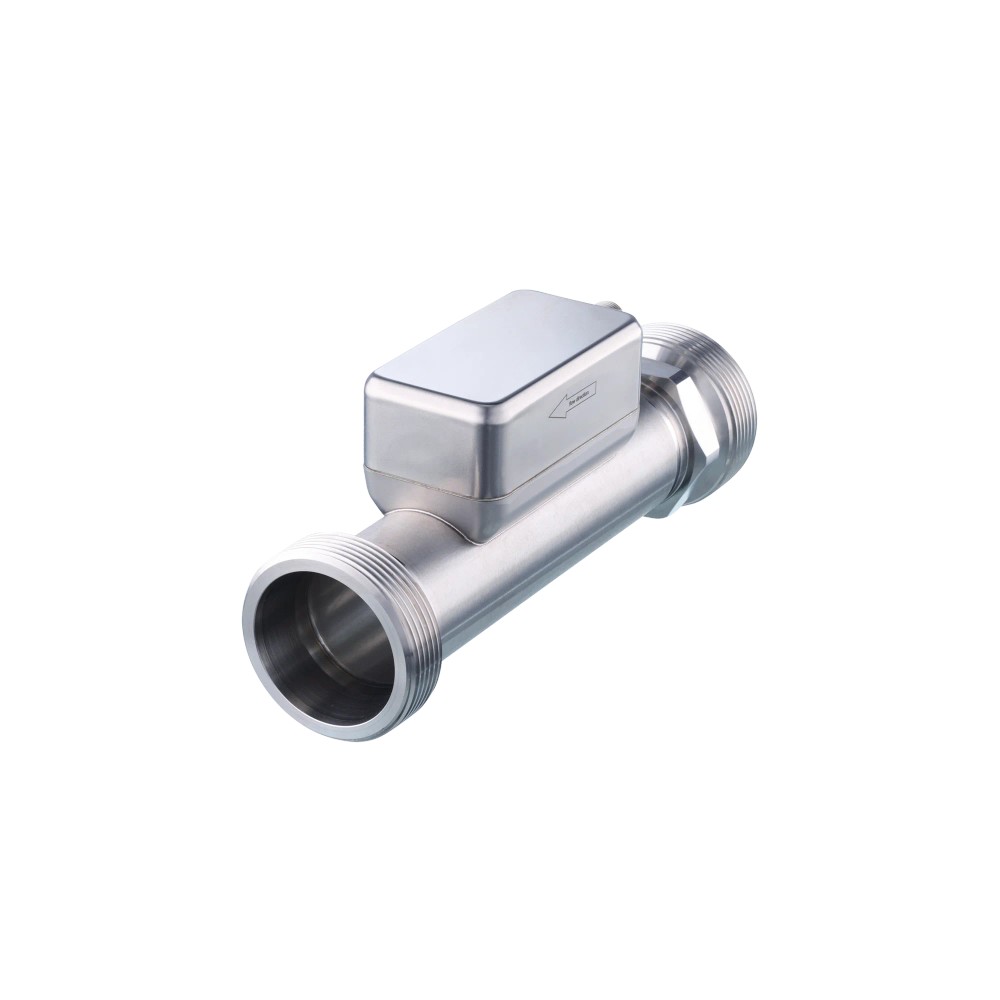

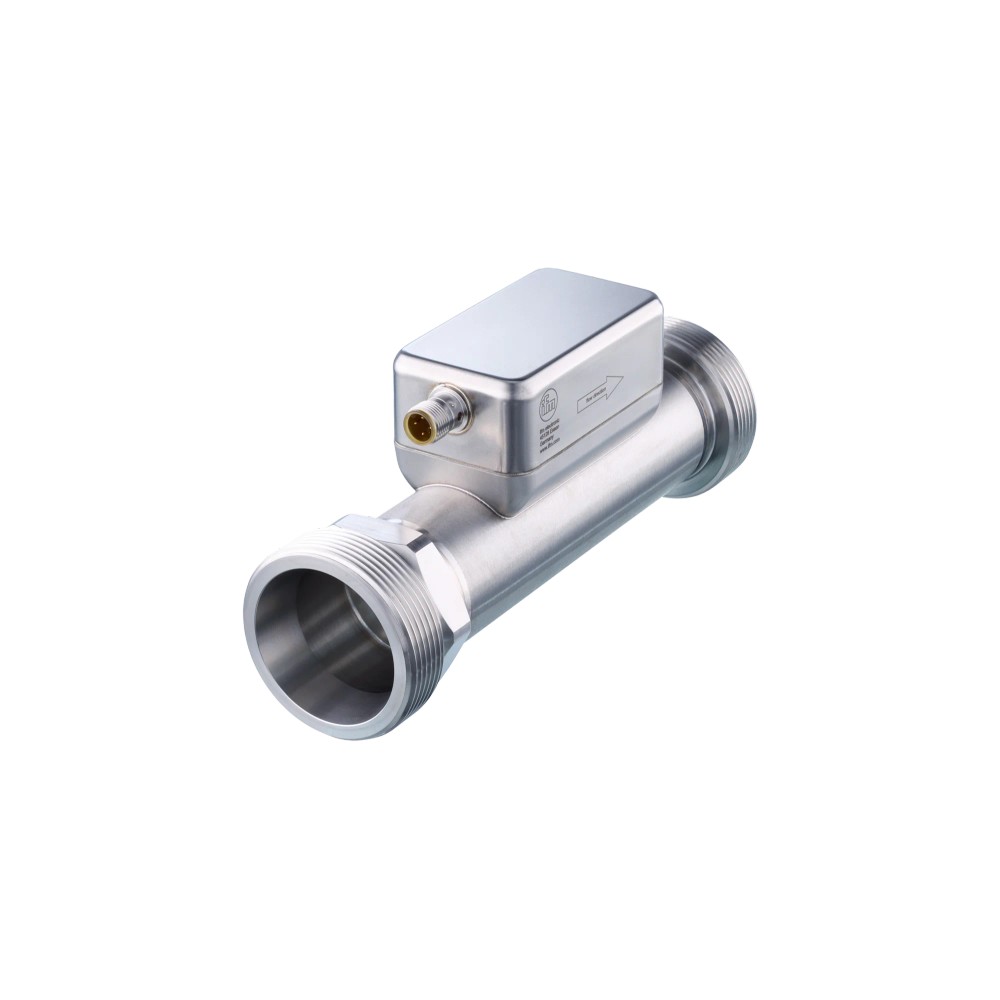

Imagem meramente ilustrativa

R$ 7.993,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SU2050
EAN: 4021179356206
NCM do produto: 90261019

Destaques do Produto Tecnologia Ultrassom...mais

Fechar menu

Saiba mais sobre: "SU2050 IFM - Sensor Vazão IFM Monitoramento industrial 0,3-60m³/h, 100bar, G2, IO-L"

Destaques do Produto

Tecnologia

Ultrassom

Alcance

0,3-60 m³/h

Conexão

G 2

Comunicação

IO-Link

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Vazão Ultrassônico IFM SU2050

O SU2050 é um sensor de vazão ultrassônico desenvolvido pela IFM para monitoramento industrial preciso. Com range de 0,3 a 60 m³/h, ele oferece versatilidade operacional através de múltiplas saídas, incluindo IO-Link, analógica e de frequência. Sua robustez é garantida pela resistência a pressões de até 100 bar e operação sob temperaturas entre -40 e 120 °C.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	SU2050
Tecnologia	Ultrassom
Vazão	0,3...60 m³/h
Pressão Máx	100 bar
Conexão	G 2
Temp. Fluido	-40...120 °C
Saídas	IO-Link, PNP/NPN, Analógica

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de circuitos de resfriamento industrial
Medição de fluxo de líquidos não agressivos e limpos
Aplicações que exigem integração via IO-Link ou sinal analógico
Processos que exigem monitoramento contínuo com baixa perda de carga

⚠ Considere outro se precisa de:

Fluidos com alta concentração de sólidos em suspensão ou bolhas de ar constantes
Aplicações com pressão nominal superior a 100 bar
Tubulações com vibração extrema que exceda as especificações de montagem
Fluidos quimicamente incompatíveis com os materiais em contato

APLICAÇÕES E USO

Monitoramento contínuo de fluxo em linhas de refrigeração industrial.
Medição de vazão de fluidos industriais limpos (água, misturas água-glicol).
Sistemas de automação que requerem feedback digital via IO-Link.
Aplicações que demandam resistência a alta pressão e temperatura.

COMO ESCOLHER

Antes de comprar o Sensor de Vazão Ultrassônico IFM SU2050, verifique estes pontos:

Quando escolher o SU2050

Ideal para monitoramento de vazão onde o fluido é compatível, a pressão do sistema é inferior a 100 bar e é necessária comunicação IO-Link.

Quando considerar alternativas

Busque outros sensores se o fluido possuir alta turbidez (sólidos), se a tubulação for menor que DN50 ou se a temperatura exceder 120 °C.

ESPECIFICAÇÕES TÉCNICAS

Medição
Tecnologia	Ultrassom	Princípio de detecção de fluxo.
Alcance de medição	0,3...60 m³/h	Faixa de operação nominal.
Resistência à pressão	100 bar	Limite de pressão estática do processo.

Dados Elétricos
Interface	IO-Link	Protocolo de comunicação digital.
Saídas digitais	PNP/NPN	Configuração da etapa de comutação.
Sinais de saída	Pulso, diagnóstico, frequência, analógico	Diversidade de sinais de monitoramento.

Dados Mecânicos
Conexão	G 2 rosca externa	Conexão de processo padrão DN50.
Temperatura do fluido	-40...120 °C	Limite operacional térmico.

COMPATIBILIDADE

Comunicação

• IO-Link

Conexões

Elétrica Conector M12

Processo G 2 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas de automação com IO-Link	✓	O sensor possui interface nativa para integração total.
Fluidos com partículas abrasivas	✗	A tecnologia ultrassônica pode sofrer interferências ou desgaste prematuro.
Instalação em tubulação DN50	✓	Conexão G 2 é compatível com o padrão DN50.

INSTALAÇÃO

Como instalar o Sensor de Vazão Ultrassônico IFM SU2050

Verifique a integridade física do sensor e das roscas.
Identifique a direção do fluxo na tubulação e no corpo do sensor.
Utilize vedações adequadas para a rosca G 2.
Rosqueie o sensor manualmente e finalize com ferramenta apropriada, evitando torque excessivo.
Conecte o cabo M12 seguindo o diagrama elétrico do fabricante.
Configure as saídas e parâmetros via IO-Link ou interface local conforme a aplicação.

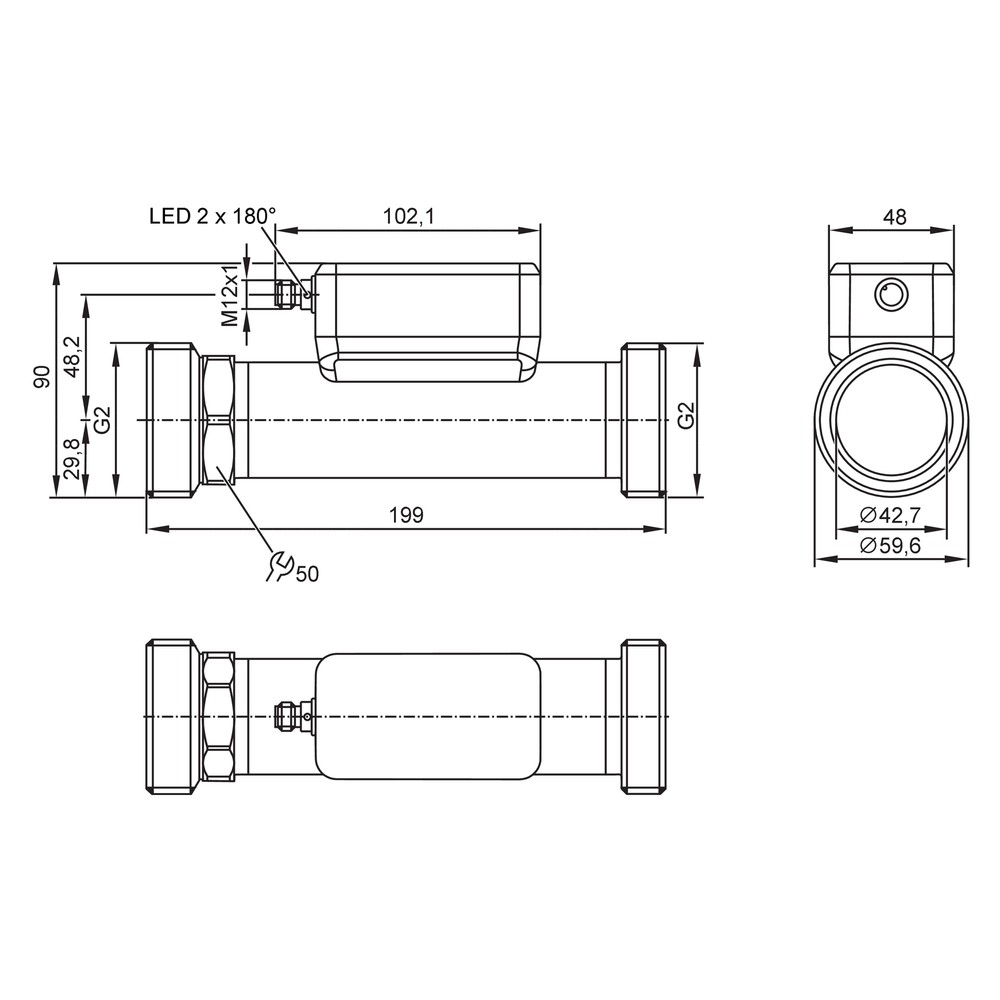

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de vazão inconsistente ou flutuante.	Bolhas de ar ou turbulência excessiva no ponto de instalação.	Verificar se a instalação possui trechos retos adequados antes e depois do sensor.
O sensor não liga ou não comunica.	Falha na alimentação elétrica ou curto-circuito no cabo.	Testar a continuidade do cabo e a voltagem de entrada no conector.
Danos físicos ou falha na vedação do sensor.	Excesso de pressão no sistema acima de 100 bar.	Confirmar a pressão máxima do sistema através de manômetros instalados.
Sinal não reconhecido pelo CLP.	Configuração incorreta do parâmetro de saída (PNP/NPN ou IO-Link).	Verificar a parametrização do sensor via software de configuração ou IO-Link.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos SU2050 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor SU2050 da IFM?

O SU2050 é um sensor de vazão baseado na tecnologia ultrassônica, projetado para monitorar fluxos entre 0,3 e 60 m³/h em aplicações industriais.

Quais protocolos de comunicação este sensor suporta?

Ele suporta comunicação via IO-Link, permitindo integração direta com sistemas de controle modernos, além de oferecer saídas analógicas, digitais (PNP/NPN) e de pulso.

Existem restrições de fluidos para o SU2050?

Este dispositivo não é recomendado para fluidos com alta abrasividade ou sólidos em suspensão que possam degradar os transdutores ultrassônicos.

Quais são as limitações operacionais de pressão e temperatura?

O sensor não deve ser instalado em tubulações que excedam a pressão nominal de 100 bar ou onde a temperatura do fluido ultrapasse o limite de 120 °C.

O que fazer se o sensor não apresentar sinal de saída?

Geralmente indica falha na conexão elétrica ou ausência de alimentação. Verifique a tensão no conector M12 e a integridade do cabo.

Por que o sensor apresenta leituras instáveis?

Valores instáveis ou incorretos podem ser causados por bolhas de ar na tubulação. Certifique-se de que o sensor esteja instalado em um trecho com fluxo laminar e sem bolsões de ar.

Por que optar pelo SU2050 em vez de um medidor de vazão mecânico?

Este produto utiliza medição por ultrassom, que oferece menor perda de carga e maior durabilidade em comparação a medidores mecânicos com peças móveis.

Devo comprar este modelo ou um sensor de vazão analógico convencional?

O SU2050 é um sensor unitário. A escolha depende da necessidade de integração IO-Link versus a simplicidade de sistemas analógicos convencionais.

Quais cuidados tomar na instalação hidráulica?

A instalação requer alinhamento correto com o sentido do fluxo indicado no corpo do sensor, utilizando conexões G 2 devidamente vedadas.

Como funciona a procedência e suporte deste sensor?

A IFM é a fabricante responsável pelo produto. O suporte técnico e a logística são gerenciados diretamente pelo fabricante para garantir a integridade do componente.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial digital que permite a configuração remota e diagnóstico do sensor (Ref.: Interface de dados).

Ultrassom

Tecnologia de medição que utiliza ondas sonoras de alta frequência para determinar a velocidade do fluxo sem contato mecânico direto (Ref.: Tecnologia de medição).

PNP/NPN

Configurações de saída digital (transistor) que permitem interfacear com diferentes tipos de entradas de PLC (Ref.: Especificações técnicas).

DN50

Diâmetro nominal da tubulação de 50mm, correspondente à conexão de processo G 2 deste sensor (Ref.: Conexão).

Totalizador

Função do sensor que acumula o volume de fluido medido ao longo do tempo (Ref.: Saídas).
