Monitor de Fluxo IFM SR5900 - Controle PNP Preciso

Pré-visualizar: SR5900 IFM - Monitor de Fluxo ifm Controle de fluxo e ruptura PNP, M12, 19-36V DC

SR5900 IFM - Monitor de Fluxo ifm Controle de fluxo e ruptura PNP, M12, 19-36V DC

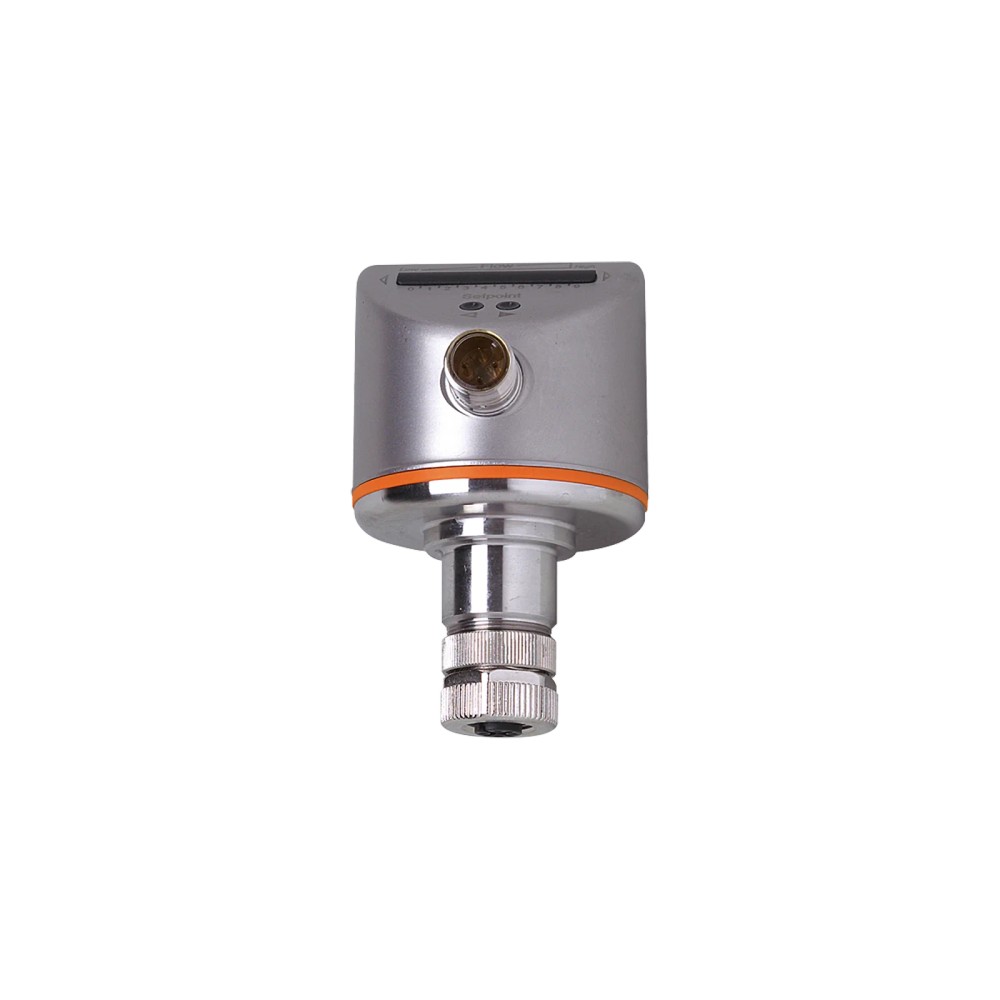

Imagem meramente ilustrativa

R$ 2.982,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SR5900
EAN: 4021179311397
NCM do produto: 90261019

Destaques do Produto Aplicação Controle de...mais

Fechar menu

Saiba mais sobre: "SR5900 IFM - Monitor de Fluxo ifm Controle de fluxo e ruptura PNP, M12, 19-36V DC"

Destaques do Produto

Aplicação

Controle de fluxo e monitoramento de ruptura do cabo do sensor

Tipo de saída

PNP

Alimentação

19–36 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Corrente máxima constante da saída

250 mA DC

Montagem e espaço

Corpo cilíndrico; Ø 50 mm × 83 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

A gestão do fornecimento é realizada pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação, com atendimento pela Melhor Indústria.

Sobre o SR5900 ifm — Monitor de controle para sensores de fluxo, saída PNP, conexão M12, 19–36 V DC

O SR5900 é um monitor de controle para sensores de fluxo, destinado ao controle de fluxo e à detecção de ruptura do cabo do sensor. Possui saída de comutação PNP, conexão elétrica M12 de 4 contatos e alimentação de 19 a 36 V DC. O ponto de comutação é ajustado por botões, com indicação por LED e barra gráfica.

PRINCIPAIS ESPECIFICAÇÕES

Função	Monitor de controle para sensores de fluxo; controle de fluxo e controlador de ruptura do cabo
Saída de comutação	PNP
Tensão de operação	19–36 V DC
Conexão elétrica	1 × M12, codificação A, 4 contatos
Consumo de corrente	< 70 mA
Corrente máxima constante da saída DC	250 mA
Dimensões	Ø 50 mm × 83 mm
Temperatura ambiente	−20 a 60 °C
Proteção IP	IP 67, com sensor anexado
Peso	225,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações que utilizem sensores de fluxo compatíveis com o monitor SR5900 e requeiram monitoramento do fluxo ou da ruptura do cabo.
Instalações com alimentação de 19 a 36 V DC e entrada elétrica compatível com conexão M12 A de 4 contatos.
Circuitos de controle que aceitem saída PNP e corrente constante máxima de 250 mA DC.

⚠ Considere outro se precisa de:

Não selecionar para circuitos cuja alimentação esteja fora de 19–36 V DC ou cuja entrada de controle não seja compatível com saída PNP.
Não usar a saída acima do limite de corrente constante informado de 250 mA DC.
Não assumir proteção IP 67 sem o sensor anexado: a ficha especifica essa condição para o conjunto com sensor.

APLICAÇÕES E USO

Controle de fluxo com sensor de fluxo conectado ao SR5900; a ficha declara essa função, mas não especifica modelos de sensor compatíveis.
Monitoramento de ruptura do cabo do sensor, com indicação de LED laranja piscando quando ocorre a condição declarada.
Aplicação em ambiente cuja temperatura ambiente esteja entre −20 e 60 °C; a condição IP 67 é especificada com sensor anexado.
Integração em circuito de controle com alimentação de 19–36 V DC, saída PNP e carga dentro do limite de corrente constante indicado. A compatibilidade com o controlador receptor deve ser confirmada pelo projetista.

COMO ESCOLHER

Antes de comprar o SR5900 ifm — Monitor de controle para sensores de fluxo, saída PNP, conexão M12, 19–36 V DC, verifique estes pontos:

Escolha o SR5900 quando

A aplicação exigir monitoramento de fluxo e ruptura do cabo de um sensor de fluxo, com saída PNP, alimentação de 19–36 V DC e conexão M12 A de 4 contatos.

Verifique outra configuração quando

O circuito de controle exigir outra polaridade de saída, alimentação fora da faixa especificada ou corrente constante superior a 250 mA DC. Confirme também a compatibilidade do sensor de fluxo utilizado; a ficha não identifica modelos de sensores compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação e função
Tipo de produto	Monitor de controle para sensores de fluxo	Identificação funcional do produto.
Aplicação	Controle de fluxo; controlador de ruptura do cabo	Aplicações declaradas na ficha.
Quantidade de canais	1	Quantidade de canais informada para o monitor.
Função de comutação do monitoramento do fluxo	A saída comuta no fluxo: LIGADA na função de saída = contato normalmente aberto; DESLIGADA na função de saída = contato normalmente fechado	Comportamento de comutação informado para o monitoramento do fluxo.

Dados elétricos
Tensão de operação	19–36 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 70 mA	Valor máximo indicado pela ficha.
Classe de proteção elétrica	III	Classificação declarada para o equipamento.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Conexões e entradas/saídas
Conexão elétrica	1 × M12; codificação A; 4 contatos	Tipo de conexão e quantidade de contatos informados.
Saída de comutação	PNP	Tipo de saída indicado para o monitor.
Corrente máxima constante da saída de comutação DC	250 mA	Limite de corrente constante especificado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Queda máxima indicada para a saída DC.

Displays e elementos de operação
Display / função de indicação	LED, barra gráfica	Indicação visual declarada na ficha.
Ajuste do ponto de comutação	Botões	Método de ajuste indicado.
Status de chaveamento	LED; laranja piscando em caso de ruptura de fio	Indicação visual informada para a condição de ruptura do fio.
Retardo de prontidão	10 s	Tempo indicado antes de o equipamento estar pronto para operação.

Condições ambientais e robustez
Temperatura ambiente	−20 a 60 °C	Faixa de temperatura ambiente informada.
Proteção IP	IP 67, com sensor anexado	A ficha condiciona a classificação IP 67 à presença do sensor anexado.
Resistência a choques	DIN IEC 68-2-27; 30 g (6 ms)	Ensaio e condição de choque declarados.
Resistência a vibrações	DIN IEC 68-2-6; 5 g (55–2000 Hz)	Ensaio e faixa de frequência declarados.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V	Níveis e normas de ensaio EMC informados na ficha.

Dados mecânicos e materiais
Invólucro	Cilíndrico	Formato do invólucro informado.
Dimensões	Ø 50 mm × 83 mm	Diâmetro e comprimento especificados.
Materiais	1.4404 (aço inoxidável / 316L); 1.4301 (aço inoxidável / 304); PC; PBT-GF20; EPDM/X; latão	Materiais listados na ficha, sem indicação de composição por componente.
Peso	225,5 g	Valor de peso informado no conjunto de dados do produto.

Identificação e vida útil
Marca	ifm	Marca informada para o produto.
Modelo / SKU / Part number	SR5900	Identificação do produto.
GTIN	4021179311397	Código global de identificação do item.
MTTF	342 anos	Valor de MTTF declarado na ficha; não representa garantia nem vida útil garantida.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	9026.10.19	Código fiscal informado na ficha.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação industrial; não considerar o SR5900 um dispositivo de comunicação por rede com base nos dados disponíveis.

• Compatibilidade funcional indicada para monitoramento de sensores de fluxo; os modelos específicos de sensor compatíveis não estão identificados na ficha.

Conexões

Elétrica Conexão elétrica 1 × M12, codificação A, 4 contatos. Alimentação de 19–36 V DC; saída de comutação PNP. Corrente máxima constante da saída DC: 250 mA. Confirmar a pinagem no datasheet antes de conectar.

Processo Não há conexão de processo especificada para o monitor. A compatibilidade mecânica com a tubulação depende do sensor de fluxo empregado; a ficha não informa modelos ou conexões de processo compatíveis.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito alimentado entre 19 e 36 V DC, com entrada compatível com saída PNP e carga dentro do limite informado.	✓	Essas condições correspondem à tensão de operação e à saída PNP do monitor; a corrente constante da saída DC não deve exceder 250 mA.
Circuito que requer saída NPN ou outro tipo de saída.	✗	A ficha identifica a saída de comutação como PNP.
Aplicação que exige corrente constante superior a 250 mA na saída DC.	✗	A corrente máxima constante especificada para a saída é 250 mA.
Integração com modelo específico de sensor de fluxo cuja compatibilidade não foi confirmada.	✗	A ficha descreve a função de monitoramento, mas não lista modelos de sensores compatíveis; a combinação deve ser verificada no datasheet ou com o fabricante.
Exigência de proteção IP 67 sem sensor anexado.	✗	A classificação IP 67 é informada para a condição com sensor anexado.

INSTALAÇÃO

Como instalar o SR5900 ifm — Monitor de controle para sensores de fluxo, saída PNP, conexão M12, 19–36 V DC

Confirme no datasheet que o sensor de fluxo utilizado é compatível com o SR5900; a ficha do produto não lista modelos específicos.
Verifique se a alimentação disponível está dentro da faixa de 19–36 V DC e se o circuito receptor aceita saída PNP.
Confirme a pinagem dos 4 contatos da conexão M12 A no datasheet antes de realizar a ligação.
Instale o monitor considerando o formato cilíndrico e as dimensões de Ø 50 mm × 83 mm; valide o espaço disponível no equipamento.
Conecte o sensor e verifique as condições necessárias para a classificação IP 67, que é especificada com sensor anexado.
Após energizar, observe a indicação por LED e barra gráfica e ajuste o ponto de comutação pelos botões conforme a documentação do fabricante.

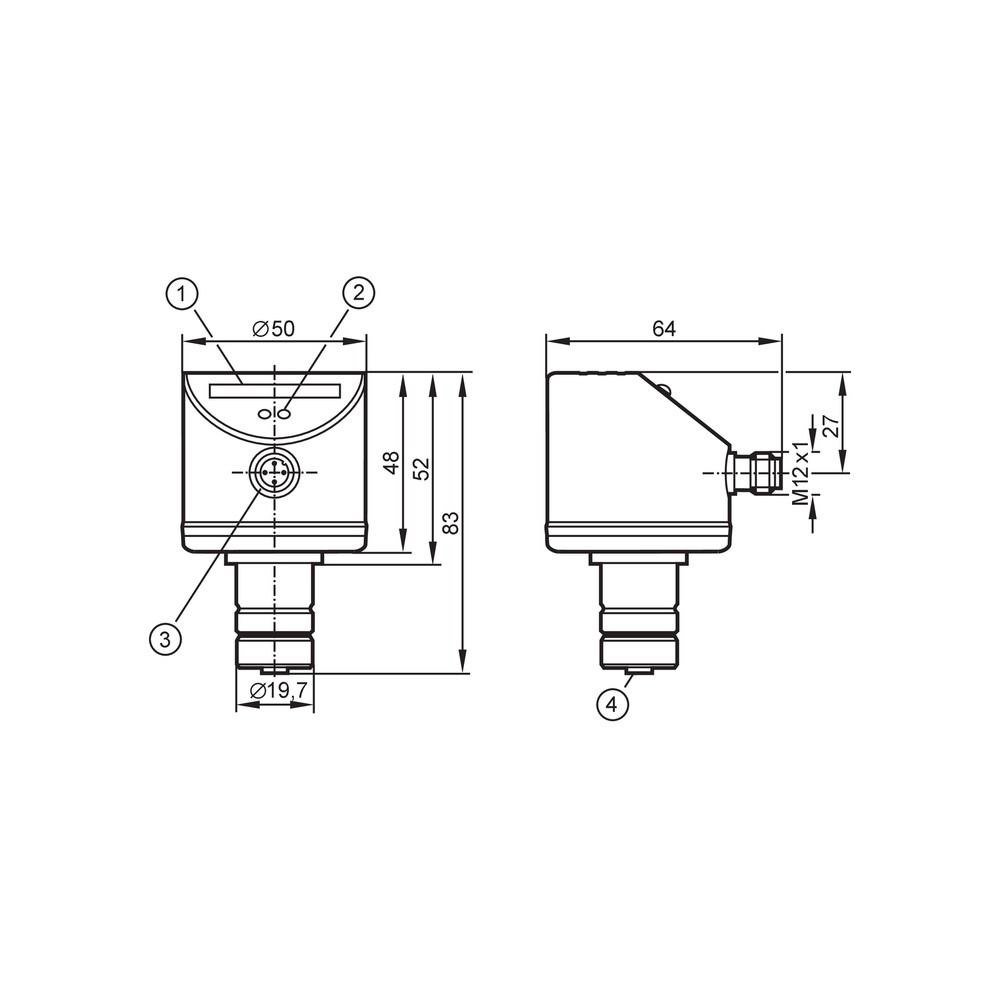

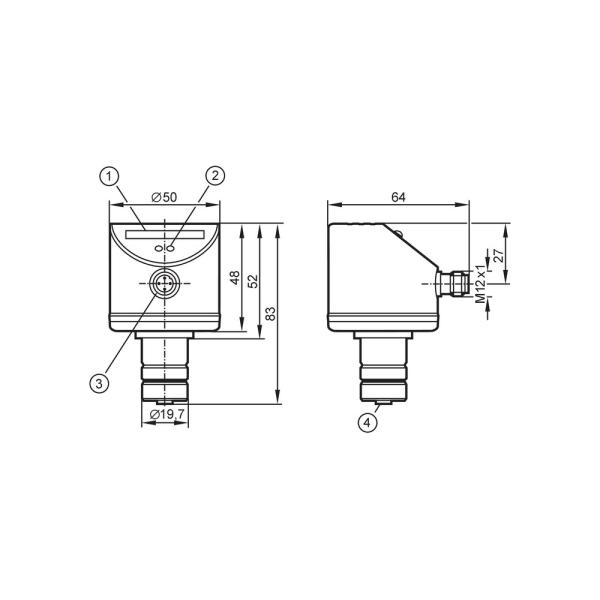

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta durante a operação.	Alimentação fora da faixa especificada, ligação incorreta ou incompatibilidade entre a saída PNP e a entrada do circuito receptor.	Meça a alimentação e confirme que está entre 19 e 36 V DC; confira a pinagem no datasheet e verifique se a entrada receptora aceita PNP.
O LED laranja pisca e o monitor sinaliza ruptura de fio.	Ruptura ou interrupção no cabo do sensor, ou conexão elétrica incompleta.	Inspecione o cabo e a conexão M12; verifique continuidade e assentamento dos contatos com o circuito desenergizado.
O estado de comutação não corresponde à condição de fluxo esperada.	Ponto de comutação ajustado de forma incompatível com a aplicação ou sensor cuja compatibilidade não foi confirmada.	Confira o ajuste pelos botões e consulte o datasheet para validar a combinação do sensor com o SR5900 e o comportamento de comutação configurado.
O equipamento ou o circuito receptor apresenta comportamento irregular sob carga.	Corrente da saída acima do limite especificado ou queda de tensão da saída incompatível com a entrada conectada.	Meça ou calcule a corrente constante da carga e compare com o máximo de 250 mA; considere também a queda máxima de 2,5 V indicada para a saída DC.

DOCUMENTAÇÃO TÉCNICA

Datasheet SR5900 em português (Datasheet) Desenho em escala SR5900 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o SR5900 e para que serve?

É um monitor de controle para sensores de fluxo, destinado ao controle de fluxo e à detecção de ruptura do cabo do sensor.

Que tipo de saída e conexão elétrica ele usa?

O SR5900 tem saída PNP e conexão M12 de codificação A com 4 contatos. Consulte o datasheet para confirmar a pinagem.

O que acompanha o produto?

A ficha informa uma peça por embalagem, mas não detalha acessórios inclusos. A lista de acessórios não está especificada nos dados disponíveis.

Ele funciona com qualquer sensor de fluxo?

A ficha não informa compatibilidade universal nem lista modelos de sensores compatíveis. Confirme a combinação com o fabricante antes da instalação.

Posso usar o SR5900 com alimentação de 12 V DC?

A tensão de operação especificada é de 19 a 36 V DC; 12 V DC fica fora dessa faixa.

Posso ligar a saída diretamente a uma entrada NPN?

A saída especificada é PNP. Uma entrada que exija sinal NPN não corresponde ao tipo de saída indicado; verifique a interface do controlador.

O LED laranja está piscando: o que devo verificar antes de trocar o monitor?

A ficha associa o LED laranja piscando à ruptura de fio. Inspecione o cabo do sensor e a conexão M12 e verifique a continuidade antes de substituir o equipamento.

A saída não comuta; como faço um diagnóstico inicial?

Confira primeiro a alimentação de 19–36 V DC, a pinagem e a compatibilidade da entrada receptora com PNP. Verifique também o ajuste do ponto de comutação e a compatibilidade do sensor.

Como escolher entre o SR5900 e outro monitor?

Escolha o SR5900 quando a aplicação exigir as funções declaradas de monitoramento de fluxo e ruptura de cabo, com saída PNP e alimentação dentro da faixa especificada. Procure outra configuração se o circuito exigir outro tipo de saída, tensão fora da faixa ou corrente superior ao limite da saída.

Que cuidados devo tomar na instalação e no uso?

Confirme a pinagem no datasheet, ajuste o ponto de comutação pelos botões e respeite a faixa de temperatura ambiente de −20 a 60 °C. A proteção IP 67 é especificada com o sensor anexado.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação identificado para o SR5900; deve ser compatível com a entrada do circuito receptor. (Ref.: Saída de comutação)

M12 codificação A

Padrão de conexão elétrica informado para o conector do monitor, com 4 contatos. (Ref.: Conexão elétrica)

MTTF

Tempo médio até falha declarado na ficha; não equivale a uma vida útil garantida. (Ref.: MTTF)

IP 67

Grau de proteção informado para a condição com sensor anexado. (Ref.: Proteção IP)

Ruptura de fio

Condição de falha do cabo do sensor indicada pelo monitor por LED laranja piscando. (Ref.: Status de chaveamento)
