Monitor de Fluxo IFM SR0150 - Controle 24VDC Relé

Pré-visualizar: SR0150 IFM - Monitor Fluxo IFM Controle Fluxo/Temp 24VDC Relé

SR0150 IFM - Monitor Fluxo IFM Controle Fluxo/Temp 24VDC Relé

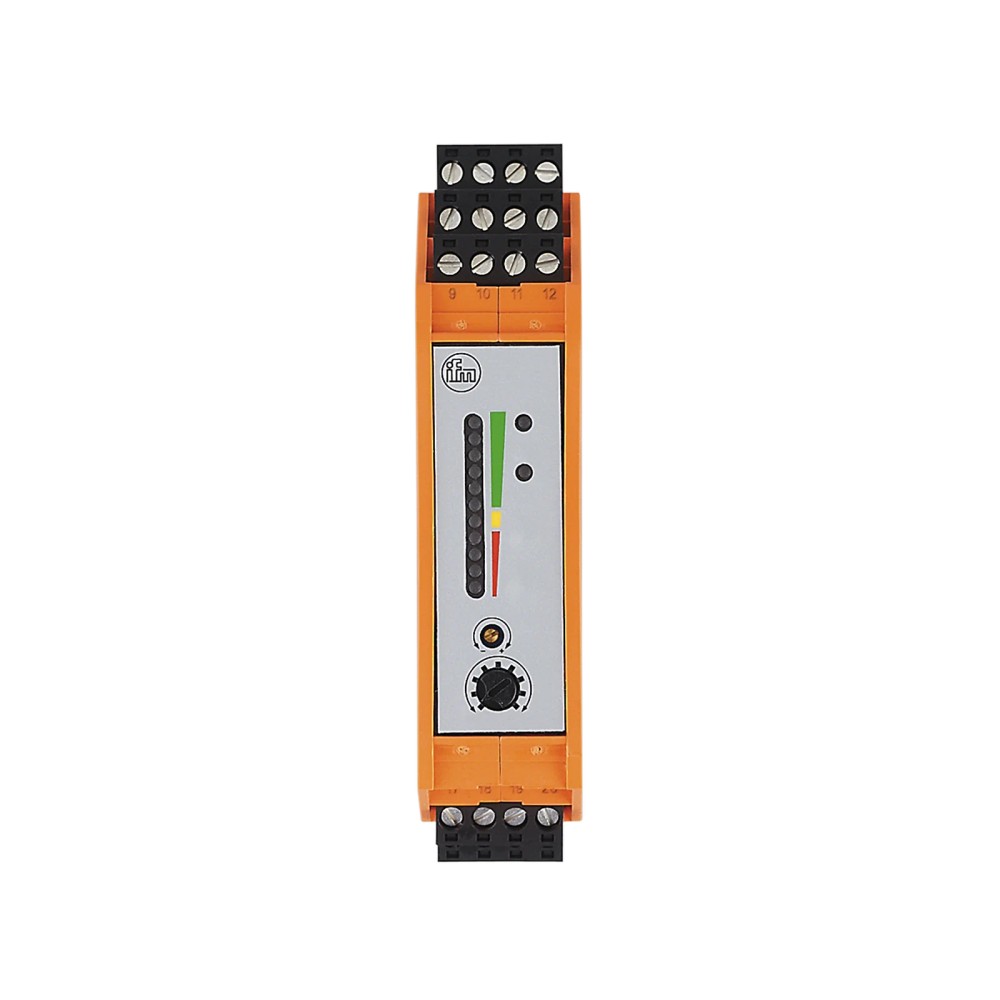

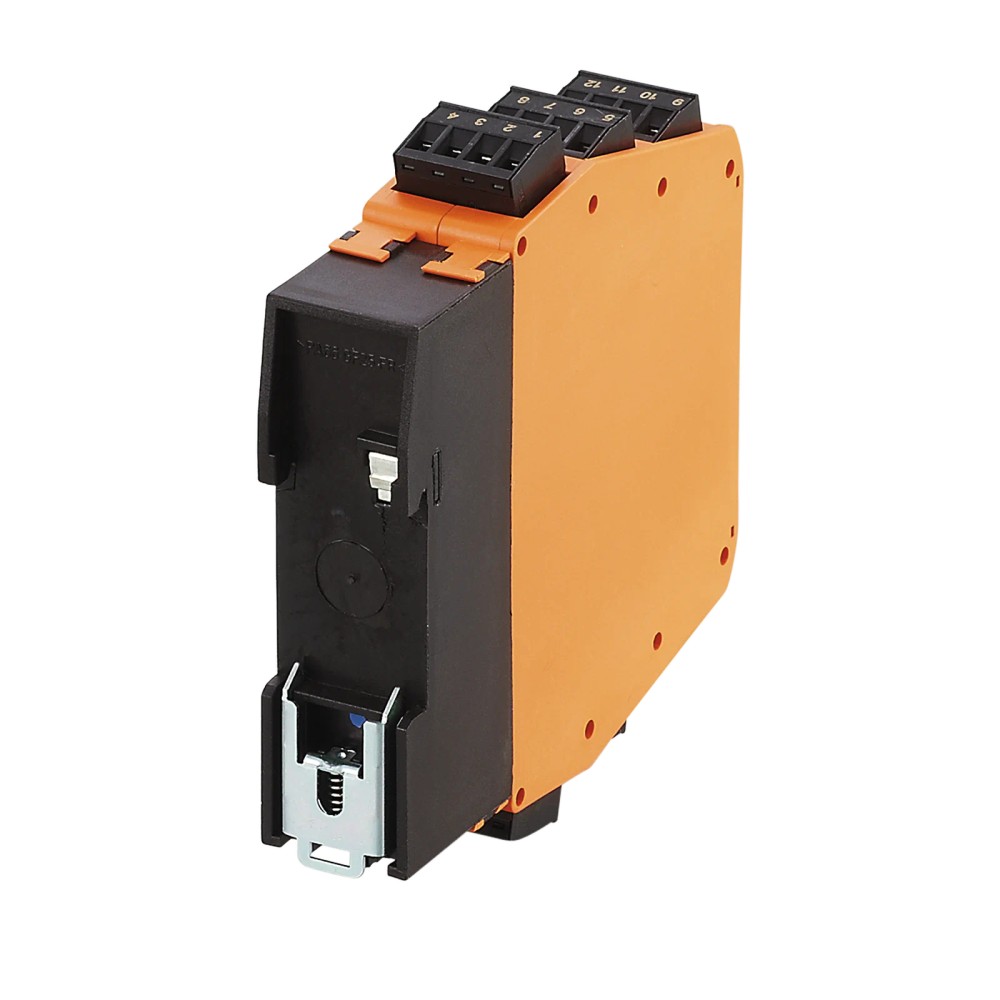

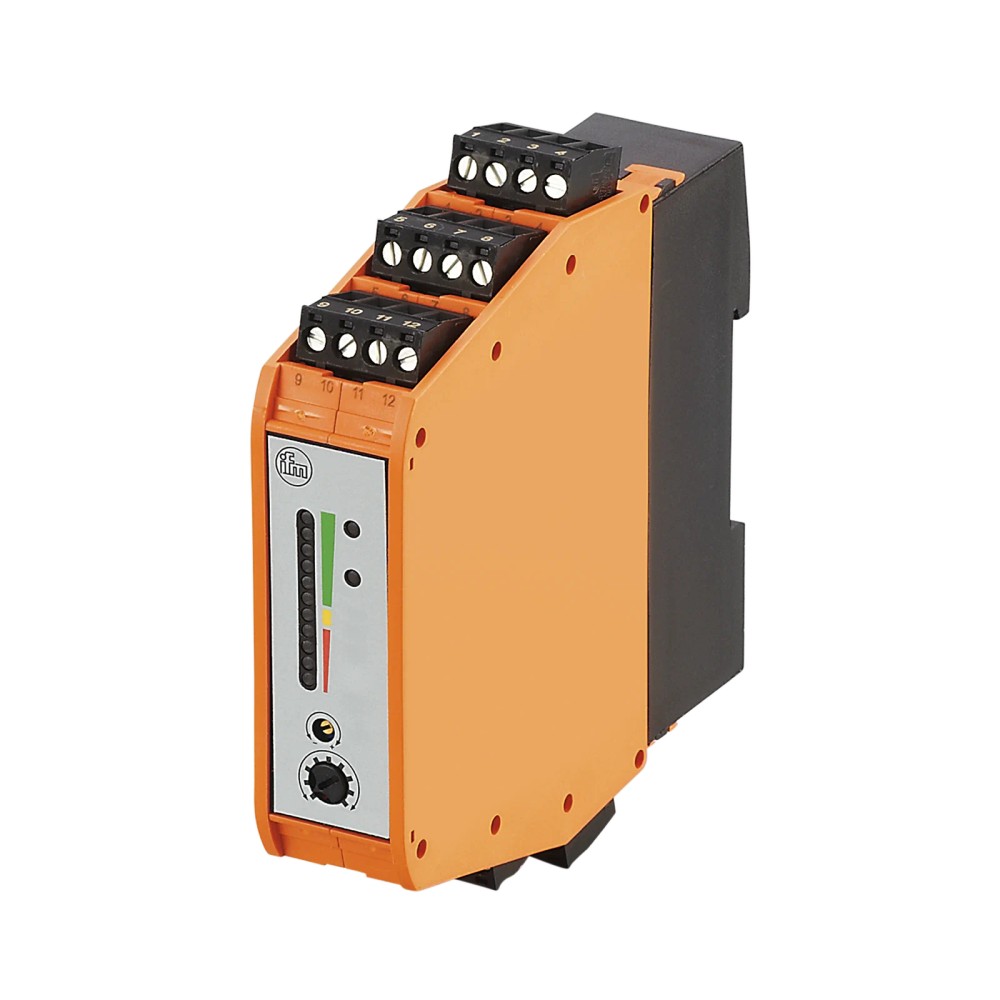

Imagem meramente ilustrativa

R$ 3.780,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SR0150
EAN: 4021179213493
NCM do produto: 90261019

Destaques do Produto Tipo de Saída Relé...mais

Fechar menu

Saiba mais sobre: "SR0150 IFM - Monitor Fluxo IFM Controle Fluxo/Temp 24VDC Relé"

Destaques do Produto

Tipo de Saída

Relé

Tensão

24 V DC

Montagem

Trilho DIN TH35

Ajuste

Potenciômetro

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SR0150 IFM - Monitor Fluxo IFM Controle Fluxo/Temp 24VDC Relé

O monitor de controle IFM SR0150 é um dispositivo de automação projetado para supervisionar sensores de fluxo da linha VS3000. Ele executa o controle de vazão, temperatura e ruptura de cabos, garantindo a integridade do processo industrial. Opera sob tensão de 24VDC e utiliza saída a relé para comutação de cargas.

PRINCIPAIS ESPECIFICAÇÕES

SKU	SR0150
Marca	ifm electronic
Tensão de Operação	24 V DC
Saída	Relé
Grau de Proteção	IP 20
Tempo de Resposta	< 3 s
Montagem	Trilho DIN TH35
Dimensões	100 x 25 x 103,5 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de monitoramento de vazão em linhas hidráulicas e pneumáticas.
Painéis elétricos industriais com montagem em trilho DIN padrão.
Monitoramento de temperatura em processos críticos de automação.

⚠ Considere outro se precisa de:

Instalação em áreas externas sem proteção contra umidade ou poeira (IP20).
Aplicação em circuitos que excedam a capacidade de carga dos contatos de relé (4A).
Ambientes com vibração extrema sem suporte adequado ao trilho DIN.

APLICAÇÕES E USO

Monitoramento contínuo de vazão em sistemas de resfriamento industrial.
Detecção de falhas (ruptura de cabo) em sensores remotos.
Controle de temperatura em processos que dependem da presença de fluido para evitar superaquecimento.
Integração em quadros de comando que utilizam trilho DIN TH35.

COMO ESCOLHER

Antes de comprar o SR0150 IFM - Monitor Fluxo IFM Controle Fluxo/Temp 24VDC Relé, verifique estes pontos:

Escolha este modelo se:

Necessitar de um monitor robusto com saída a relé para integração em sistemas tradicionais de 24VDC, onde o controle físico de processos de fluxo e temperatura é essencial.

Busque outra opção se:

Seu sistema exigir comunicação digital de dados (IO-Link), alta velocidade de comutação eletrônica ou um grau de proteção ambiental superior a IP20.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Função	Monitor de controle para sensores de fluxo	Finalidade operacional principal
Aplicações	Controle de fluxo, temperatura e ruptura de cabo	Escopo de monitoramento do dispositivo

Dados elétricos
Tensão de operação	24 V DC	Tensão nominal de alimentação
Consumo de corrente	90 mA	Demanda elétrica em operação
Classe de proteção	III	Isolação elétrica de segurança

Saídas
Tipo de saída	Relé	Mecanismo de comutação
Poder de corte	4 A (250 V AC / 30 V DC)	Capacidade máxima de carga dos contatos

Dados mecânicos
Tipo de montagem	Trilho DIN TH35	Padrão de fixação mecânica
Dimensões	100 x 25 x 103,5 mm	Gabarito físico do produto
Material do invólucro	PBT	Material plástico de construção

COMPATIBILIDADE

Comunicação

• Sinal analógico de sensores de fluxo da linha VS3000

Conexões

Elétrica Terminais Combicon

Processo Fiação via terminais Combicon

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de vazão de líquidos	✓	Configuração nativa de fábrica otimizada para líquidos.
Monitoramento de gases	✓	Possível através de configuração via jumper nos terminais 23/24.
Comunicação via IO-Link	✗	O produto possui saída física a relé, sem suporte a protocolos de barramento digital.

INSTALAÇÃO

Como instalar o SR0150 IFM - Monitor Fluxo IFM Controle Fluxo/Temp 24VDC Relé

Desligue a alimentação principal do painel elétrico.
Encaixe o monitor SR0150 no trilho DIN TH35 (EN 60715) de forma a garantir ventilação por convecção.
Conecte os cabos de alimentação 24VDC aos terminais designados.
Conecte o sensor de fluxo VS3000 conforme o diagrama de fiação.
Para monitoramento de gases, execute a ponte entre os terminais 23 e 24.
Ligue a alimentação e ajuste o ponto de comutação através do potenciômetro frontal.

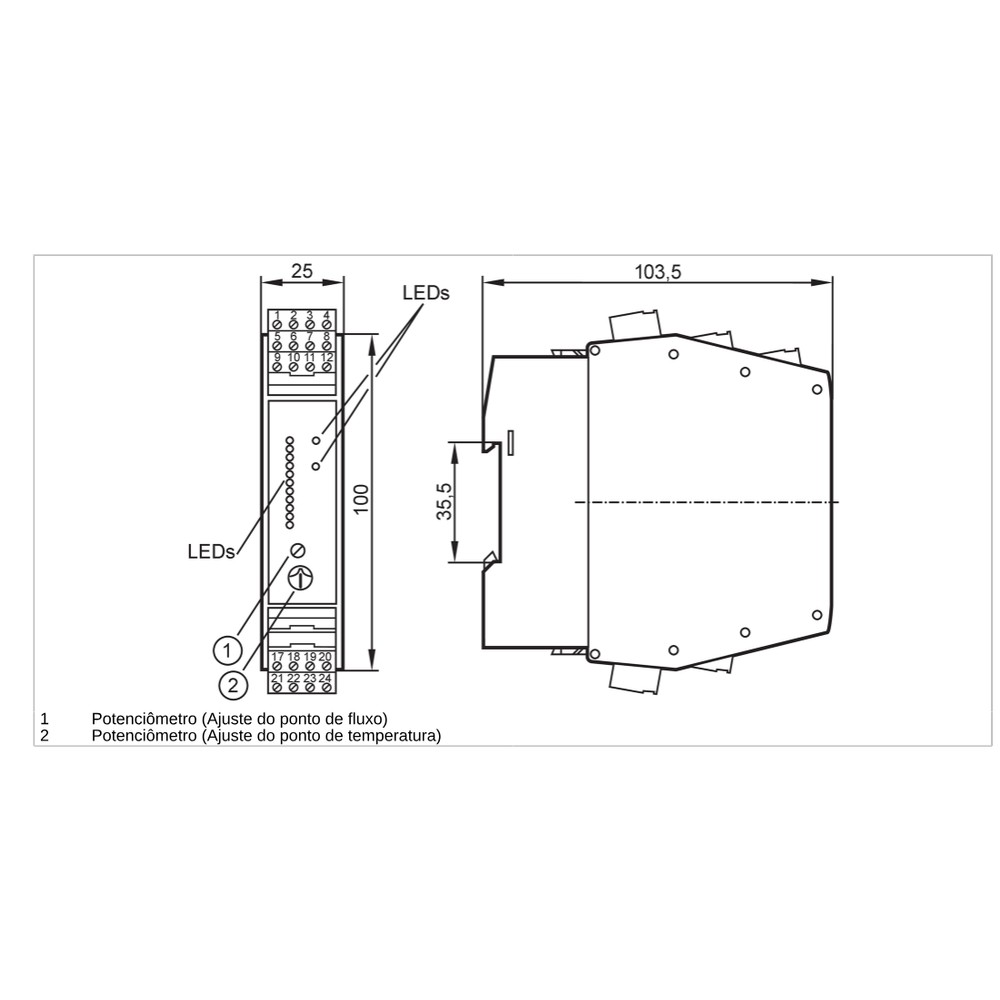

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Dispositivo não liga ou apresenta comportamento instável	Tensão fora da tolerância (-20...10%)	Medir a tensão nos bornes de alimentação com multímetro
LED LOW VOLTAGE/WIRE BREAK-RELAY aceso e relé desativado	Ruptura de cabo ou curto no sensor	Verificar continuidade da fiação entre monitor e sensor
Falhas intermitentes por superaquecimento	Instalação sem ventilação adequada	Conferir se o espaço de convecção está conforme manual
Monitor não comuta na vazão esperada	Ajuste incorreto do potenciômetro	Recalibrar o ponto de comutação conforme procedimento da aplicação

DOCUMENTAÇÃO TÉCNICA

Datasheet SR0150 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o Monitor de Fluxo SR0150 e para que ele serve?

Este monitor de controle SR0150 é um dispositivo eletrônico da IFM projetado para processar sinais de sensores de fluxo da linha VS3000, realizando o controle de vazão, temperatura e diagnóstico de ruptura de cabo.

O que acompanha o monitor SR0150 na embalagem?

O produto inclui o monitor de controle em invólucro PBT para montagem em trilho DIN e o manual técnico correspondente.

Existem restrições de uso ou ambientes onde ele não deve ser instalado?

O SR0150 não é destinado a ambientes com atmosferas explosivas ou aplicações onde o grau de proteção IP 20 seja insuficiente para o ambiente industrial específico.

Posso utilizar este monitor com sensores de fluxo com saída IO-Link?

Este modelo não é compatível com sensores que exigem protocolos de comunicação digitais avançados como IO-Link, sendo restrito a funções de chaveamento via relé.

Quais são os sinais comuns de que o dispositivo está com defeito?

Sintomas de erro incluem a não energização dos relés de controle mesmo com vazão presente, muitas vezes causados por falhas na alimentação ou configuração incorreta do potenciômetro.

Como diagnosticar falhas de ruptura de cabo ou problemas elétricos?

Verifique se o LED de 'LOW VOLTAGE/WIRE BREAK-RELAY' está aceso. Se estiver, o monitor identificou uma falha de circuito ou subtensão, exigindo a checagem da fiação e integridade do sensor.

Este monitor é melhor que versões de estado sólido (transistor)?

Este modelo SR0150 possui saída a relé, sendo ideal para sistemas que exigem isolação galvânica e controle direto de cargas de até 4A. Alternativas transistorizadas são preferíveis apenas se a frequência de comutação for extremamente alta.

Como configurar o monitor para leitura de gases?

Para aplicações que requerem monitoramento de gases, é necessário realizar um jumper nos terminais 23 e 24, alterando a lógica de monitoramento padrão de líquidos.

Quais cuidados são essenciais na montagem do equipamento?

A instalação deve ser feita exclusivamente em trilho DIN TH35 (EN 60715), garantindo espaço suficiente para a ventilação por convecção, evitando o superaquecimento dos componentes internos.

Onde o produto é faturado e como obtenho suporte?

A IFM garante a origem e a rastreabilidade deste componente, com suporte técnico direto via canais oficiais de atendimento da Melhor Indústria.

GLOSSÁRIO TÉCNICO

Relé

Dispositivo de comutação eletromecânica utilizado para abrir ou fechar circuitos elétricos (Ref.: saída de controle).

IP 20

Grau de proteção que indica que o equipamento é protegido contra objetos sólidos maiores que 12,5mm, mas sem proteção contra líquidos (Ref.: grau de proteção).

Trilho DIN TH35

Padrão de montagem metálica de 35mm para fixação de componentes em painéis elétricos (Ref.: DIN EN 60715).

Potenciômetro

Componente ajustável manualmente para definir o ponto de comutação do sensor (Ref.: ajuste do ponto de comutação).

MTTF

Mean Time To Failure, tempo médio esperado até a ocorrência de uma falha crítica, aqui de 263 anos (Ref.: confiabilidade).
