Monitor de Fluxo IFM SN0150 - Controle e Relé

Pré-visualizar: SN0150 IFM - Monitor de Fluxo IFM Controle de Fluxo e Temperatura Relé 90-240V AC

SN0150 IFM - Monitor de Fluxo IFM Controle de Fluxo e Temperatura Relé 90-240V AC

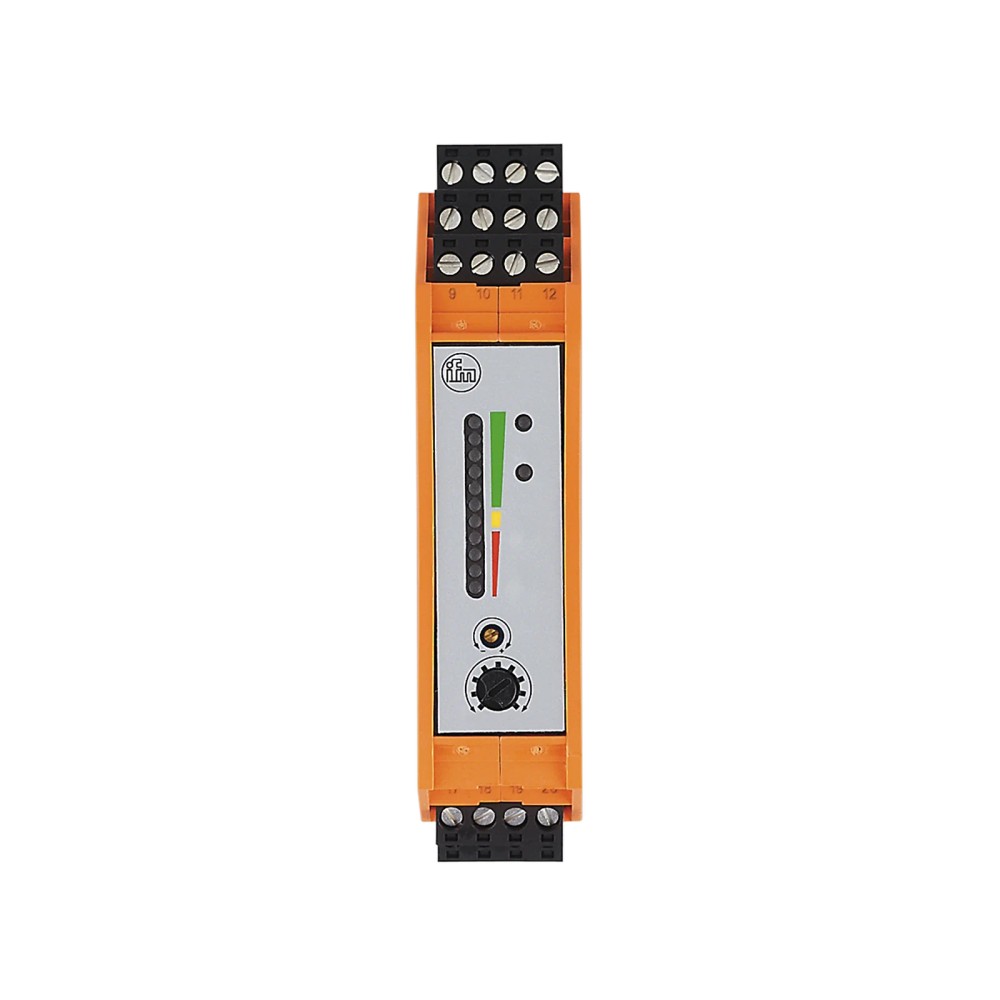

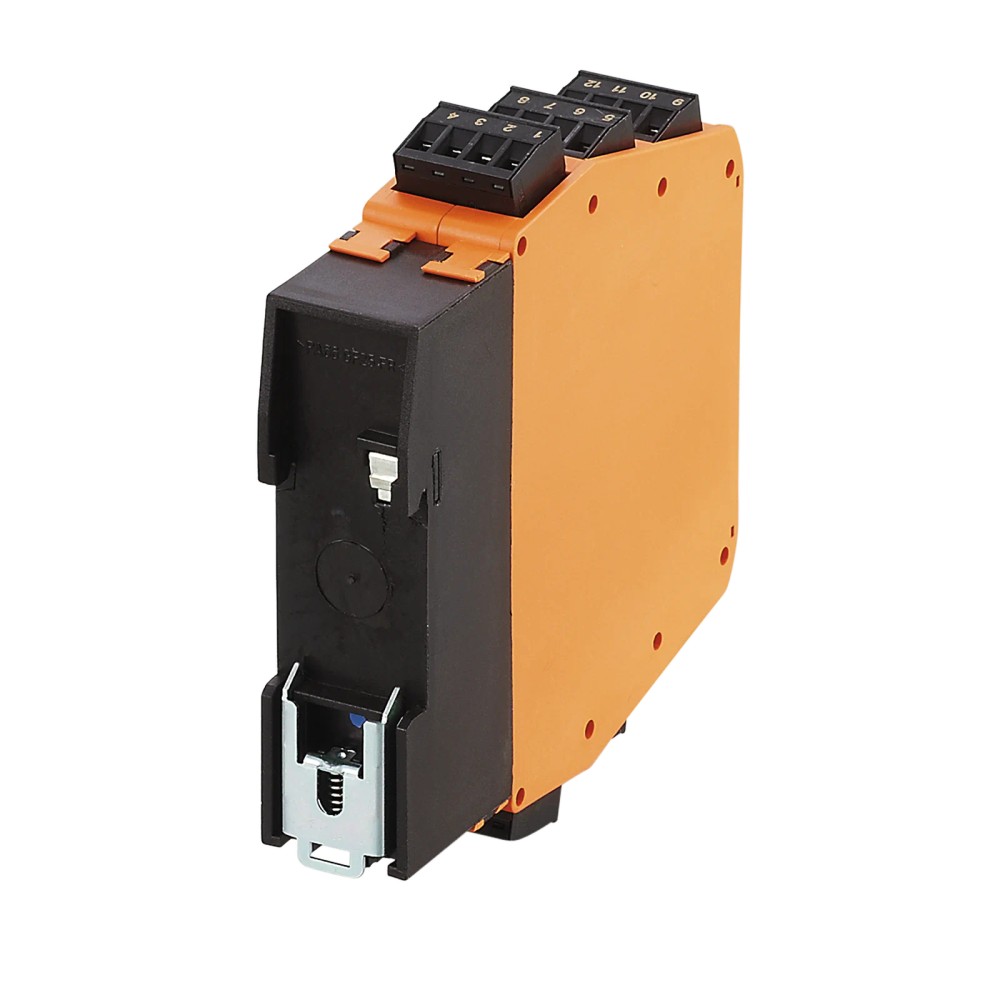

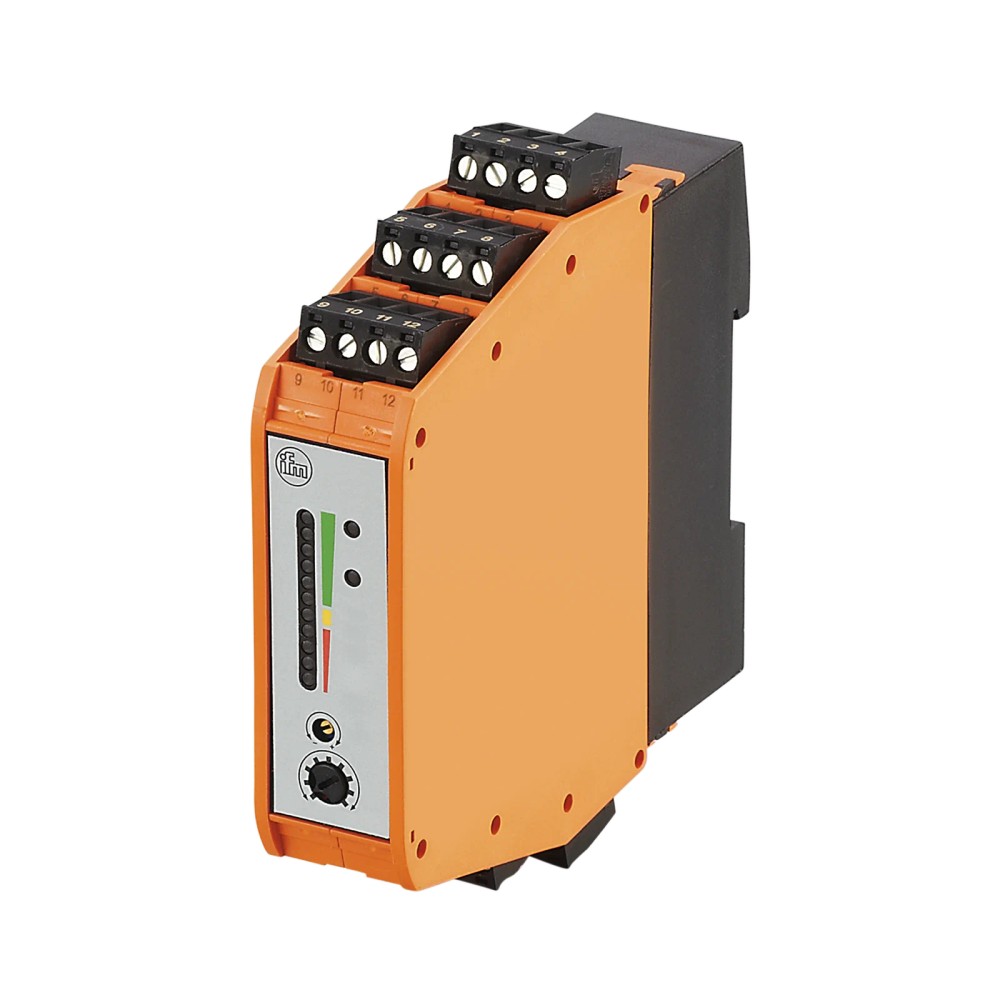

Imagem meramente ilustrativa

R$ 3.780,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SN0150
EAN: 4021179213080
NCM do produto: 90261019

Destaques do Produto Alimentação 90...240...mais

Fechar menu

Saiba mais sobre: "SN0150 IFM - Monitor de Fluxo IFM Controle de Fluxo e Temperatura Relé 90-240V AC"

Destaques do Produto

Alimentação

90...240 V AC

Sensor associado

Sensores de fluxo VS3000

Tipo de saída

Relé

Tipo de conexão

Terminais

Montagem

Trilho DIN TH35 (EN 60715)

Aplicações indicadas

Controle de fluxo, temperatura e ruptura de cabo

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Monitor de controle para sensores de fluxo IFM SN0150, 90 a 240 V AC

O IFM SN0150 é um monitor de controle destinado a sensores de fluxo VS3000, para monitoramento de fluxo, temperatura e ruptura de cabo. Possui alimentação de 90 a 240 V AC, saída a relé e conexão por terminais. Conta com ajuste do ponto de comutação por potenciômetro e indicação por 11 LEDs.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Monitor de controle para sensores de fluxo
Modelo associado	VS3000/85...265VAC
Alimentação	90...240 V AC
Saída	Relé
Conexão elétrica	Terminais
Dimensões	100 x 25 x 103,5 mm
Montagem	Trilho DIN TH35 (EN 60715)
Proteção do invólucro	IP 20
Tempo de resposta	< 3 s
Peso	252,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações que utilizam sensores de fluxo VS3000 e requerem monitoramento por relé.
Aplicações de controle de fluxo, controle de temperatura ou detecção de ruptura/curto-circuito nos cabos, dentro das condições elétricas e ambientais informadas.

⚠ Considere outro se precisa de:

Aplicações cuja alimentação esteja fora de 90...240 V AC.
Aplicações que exijam proteção contra sobrecarga ou curto-circuito incorporada: a ficha indica que essas proteções não estão presentes.
Instalações externas ou sujeitas a exposição que exija proteção superior a IP 20, sem proteção adicional apropriada.

APLICAÇÕES E USO

Monitoramento de fluxo com sensores VS3000, conforme a associação indicada para o SN0150; a ficha informa que o relé fica energizado quando há vazão e durante o retardo de alimentação.
Controle de temperatura na faixa monitorada de 0...80 °C; a comutação do relé ocorre quando a temperatura é excedida.
Monitoramento de cabo para detecção de rompimento ou curto-circuito, situações em que o relé não permanece energizado.
A ficha permite selecionar substâncias líquidas ou gasosas por pontes de fio: o estado de fornecimento é configurado para líquidos e, para gases, indica ponte entre os terminais 23 / 24.
A operação deve respeitar alimentação de 90...240 V AC, temperatura ambiente de -20...60 °C e espaço livre suficiente para refrigeração por convecção. A ficha não especifica aplicações além dessas funções.

COMO ESCOLHER

Antes de comprar o Monitor de controle para sensores de fluxo IFM SN0150, 90 a 240 V AC, verifique estes pontos:

Escolha o SN0150

Quando o sistema utilizar sensores de fluxo VS3000 e for necessário monitorar fluxo, temperatura ou falha de cabo, com alimentação de 90...240 V AC e saída a relé.

Verifique outra configuração

Considere outro equipamento se a alimentação disponível estiver fora da faixa especificada, se a aplicação exigir saída diferente de relé ou se forem necessárias proteções contra sobrecarga ou curto-circuito integradas.

Confirme condições de instalação

Verifique espaço para montagem em trilho DIN TH35, ventilação por convecção e proteção do conjunto, pois o invólucro é IP 20.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	ifm	Fabricante indicado na ficha.
Modelo	SN0150	Código do produto.
Tipo de produto	Monitor de controle para sensores de fluxo	Função declarada do equipamento.
Sensor associado	VS3000/85...265VAC	Modelo/série indicado na descrição do produto.
Aplicações	Controle de fluxo; controle de temperatura; controlador de ruptura do cabo	Aplicações informadas na ficha.
Quantidade de canais	1	Número de canais indicado.

Dados elétricos
Tensão de operação	90...240 V AC	Faixa de alimentação especificada.
Tolerância da tensão de operação	-5...10 %	Tolerância informada para a tensão de operação.
Frequência AC	47...63 Hz	Faixa de frequência da alimentação AC.
Consumo energético máximo	4 VA	Consumo máximo indicado.
Classe de proteção	II	Classe de proteção elétrica informada.
Proteção necessária	Fusível miniatura conforme IEC 60127-2 Folha 1; ≤ 5 A; rápido	Proteção externa indicada na ficha.
Proteção contra sobrecarga	Não	A ficha declara que não há proteção contra sobrecarga.
Proteção contra curto-circuitos	Não	A ficha declara que não há proteção contra curto-circuitos.
Proteção contra inversão de polaridade	Não	A ficha declara que não há proteção contra inversão de polaridade.

Entradas, saídas e funções de comutação
Função elétrica	Relé	Tipo de saída declarado.
Tipo de conexão	Terminais	Forma de conexão elétrica.
Poder de corte	4 A (250 V AC / 30 V DC)	Limite de comutação informado para a saída.
Função de comutação do monitoramento do fluxo	Relé energizado quando houver vazão presente e durante o tempo de retardo da alimentação	Comportamento de comutação indicado.
Função de comutação do monitoramento dos cabos	Relé não energizado em caso de rompimento do fio ou curto-circuito	Comportamento indicado para falha de cabo.
Função de comutação do monitoramento da temperatura	Relé energizado quando a temperatura for excedida	Comportamento de comutação indicado para temperatura.
Comportamento em caso de falhas	Na subtensão, todos os relés são desativados; o LED LOW VOLTAGE/WIRE BREAK-RELAY acende	Indicação de estado descrita para subtensão.

Faixas de monitoramento e ajustes
Alcance de temperatura	0...80 °C	Faixa de temperatura monitorada informada.
Ajuste do ponto de comutação	Com potenciômetro	Método de ajuste indicado.
Seleção de líquidos/gases	Pontes de fio; fornecimento configurado para monitoramento de substâncias líquidas; para gases, fazer ponte entre os terminais 23 / 24	Configuração indicada para selecionar o meio monitorado.
Ponto de comutação de repetibilidade/valor medido	4 K	Valor indicado pela ficha para repetibilidade/ponto de comutação.

Tempos de reação
Tempo de resposta	< 3 s	Tempo de resposta declarado.
Retardo de prontidão	10...80 s; ajustável por resistores de valor fixo nos terminais 22-23	Retardo de prontidão e forma de ajuste informados.

Displays e elementos de operação
Display	11 x LED	Quantidade de LEDs declarada.
Status de chaveamento	LED vermelho	Indicação de estado de chaveamento.
Ajuste	Potenciômetro	Elemento usado para ajuste do ponto de comutação.

Condições ambientais
Temperatura ambiente	-20...60 °C	Faixa de temperatura ambiente de operação informada.
Aviso sobre temperatura ambiente	Requer espaço livre suficiente para refrigeração por convecção	Condição de instalação indicada pelo fabricante.
Proteção IP	IP 20	Grau de proteção declarado para o invólucro.

Dados mecânicos e montagem
Dimensões	100 x 25 x 103,5 mm	Dimensões informadas; largura x altura x profundidade conforme os atributos disponíveis.
Invólucro	Retangular; material PBT	Formato e material indicados.
Tipo de montagem	Montagem segundo normas DIN; TH35 (EN 60715)	Montagem em trilho DIN especificada.
Peso	252,5 g	Massa indicada na ficha.

Dados de confiabilidade e identificação comercial
MTTF	168 anos	Valor de MTTF informado na ficha; não representa garantia de vida útil.
SKU / Part number	SN0150	Identificadores do produto.
GTIN	4021179213080	Identificador comercial do produto.
NCM	9026.10.19	Código fiscal informado na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação indicado na ficha técnica.

Conexões

Elétrica Conexão por terminais. Alimentação de 90...240 V AC, frequência de 47...63 Hz. Saída a relé; poder de corte informado de 4 A (250 V AC / 30 V DC). Consulte o datasheet para a atribuição dos terminais e o esquema de ligação.

Processo Não possui conexão mecânica de processo informada; trata-se de monitor de controle para sensores de fluxo, instalado em trilho DIN TH35 (EN 60715).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com sensor de fluxo VS3000 e alimentação dentro de 90...240 V AC	✓	O produto é descrito como monitor de controle para sensores de fluxo VS3000/85...265VAC e sua tensão de operação é 90...240 V AC.
Comando ou sinalização por saída a relé, dentro do poder de corte especificado	✓	A ficha especifica saída a relé e poder de corte de 4 A a 250 V AC / 30 V DC.
Aplicação que exige comunicação por protocolo industrial	✗	Não há protocolo de comunicação especificado para este monitor.
Instalação que exige proteção integrada contra sobrecarga ou curto-circuito	✗	A ficha informa que o produto não possui proteção contra sobrecarga nem contra curto-circuitos.
Instalação em ambiente que requer grau de proteção acima de IP 20 sem proteção adicional	✗	O grau de proteção declarado é IP 20.

INSTALAÇÃO

Como instalar o Monitor de controle para sensores de fluxo IFM SN0150, 90 a 240 V AC

Confirme no datasheet que o sensor de fluxo e a aplicação são compatíveis com o monitor SN0150.
Instale o equipamento em trilho DIN TH35 conforme EN 60715 e reserve espaço para refrigeração por convecção.
Desenergize o circuito antes de realizar a ligação elétrica.
Conecte a alimentação e os circuitos aos terminais conforme o esquema oficial do datasheet; respeite a faixa de 90...240 V AC e a proteção por fusível indicada.
Configure a seleção de líquidos ou gases conforme a aplicação; para gases, a ficha indica a ponte entre os terminais 23 / 24.
Ajuste o ponto de comutação pelo potenciômetro e verifique a indicação dos LEDs e a resposta do relé durante o comissionamento.

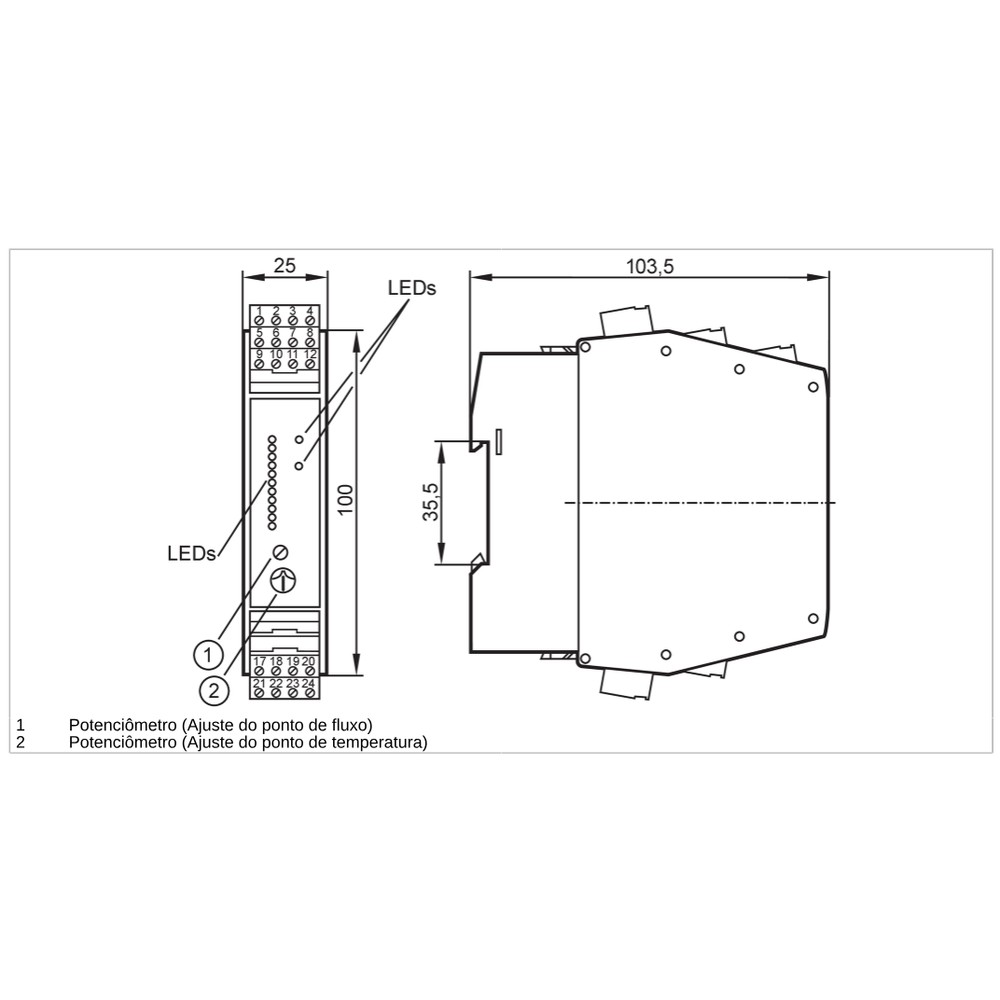

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O relé não energiza durante a operação.	Alimentação fora da faixa especificada, subtensão ou falha de cabo; a ficha informa desativação dos relés em subtensão.	Meça a alimentação nos terminais e confira a indicação do LED LOW VOLTAGE/WIRE BREAK-RELAY; inspecione continuidade e curto-circuito no cabeamento.
O estado do relé não corresponde à presença de vazão.	Ajuste do ponto de comutação ou configuração do monitoramento incompatível com o meio selecionado.	Confirme a presença de vazão, revise o ajuste pelo potenciômetro e verifique a configuração das pontes conforme o datasheet.
O monitor não comuta no controle de temperatura esperado.	Ponto de comutação ajustado incorretamente ou temperatura fora da faixa monitorada de 0...80 °C.	Verifique a temperatura medida e o ajuste do potenciômetro; confirme se a condição está dentro da faixa especificada.
Desligamento ou funcionamento instável após a montagem.	Temperatura ambiente fora de -20...60 °C ou falta de espaço para refrigeração por convecção.	Meça a temperatura ambiente no local e confira se há espaço livre suficiente ao redor do equipamento para convecção.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM SN0150 em português (Datasheet) Desenho em escala IFM SN0150 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SN0150 e para quem ele serve?

É um monitor de controle para sensores de fluxo VS3000. Serve a sistemas que precisam monitorar fluxo, temperatura ou ruptura de cabo por meio de uma saída a relé.

O que vem com o SN0150?

A ficha fornecida não especifica acessórios ou itens adicionais incluídos na embalagem. Confirme o conteúdo comercial com o fornecedor antes da compra.

Posso usar o SN0150 com alimentação de 24 V DC?

A ficha especifica alimentação de 90...240 V AC, portanto não declara compatibilidade com alimentação de 24 V DC.

Este monitor substitui um controlador que precisa de proteção contra curto-circuito integrada?

Não, a ficha informa que o SN0150 não possui proteção contra curto-circuitos nem contra sobrecarga. A proteção externa deve ser projetada conforme as instruções do fabricante e da instalação.

O relé não liga: o que devo verificar antes de trocar o monitor?

Verifique a tensão de alimentação e a ocorrência de subtensão, que desativa os relés. Confira também o LED de falha e a continuidade dos cabos do sensor.

O monitor indica falha de cabo; qual pode ser a causa?

Um fio rompido ou um curto-circuito pode provocar a desenergização do relé conforme a função de monitoramento de cabos. Inspecione e teste o cabeamento antes de substituir o equipamento.

É melhor comprar o monitor avulso ou um conjunto com sensor?

A ficha identifica o SN0150 como monitor de controle, mas não informa um kit ou os itens incluídos na embalagem. Se você ainda não possui um sensor VS3000 compatível, confirme com o fornecedor a seleção e o fornecimento do sensor separadamente.

Quando devo escolher outro modelo em vez do SN0150?

Escolha outra configuração quando a alimentação não estiver dentro de 90...240 V AC ou quando a aplicação exigir comunicação por protocolo ou proteções integradas que a ficha não declara para este produto.

Como selecionar líquidos ou gases durante a instalação?

A configuração de fornecimento é para substâncias líquidas; para monitorar gases, a ficha indica fazer ponte entre os terminais 23 e 24. Consulte o datasheet antes de alterar a ligação.

O produto tem garantia ou procedência informada na ficha técnica?

A ficha técnica fornecida não informa condições de garantia ou procedência comercial. Para esses dados, consulte as condições do fornecedor.

GLOSSÁRIO TÉCNICO

MTTF

Tempo médio até a falha informado como indicador de confiabilidade; não equivale à vida útil garantida.

Poder de corte

Limite de corrente e tensão indicado para a comutação da saída a relé.

IP 20

Grau de proteção declarado para o invólucro do equipamento.

Retardo de prontidão

Intervalo ajustável indicado antes de o monitor ficar pronto para operação.

TH35

Tipo de trilho DIN especificado para a montagem do equipamento.
