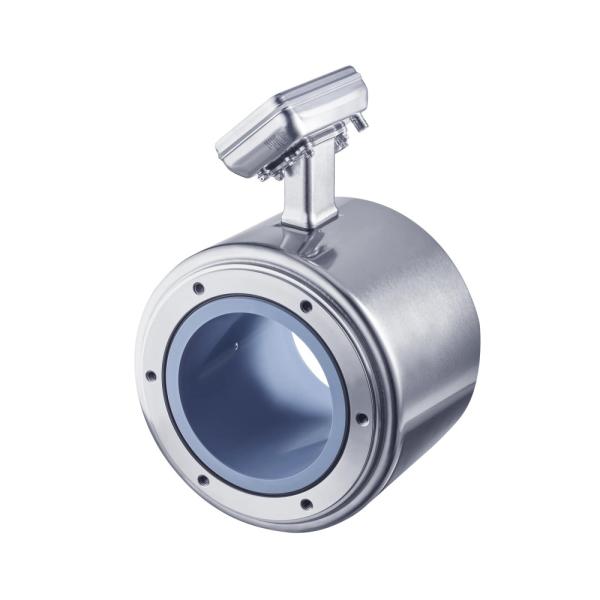

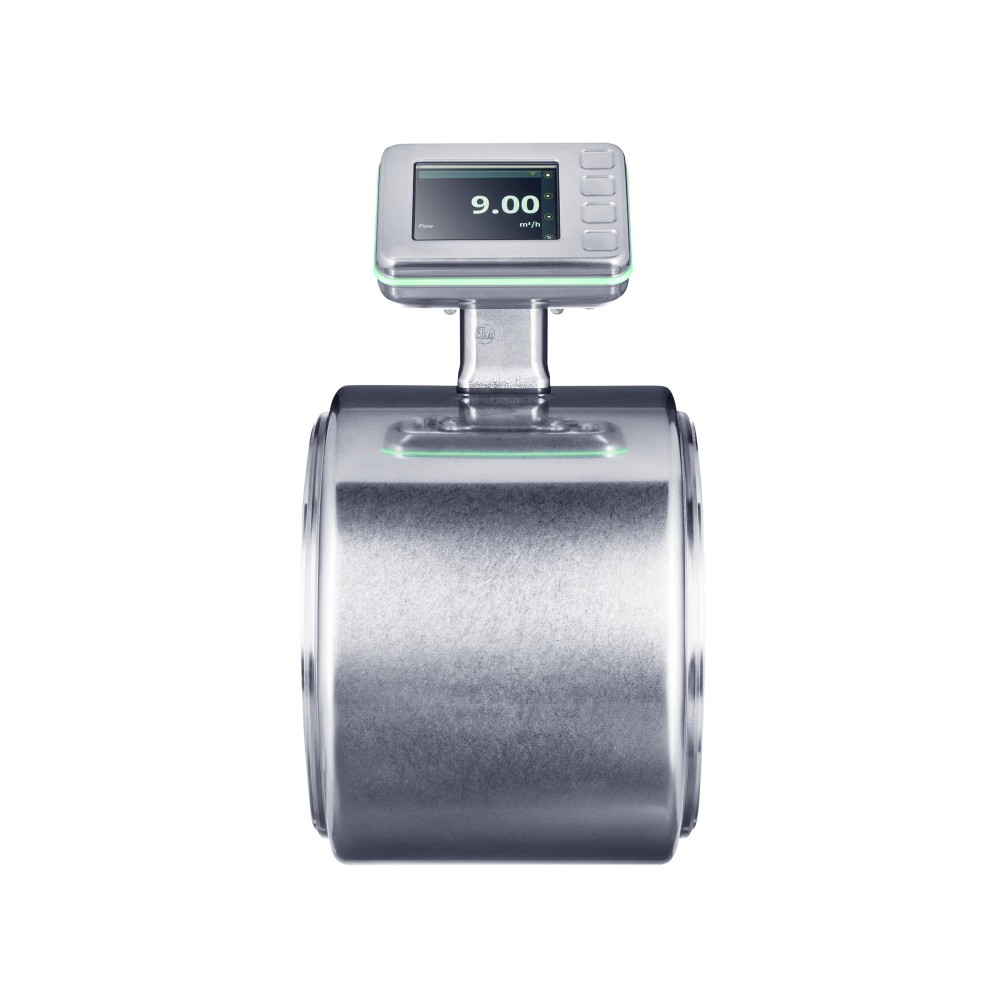

Sensor de Vazão Magnético-Indutivo ifm SMF820

Pré-visualizar: SMF820 IFM - Sensor Vazão Magnético ifm Fluxo industrial IO-Link 4,5-450m³/h 16bar

SMF820 IFM - Sensor Vazão Magnético ifm Fluxo industrial IO-Link 4,5-450m³/h 16bar

Imagem meramente ilustrativa

R$ 37.588,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SMF820
EAN: 4021179337922
NCM do produto: 90261011

Destaques do Produto Tecnologia de medição...mais

Fechar menu

Saiba mais sobre: "SMF820 IFM - Sensor Vazão Magnético ifm Fluxo industrial IO-Link 4,5-450m³/h 16bar"

Destaques do Produto

Tecnologia de medição

Magnético-indutiva

Faixa de vazão

4,5...450 m³/h (75...7500 l/min)

Temperatura do fluido

-20...150 °C

Pressão máxima informada

16 bar

Comunicação e sinais

IO-Link; sinais PNP/NPN, de pulso, analógico, diagnóstico e comutação do totalizador

Conexão de processo

Flange de dispositivo específico da ifm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão magnético-indutivo ifm SMF820 com IO-Link

O ifm SMF820 é um sensor magnético-indutivo de vazão para medição de fluxo. Oferece faixa de medição de 4,5 a 450 m³/h e suporta pressão de até 16 bar. Disponibiliza IO-Link, sinal analógico, sinais de pulso e de comutação do totalizador, além de sinal de diagnóstico.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Magnético-indutivo
Função	Medição de vazão
Faixa de medição	4,5...450 m³/h; 75...7500 l/min
Temperatura do fluido	-20...150 °C
Resistência à pressão	16 bar
Sinais e interfaces informados	PNP/NPN, pulso, comutação do totalizador, diagnóstico, IO-Link e sinal analógico
Conexão de processo	Flange de dispositivo específico da ifm
SKU / Part Number	SMF820
GTIN	4021179337922

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de vazão em aplicações cujo ponto de operação esteja dentro da faixa especificada de 4,5 a 450 m³/h (75 a 7500 l/min).
Instalações em que as condições do fluido estejam dentro da faixa de temperatura informada de -20 a 150 °C e a pressão não ultrapasse 16 bar.
Sistemas que utilizem IO-Link ou necessitem dos sinais informados: PNP/NPN, pulso, comutação do totalizador, diagnóstico ou sinal analógico, após confirmar os requisitos elétricos no datasheet.

⚠ Considere outro se precisa de:

Não selecione para pontos de operação fora da faixa de medição declarada; a ficha não informa desempenho fora desses limites.
Não utilize em condições que excedam a temperatura informada de -20 a 150 °C ou a resistência à pressão de 16 bar.
Não presuma compatibilidade com flange ou conexão de processo de outro padrão: a conexão declarada é uma flange de dispositivo específico da ifm.

APLICAÇÕES E USO

Aplicação comprovada pelos dados disponíveis: medição de vazão em processo com ponto de operação dentro de 4,5...450 m³/h (75...7500 l/min), fluido entre -20 e 150 °C e pressão de até 16 bar. A ficha não identifica fluidos específicos nem setores industriais.
Possibilidade de integração: aquisição de sinais PNP/NPN, de pulso, de comutação do totalizador, de diagnóstico, analógico ou IO-Link, conforme a arquitetura do sistema e os requisitos elétricos confirmados no datasheet.
A conexão de processo requer flange de dispositivo específico da ifm. Verifique o desenho dimensional antes de especificar a montagem; as informações fornecidas não detalham dimensões da flange nem requisitos de instalação na tubulação.

COMO ESCOLHER

Antes de comprar o Sensor de vazão magnético-indutivo ifm SMF820 com IO-Link, verifique estes pontos:

Escolha o SMF820 quando

A vazão requerida estiver entre 4,5 e 450 m³/h (75 a 7500 l/min), o fluido operar entre -20 e 150 °C, a pressão estiver limitada a 16 bar e a instalação aceitar a flange específica da ifm. Confirme no datasheet os requisitos elétricos e de integração.

Avalie outra opção ou confirme com o fabricante quando

A vazão, a temperatura ou a pressão exigidas ficarem fora dos limites declarados, ou quando a conexão de processo requerida não corresponder à flange específica da ifm. A ficha fornecida não permite indicar um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Fabricante	ifm	Marca indicada nos dados do produto.
Modelo	SMF820	SKU e Part Number informados.
GTIN	4021179337922	Identificador comercial informado.
Tipo de produto	Sensor de vazão magnético-indutivo	Tecnologia e função declaradas na ficha.

Medição de vazão
Faixa de medição	4,5...450 m³/h	Faixa declarada para medição de vazão.
Faixa de medição	75...7500 l/min	Faixa declarada em litros por minuto.

Condições do processo
Temperatura do fluido	-20...150 °C	Intervalo informado para o fluido.
Resistência à pressão	16 bar	Limite de pressão declarado na ficha; não exceder.

Conexão mecânica de processo
Conexão	Flange de dispositivo específico da ifm	A ficha não informa dimensões ou padrão de flange; verificar desenho dimensional para validar o conjunto mecânico.

Sinais e comunicação
Saídas e sinais	PNP/NPN; sinal de pulso; sinal de comutação do totalizador; sinal de diagnóstico; sinal analógico	Tipos de sinal listados na ficha; parâmetros elétricos detalhados devem ser consultados no datasheet.
Interface de comunicação	IO-Link	Interface indicada na ficha; versão e arquivo IODD não foram informados.

Identificação logística
Peso	15092 g	Valor apresentado no dataset do catálogo; a ficha também contém outro valor de peso divergente, por isso confirmar com o fornecedor antes de usar em cálculo de instalação ou transporte.

COMPATIBILIDADE

Comunicação

• IO-Link, indicado na ficha; a versão, o arquivo IODD e os detalhes de configuração não foram informados.

• Sinal analógico, sem tipo ou faixa elétrica especificados na ficha.

• Sinais PNP/NPN, de pulso, de comutação do totalizador e de diagnóstico; detalhes elétricos devem ser confirmados no datasheet.

Conexões

Elétrica A ficha informa sinais PNP/NPN, analógico, de pulso, de comutação do totalizador e de diagnóstico, além de IO-Link. Não informa conector, pinagem, tensão de alimentação nem parâmetros elétricos; consulte o datasheet antes de conectar ao controlador ou à alimentação.

Processo Flange de dispositivo específico da ifm. Não há dimensões ou padrão de flange detalhados nos dados fornecidos; verifique o desenho dimensional e a compatibilidade mecânica com a tubulação e o conjunto de montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ponto de medição entre 4,5 e 450 m³/h, com condições de pressão, temperatura e conexão dentro dos limites declarados	✓	A faixa de vazão, a temperatura de -20 a 150 °C, a pressão de 16 bar e a flange específica da ifm correspondem às condições declaradas, desde que os requisitos elétricos também sejam confirmados.
Vazão requerida inferior a 4,5 m³/h ou superior a 450 m³/h	✗	O ponto de operação fica fora da faixa de medição informada.
Pressão superior a 16 bar ou temperatura do fluido fora de -20 a 150 °C	✗	A condição excede os limites declarados na ficha.
Tubulação que requer conexão de processo diferente da flange específica da ifm	✗	A conexão declarada é uma flange específica da ifm; a ficha não confirma compatibilidade mecânica com outros padrões.
Integração que exige detalhes de pinagem, tensão ou faixa do sinal analógico ainda não verificados	✗	Esses parâmetros não constam nos dados fornecidos e precisam ser conferidos no datasheet antes da ligação.

INSTALAÇÃO

Como instalar o Sensor de vazão magnético-indutivo ifm SMF820 com IO-Link

Confirme que a vazão prevista está dentro de 4,5...450 m³/h (75...7500 l/min), a temperatura do fluido entre -20 e 150 °C e a pressão dentro do limite de 16 bar.
Verifique no desenho dimensional se a flange específica da ifm corresponde à conexão e ao espaço disponíveis na instalação.
Consulte o datasheet para confirmar orientação, trechos retos, requisitos de montagem e demais condições de instalação; esses detalhes não estão presentes nos dados fornecidos.
Instale o sensor na conexão de processo compatível, sem presumir dimensões ou método de vedação que não estejam especificados na documentação.
Antes de energizar, confirme no datasheet a alimentação, a pinagem e os parâmetros dos sinais necessários à aplicação.
Configure a entrada do controlador conforme o sinal selecionado e valide a leitura com condições de processo conhecidas, sem exceder os limites declarados.

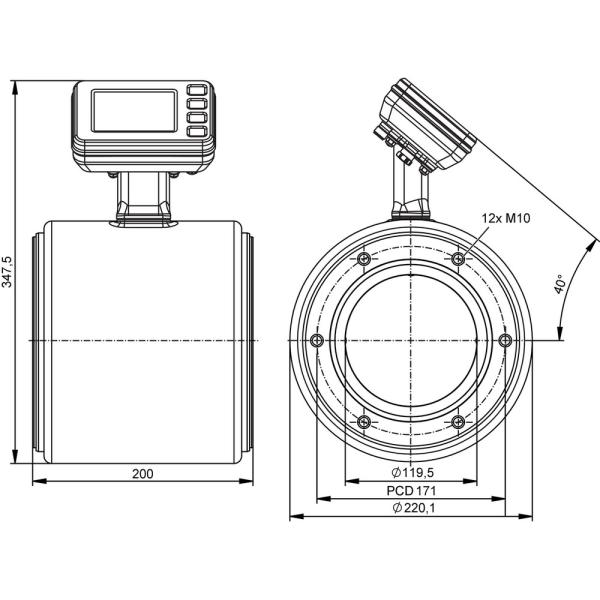

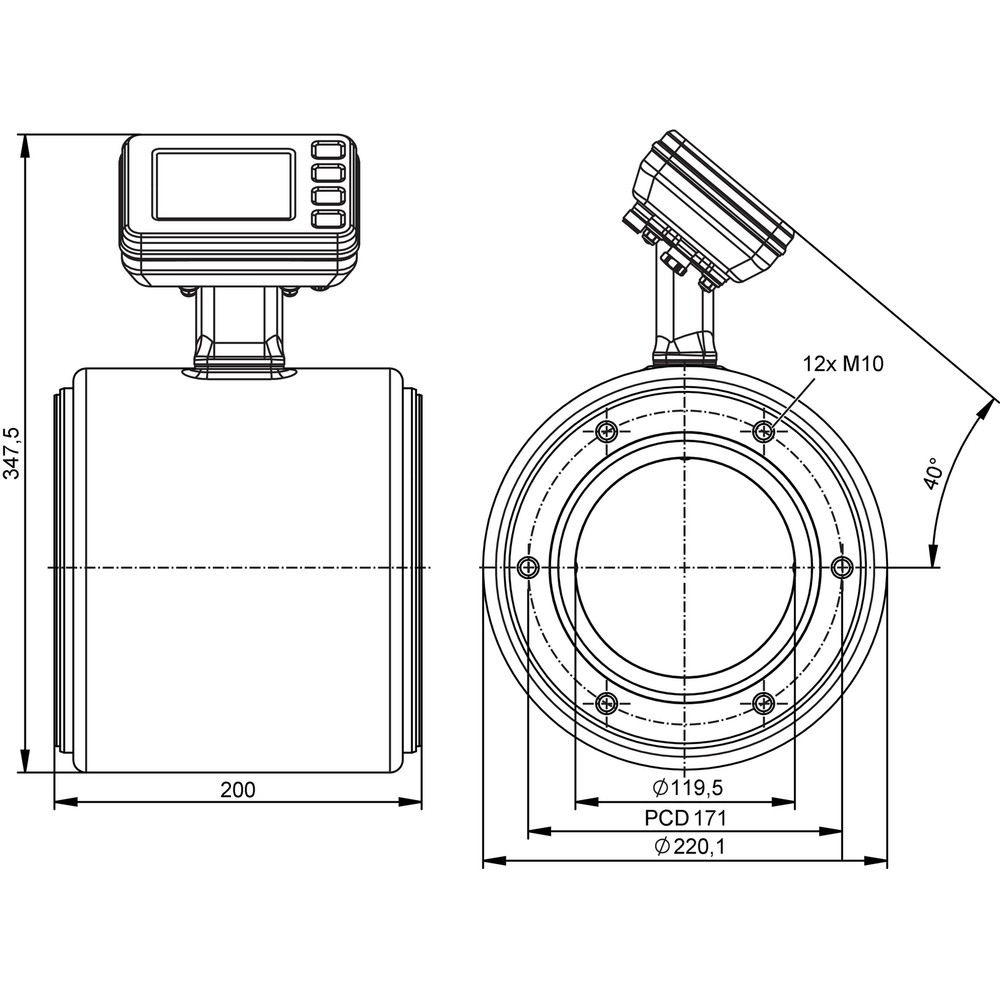

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe sinal do sensor.	Ligação, alimentação, pinagem ou configuração da entrada incompatível; esses detalhes elétricos não estão discriminados na ficha resumida.	Confira no datasheet os requisitos elétricos e a pinagem; verifique alimentação, continuidade das ligações e configuração da entrada do controlador antes de substituir o sensor.
A leitura de vazão parece incorreta ou fica fora do esperado.	Ponto de operação fora da faixa declarada ou condições de instalação/processo que precisam ser validadas conforme as instruções do fabricante.	Compare a vazão com a faixa de 4,5...450 m³/h (75...7500 l/min), verifique as condições do processo e consulte o datasheet para os requisitos de instalação e configuração.
A comunicação IO-Link não é estabelecida.	Configuração do mestre, ligação ou parâmetros de comunicação não confirmados para o dispositivo.	Confirme que a porta do mestre está configurada para IO-Link e consulte o datasheet para versão, ligação e arquivo IODD; esses detalhes não constam na ficha fornecida.
Há divergência entre a montagem prevista e a conexão do sensor.	A instalação pode exigir uma interface mecânica diferente da flange específica da ifm informada para o produto.	Compare a conexão disponível com o desenho dimensional e confirme a compatibilidade mecânica antes da montagem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do SMF820 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o SMF820 e que sinais ele oferece?

É um sensor magnético-indutivo de vazão da ifm. A ficha lista sinais PNP/NPN, de pulso, de comutação do totalizador, de diagnóstico e analógico, além de IO-Link.

A conexão é uma flange padrão ou uma conexão elétrica?

A conexão de processo informada é uma flange de dispositivo específico da ifm. A ficha resumida não detalha o conector elétrico nem a pinagem.

Ele serve para medir vazões abaixo de 4,5 m³/h?

A faixa informada começa em 4,5 m³/h (75 l/min). A ficha não especifica operação abaixo desse limite.

Posso usar o SMF820 com pressão superior a 16 bar?

A resistência à pressão declarada é 16 bar. A ficha não autoriza operação acima desse valor.

O que verificar se o sinal não chega ao CLP?

Antes de trocar o sensor, confira alimentação, pinagem, continuidade da ligação e configuração da entrada do CLP com base no datasheet. Esses parâmetros elétricos não estão detalhados na ficha resumida.

O que conferir se a leitura de vazão não corresponde ao processo?

Verifique se o ponto de operação está dentro da faixa informada e consulte o datasheet para os requisitos de instalação e configuração. A ficha fornecida não especifica causas ou procedimentos adicionais de diagnóstico.

Como decidir entre o SMF820 e outro sensor de vazão?

Compare a faixa necessária, a temperatura, a pressão e a conexão de processo com os dados declarados do SMF820. A ficha não fornece um modelo alternativo para comparação.

O produto vem com acessórios ou com cabo de ligação?

Os dados fornecidos não listam acessórios inclusos nem cabo. Confirme o conteúdo de fornecimento com o fornecedor antes de concluir a especificação.

O que devo conferir antes de instalar o sensor na tubulação?

Valide a flange específica da ifm com o desenho dimensional e confira no datasheet os requisitos de montagem. Não presuma dimensões ou pinagem que não estejam informadas.

Qual documento ajuda a confirmar a ligação e a configuração?

Consulte a folha de dados oficial do SMF820 para verificar detalhes de instalação e ligação. Os dados fornecidos não incluem um diagrama de fiação separado nem pinout.

GLOSSÁRIO TÉCNICO

Sensor magnético-indutivo

Tipo de sensor indicado para a medição de vazão do SMF820. (Ref.: Tipo de sensor — Magnético-indutivo)

Vazão

Volume de fluido que atravessa o ponto de medição por unidade de tempo; a ficha apresenta a faixa em m³/h e l/min. (Ref.: Alcance de medição)

IO-Link

Interface de comunicação listada para o sensor; versão e IODD não foram especificados nos dados fornecidos. (Ref.: Especificações técnicas — IO-Link)

PNP/NPN

Tipos de sinal de saída indicados na ficha; consulte o datasheet para os respectivos parâmetros elétricos. (Ref.: Especificações técnicas — PNP/NPN)

Flange de dispositivo específico

Conexão mecânica de processo indicada para o SMF820; a compatibilidade dimensional deve ser validada no desenho. (Ref.: Conexão — flange de dispositivo específico da ifm)
