Sensor de Vazão Magnético-Indutivo IFM SMF720

Pré-visualizar: SMF720 IFM - Sensor Vazão IFM Medição fluidos DN100 50-5000L/min IO-Link

SMF720 IFM - Sensor Vazão IFM Medição fluidos DN100 50-5000L/min IO-Link

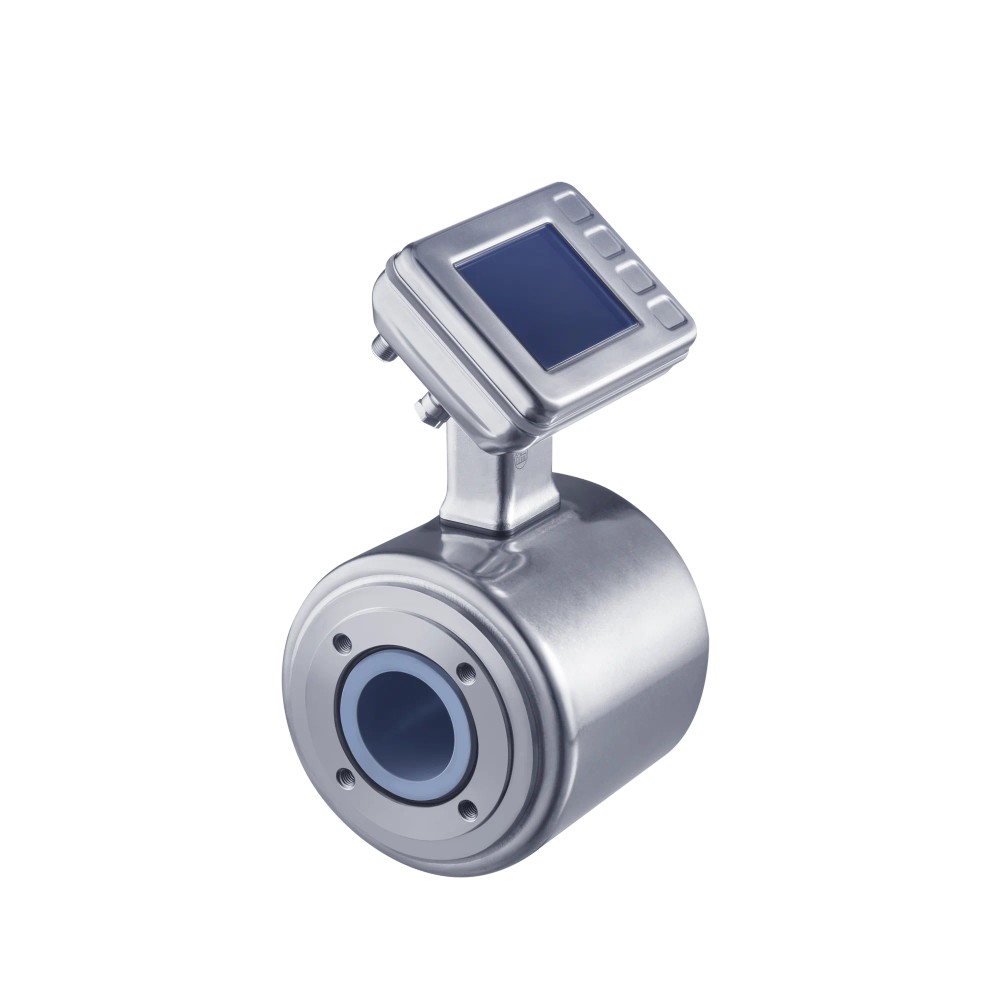

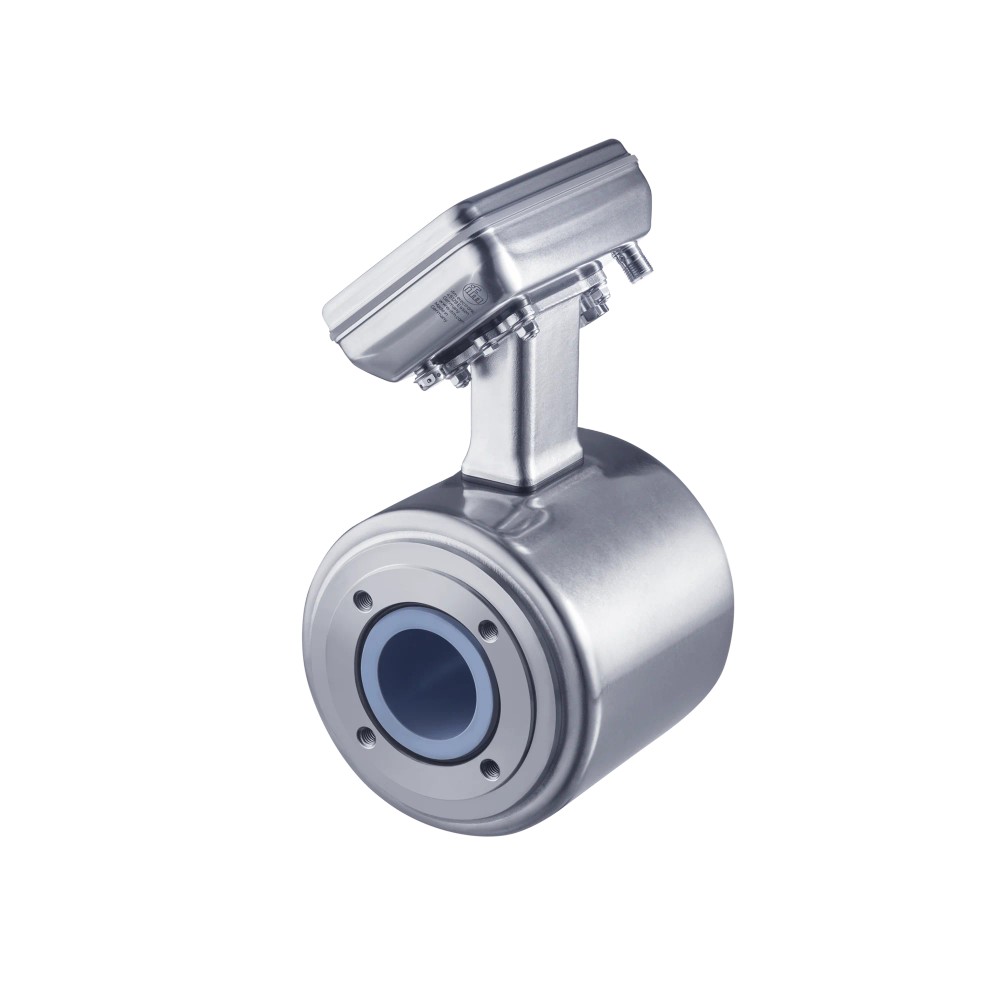

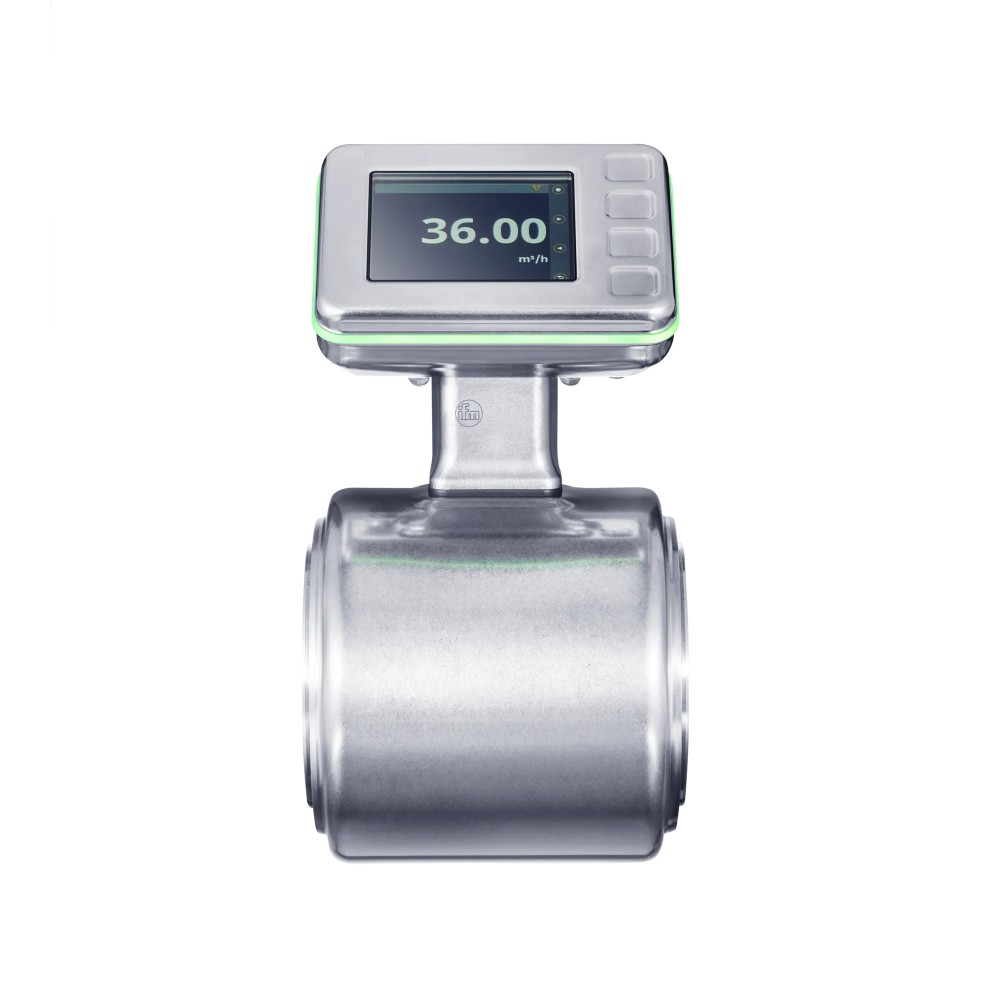

Imagem meramente ilustrativa

R$ 33.841,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SMF720
EAN: 4021179337915
NCM do produto: 90261011

Destaques do Produto Diâmetro nominal...mais

Fechar menu

Saiba mais sobre: "SMF720 IFM - Sensor Vazão IFM Medição fluidos DN100 50-5000L/min IO-Link"

Destaques do Produto

Diâmetro nominal

DN100 (4 in)

Vazão

50…5000 l/min

Temperatura do fluido

-20…150 °C

Pressão

Resistência indicada de 25 bar

Comunicação e sinais

IO-Link, sinal analógico, PNP/NPN, pulso, comutação do totalizador e diagnóstico

Conexão de processo

Flange de dispositivo específico da ifm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão magnético-indutivo IFM SMF720, DN100 (4 in), 50…5000 l/min, IO-Link

O IFM SMF720 é um sensor magnético-indutivo para medição de vazão de fluidos em tubulações. Foi especificado para diâmetro nominal DN100 (4 in) e faixa de 50…5000 l/min. Opera com fluido entre -20…150 °C e resistência à pressão de 25 bar. Disponibiliza IO-Link, sinal analógico e saídas e sinais indicados na ficha do produto.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia	Magnético-indutiva
Função	Medição de vazão
Diâmetro nominal	DN100 (4 in)
Faixa de medição	50…5000 l/min
Temperatura do fluido	-20…150 °C
Resistência à pressão	25 bar
Sinais e saídas	PNP/NPN, pulso, comutação do totalizador, diagnóstico, IO-Link e sinal analógico
Conexão de processo	Circular, flange de dispositivo específico da ifm
Material	Aço inoxidável
SKU / GTIN	SMF720 / 4021179337915

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Linhas de processo com tubulação de diâmetro nominal DN100 (4 in), quando a conexão de processo específica da ifm for mecanicamente compatível.
Aplicações em que a vazão do fluido esteja dentro de 50…5000 l/min e as condições de temperatura e pressão estejam dentro dos limites informados.
Sistemas que necessitem dos sinais ou interfaces indicados na ficha, incluindo IO-Link ou sinal analógico.

⚠ Considere outro se precisa de:

Não selecionar para tubulação cuja conexão não corresponda à flange de dispositivo específico da ifm ou ao diâmetro nominal DN100; confirmar a interface mecânica antes da compra.
Não utilizar fora da faixa de medição, da temperatura de fluido ou da resistência à pressão especificadas. A ficha não informa compatibilidade com fluidos específicos.

APLICAÇÕES E USO

Aplicação declarada: medição de vazão de fluidos em tubulação DN100, desde que a conexão mecânica seja compatível e a vazão esteja entre 50 e 5000 l/min.
Possibilidade de uso inferida: monitoramento de vazão em processos que aceitem os sinais listados, como IO-Link ou saída analógica; validar a integração elétrica e os requisitos do processo no datasheet.
Limites a considerar: temperatura do fluido de -20 a 150 °C e resistência à pressão de 25 bar. A ficha fornecida não especifica fluidos compatíveis nem condições adicionais de instalação.

COMO ESCOLHER

Antes de comprar o Sensor de vazão magnético-indutivo IFM SMF720, DN100 (4 in), 50…5000 l/min, IO-Link, verifique estes pontos:

Escolha o SMF720

Quando a tubulação for DN100, a vazão pretendida estiver entre 50 e 5000 l/min e a instalação atender à conexão de processo específica da ifm. Verifique também os limites de temperatura e pressão.

Avalie outra configuração

Se o diâmetro, a conexão ou a faixa operacional do processo não corresponderem aos dados do SMF720, compare com outro modelo cujas especificações atendam à instalação. A ficha disponível não identifica modelos alternativos compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Produto	Sensor de vazão magnético-indutivo ifm SMF720	Identificação do produto conforme a ficha.
Marca	ifm	Fabricante indicado no anúncio.
SKU / Part Number	SMF720	Código de identificação para seleção e reposição.
GTIN	4021179337915	Identificador comercial informado.
Categoria	Sensores	Classificação do produto no anúncio.
NCM	9026.10.11	Código fiscal informado no cadastro.

Medição e processo
Tipo de sensor	Magnético-indutivo	Princípio de medição indicado no cadastro.
Função	Vazão	Grandeza de processo monitorada.
Faixa de medição	50…5000 l/min	Faixa declarada para medição de vazão.
Diâmetro nominal	DN100 (4 in)	Diâmetro nominal informado para a instalação.
Temperatura do fluido	-20…150 °C	Faixa de temperatura declarada para o fluido.
Resistência à pressão	25 bar	Valor informado na ficha; não exceder o limite declarado.

Saídas e comunicação
Sinais e saídas	PNP/NPN; sinal de pulso; sinal de comutação do totalizador; sinal de diagnóstico; IO-Link; sinal analógico	Opções listadas no cadastro; consultar o datasheet para características elétricas e configuração.

Conexão de processo e construção
Conexão de processo	Circular, flange de dispositivo específico da ifm	Interface mecânica indicada; confirmar correspondência com a instalação.
Material	Aço inoxidável	Material declarado no cadastro.
Acabamento	Metálico escovado	Acabamento informado no cadastro.
Formato	Cilíndrico com display angular	Descrição física informada.
Cor	Prata metálico com detalhes em azul claro	Descrição visual do produto.
Display	Digital superior	Tipo e posição do display conforme cadastro.
Peso	8758,5 g	Peso informado nos dados do produto.

COMPATIBILIDADE

Comunicação

• IO-Link

• Sinal analógico

• PNP/NPN

• Sinal de pulso

• Sinal de comutação do totalizador

• Sinal de diagnóstico

Conexões

Elétrica A ficha informa os tipos de saída e sinais acima, mas não especifica tensão de alimentação, conector, pinagem ou parâmetros elétricos. Verifique essas informações no datasheet oficial antes de conectar ao controlador.

Processo Conexão circular com flange de dispositivo específico da ifm; diâmetro nominal DN100 (4 in). Confirme a compatibilidade mecânica com a tubulação e a flange instalada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Tubulação DN100 com flange de dispositivo específico da ifm e condições de processo dentro dos limites informados	✓	Corresponde ao diâmetro nominal e à conexão de processo indicados; respeitar a faixa de vazão, temperatura e resistência à pressão.
Controlador que aceite IO-Link	✓	IO-Link está listado entre os sinais disponíveis; conferir no datasheet os requisitos elétricos e de conexão antes da integração.
Sistema que utilize sinal analógico, PNP/NPN, pulso, comutação do totalizador ou diagnóstico	✓	Esses sinais constam na ficha do produto; os parâmetros elétricos específicos devem ser confirmados no datasheet.
Instalação com vazão, temperatura ou pressão fora dos limites declarados	✗	A ficha informa 50…5000 l/min, fluido de -20…150 °C e resistência à pressão de 25 bar; não há evidência de operação além desses limites.
Tubulação com conexão mecânica diferente da flange específica da ifm	✗	A conexão de processo indicada é uma flange de dispositivo específico da ifm; a ficha não declara adaptadores ou compatibilidade com outras interfaces.

INSTALAÇÃO

Como instalar o Sensor de vazão magnético-indutivo IFM SMF720, DN100 (4 in), 50…5000 l/min, IO-Link

Confirme que o ponto de instalação utiliza tubulação DN100 e que a flange corresponde à conexão específica da ifm.
Verifique se a vazão, a temperatura do fluido e a pressão estão dentro dos limites declarados para o sensor.
Consulte o datasheet oficial para confirmar orientação de montagem e demais condições de instalação, não detalhadas na ficha resumida.
Instale o sensor na conexão de processo compatível, seguindo as instruções do fabricante e os requisitos mecânicos da tubulação.
Antes de energizar, confirme no datasheet o esquema de ligação, a pinagem e os requisitos elétricos para a interface escolhida.
Após a instalação, valide a comunicação ou os sinais selecionados e compare a indicação com as condições operacionais do processo.

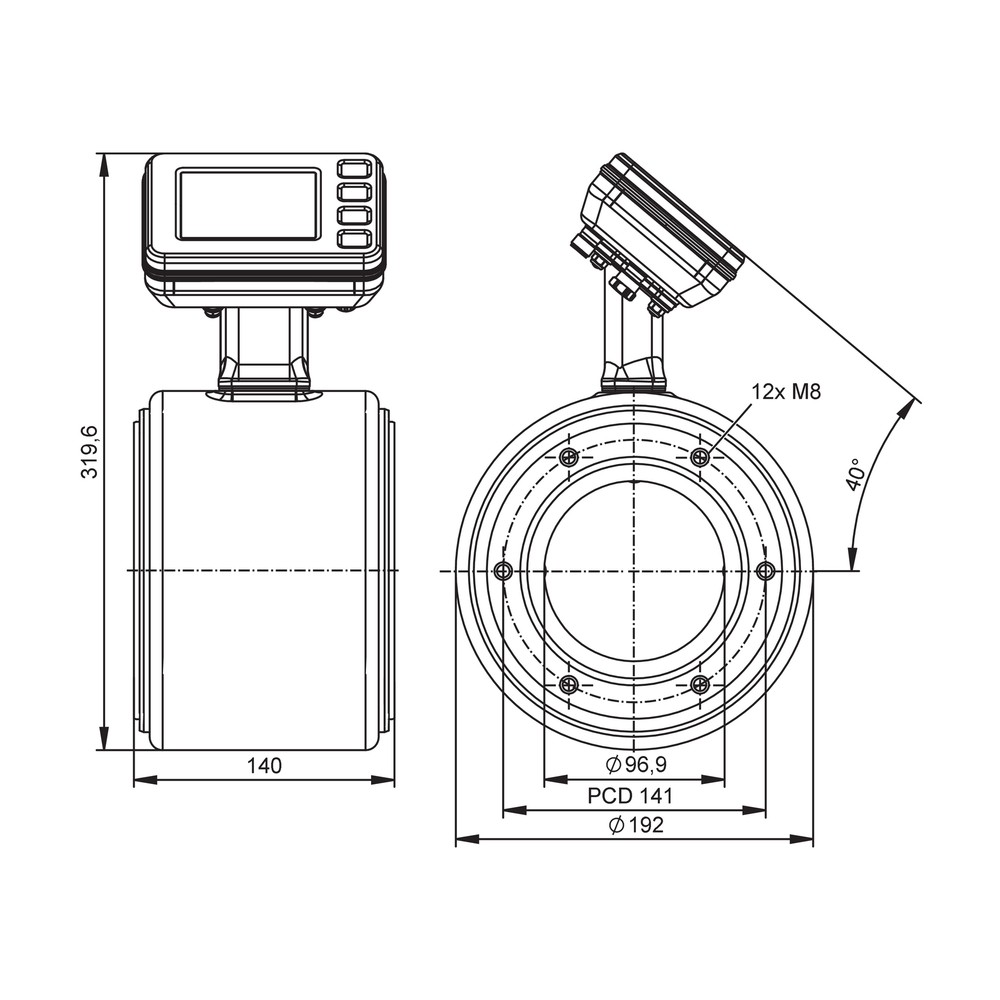

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O valor de vazão não aparece ou fica fora do esperado.	A condição de processo pode estar fora da faixa de medição declarada ou a instalação pode não corresponder à conexão prevista.	Compare a vazão real estimada com a faixa de 50…5000 l/min e confirme DN100 e a compatibilidade da flange; consulte o datasheet para verificar as condições de montagem.
O controlador não recebe o sinal esperado.	A interface selecionada pode não corresponder à configuração elétrica do controlador ou a ligação pode estar incorreta.	Confirme o tipo de sinal utilizado e compare a ligação e os requisitos elétricos com o datasheet oficial; a ficha resumida não informa pinagem nem tensão de alimentação.
A leitura ou a comunicação IO-Link não é reconhecida.	A configuração da interface ou a ligação pode não atender aos requisitos de integração.	Verifique no datasheet a conexão elétrica e os parâmetros requeridos para IO-Link e confirme que o controlador utilizado aceita essa interface.
O sensor apresenta comportamento irregular durante a operação.	As condições de processo podem exceder os limites de temperatura ou pressão especificados.	Meça ou confirme as condições do fluido e compare-as com -20…150 °C e 25 bar; suspenda a operação se os limites declarados forem excedidos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados SMF720 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SMF720 e para quem ele serve?

É um sensor magnético-indutivo de vazão para instalações DN100. É destinado a aplicações cuja vazão e condições de processo atendam aos limites declarados na ficha.

Quais sinais e interfaces o SMF720 disponibiliza?

A ficha lista IO-Link, sinal analógico, PNP/NPN, pulso, comutação do totalizador e diagnóstico. Consulte o datasheet para confirmar os parâmetros elétricos e a configuração de cada saída.

O produto acompanha cabos ou outros acessórios?

A ficha fornecida não informa acessórios inclusos. Confirme o conteúdo de fornecimento com o vendedor ou no datasheet oficial.

Posso usar o SMF720 em uma tubulação que não seja DN100?

A ficha especifica DN100 (4 in) e flange de dispositivo específico da ifm. Para outro diâmetro ou interface mecânica, não há compatibilidade confirmada nos dados fornecidos.

Este sensor serve para qualquer tipo de fluido?

A ficha não identifica os fluidos compatíveis. Verifique essa informação com o fabricante e confirme que a temperatura e a pressão do processo respeitam os limites declarados.

O sensor funciona se a vazão for menor que 50 l/min ou maior que 5000 l/min?

A faixa informada é de 50…5000 l/min, portanto a ficha não declara operação fora desse intervalo. Se o processo ultrapassar esses valores, avalie um modelo cuja faixa cubra a aplicação.

A tela mostra uma leitura incorreta: o que devo verificar antes de substituir o sensor?

Confirme se a vazão está dentro da faixa indicada e se as condições de instalação e conexão correspondem ao datasheet. Verifique também a interface selecionada e a ligação elétrica antes de concluir que o sensor está defeituoso.

O controlador não reconhece o IO-Link; o que conferir?

Verifique se o controlador aceita IO-Link e consulte o datasheet para confirmar conexão e requisitos elétricos. A ficha resumida não fornece pinagem nem parâmetros de alimentação.

O que devo conferir antes de instalar o SMF720?

Confirme o diâmetro DN100, a flange específica da ifm e os limites de vazão, temperatura e pressão. Use o datasheet oficial para orientação de montagem e ligação elétrica.

Este modelo pode operar acima de 150 °C ou 25 bar?

A ficha declara temperatura do fluido de até 150 °C e resistência à pressão de 25 bar. Não há informação que autorize exceder esses limites.

GLOSSÁRIO TÉCNICO

Vazão

Volume de fluido que passa por uma seção por unidade de tempo; neste produto, a faixa está expressa em l/min (Ref.: faixa de medição 50…5000 l/min).

Magnético-indutivo

Tecnologia de medição identificada para o sensor de vazão SMF720 (Ref.: tipo de sensor).

DN100

Diâmetro nominal indicado para a conexão de processo, equivalente a 4 in conforme a ficha (Ref.: diâmetro nominal DN100 (4 in)).

IO-Link

Interface de comunicação listada entre os sinais disponíveis no produto (Ref.: saídas e sinais).

PNP/NPN

Tipos de saída indicados na ficha do sensor; os requisitos de ligação devem ser confirmados no datasheet (Ref.: saídas PNP/NPN).
