Sensor de Vazão Magnético-Indutivo IFM SMF620

Pré-visualizar: SMF620 IFM - Sensor Vazão IFM Monitoramento DN80 30-3000L/min IO-L

SMF620 IFM - Sensor Vazão IFM Monitoramento DN80 30-3000L/min IO-L

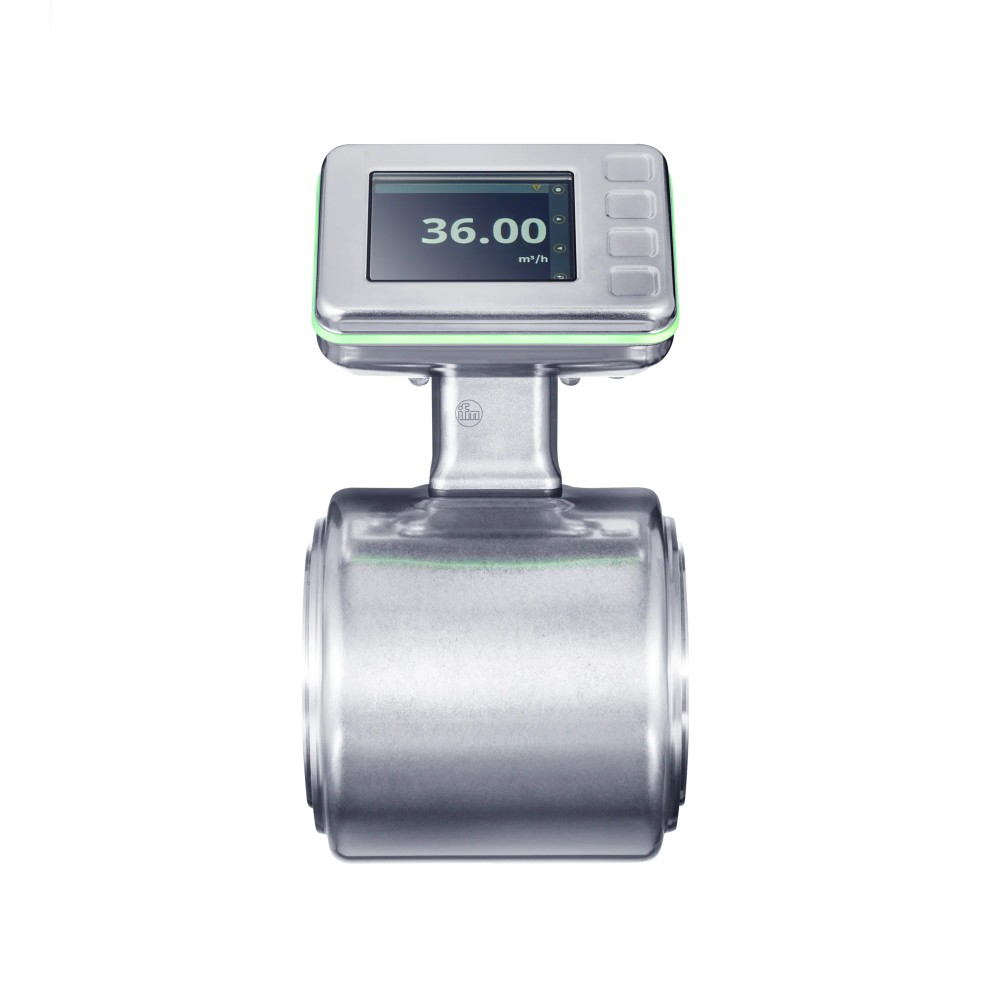

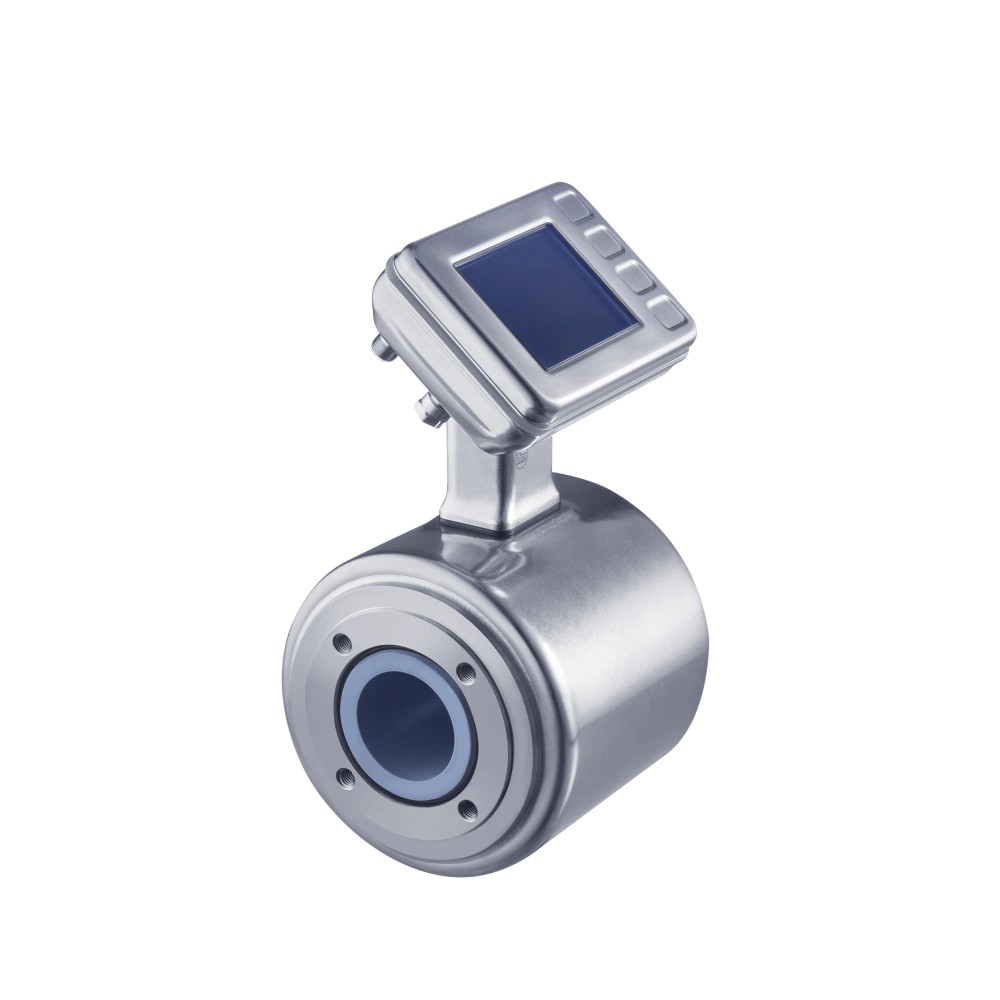

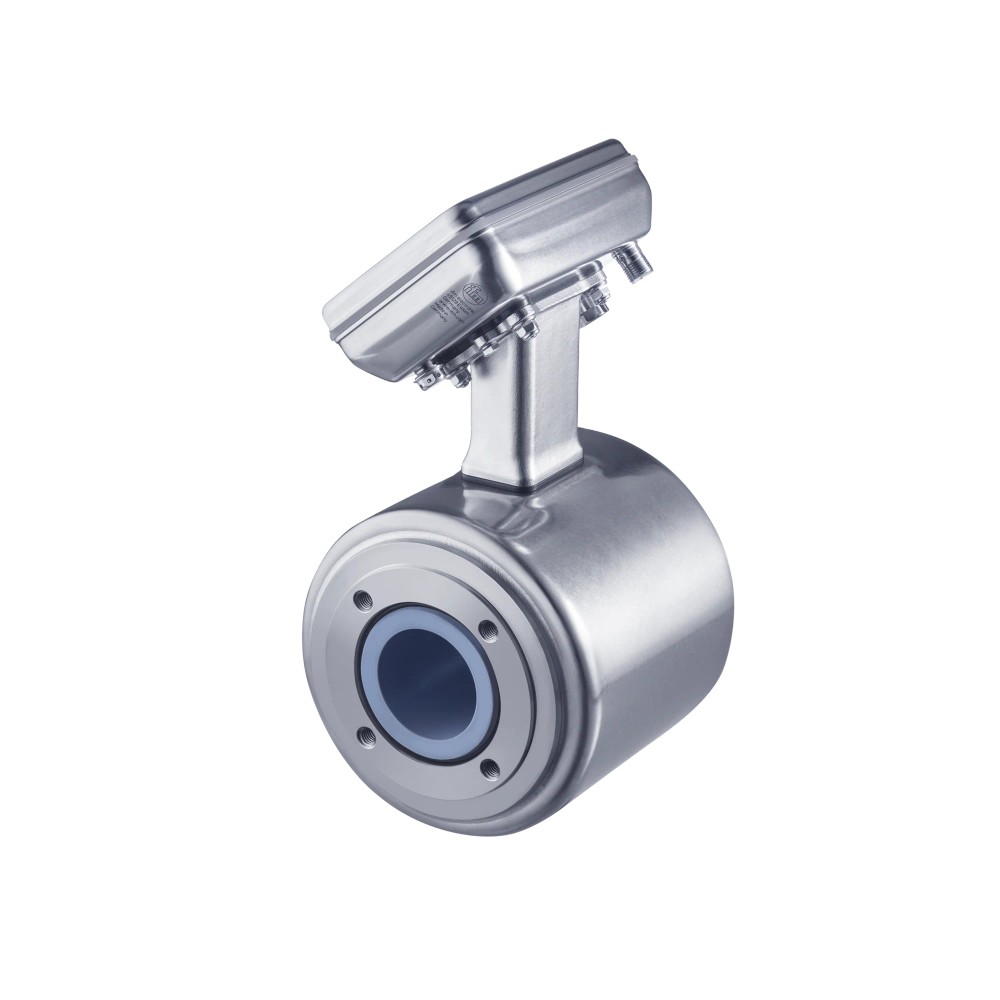

Imagem meramente ilustrativa

R$ 29.612,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SMF620
EAN: 4021179337908
NCM do produto: 90261011

Destaques do Produto Diâmetro nominal DN80...mais

Fechar menu

Saiba mais sobre: "SMF620 IFM - Sensor Vazão IFM Monitoramento DN80 30-3000L/min IO-L"

Destaques do Produto

Diâmetro nominal

DN80 (3″)

Faixa de vazão

30…3000 l/min

Temperatura do fluido

-20…150 °C

Pressão

Até 25 bar

Comunicação e sinais

IO-Link, sinal analógico, PNP/NPN, pulso e diagnóstico

Conexão de processo

Flange específica para dispositivo da IFM

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão magnético-indutivo IFM SMF620, DN80 (3″), 30–3000 l/min, IO-Link

O IFM SMF620 é um sensor magnético-indutivo para monitoramento de vazão em tubulações DN80. Mede vazões de 30 a 3000 l/min e oferece sinais PNP/NPN, de pulso, analógico e IO-Link, além de sinal de diagnóstico e comutação do totalizador. É especificado para fluido entre -20 e 150 °C e pressão de até 25 bar. A conexão de processo é uma flange específica para dispositivo da IFM.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Magnético-indutivo
Função	Monitoramento de vazão
Diâmetro nominal	DN80 (3″)
Alcance de medição	30…3000 l/min
Temperatura do fluido	-20…150 °C
Resistência à pressão	25 bar
Sinais e interface	PNP/NPN, pulso, comutação do totalizador, diagnóstico, IO-Link e analógico
Conexão de processo	Flange específica para dispositivo da IFM
Código do produto	SMF620
GTIN	4021179337908

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vazão em tubulações DN80, desde que a vazão de operação esteja entre 30 e 3000 l/min.
Processos em que a temperatura do fluido esteja entre -20 e 150 °C e a pressão não exceda 25 bar.
Sistemas que possam utilizar a flange específica para dispositivo da IFM e um dos sinais ou interfaces indicados na ficha.

⚠ Considere outro se precisa de:

Não selecionar para tubulação cuja conexão exija uma interface diferente da flange específica para dispositivo da IFM, sem confirmar a adaptação mecânica.
Não selecionar para operação fora da faixa de vazão de 30 a 3000 l/min, fora de -20 a 150 °C ou acima de 25 bar.

APLICAÇÕES E USO

Uso declarado: monitoramento de vazão em tubulação DN80, dentro da faixa de 30 a 3000 l/min.
Possibilidade de integração em sistemas que utilizem IO-Link, sinal analógico, PNP/NPN, pulso, diagnóstico ou comutação do totalizador; verificar os requisitos elétricos no datasheet.
A operação requer fluido entre -20 e 150 °C, pressão de até 25 bar e compatibilidade mecânica com a flange específica da IFM.
A ficha não identifica fluidos ou materiais compatíveis; confirmar a adequação ao fluido do processo com o fabricante antes da aplicação.

COMO ESCOLHER

Antes de comprar o Sensor de vazão magnético-indutivo IFM SMF620, DN80 (3″), 30–3000 l/min, IO-Link, verifique estes pontos:

Escolha o SMF620

Quando o processo requer monitoramento magnético-indutivo em DN80, a vazão está na faixa especificada, as condições de temperatura e pressão permanecem dentro dos limites informados e a tubulação aceita a flange específica da IFM.

Verifique outro modelo ou configuração

Procure uma opção diferente quando o diâmetro nominal, a faixa de vazão ou os limites de temperatura e pressão do processo não corresponderem aos dados do SMF620. Para conexões, sinais ou requisitos não informados na ficha, confirme a configuração no datasheet ou com o fabricante antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de sensor	Magnético-indutivo	Princípio de medição indicado na ficha do produto.
Função	Vazão	Função declarada do sensor.
Nome do produto	Sensor de vazão magnético-indutivo IFM SMF620	Identificação do produto.
Marca	IFM	Fabricante indicado no anúncio.
SKU / Part number	SMF620	Código de identificação do produto.
GTIN	4021179337908	Identificador comercial informado na ficha.

Dados de processo e faixa de medição
Diâmetro nominal	DN80 (3″)	Tamanho nominal indicado para a instalação.
Alcance de medição	30…3000 l/min	Faixa de vazão especificada.
Temperatura do fluido	-20…150 °C	Faixa de temperatura informada para o fluido.
Resistência à pressão	25 bar	Limite de pressão informado na ficha; não exceder esse valor.

Saídas e comunicação
Saída de comutação	PNP/NPN	Tipos de sinal de comutação indicados; detalhes elétricos devem ser consultados no datasheet.
Sinal de pulso	Disponível	Tipo de sinal indicado na ficha.
Sinal de comutação do totalizador	Disponível	Função de saída indicada na ficha.
Sinal de diagnóstico	Disponível	Sinal indicado para diagnóstico.
IO-Link	Disponível	Interface de comunicação indicada na ficha.
Sinal analógico	Disponível	Tipo de sinal indicado; faixa e configuração não especificadas no contexto.

Dados mecânicos e conexão de processo
Conexão	Flange específica para dispositivo da IFM	Conexão de processo declarada; consultar desenho dimensional para conferir a montagem.
Peso	7767,4 g	Valor informado no conjunto de dados do catálogo.

COMPATIBILIDADE

Comunicação

• IO-Link

• Sinal analógico

• Saída PNP/NPN

• Sinal de pulso

• Sinal de comutação do totalizador

• Sinal de diagnóstico

Conexões

Elétrica A ficha informa saídas PNP/NPN, sinal de pulso, sinal analógico, sinal de diagnóstico e IO-Link, mas não especifica conector, pinagem, tensão de alimentação ou carga elétrica. Confirmar esses dados no datasheet do fabricante antes da ligação.

Processo Flange específica para dispositivo da IFM. A compatibilidade mecânica requer correspondência com essa conexão; dimensões detalhadas devem ser verificadas no desenho dimensional.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Tubulação DN80 com conexão compatível com a flange específica da IFM e vazão entre 30 e 3000 l/min	✓	O diâmetro nominal e a faixa de medição correspondem aos dados informados para o sensor; a flange precisa ser compatível mecanicamente.
Processo com fluido entre -20 e 150 °C e pressão de até 25 bar	✓	As condições estão dentro dos limites informados na ficha.
Tubulação com conexão diferente da flange específica da IFM	✗	A compatibilidade mecânica não está estabelecida para outra conexão; confirme adaptadores ou a configuração com o fabricante.
Processo que exige operação acima de 25 bar ou fora de -20 a 150 °C	✗	A condição excede os limites informados para pressão ou temperatura.
Sistema de controle que requer uma interface além das listadas na ficha	✗	A ficha identifica IO-Link, sinal analógico, PNP/NPN, pulso, diagnóstico e comutação do totalizador; não confirma outras interfaces.

INSTALAÇÃO

Como instalar o Sensor de vazão magnético-indutivo IFM SMF620, DN80 (3″), 30–3000 l/min, IO-Link

Confirme que a tubulação e o ponto de montagem são DN80 e compatíveis com a flange específica para dispositivo da IFM.
Verifique no datasheet e no desenho dimensional as dimensões, orientação e requisitos de montagem aplicáveis à instalação.
Confirme antes da montagem que vazão, temperatura do fluido e pressão permanecem dentro dos limites informados.
Monte o sensor na conexão de processo compatível, seguindo as instruções oficiais do fabricante; a ficha fornecida não detalha torque ou sequência de aperto.
Identifique no datasheet a pinagem, alimentação e características elétricas antes de conectar as saídas ou a interface IO-Link.
Após a instalação, valide a leitura e os sinais utilizados no sistema conforme o procedimento de comissionamento do fabricante.

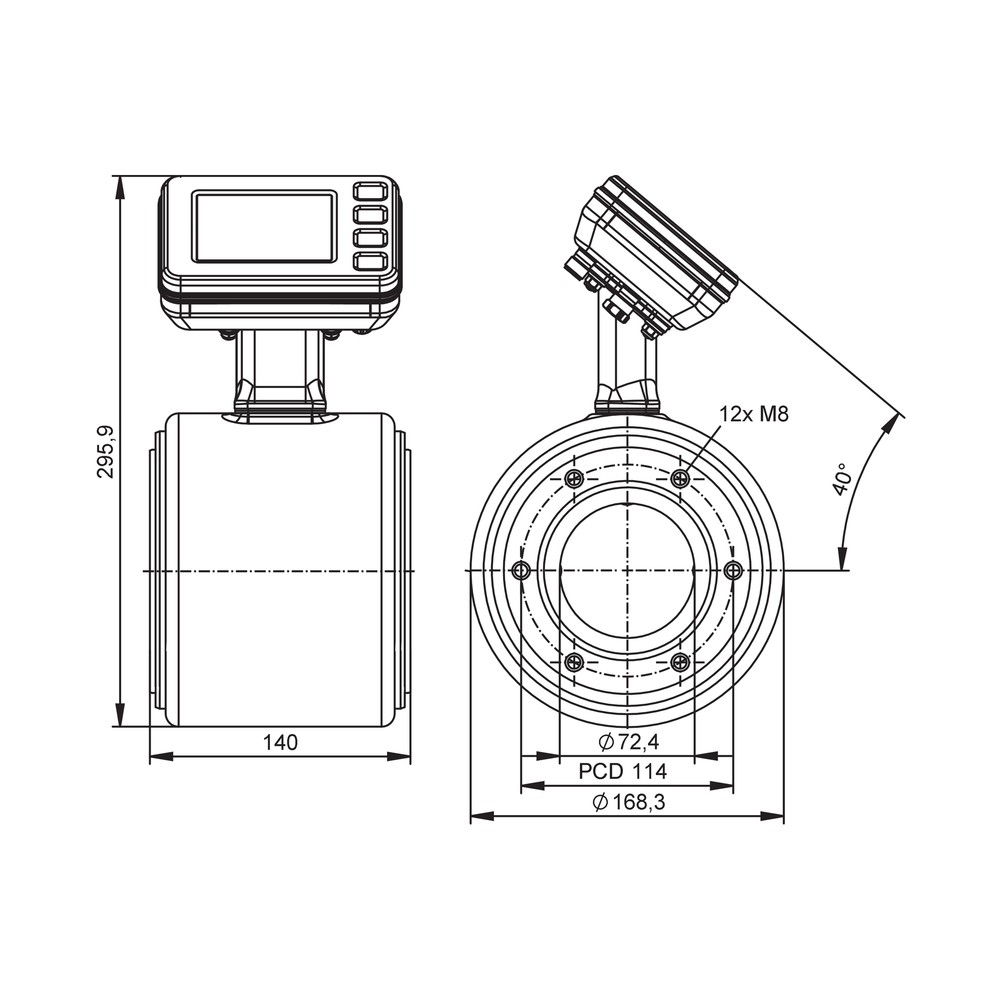

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura de vazão no sistema.	A conexão elétrica, a configuração da entrada do controlador ou as condições de processo podem não corresponder ao sinal utilizado.	Confira no datasheet a ligação e o tipo de sinal selecionado; verifique também se a vazão está dentro da faixa de medição.
A leitura ou a comutação não corresponde ao esperado.	A entrada do sistema pode estar configurada para um tipo de sinal diferente do utilizado no sensor.	Identifique se a instalação usa sinal analógico, PNP/NPN, pulso, IO-Link ou outra saída listada e compare com a configuração do equipamento receptor.
A comunicação IO-Link não é estabelecida.	Pode haver incompatibilidade na configuração da interface ou na ligação elétrica; a ficha não especifica pinagem ou alimentação.	Confira a ligação e os requisitos de comunicação no datasheet do fabricante e valide a configuração do mestre IO-Link.
Há vazamento ou dificuldade de montagem na tubulação.	A conexão instalada pode não corresponder à flange específica para dispositivo da IFM ou às dimensões de montagem.	Compare a conexão e as dimensões da instalação com o desenho dimensional e confirme a compatibilidade mecânica antes de remontar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM SMF620 em português (Datasheet) Desenho em escala do IFM SMF620 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SMF620 e em que faixa de vazão trabalha?

É um sensor magnético-indutivo para monitoramento de vazão em DN80. A faixa especificada é de 30 a 3000 l/min.

Quais sinais e interfaces o SMF620 oferece?

A ficha informa PNP/NPN, sinal de pulso, sinal de comutação do totalizador, sinal de diagnóstico, IO-Link e sinal analógico. A pinagem e os detalhes elétricos devem ser confirmados no datasheet.

O que acompanha o produto?

O contexto do anúncio não informa acessórios ou itens incluídos. Consulte o fornecedor para confirmar o conteúdo fornecido.

Posso instalar o SMF620 em uma conexão diferente da flange específica da IFM?

A ficha especifica uma flange para dispositivo específica da IFM e não confirma compatibilidade com outras conexões. Verifique o desenho dimensional e confirme qualquer adaptação com o fabricante.

O SMF620 serve para operar acima de 25 bar?

Não segundo o limite informado: a resistência à pressão especificada é 25 bar. Não selecione o sensor para uma condição superior a esse valor.

Posso usar este sensor fora da faixa de temperatura indicada?

A ficha informa temperatura do fluido de -20 a 150 °C. Não há dados que confirmem operação fora desse intervalo.

O sensor está instalado, mas o controlador não recebe sinal. O que devo verificar?

Confira se o controlador está configurado para o tipo de sinal usado e valide a ligação conforme o datasheet. Verifique também se a vazão está dentro da faixa de medição.

A comunicação IO-Link não funciona; devo trocar o sensor?

Antes da troca, confira a ligação elétrica, a configuração do mestre e os requisitos indicados no datasheet. A ficha do anúncio não traz pinagem ou dados de alimentação para um diagnóstico conclusivo.

Como decidir entre o SMF620 e outro sensor de vazão?

Compare o diâmetro nominal, a faixa de vazão, os limites de temperatura e pressão e a conexão de processo exigida. O SMF620 corresponde a DN80, 30 a 3000 l/min, -20 a 150 °C, até 25 bar e flange específica da IFM.

Que cuidados devo tomar antes de instalar o SMF620?

Confira a compatibilidade mecânica da flange e consulte o desenho dimensional. Para ligação elétrica e comissionamento, siga o datasheet do fabricante, pois esses detalhes não estão discriminados na ficha do anúncio.

GLOSSÁRIO TÉCNICO

Sensor magnético-indutivo

Sensor de vazão identificado na ficha com princípio de medição magnético-indutivo (Ref.: Tipo de sensor).

DN80

Diâmetro nominal indicado para a conexão de processo do sensor (Ref.: Diâmetro nominal).

IO-Link

Interface de comunicação listada entre os recursos do SMF620 (Ref.: IO-Link).

PNP/NPN

Tipos de saída de comutação informados para o sensor (Ref.: Saída PNP/NPN).

Sinal de pulso

Tipo de sinal de saída declarado na ficha do produto (Ref.: Sinal de pulso).
