Sensor de Vazão Magnético-Indutivo IFM SMF520

Pré-visualizar: SMF520 IFM - Sensor Vazão IFM Medição vazão DN65 20-2000L/min IO-Link

SMF520 IFM - Sensor Vazão IFM Medição vazão DN65 20-2000L/min IO-Link

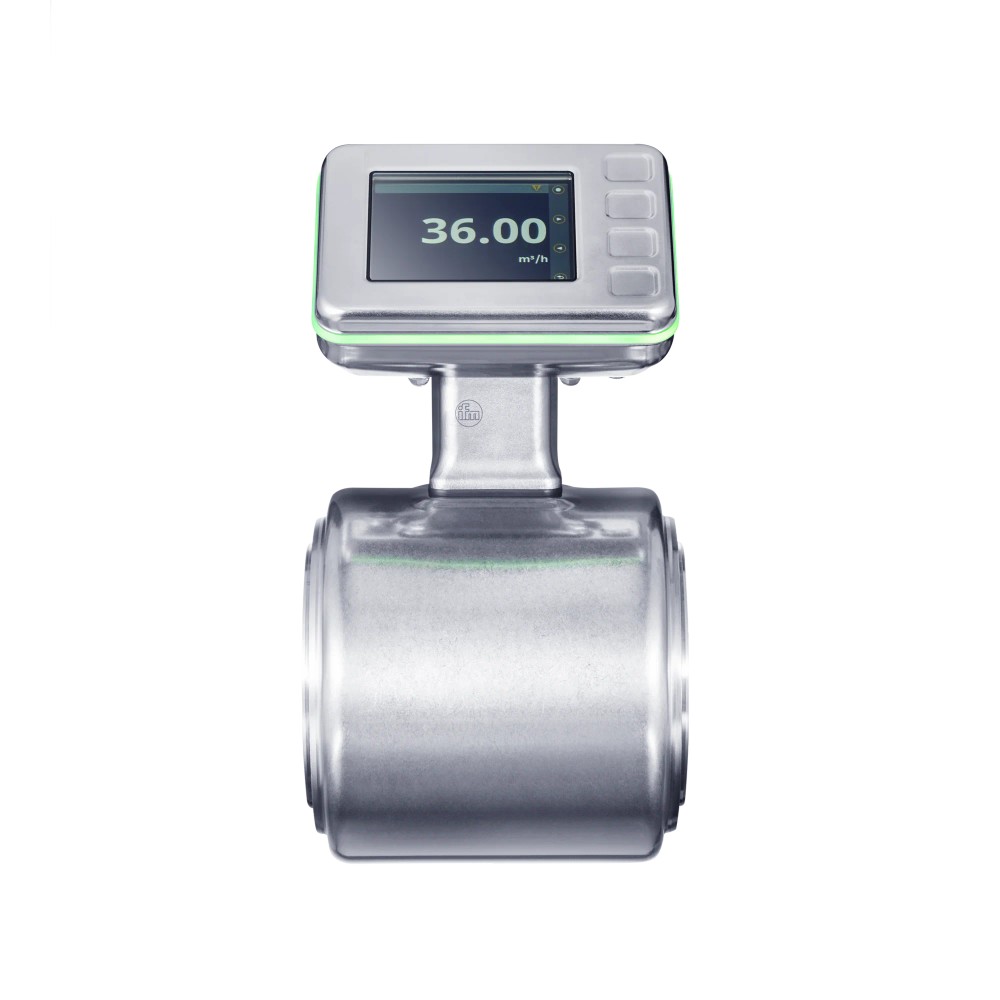

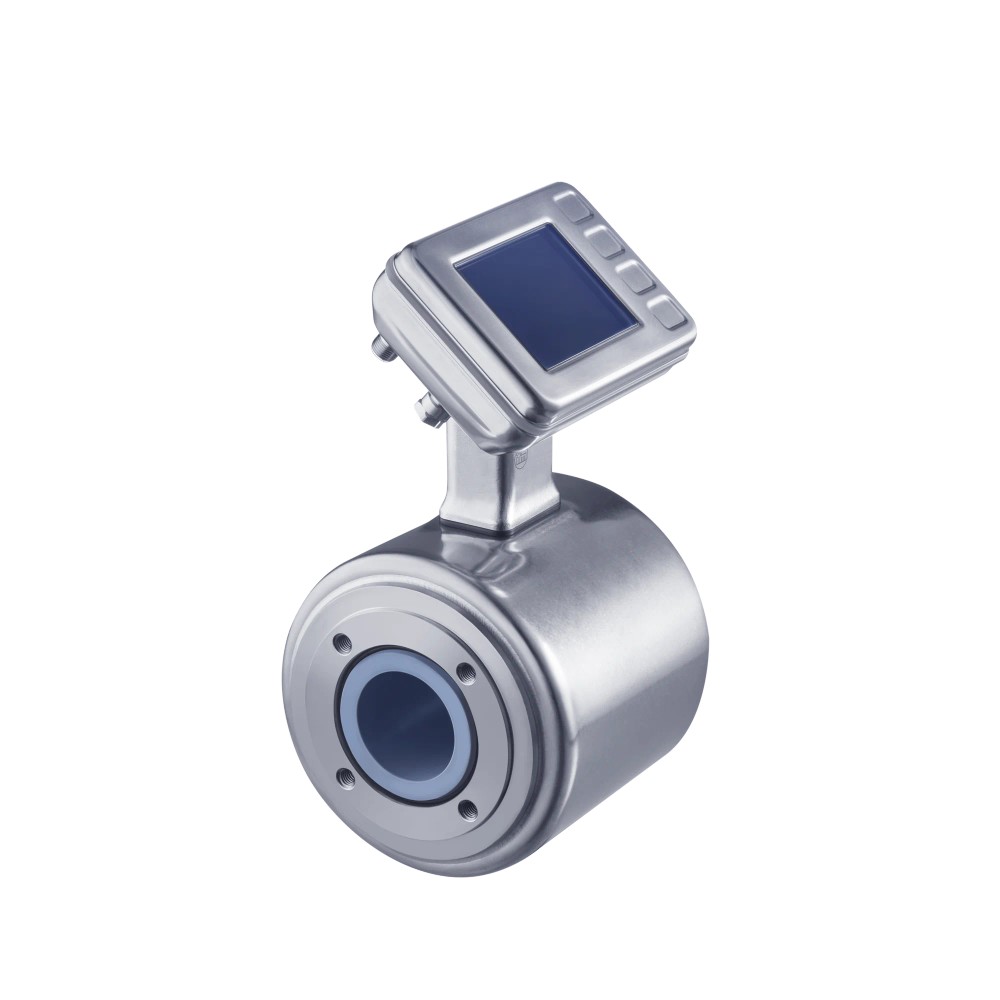

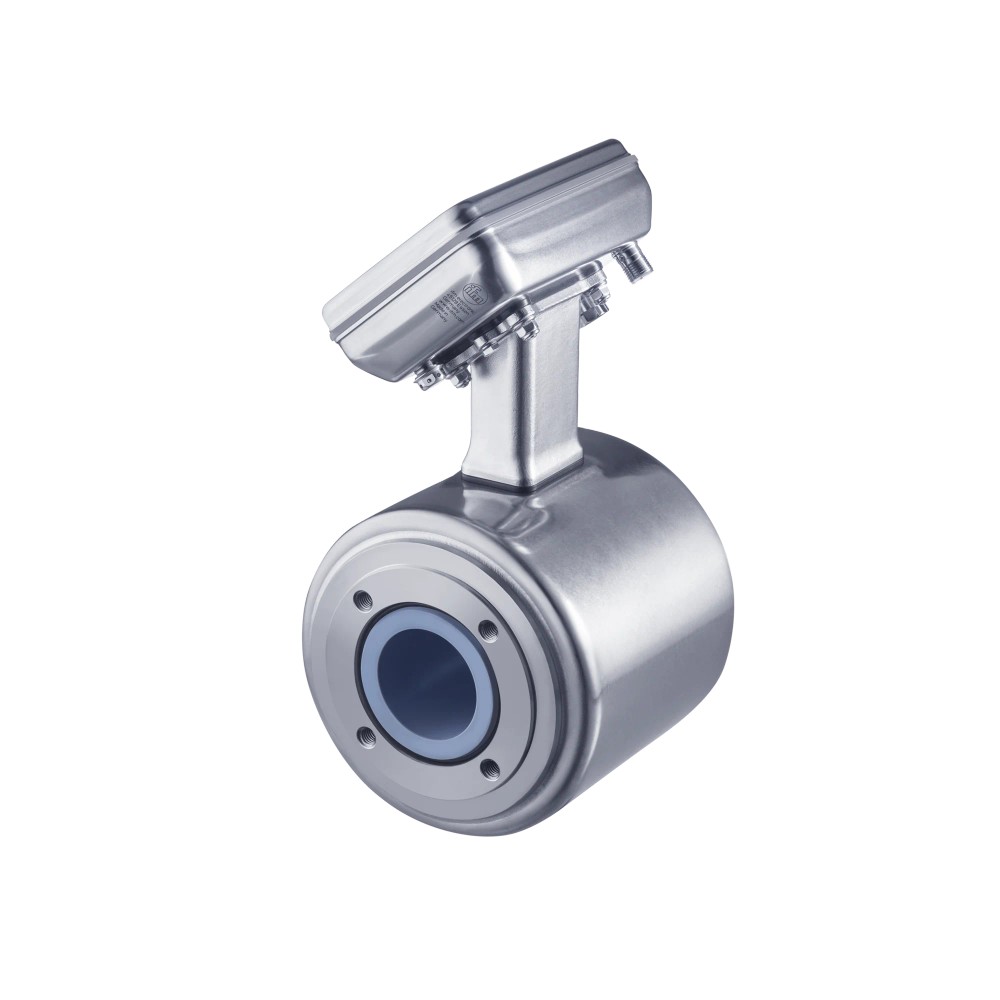

Imagem meramente ilustrativa

R$ 27.878,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SMF520
EAN: 4021179337892
NCM do produto: 90261011

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "SMF520 IFM - Sensor Vazão IFM Medição vazão DN65 20-2000L/min IO-Link"

Destaques do Produto

Faixa de medição

20...2000 l/min

Diâmetro nominal

DN65 (2 1/2 in)

Temperatura do fluido

-20...150 °C

Resistência à pressão

25 bar

Conexão

Flange de dispositivo específico da ifm

Sinais disponíveis

PNP/NPN, pulso, totalizador, diagnóstico, IO-Link e analógico

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão magnético-indutivo IFM SMF520, DN65 (2 1/2 in), 20–2000 l/min, IO-Link

O IFM SMF520 é um sensor magnético-indutivo para medição de vazão, com conexão nominal DN65. Mede vazões de 20 a 2000 l/min e admite fluido entre -20 e 150 °C, com resistência à pressão de 25 bar. Disponibiliza sinais PNP/NPN, pulso, diagnóstico, analógico e comunicação IO-Link.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante e modelo	IFM SMF520
Princípio de medição	Magnético-indutivo
Diâmetro nominal	DN65 (2 1/2 in)
Faixa de vazão	20...2000 l/min
Temperatura do fluido	-20...150 °C
Resistência à pressão	25 bar
Conexão de processo	Flange de dispositivo específico da ifm
Sinais e comunicação	PNP/NPN, pulso, comutação do totalizador, diagnóstico, IO-Link e sinal analógico
Material informado	Aço inoxidável
GTIN	4021179337892

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Processos que requerem medição de vazão dentro da faixa especificada de 20...2000 l/min e conexão de processo DN65 compatível com a flange específica da ifm.
Instalações em que a temperatura do fluido esteja entre -20 e 150 °C e a pressão não exceda 25 bar.
Sistemas de automação que utilizem uma ou mais das saídas e interfaces informadas para o SMF520.

⚠ Considere outro se precisa de:

Não selecionar quando a vazão necessária estiver abaixo de 20 l/min ou acima de 2000 l/min.
Não utilizar fora dos limites informados de temperatura do fluido (-20...150 °C) ou resistência à pressão (25 bar).
Não presumir compatibilidade com flanges ou conexões de processo de outros padrões: a ficha especifica flange de dispositivo específica da ifm.

APLICAÇÕES E USO

Medição de vazão em linha de processo DN65 quando a vazão estiver entre 20 e 2000 l/min; aplicação condicionada à compatibilidade da flange específica da ifm.
Monitoramento de processo com fluido cuja temperatura esteja entre -20 e 150 °C, respeitando a resistência à pressão informada de 25 bar.
Integração a sistemas de automação que possam receber os sinais listados na ficha. A ficha não identifica setores industriais ou fluidos específicos; confirme a adequação do material e do processo no datasheet do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de vazão magnético-indutivo IFM SMF520, DN65 (2 1/2 in), 20–2000 l/min, IO-Link, verifique estes pontos:

Escolha o SMF520 quando

A instalação exigir medição magnético-indutiva, faixa de 20...2000 l/min, dimensão nominal DN65 e os limites informados de temperatura e pressão. Confirme também a compatibilidade da flange específica da ifm com o conjunto mecânico da instalação.

Avalie outra opção quando

A vazão, temperatura ou pressão necessária exceder os limites desta ficha, ou quando o processo exigir uma conexão mecânica diferente da flange específica da ifm. Consulte o datasheet do fabricante para verificar requisitos que não aparecem nos dados disponíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de vazão magnético-indutivo IFM SMF520	Identificação do modelo conforme os dados do anúncio.
Marca	ifm	Fabricante informado na ficha.
Função	Medição de vazão	Função declarada para o sensor.
Tipo de sensor	Magnético-indutivo	Princípio de medição informado.
Categoria	Sensores	Classificação do produto na ficha.

Faixa de medição
Alcance de medição	20...2000 l/min	Faixa de vazão declarada.
Dimensão nominal	DN65 (2 1/2 in)	Dimensão nominal indicada para o produto.

Condições de processo
Temperatura do fluido	-20...150 °C	Intervalo informado para o fluido.
Resistência à pressão	25 bar	Valor de resistência à pressão declarado; não exceder esse limite.
Conexão de processo	Flange de dispositivo específica da ifm	Interface mecânica informada; conferir desenho dimensional para compatibilidade.

Saídas e comunicação
Saídas	PNP/NPN; sinal de pulso; sinal de comutação do totalizador; sinal de diagnóstico; sinal analógico	Tipos de sinais listados na ficha; parâmetros elétricos e escalas não detalhados nos dados disponíveis.
Interface de comunicação	IO-Link	Interface declarada; versão e dados de configuração não informados.

Dados mecânicos e identificação física
Material	Aço inoxidável	Material informado na ficha; composição e partes específicas não detalhadas.
Acabamento	Metálico escovado	Acabamento declarado para o produto.
Formato	Cilíndrico	Formato informado na ficha.
Cor	Prateado	Cor declarada.
Peso	6925,7 g	Peso registrado no dataset; confirme a referência da embalagem com o fornecedor.

Display e elementos visuais
Tipo de display	Digital	Tipo de display indicado na ficha.
Cor do componente interno	Azul claro	Característica visual informada no dataset.

Identificação comercial
SKU / Part number	SMF520	Código de identificação do produto.
GTIN	4021179337892	Identificador comercial informado.
NCM	9026.10.11	Classificação fiscal informada no dataset.

COMPATIBILIDADE

Comunicação

• IO-Link; a revisão, o arquivo IODD e os parâmetros de comunicação não estão especificados nos dados disponíveis.

• Sinal analógico; tipo e escala não especificados na ficha disponível.

• Sinal de pulso, sinal de comutação do totalizador e sinal de diagnóstico.

• Saídas PNP/NPN; configuração e características elétricas detalhadas devem ser confirmadas no datasheet.

Conexões

Elétrica A ficha informa sinais PNP/NPN, pulso, comutação do totalizador, diagnóstico, IO-Link e analógico, mas não informa o conector, pinagem, tensão de alimentação nem carga elétrica. Verifique esses dados no datasheet oficial antes da ligação.

Processo Flange de dispositivo específica da ifm; dimensão nominal DN65 (2 1/2 in). Confirme o padrão e a interface mecânica aplicáveis no desenho dimensional do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Linha com vazão dentro de 20...2000 l/min, fluido entre -20 e 150 °C e pressão de até 25 bar	✓	As condições estão dentro dos limites indicados na ficha, desde que a conexão de processo seja compatível.
Instalação que requer DN65 e a flange de dispositivo específica da ifm	✓	A dimensão nominal e a conexão informadas correspondem aos dados do produto; a compatibilidade mecânica final deve ser conferida no desenho dimensional.
Processo com vazão inferior a 20 l/min ou superior a 2000 l/min	✗	A condição fica fora da faixa de medição informada.
Fluido fora de -20...150 °C ou pressão acima de 25 bar	✗	A condição excede os limites declarados para temperatura do fluido ou resistência à pressão.
Sistema que exige pinagem, alimentação ou características de saída ainda não confirmadas	✗	A ficha disponível não detalha esses parâmetros elétricos; a ligação não deve ser definida sem consultar o datasheet oficial.

INSTALAÇÃO

Como instalar o Sensor de vazão magnético-indutivo IFM SMF520, DN65 (2 1/2 in), 20–2000 l/min, IO-Link

Confirme que a vazão de processo está dentro da faixa de 20...2000 l/min e que temperatura e pressão respeitam os limites especificados.
Verifique no desenho dimensional se a flange específica da ifm e a dimensão nominal DN65 correspondem à tubulação e à montagem previstas.
Instale o sensor conforme as instruções oficiais do fabricante; a ficha disponível não informa requisitos de orientação ou trechos retos.
Verifique no datasheet os requisitos elétricos, incluindo alimentação, tipo de conexão, pinagem e características das saídas, antes de energizar.
Conecte a interface ou os sinais necessários conforme a documentação oficial, sem presumir pinagem ou configuração não fornecida.
Após a instalação, confira a leitura e os sinais no sistema de controle sob condições de processo dentro dos limites especificados.

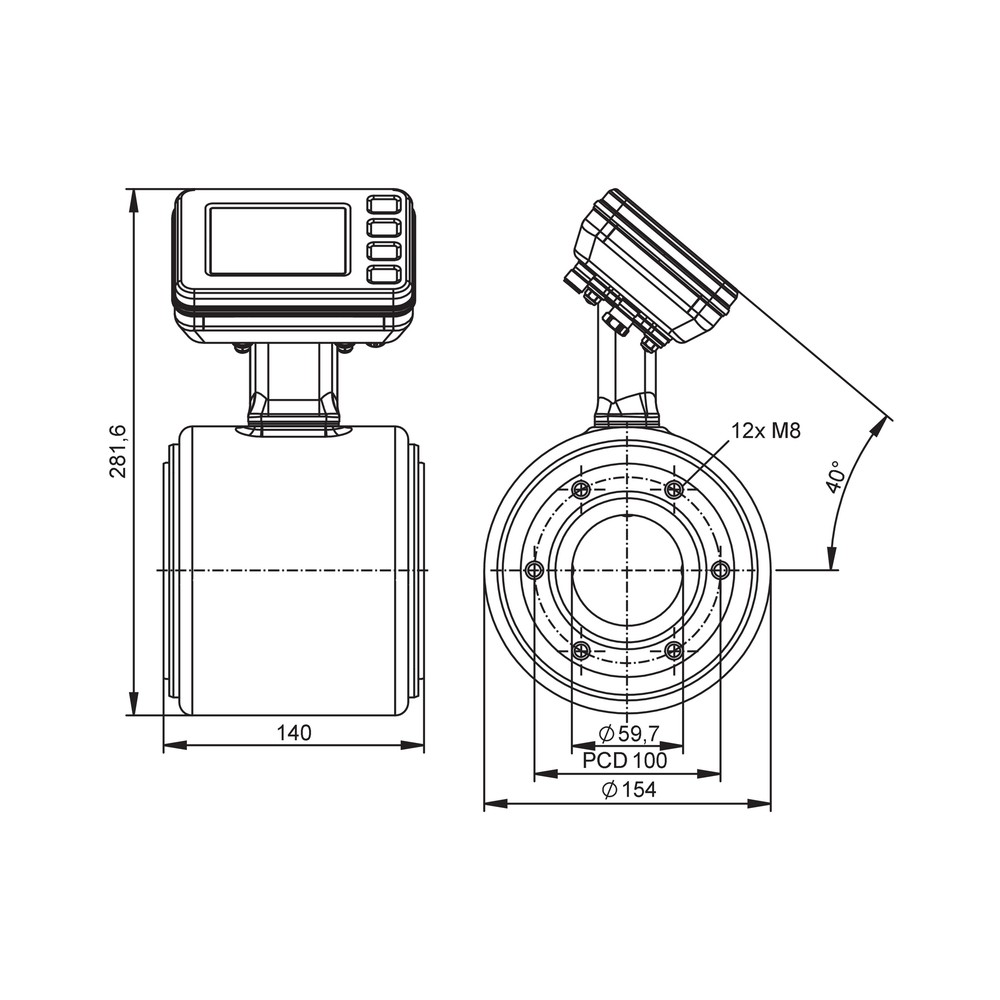

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema não apresenta leitura de vazão.	Condição de processo fora da faixa de medição, instalação mecânica incompatível ou ligação elétrica incorreta.	Confirme a vazão real, a compatibilidade da flange e os requisitos de ligação no datasheet; confira também alimentação e conexão conforme a documentação oficial.
O valor indicado não acompanha a vazão esperada.	A vazão do processo pode estar fora de 20...2000 l/min, ou o sinal selecionado pode não estar configurado conforme a aplicação.	Compare a condição de processo com a faixa declarada e verifique no datasheet a configuração e a interpretação do sinal utilizado.
O sinal de saída não é reconhecido pelo controlador.	Incompatibilidade entre a entrada do controlador e o tipo de sinal utilizado, ou ligação/pinagem incorreta.	Identifique se foi conectado PNP/NPN, pulso, analógico, diagnóstico ou IO-Link e valide a interface, alimentação e pinagem no datasheet.
A instalação apresenta vazamento ou não encaixa na tubulação.	A flange existente pode não corresponder à conexão de dispositivo específica da ifm ou à dimensão nominal DN65.	Compare a interface física com o desenho dimensional oficial e confirme o padrão da flange antes de reinstalar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados SMF520 (PT-BR) (Datasheet) Desenho em escala SMF520 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SMF520 e para quem ele serve?

É um sensor magnético-indutivo de vazão com conexão nominal DN65. Serve a aplicações que operem dentro da faixa de vazão e dos limites de processo informados, com interface de automação compatível.

Quais sinais e comunicação o SMF520 oferece?

A ficha lista PNP/NPN, pulso, comutação do totalizador, diagnóstico, sinal analógico e IO-Link. Os detalhes elétricos e de configuração devem ser confirmados no datasheet.

O que acompanha o produto?

A ficha fornecida não especifica acessórios ou itens inclusos. Consulte o fornecedor para confirmar o conteúdo da embalagem.

Ele serve para vazões abaixo de 20 l/min ou acima de 2000 l/min?

Não, essas vazões ficam fora da faixa de medição declarada de 20...2000 l/min.

Posso usar o SMF520 com fluido acima de 150 °C ou pressão acima de 25 bar?

A ficha informa temperatura do fluido de até 150 °C e resistência à pressão de 25 bar. Condições que excedam esses limites não são cobertas pelos dados do produto.

O sensor não mostra leitura; o que devo verificar antes de trocar?

Confira se a vazão está dentro da faixa declarada e se a montagem mecânica é compatível. Em seguida, valide alimentação e ligação elétrica usando o datasheet oficial.

O controlador não reconhece a saída: o sensor está com defeito?

Não necessariamente; pode haver incompatibilidade entre o sinal escolhido e a entrada do controlador, ou erro de ligação. Confirme o tipo de saída e a pinagem na documentação oficial antes de substituir o sensor.

Devo comprar o sensor sozinho ou preciso de um kit de conexão?

A ficha não informa acessórios inclusos nem apresenta um kit compatível. Confirme com o fornecedor quais componentes de montagem são necessários para a flange específica da ifm.

Como decido entre o SMF520 e outro sensor de vazão?

Escolha o SMF520 se a faixa de 20...2000 l/min, DN65, limites de processo e conexão forem compatíveis com sua instalação. Para outros requisitos, compare as especificações do processo e da interface com o datasheet do modelo alternativo.

Como faço a instalação elétrica e a manutenção?

Use o datasheet e o desenho do fabricante para definir ligação e montagem, pois a ficha disponível não informa pinagem nem requisitos de instalação detalhados. Não conecte o equipamento com base em uma pinagem presumida.

GLOSSÁRIO TÉCNICO

Magnético-indutivo

Princípio de medição indicado para o sensor de vazão IFM SMF520. (Ref.: tipo de sensor)

Vazão

Volume de fluido que atravessa uma seção por unidade de tempo; neste produto, a faixa é expressa em litros por minuto. (Ref.: alcance de medição)

DN65

Designação da dimensão nominal da conexão de processo, indicada como 2 1/2 in para este produto. (Ref.: dimensões nominais)

IO-Link

Interface de comunicação listada entre os sinais disponíveis do sensor; versão e parâmetros não constam nos dados fornecidos. (Ref.: saídas e sinais)

PNP/NPN

Tipos de saída identificados na ficha; os parâmetros elétricos e a configuração devem ser consultados no datasheet. (Ref.: saídas e sinais)
