Sensor de Vazão Magnético ifm SMF420 DN50

Pré-visualizar: SMF420 IFM - Sensor Vazão Magnético ifm Medição industrial DN50 10-1200l/min IO-Link

SMF420 IFM - Sensor Vazão Magnético ifm Medição industrial DN50 10-1200l/min IO-Link

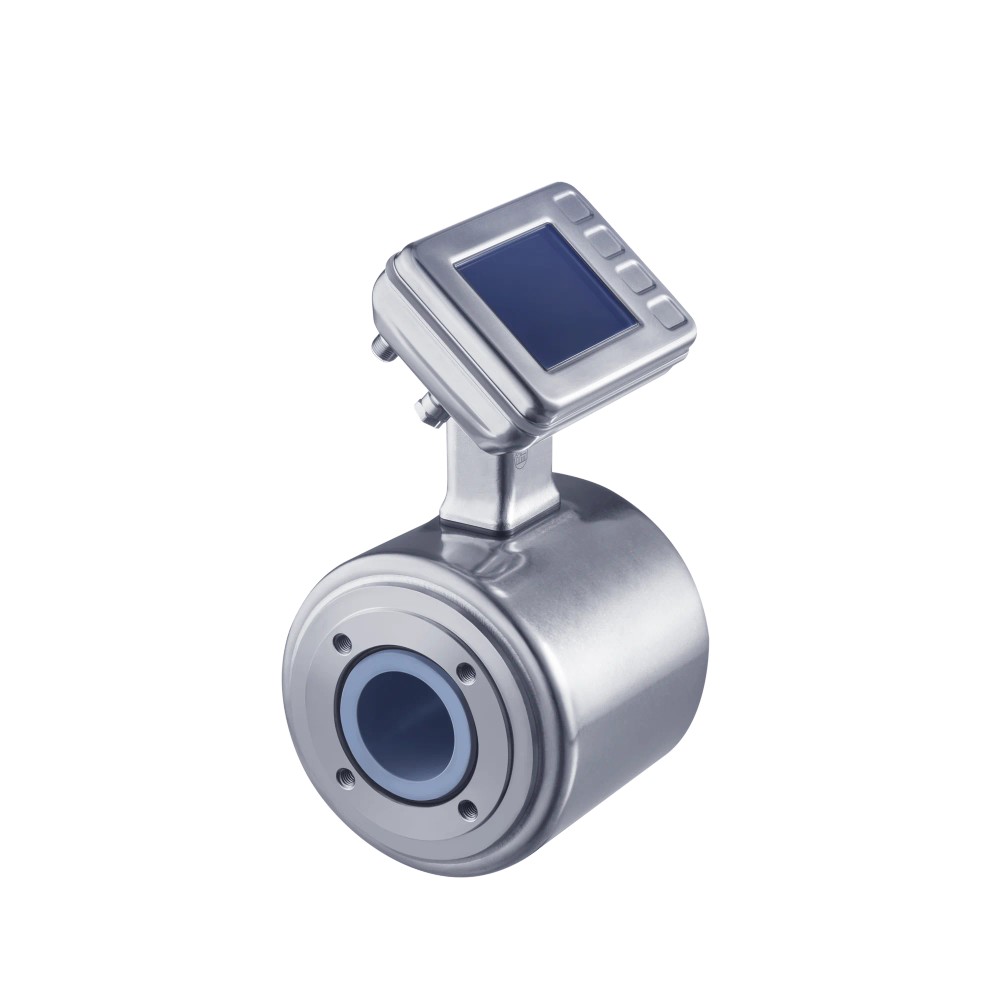

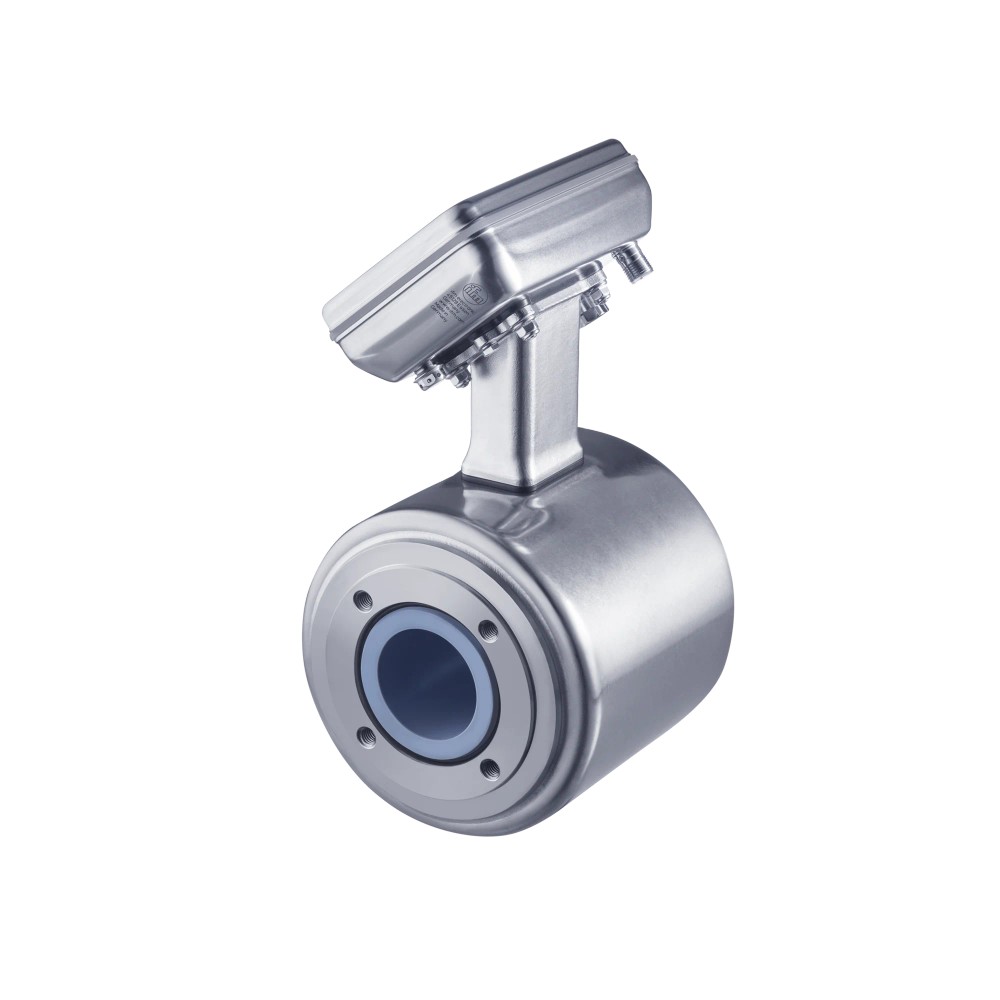

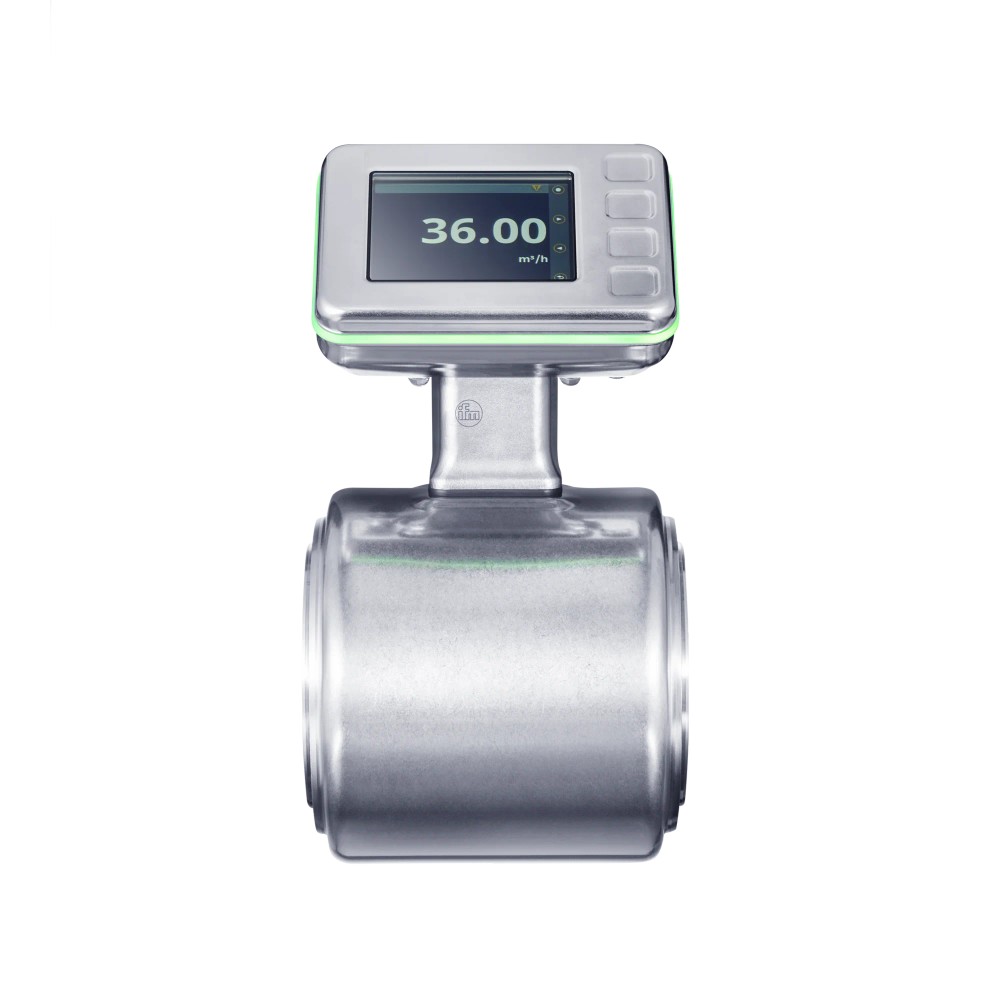

Imagem meramente ilustrativa

R$ 26.016,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SMF420
EAN: 4021179346474
NCM do produto: 90261011

Destaques do Produto Diâmetro nominal DN50...mais

Fechar menu

Saiba mais sobre: "SMF420 IFM - Sensor Vazão Magnético ifm Medição industrial DN50 10-1200l/min IO-Link"

Destaques do Produto

Diâmetro nominal

DN50 (2″)

Faixa de vazão

10 a 1200 l/min

Temperatura do fluido

-20 a 150 °C

Pressão

Resistência informada de 25 bar

Comunicação e sinais

IO-Link, analógico, pulso, comutação e diagnóstico; PNP/NPN

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão magnético-indutivo ifm SMF420 DN50, 10–1200 l/min, IO-Link

O ifm SMF420 é um sensor magnético-indutivo para medição de vazão em tubulações DN50 (2″). Mede vazões de 10 a 1200 l/min e oferece IO-Link, sinal analógico e saídas de pulso e comutação, além de sinal de diagnóstico. A ficha informa operação com fluido entre -20 e 150 °C e resistência à pressão de até 25 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Magnético-indutivo
Função	Medição de vazão
Diâmetro nominal	DN50 (2″)
Faixa de medição	10 a 1200 l/min
Temperatura do fluido	-20 a 150 °C
Resistência à pressão	25 bar
Sinais e interfaces	PNP/NPN, pulso, comutação do totalizador, diagnóstico, analógico e IO-Link
Marca e modelo	ifm SMF420
GTIN	4021179346474

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações de processo com tubulação DN50 e vazão dentro da faixa especificada de 10 a 1200 l/min.
Aplicações em que a temperatura do fluido esteja entre -20 e 150 °C e a pressão respeite a resistência informada de 25 bar.
Sistemas que necessitem de uma ou mais opções de sinal listadas para o modelo, incluindo IO-Link, analógico, pulso, comutação do totalizador ou diagnóstico.

⚠ Considere outro se precisa de:

Não selecione para tubulações cujo diâmetro nominal não seja DN50 sem confirmar a compatibilidade mecânica e a conexão adequada com o fabricante.
Não use fora da faixa de vazão ou dos limites de temperatura e pressão declarados; a ficha não informa desempenho nessas condições.
Não presuma compatibilidade com um protocolo, tipo de fluido, material de tubulação ou conexão elétrica específica que não esteja descrita na documentação do modelo.

APLICAÇÕES E USO

Medição de vazão em tubulação de processo DN50, desde que a vazão esteja entre 10 e 1200 l/min e sejam respeitados os limites de temperatura do fluido e pressão informados. A ficha identifica esses parâmetros, mas não especifica fluidos compatíveis; valide a aplicação no datasheet ou com a ifm.
Integração a sistemas de automação que utilizem IO-Link ou os sinais listados para o modelo. A compatibilidade elétrica concreta depende dos parâmetros de saída, alimentação e pinagem, que devem ser consultados na documentação do fabricante.
Monitoramento de processos com necessidade de sinal de pulso, comutação do totalizador ou diagnóstico, conforme as funções listadas no anúncio; comportamento e configuração de cada sinal devem ser confirmados no datasheet.

COMO ESCOLHER

Antes de comprar o Sensor de vazão magnético-indutivo ifm SMF420 DN50, 10–1200 l/min, IO-Link, verifique estes pontos:

Escolha o SMF420 quando

A instalação exigir sensor magnético-indutivo para DN50, com vazão entre 10 e 1200 l/min, fluido entre -20 e 150 °C e resistência à pressão informada de 25 bar. Confirme também que os sinais disponíveis atendem à entrada do sistema de controle.

Avalie outra opção ou confirme com a ifm quando

A tubulação não for DN50, os valores de vazão, temperatura ou pressão excederem os limites informados, ou a aplicação exigir detalhes não fornecidos na ficha, como compatibilidade com fluido específico, dimensões de montagem e tipo exato de conexão elétrica. Consulte o datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Fabricante	ifm	Marca indicada na ficha do produto.
Modelo	SMF420	Código do modelo e part number.
Tipo de sensor	Magnético-indutivo	Princípio de medição informado para o produto.
Função	Medição de vazão	Variável de processo indicada na ficha.
GTIN	4021179346474	Identificador comercial informado no anúncio.
NCM	9026.10.11	Classificação fiscal presente nos dados do produto.

Faixa de medição e processo
Alcance de medição	10 a 1200 l/min	Faixa de vazão informada para o modelo.
Temperatura do fluido	-20 a 150 °C	Limites de temperatura do fluido declarados na ficha.
Resistência à pressão	25 bar	Valor informado como resistência à pressão; condições detalhadas devem ser verificadas no datasheet.

Saídas e comunicação
Saídas PNP/NPN	PNP/NPN	Tipos de sinal listados; configuração e valores elétricos não constam na ficha fornecida.
Sinal de pulso	Disponível	Função de saída indicada no anúncio; parâmetros não informados.
Comutação do totalizador	Disponível	Sinal de comutação do totalizador listado na ficha.
Sinal de diagnóstico	Disponível	Sinal de diagnóstico indicado no anúncio.
Sinal analógico	Disponível	A ficha não informa tipo elétrico nem faixa do sinal analógico.
IO-Link	Disponível	Interface listada para o modelo; versão e parâmetros não informados.

Dados mecânicos e identificação de conexão
Diâmetro nominal	DN50 (2″)	Dimensão nominal informada para a instalação de processo.
Conexão de processo	Flange de dispositivo específico da ifm	Descrição da conexão fornecida; consultar desenho dimensional para padrão e dimensões.
Peso	5798,2 g	Valor constante nos atributos do catálogo; confirmar na documentação vigente se necessário.

COMPATIBILIDADE

Comunicação

• IO-Link (versão e parâmetros não informados na ficha disponível).

• Sinal analógico (tipo e faixa elétrica não informados na ficha disponível).

• Sinal de pulso, sinal de comutação do totalizador e sinal de diagnóstico.

• PNP/NPN; verificar no datasheet a configuração e as condições elétricas de saída.

Conexões

Elétrica A ficha disponível não especifica conector, pinagem, tensão de alimentação ou valores elétricos. Verifique o datasheet do SMF420 e os requisitos da entrada do controlador antes de ligar. Compatibilidade elétrica não pode ser confirmada apenas pelo diâmetro da tubulação.

Processo DN50 (2″), com flange de dispositivo específico da ifm. Confirme o padrão e as dimensões da flange no desenho dimensional antes de integrar à tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Tubulação DN50, vazão de 10 a 1200 l/min e fluido entre -20 e 150 °C	✓	As dimensões nominais, a faixa de medição e a temperatura estão dentro dos dados informados para o produto; respeite também a resistência à pressão de 25 bar.
Tubulação de diâmetro nominal diferente de DN50	✗	A ficha identifica o modelo como DN50 (2″); não informa adaptadores ou compatibilidade mecânica com outros diâmetros.
Integração que exige IO-Link	✓	IO-Link está listado como interface. A versão e os parâmetros de comunicação devem ser confirmados no datasheet.
Conexão direta a uma entrada analógica ou digital específica	✗	Embora a ficha liste sinal analógico e sinais PNP/NPN, não apresenta faixas elétricas, alimentação ou pinagem para validar a interface do controlador.
Operação acima de 25 bar ou fora de -20 a 150 °C	✗	Essas condições excedem os limites informados na ficha do produto.

INSTALAÇÃO

Como instalar o Sensor de vazão magnético-indutivo ifm SMF420 DN50, 10–1200 l/min, IO-Link

Confirme que a tubulação e a conexão de processo correspondem ao DN50 (2″) e à flange específica da ifm; use o desenho dimensional para verificar a montagem.
Verifique previamente se vazão, temperatura do fluido e pressão de operação permanecem dentro dos limites declarados para o sensor.
Consulte o datasheet para identificar orientação, trechos de instalação, condições de processo e demais requisitos de montagem, pois esses detalhes não constam na ficha resumida.
Instale o sensor na tubulação conforme as instruções oficiais e os requisitos mecânicos da conexão; não force a união nem improvise adaptadores sem validação.
Antes de energizar, confirme no datasheet a alimentação, a pinagem e a configuração das saídas em relação ao controlador ou à rede IO-Link.
Após a instalação, valide a leitura de vazão e os sinais necessários no sistema de controle, verificando se os valores estão dentro da faixa de medição especificada.

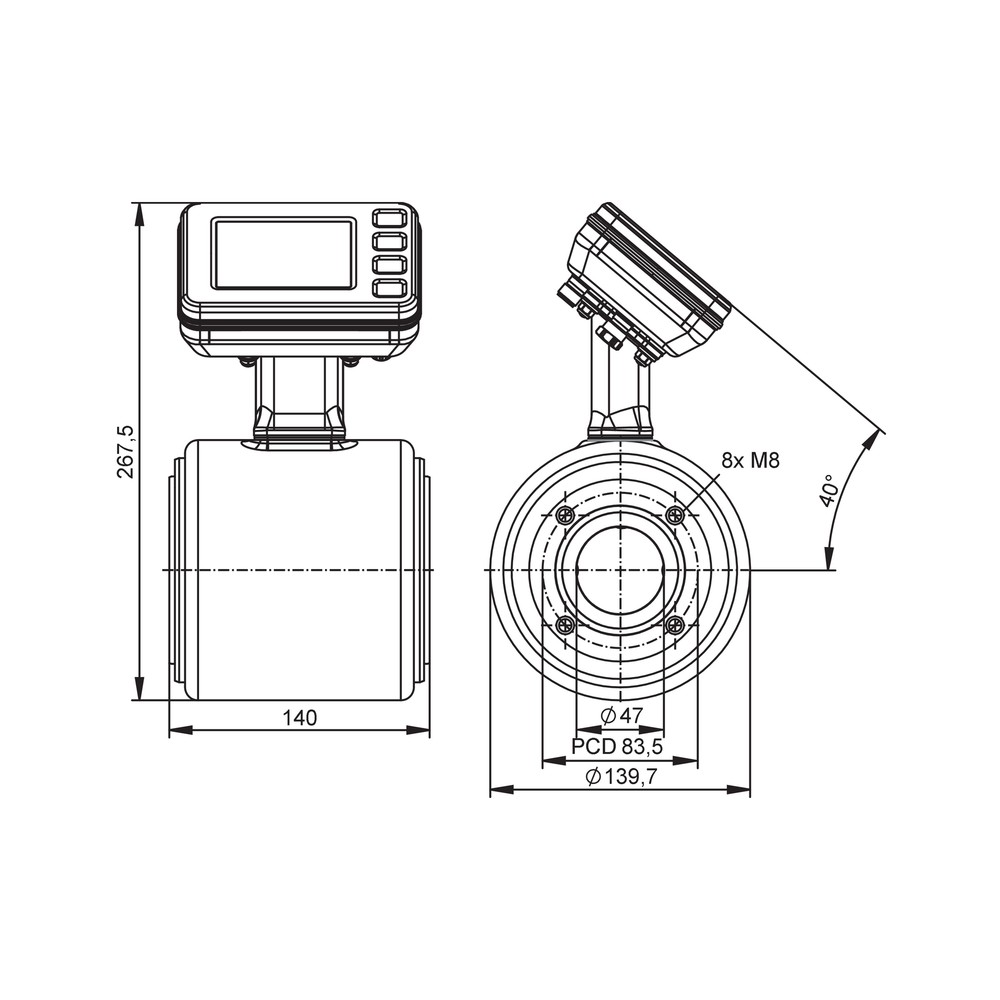

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe sinal do sensor.	Possível incompatibilidade de alimentação, pinagem ou configuração da saída; esses detalhes não estão na ficha resumida.	Compare a ligação com o esquema elétrico e a pinagem do datasheet do SMF420 e confira os parâmetros da entrada do controlador antes de substituir o sensor.
A leitura de vazão fica fora da faixa esperada ou não é apresentada.	A vazão real pode estar fora da faixa de 10 a 1200 l/min ou a integração pode estar configurada para outro tipo de sinal.	Confirme a vazão do processo e verifique no datasheet qual saída foi configurada e como ela deve ser interpretada pelo sistema.
A leitura varia ou não corresponde à condição do processo.	Possível condição de instalação ou operação não validada para a aplicação; a ficha resumida não informa requisitos de montagem nem compatibilidade com fluidos específicos.	Compare temperatura e pressão com os limites do produto, inspecione a instalação e consulte as condições de aplicação recomendadas no datasheet.
IO-Link não estabelece comunicação.	Possível incompatibilidade de configuração, cabeamento ou parâmetros de comunicação; a versão e os parâmetros não estão especificados na ficha disponível.	Confira a documentação do SMF420 e a configuração do mestre IO-Link, incluindo a compatibilidade dos parâmetros antes de considerar a troca do sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet do ifm SMF420 (PT-BR) (Datasheet) Desenho em escala do SMF420 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o SMF420 e em que tipo de instalação ele pode ser usado?

É um sensor de vazão magnético-indutivo da ifm para tubulação DN50. A ficha especifica medição de 10 a 1200 l/min; a compatibilidade com o fluido da aplicação deve ser verificada na documentação do fabricante.

Quais sinais e interfaces estão listados para este sensor?

A ficha lista PNP/NPN, sinal de pulso, comutação do totalizador, diagnóstico, sinal analógico e IO-Link. A pinagem e os valores elétricos devem ser confirmados no datasheet.

O que vem junto com o produto?

A ficha fornecida não informa acessórios ou itens incluídos. Confirme o conteúdo de fornecimento com o fornecedor antes da compra.

Posso instalar este modelo em uma tubulação que não seja DN50?

A ficha identifica o SMF420 como DN50 (2″) e não informa adaptadores para outros diâmetros. Para outra dimensão, confirme a conexão mecânica com a ifm antes de selecionar o produto.

Este sensor serve para operar fora da faixa de temperatura ou acima da pressão informada?

A ficha declara temperatura do fluido de -20 a 150 °C e resistência à pressão de 25 bar. Não use esses valores como confirmação para condições além dos limites declarados.

A vazão indicada no sistema está incorreta: o que devo verificar antes de trocar o sensor?

Primeiro confirme se a vazão do processo está entre 10 e 1200 l/min e se a entrada do controlador interpreta corretamente a saída utilizada. Em seguida, confira a instalação e as condições da aplicação conforme o datasheet.

O sensor não aparece no mestre IO-Link; preciso substituir a peça?

Não necessariamente. Verifique primeiro cabeamento, configuração do mestre e parâmetros de comunicação indicados na documentação do SMF420, pois a ficha resumida não especifica a versão IO-Link.

É melhor comprar o SMF420 ou procurar outro modelo?

Escolha o SMF420 quando a aplicação corresponder a DN50, à faixa de 10 a 1200 l/min e aos limites de processo declarados. Se a conexão, os limites ou os sinais exigidos forem diferentes, compare com outro modelo usando os dados oficiais; a ficha não especifica uma alternativa.

Que cuidados devo ter na instalação elétrica?

Use o datasheet para confirmar alimentação, pinagem e configuração das saídas antes de conectar o sensor. A ficha disponível não informa esses detalhes elétricos.

Há esquema de ligação ou acessórios informados para a instalação?

A ficha fornecida inclui o datasheet e o desenho em escala, mas não informa acessórios incluídos nem fornece um esquema de ligação separado. Consulte a documentação oficial do modelo para obter os detalhes elétricos.

GLOSSÁRIO TÉCNICO

Sensor magnético-indutivo

Tipo de sensor indicado para o SMF420, destinado à medição de vazão.

DN50

Designação do diâmetro nominal da conexão de processo do modelo.

IO-Link

Interface de comunicação listada para integração do sensor; versão e parâmetros não constam na ficha resumida.

PNP/NPN

Tipos de saída indicados na ficha; os requisitos elétricos e a configuração devem ser verificados no datasheet.

Faixa de medição

Intervalo de vazão especificado para operação de medição do produto.
