Sensor de Vazão IFM SMF320 - Alta Precisão DN40

Pré-visualizar: SMF320 IFM - Sensor Vazão IFM Medição vazão DN40, 5-750l/m, IO-L, 40bar

SMF320 IFM - Sensor Vazão IFM Medição vazão DN40, 5-750l/m, IO-L, 40bar

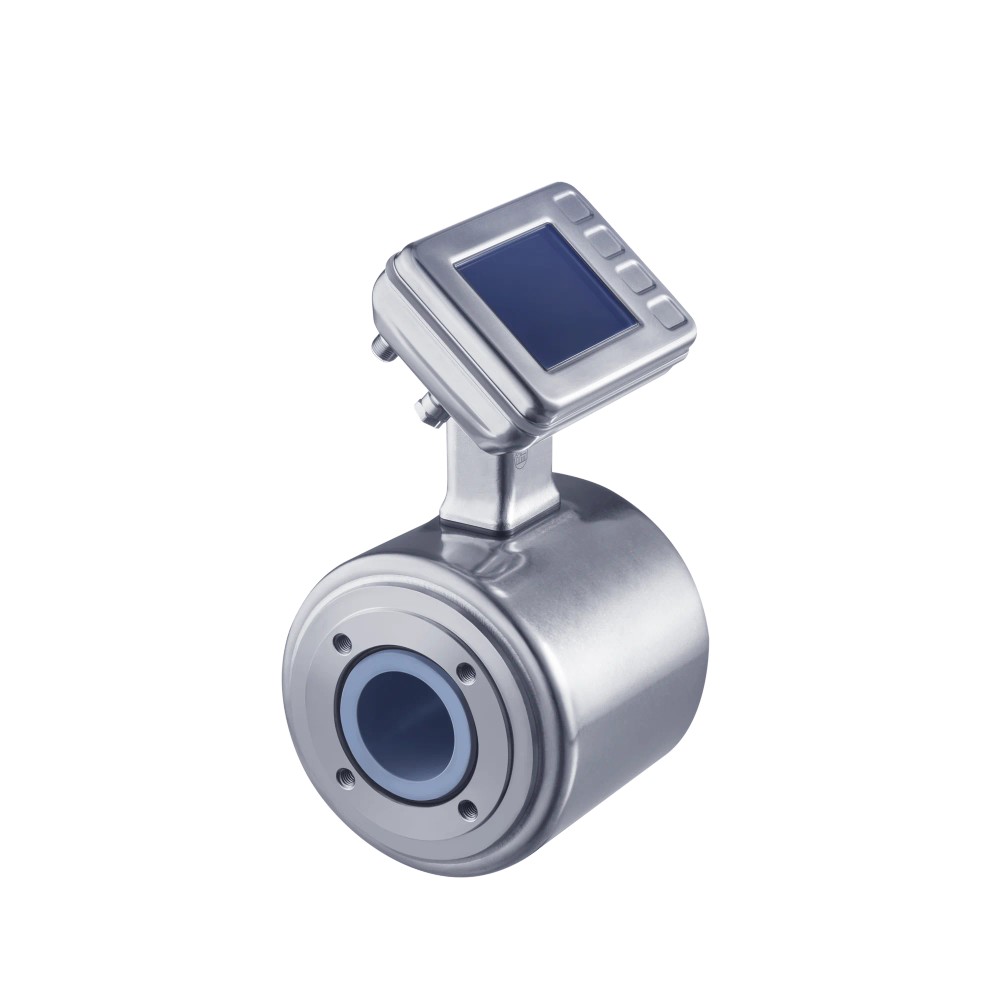

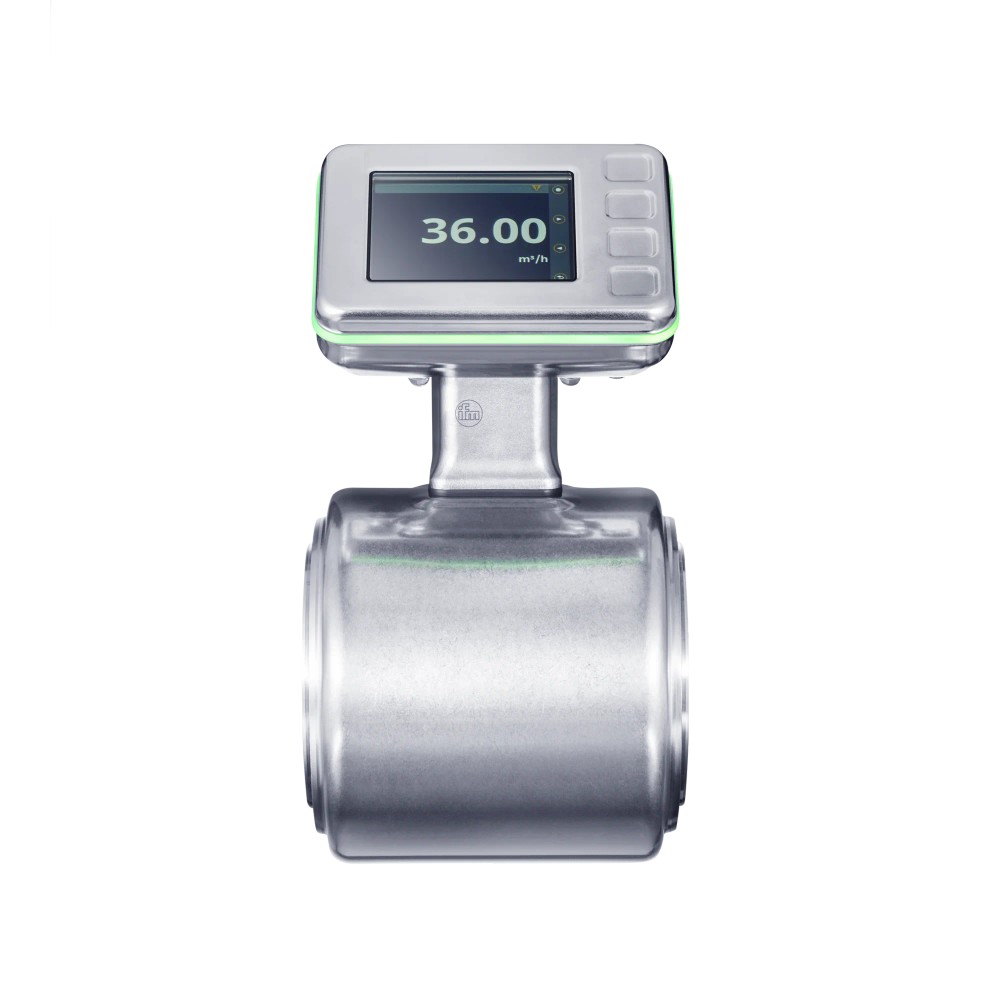

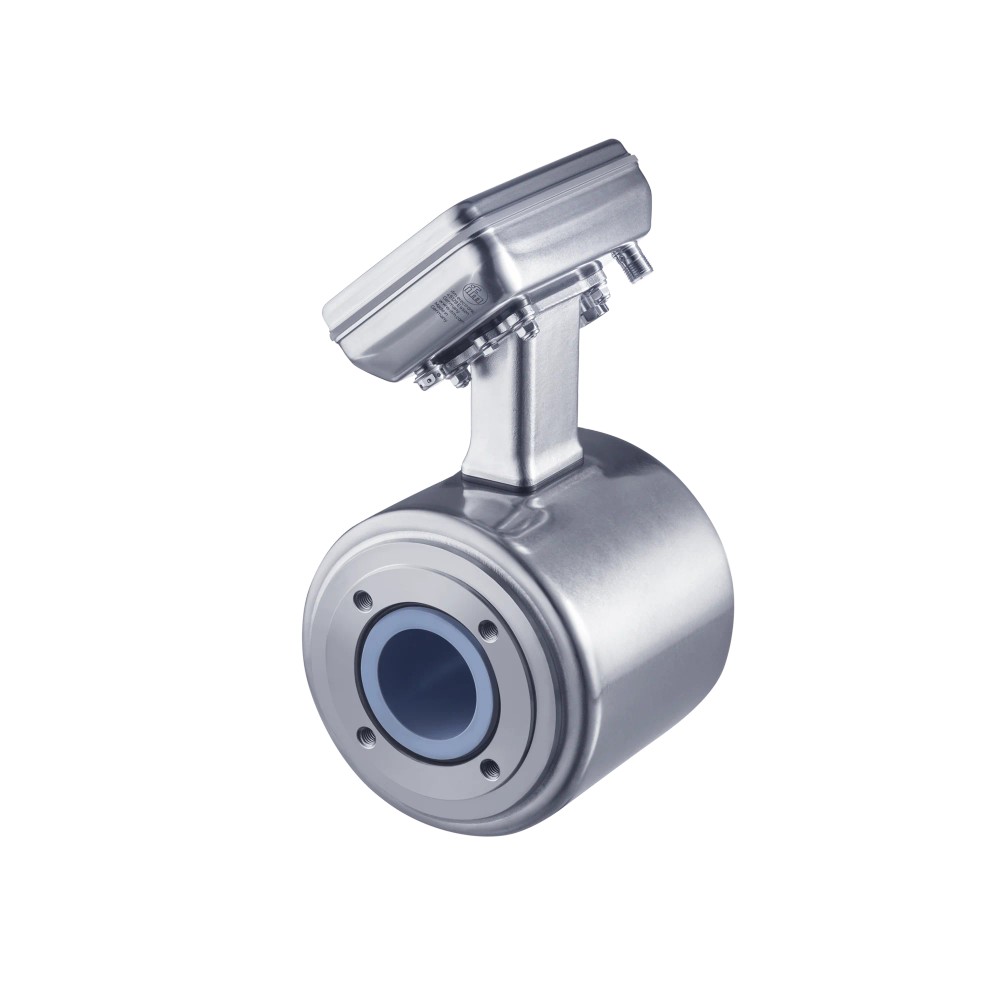

Imagem meramente ilustrativa

R$ 25.212,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SMF320
EAN: 4021179337885
NCM do produto: 90261011

Destaques do Produto Diâmetro nominal DN40...mais

Fechar menu

Saiba mais sobre: "SMF320 IFM - Sensor Vazão IFM Medição vazão DN40, 5-750l/m, IO-L, 40bar"

Destaques do Produto

Diâmetro nominal

DN40 (1 1/2”)

Vazão mensurável

5 a 750 l/min

Temperatura do fluido

-20 a 150 °C

Pressão máxima informada

40 bar

Conexão de processo

Flange específica da ifm

Comunicação e sinais

IO-Link; sinais PNP/NPN, pulso, analógico, totalizador e diagnóstico

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão magnético-indutivo IFM SMF320, DN40 (1 1/2”), faixa de medição de 5 a 750 l/min, IO-Link

O IFM SMF320 é um sensor magnético-indutivo para medir vazão em tubulações DN40. Mede vazões de 5 a 750 l/min e admite temperatura do fluido de -20 a 150 °C e pressão de até 40 bar. Oferece sinais PNP/NPN, de pulso, analógico, diagnóstico e IO-Link, conforme a configuração indicada pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Magnético-indutivo
Função	Medição de vazão
Diâmetro nominal	DN40 (1 1/2”)
Faixa de medição	5 a 750 l/min
Temperatura do fluido	-20 a 150 °C
Resistência à pressão	40 bar
Sinais/saídas informados	PNP/NPN, pulso, comutação do totalizador, diagnóstico, analógico e IO-Link
Conexão de processo	Flange de dispositivo específico da ifm
SKU / Part number	SMF320
GTIN	4021179337885

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Linhas de processo com tubulação DN40 e vazão dentro da faixa de 5 a 750 l/min, desde que a conexão específica da ifm seja compatível com a montagem.
Aplicações em que a temperatura do fluido permaneça entre -20 e 150 °C e a pressão não ultrapasse 40 bar.
Sistemas que possam utilizar os sinais de saída ou IO-Link informados para monitoramento e controle.

⚠ Considere outro se precisa de:

Não selecione para tubulação cuja conexão de processo não corresponda à flange específica da ifm; confirme a interface mecânica antes da instalação.
Não use fora da faixa de vazão, temperatura do fluido ou resistência à pressão declaradas.

APLICAÇÕES E USO

Aplicação documentada pelos dados disponíveis: medição de vazão em tubulação nominal DN40, na faixa de 5 a 750 l/min, respeitando os limites de temperatura do fluido e pressão informados.
Possibilidade de integração em sistemas de controle que utilizem os sinais listados ou IO-Link; confirme compatibilidade elétrica e configuração no datasheet e na documentação do controlador.
A ficha não especifica fluidos compatíveis, materiais molhados, requisitos de condutividade nem trechos retos de instalação; valide esses critérios com o fabricante antes de aplicar em um processo específico.

COMO ESCOLHER

Antes de comprar o Sensor de vazão magnético-indutivo IFM SMF320, DN40 (1 1/2”), faixa de medição de 5 a 750 l/min, IO-Link, verifique estes pontos:

Escolha o SMF320 quando

A instalação exigir medição magnético-indutiva em DN40, vazão entre 5 e 750 l/min, fluido entre -20 e 150 °C e pressão de até 40 bar, além de conexão de processo compatível com a flange específica da ifm.

Avalie outra configuração quando

O processo estiver fora de qualquer um desses limites ou a conexão mecânica não corresponder à flange específica da ifm. Para escolher outra tecnologia ou modelo, compare os requisitos do processo com o datasheet do fabricante; os dados disponíveis não especificam uma alternativa.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Fabricante	ifm	Marca indicada na ficha do produto.
Modelo / SKU / Part number	SMF320	Identificação do sensor.
GTIN	4021179337885	Código global de identificação informado.
Tipo de sensor	Magnético-indutivo	Princípio de medição informado.
Função	Medição de vazão	Grandeza de processo monitorada.

Faixa de medição
Alcance de medição	5...750 l/min	Faixa de vazão informada para o produto.

Saídas e comunicação
Sinais/saídas	PNP/NPN; sinal de pulso; sinal de comutação do totalizador; sinal de diagnóstico; sinal analógico	Tipos de sinais listados na especificação; detalhes de configuração não informados.
Interface	IO-Link	Interface de comunicação informada; versão e perfil não especificados.

Condições do processo
Temperatura do fluido	-20...150 °C	Limites declarados para a temperatura do fluido.
Resistência à pressão	40 bar	Valor de resistência à pressão informado; condições adicionais não especificadas.

Dados mecânicos
Diâmetro nominal	DN40 (1 1/2”)	Tamanho nominal da instalação indicado.
Conexão de processo	Flange de dispositivo específica da ifm	Interface mecânica descrita na ficha; dimensões detalhadas devem ser consultadas no desenho.
Peso	5399,3 g	Valor informado no conjunto de dados do catálogo.

COMPATIBILIDADE

Comunicação

• IO-Link; versão, perfil e requisitos do mestre não informados nos dados disponíveis.

• Sinais informados: PNP/NPN, pulso, comutação do totalizador, diagnóstico e analógico; detalhes de configuração devem ser confirmados no datasheet.

Conexões

Elétrica Os dados disponíveis não informam tipo de conector, pinagem, tensão de alimentação ou esquema elétrico. Verifique o datasheet do SMF320 antes de conectar ao controlador.

Processo Flange de dispositivo específica da ifm, para instalação nominal DN40 (1 1/2”). Confirme a compatibilidade dimensional e mecânica da interface; não há padrão de flange detalhado nos dados fornecidos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Tubulação DN40, conexão de processo compatível, vazão de 5 a 750 l/min, fluido entre -20 e 150 °C e pressão de até 40 bar.	✓	As dimensões nominais e os limites de medição e processo correspondem aos dados informados para o SMF320.
Tubulação com conexão diferente da flange específica da ifm, sem adaptador ou interface compatível confirmada.	✗	A conexão mecânica informada é uma flange específica da ifm; compatibilidade com outra interface não está estabelecida.
Processo com vazão abaixo de 5 l/min ou acima de 750 l/min.	✗	A condição está fora da faixa de medição declarada.
Processo com fluido abaixo de -20 °C ou acima de 150 °C, ou pressão superior a 40 bar.	✗	A condição ultrapassa os limites de temperatura ou pressão informados.
Controlador que requer pinagem, tensão ou protocolo específico não confirmado para o sensor.	✗	Os dados disponíveis não especificam esses detalhes; confirme a interface elétrica no datasheet antes da integração.

INSTALAÇÃO

Como instalar o Sensor de vazão magnético-indutivo IFM SMF320, DN40 (1 1/2”), faixa de medição de 5 a 750 l/min, IO-Link

Confirme que a tubulação e a flange de conexão correspondem à interface específica da ifm e ao tamanho nominal DN40.
Verifique no datasheet os requisitos de montagem e as condições de processo antes de instalar; os detalhes de orientação não constam nos dados fornecidos.
Isole e despressurize a linha conforme os procedimentos de segurança da instalação antes de abrir o processo.
Instale o sensor na conexão compatível, observando os requisitos mecânicos indicados pelo fabricante.
Consulte o datasheet para identificar alimentação, pinagem e configuração da saída antes de realizar a ligação elétrica.
Após a montagem, verifique vazamentos, sinais de saída e leitura de vazão dentro das condições declaradas.

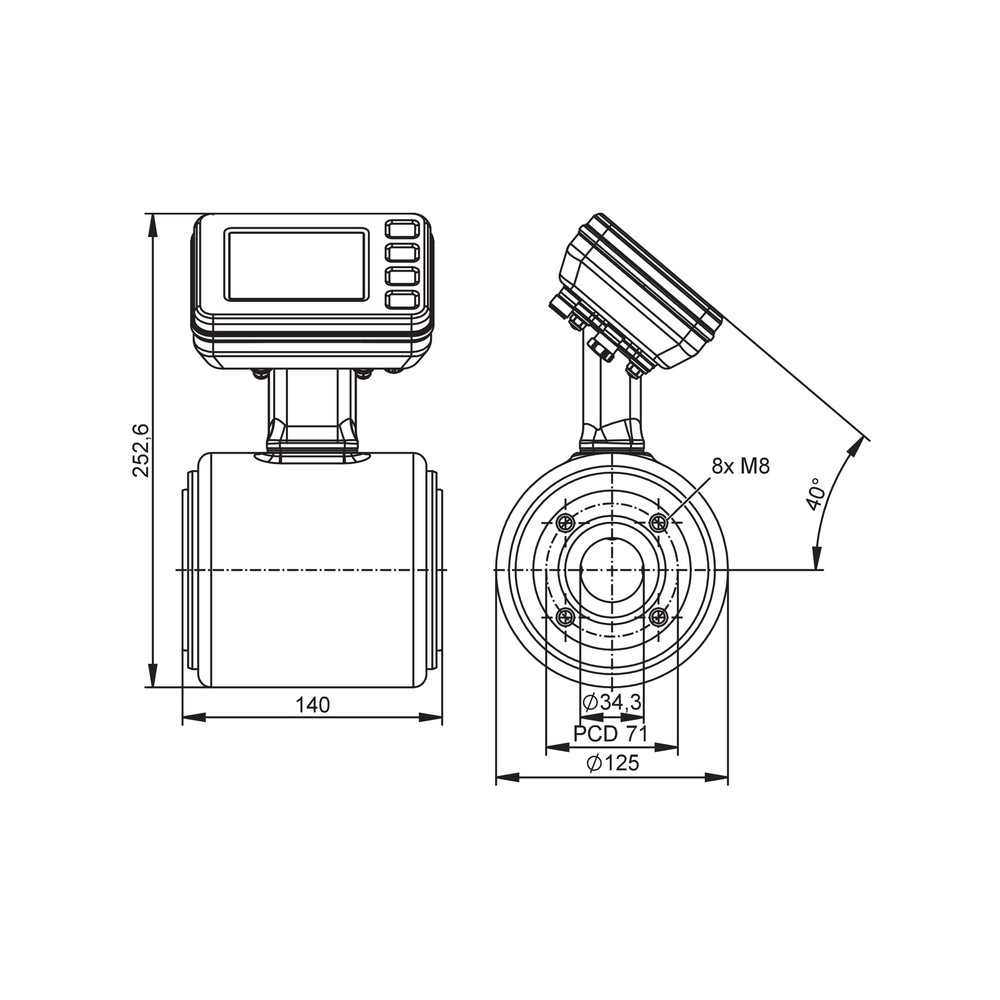

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura de vazão ou o valor fica abaixo do esperado.	Vazão fora da faixa especificada, montagem ou conexão de processo inadequada, ou problema de configuração; os dados disponíveis não permitem identificar uma causa única.	Compare a condição real com a faixa de 5 a 750 l/min e confirme a conexão e a instalação usando o datasheet do fabricante.
O controlador não reconhece a comunicação IO-Link.	Compatibilidade do mestre, configuração ou ligação elétrica não confirmada.	Confira a documentação do mestre e do SMF320 para versão, pinagem e configuração; esses detalhes não estão especificados nos dados fornecidos.
A entrada do controlador não interpreta o sinal de saída.	Tipo de sinal ou configuração PNP/NPN incompatível com a entrada utilizada.	Confirme no datasheet a configuração do sinal e compare-a com o tipo de entrada do controlador antes de alterar a instalação.
Há vazamento ou dificuldade de montagem na tubulação.	Incompatibilidade entre a interface da linha e a flange específica da ifm, ou instalação mecânica incorreta.	Compare a conexão física com o desenho dimensional e confirme a interface de processo indicada pelo fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados SMF320, PT-BR (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SMF320 e para que serve?

É um sensor magnético-indutivo destinado à medição de vazão. A ficha informa instalação nominal DN40 e sinais de saída, incluindo IO-Link.

O que acompanha o SMF320?

Os dados fornecidos não listam acessórios ou itens incluídos. Confirme o conteúdo de fornecimento com o fabricante ou vendedor antes da compra.

O SMF320 serve para uma linha com vazão abaixo de 5 l/min?

A vazão abaixo de 5 l/min fica fora da faixa declarada de 5 a 750 l/min. A ficha não confirma medição nessa condição.

Posso instalar o SMF320 em qualquer tubulação DN40?

Não necessariamente: além do tamanho nominal DN40, a conexão informada é uma flange específica da ifm. Verifique a compatibilidade mecânica da interface no desenho dimensional.

O sensor parou de indicar vazão; o que devo verificar antes de substituí-lo?

Confira se a vazão está dentro da faixa especificada e se a montagem corresponde à conexão de processo do sensor. Verifique também alimentação e ligações conforme o datasheet, pois esses detalhes não constam nos dados disponíveis.

O controlador não recebe o sinal do totalizador; o sensor pode estar com defeito?

Não é possível concluir isso apenas pelo sintoma. Confirme primeiro a configuração do sinal de comutação do totalizador, a ligação e a compatibilidade da entrada do controlador com o datasheet.

Quando escolher o SMF320 em vez de outro sensor de vazão?

Escolha-o quando os requisitos forem compatíveis com a medição magnético-indutiva, DN40, faixa de 5 a 750 l/min e os limites de processo informados. Para comparar com outra tecnologia, use os requisitos do fluido e a documentação do respectivo modelo; não há alternativa especificada na ficha.

Este anúncio é de um kit ou de um sensor avulso?

A ficha identifica o produto como sensor SMF320, mas não informa a composição do fornecimento. Confirme com o vendedor se há componentes adicionais incluídos.

Quais cuidados devo tomar na instalação elétrica?

Consulte o datasheet para confirmar pinagem, alimentação e configuração PNP/NPN antes de conectar. Esses detalhes elétricos não estão listados nos dados fornecidos.

O SMF320 pode operar com fluido acima de 150 °C?

A temperatura máxima do fluido informada é 150 °C. Para condições acima desse valor, consulte o fabricante e selecione uma solução cuja documentação cubra a aplicação.

GLOSSÁRIO TÉCNICO

Magnético-indutivo

Princípio de medição indicado para o sensor de vazão.

DN40

Designação do diâmetro nominal da conexão de processo.

IO-Link

Interface de comunicação informada para integração do sensor.

PNP/NPN

Tipos de saída de comutação listados na ficha; a configuração e a ligação devem ser confirmadas no datasheet.

Faixa de medição

Intervalo de vazão informado para a operação de medição do produto.
