Sensor de Vazão Magnético-Indutivo IFM SMF120

Pré-visualizar: SMF120 IFM - Sensor Vazão IFM Monitor fluidos IO-Link 40bar -20/150C

SMF120 IFM - Sensor Vazão IFM Monitor fluidos IO-Link 40bar -20/150C

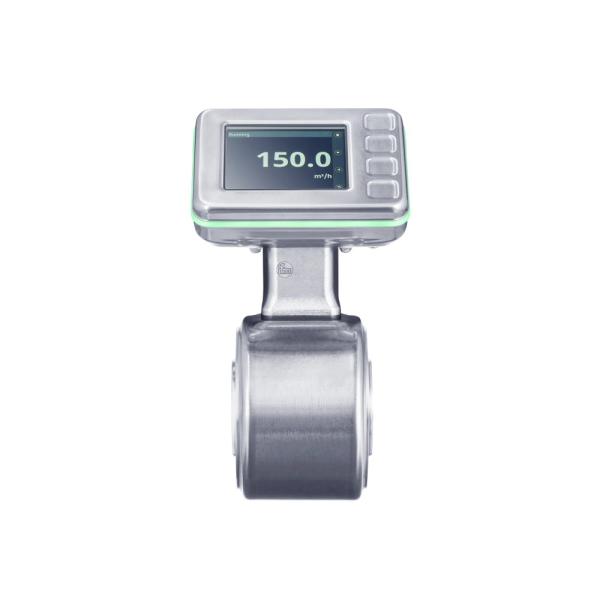

Imagem meramente ilustrativa

R$ 22.892,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SMF120
EAN: 4021179355315
NCM do produto: 90261011

Destaques do Produto Faixa de vazão...mais

Fechar menu

Saiba mais sobre: "SMF120 IFM - Sensor Vazão IFM Monitor fluidos IO-Link 40bar -20/150C"

Destaques do Produto

Faixa de vazão

0,06...6 m³/h ou 1...100 l/min

Temperatura do fluido

-20...150 °C

Pressão

Até 40 bar

Conexão de processo

Flange específica da ifm

Sinais

PNP/NPN, pulso, totalizador, diagnóstico, IO-Link e analógico

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão magnético-indutivo IFM SMF120

O IFM SMF120 é um sensor magnético-indutivo para medição e monitoramento de vazão. Mede de 0,06 a 6 m³/h (1 a 100 l/min) e pode operar com fluido entre -20 e 150 °C, sob pressão de até 40 bar. Disponibiliza sinais de comutação, pulso, diagnóstico, analógico e IO-Link.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	SMF120
Tipo de sensor	Magnético-indutivo
Função	Medição e monitoramento de vazão
Faixa de medição	0,06...6 m³/h; 1...100 l/min
Temperatura do fluido	-20...150 °C
Resistência à pressão	40 bar
Sinais e interface	PNP/NPN, pulso, comutação do totalizador, diagnóstico, IO-Link e sinal analógico
Conexão de processo	Flange de dispositivo específico da ifm
Material informado	Aço inoxidável
Identificação	SKU SMF120; GTIN 4021179355315

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vazão em processos cujo ponto de operação esteja dentro da faixa informada de 0,06...6 m³/h (1...100 l/min).
Aplicações em que a temperatura do fluido esteja entre -20 e 150 °C e a pressão não exceda 40 bar.
Sistemas que utilizem os sinais e a interface disponíveis no modelo, após validação das especificações elétricas no datasheet.

⚠ Considere outro se precisa de:

Não selecionar quando a vazão necessária estiver fora da faixa de medição informada.
Não utilizar em condições de temperatura do fluido abaixo de -20 °C ou acima de 150 °C.
Não exceder a resistência à pressão informada de 40 bar.
Não presumir compatibilidade mecânica com uma conexão de processo diferente da flange específica da ifm.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: medição e monitoramento de vazão com o sensor magnético-indutivo.
Para avaliar o uso em uma linha de processo específica, compare a vazão prevista com a faixa de 0,06...6 m³/h (1...100 l/min), a temperatura do fluido com -20...150 °C e a pressão com o limite de 40 bar.
Possibilidade de integração a sistemas que utilizem IO-Link ou os sinais informados; a compatibilidade elétrica e os parâmetros de comunicação precisam ser verificados no datasheet.
A conexão de processo é uma flange específica da ifm. A adequação a tubulação ou conjunto existente depende da confirmação dimensional.

COMO ESCOLHER

Antes de comprar o Sensor de vazão magnético-indutivo IFM SMF120, verifique estes pontos:

Escolha o SMF120

Quando a faixa de vazão necessária estiver entre 0,06 e 6 m³/h (1 e 100 l/min), a temperatura do fluido entre -20 e 150 °C e a pressão dentro do limite de 40 bar. Confirme também a flange específica da ifm e os requisitos elétricos no datasheet.

Avalie outro modelo ou tecnologia

Busque outra opção se a vazão, temperatura ou pressão do processo ultrapassar os limites informados, ou se a instalação exigir uma conexão de processo diferente. A ficha disponível não especifica outras faixas ou tecnologias para indicar um modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Modelo	SMF120	Código do produto indicado no anúncio e na ficha.
Tipo de produto	Sensor de vazão magnético-indutivo	Tecnologia e função declaradas para o equipamento.
Função	Vazão	Aplicação de medição indicada nos dados do produto.
Marca	ifm	Fabricante informado.

Faixa de medição
Faixa de medição	0,06...6 m³/h	Intervalo de medição informado.
Faixa de medição	1...100 l/min	Intervalo equivalente também apresentado na ficha.

Condições de processo
Temperatura do fluido	-20...150 °C	Faixa indicada para o fluido.
Resistência à pressão	40 bar	Limite de pressão informado; não exceder esse valor.
Conexão de processo	Flange de dispositivo específico da ifm	Tipo de conexão declarado; confirmar dimensões e correspondência com a instalação.

Saídas e interfaces
Saída de comutação	PNP/NPN	Tipo de sinal informado; parâmetros elétricos detalhados não constam nos dados fornecidos.
Sinais disponíveis	Sinal de pulso; sinal de comutação do totalizador; sinal de diagnóstico	Funções de sinal listadas na ficha do produto.
Sinal analógico	Disponível	A ficha confirma a presença de sinal analógico, sem informar faixa ou configuração.
Interface	IO-Link	Interface informada; versão e parâmetros de comunicação não especificados nos dados disponíveis.

Dados mecânicos e construtivos
Material	Aço inoxidável	Material declarado nos atributos do anúncio.
Acabamento	Metálico escovado	Acabamento informado no anúncio.

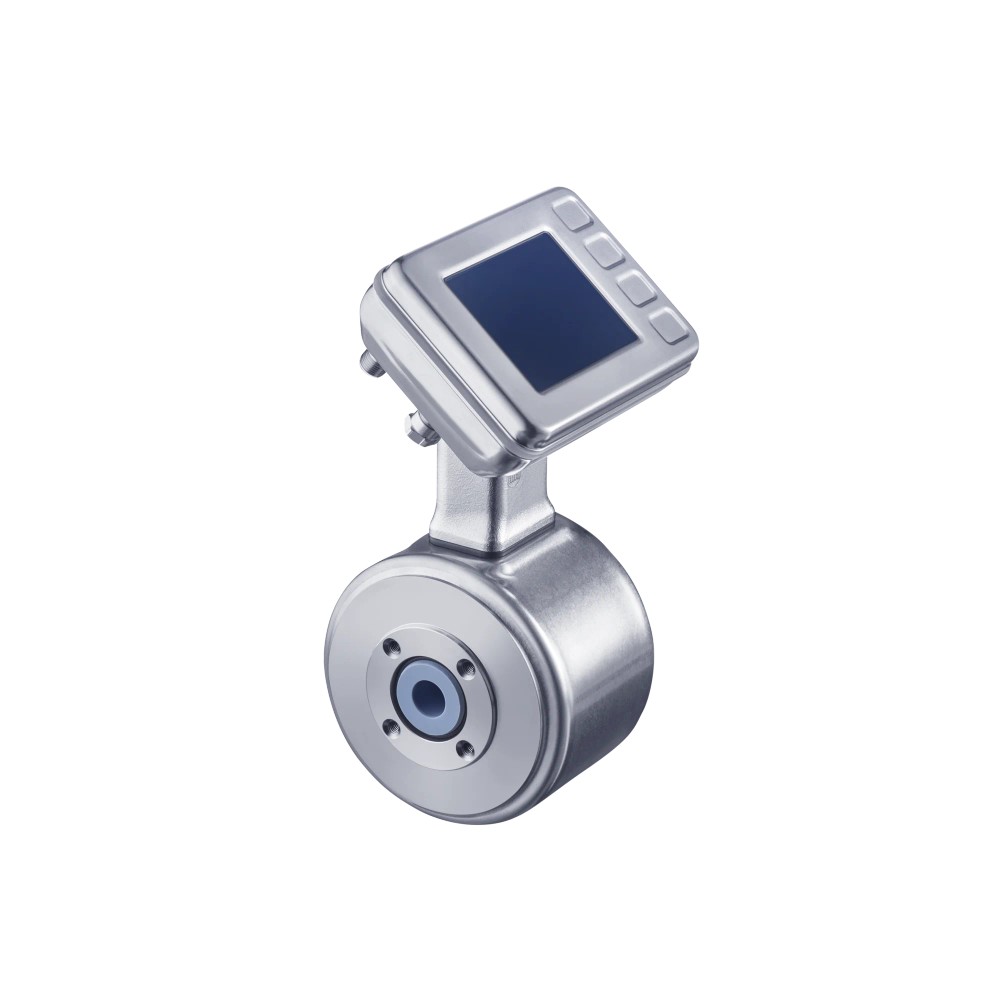

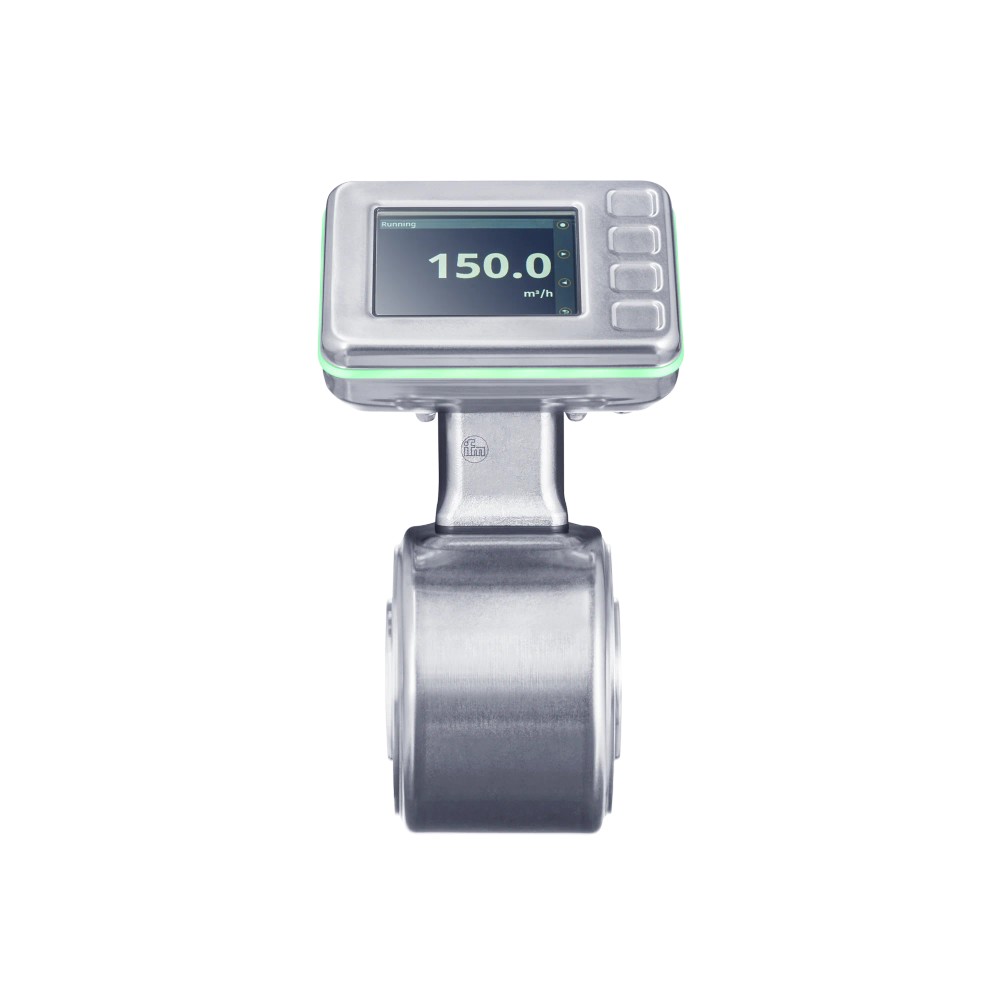

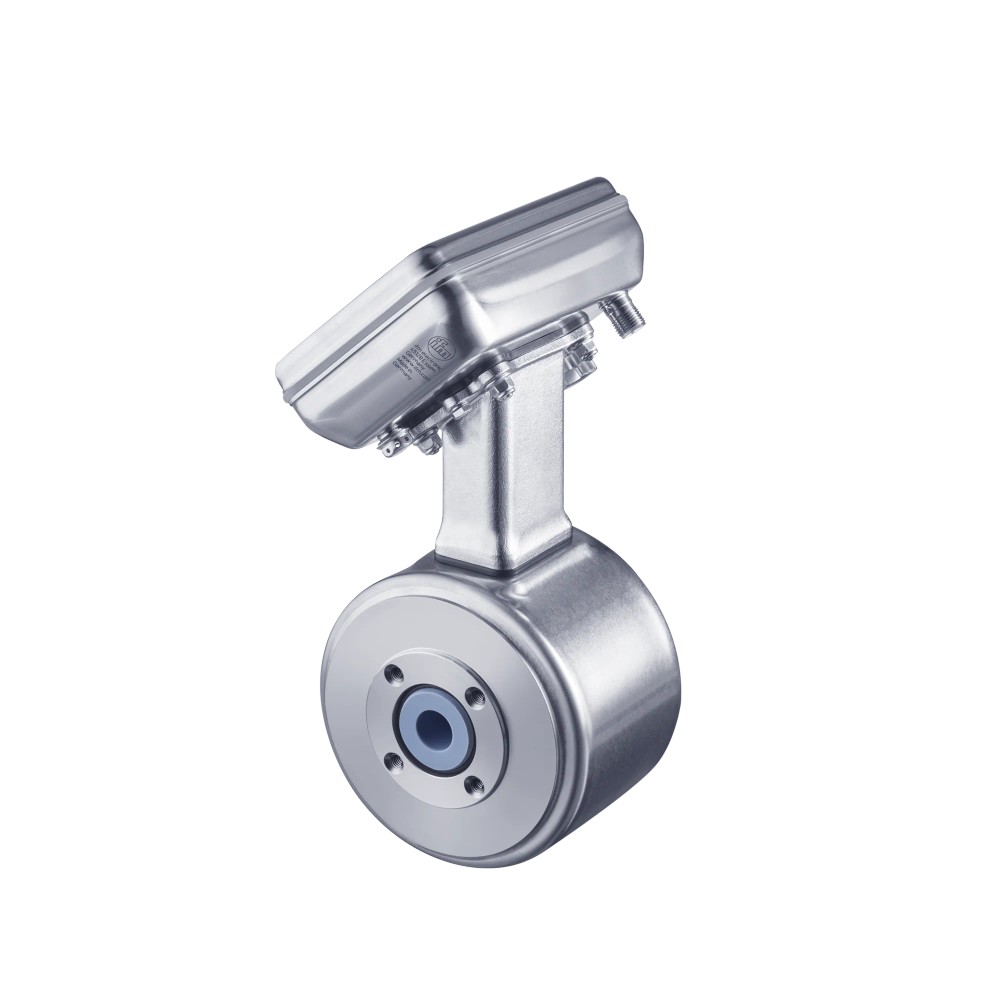

Formato	Cilíndrico com display superior e cabeça de controle angular	Descrição física informada nos atributos do produto.
Display e operação	Display digital com botões de controle	Elementos de visualização e operação declarados no anúncio.
Peso	3649,3 g	Valor informado nos atributos do catálogo.

Identificação comercial
SKU e Part Number	SMF120	Códigos de identificação do produto.
GTIN	4021179355315	Código global de identificação informado.

COMPATIBILIDADE

Comunicação

• IO-Link

• Sinal analógico

• Sinal de pulso

• Sinal de comutação do totalizador

• Sinal de diagnóstico

Conexões

Elétrica A ficha informa sinais PNP/NPN e as interfaces listadas, mas não especifica conector, pinagem, alimentação ou parâmetros elétricos. Verifique esses dados no datasheet do fabricante antes de conectar.

Processo Flange de dispositivo específico da ifm. Confirme o padrão e a compatibilidade dimensional com o conjunto de processo antes da instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo dentro da faixa de vazão, temperatura e pressão informada, com flange específica da ifm compatível	✓	As condições correspondem aos limites publicados para o SMF120; a conexão e os requisitos elétricos ainda devem ser conferidos no datasheet.
Processo que exige vazão inferior a 0,06 m³/h ou superior a 6 m³/h	✗	A condição está fora da faixa de medição informada de 0,06...6 m³/h.
Processo com temperatura do fluido fora de -20...150 °C	✗	A condição excede a faixa de temperatura do fluido indicada para o produto.
Processo com pressão superior a 40 bar	✗	A pressão excede a resistência informada de 40 bar.
Instalação que requer uma conexão de processo diferente da flange específica da ifm	✗	A ficha indica flange específica da ifm; não há informação que confirme compatibilidade mecânica com outra conexão.

INSTALAÇÃO

Como instalar o Sensor de vazão magnético-indutivo IFM SMF120

Confirme no datasheet que vazão, temperatura do fluido e pressão do processo estão dentro dos limites especificados.
Verifique se a conexão de processo da instalação corresponde à flange específica da ifm e consulte o desenho dimensional.
Instale o sensor conforme as instruções e a orientação indicadas pelo fabricante; os dados disponíveis não especificam orientação ou trechos retos.
Consulte o datasheet para identificar alimentação, pinagem, conexão elétrica e configuração das saídas antes da ligação.
Conecte a interface ou os sinais requeridos somente após confirmar a compatibilidade elétrica com o equipamento de controle.
Após a instalação, confira a leitura e os sinais no sistema e consulte o manual do fabricante para parametrização e manutenção.

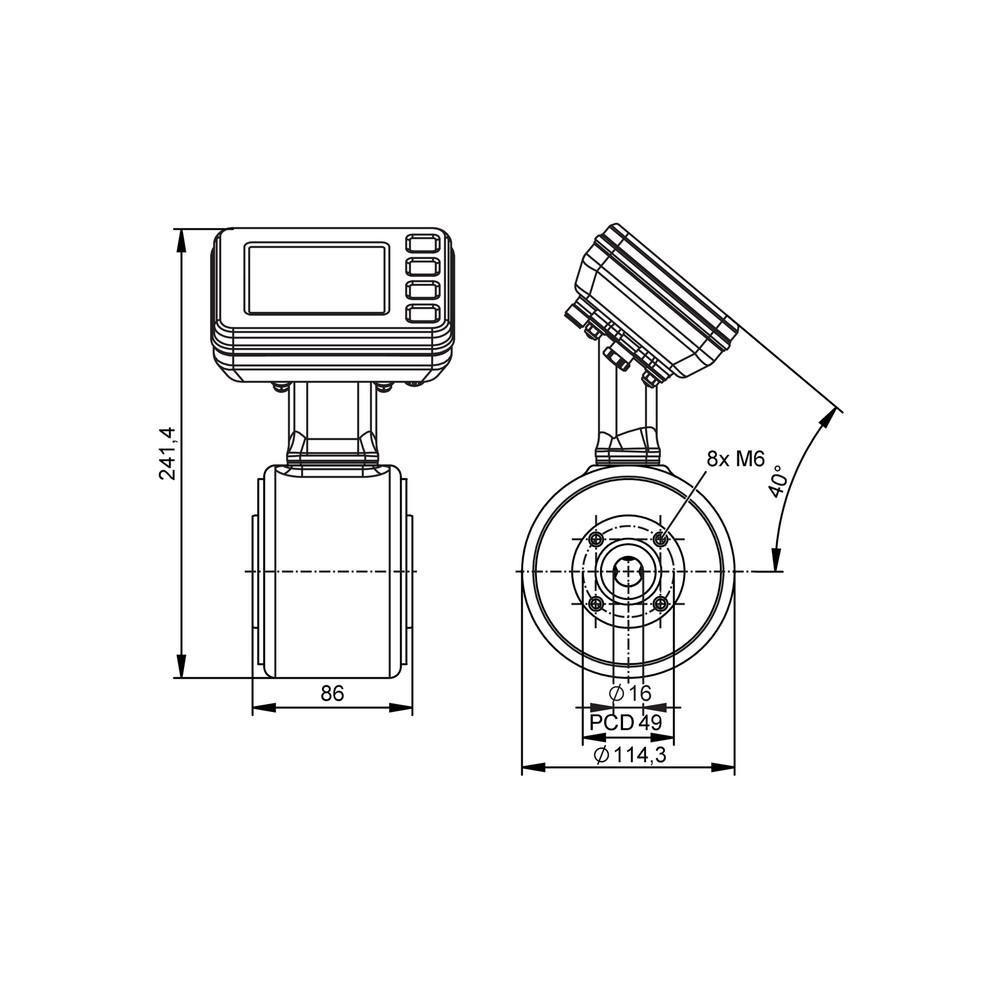

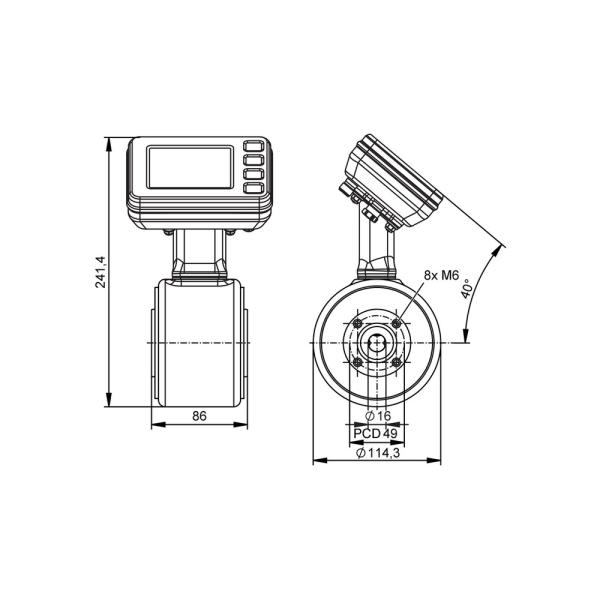

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A vazão indicada fica fora do esperado para o processo.	A condição de operação pode estar fora da faixa de medição ou os parâmetros de instalação e configuração podem não corresponder à aplicação.	Compare a vazão real esperada com 0,06...6 m³/h (1...100 l/min) e confira a configuração conforme o datasheet.
O sensor não apresenta leitura ou sinal de saída.	Pode haver incompatibilidade na ligação elétrica, na alimentação ou na configuração da saída; os valores elétricos não constam nos dados fornecidos.	Confira alimentação, pinagem e configuração usando o datasheet do SMF120 e valide se o dispositivo de controle aceita o sinal selecionado.
A integração por IO-Link não estabelece comunicação.	A configuração do mestre, a ligação ou os parâmetros de comunicação podem não corresponder ao dispositivo.	Confirme a conexão e os requisitos de comunicação na documentação oficial do SMF120 e do mestre IO-Link utilizado.
Há dificuldade para montar o sensor na linha.	A conexão existente pode não corresponder à flange específica da ifm ou as dimensões podem não ter sido conferidas.	Compare a interface de processo com o desenho dimensional e confirme a compatibilidade antes de modificar a instalação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados SMF120 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SMF120 e para que serve?

É um sensor magnético-indutivo para medir e monitorar vazão. A ficha informa faixa de 0,06...6 m³/h, temperatura do fluido de -20...150 °C e resistência à pressão de 40 bar.

Quais sinais e interfaces o SMF120 oferece?

A ficha lista PNP/NPN, sinal de pulso, comutação do totalizador, diagnóstico, IO-Link e sinal analógico. Consulte o datasheet para detalhes elétricos e de configuração.

O que acompanha o sensor?

A ficha fornecida não informa acessórios inclusos. Confirme o conteúdo do fornecimento com o vendedor ou na documentação do fabricante.

O SMF120 serve para vazões acima de 6 m³/h?

Não para medição dentro da faixa especificada: o limite informado é 6 m³/h (100 l/min). Para valores superiores, avalie um equipamento cuja faixa cubra a condição do processo.

Posso usar o SMF120 com fluido acima de 150 °C?

A ficha especifica temperatura do fluido de até 150 °C. Não há informação que autorize operação acima desse limite.

O sensor está sem leitura: o que devo verificar antes de trocar?

Confira alimentação, pinagem e configuração da saída conforme o datasheet, além de validar se o controlador aceita o sinal usado. Os dados disponíveis não especificam os parâmetros elétricos.

A comunicação IO-Link não funciona; o sensor está com defeito?

Não necessariamente. Verifique primeiro ligação, configuração do mestre e parâmetros indicados na documentação oficial do sensor e do mestre IO-Link.

Devo comprar o sensor avulso ou um kit?

A ficha não descreve um kit nem informa acessórios incluídos, então não é possível comparar o conteúdo de um conjunto com peças avulsas. Confirme os itens fornecidos antes da compra.

Como confirmo se a flange do sensor encaixa na minha instalação?

Compare a conexão de processo específica da ifm com o desenho dimensional e com a interface existente. Não presuma compatibilidade com outra conexão sem essa verificação.

O SMF120 pode operar em uma linha com pressão superior a 40 bar?

A resistência à pressão informada é 40 bar. Para uma pressão superior, selecione um sensor com limite documentado que atenda às condições do processo.

GLOSSÁRIO TÉCNICO

Vazão

Volume de fluido que atravessa uma seção por unidade de tempo. (Ref.: alcance de medição 0,06...6 m³/h; 1...100 l/min)

Sensor magnético-indutivo

Tecnologia de sensor indicada para a medição de vazão neste modelo. (Ref.: tipo de sensor magnético-indutivo)

PNP/NPN

Tipos de sinal de saída de comutação informados para o produto. (Ref.: especificações técnicas PNP/NPN)

IO-Link

Interface de comunicação listada na ficha do sensor. (Ref.: interface IO-Link)

Resistência à pressão

Limite de pressão informado para a operação do sensor. (Ref.: 40 bar)
