Sensor de Vazão IFM SM9604 - Magnético-Indutivo

Pré-visualizar: SM9604 IFM - Sensor Vazão IFM Medição fluidos 5-300l/min, 1.5NPT, 16bar

SM9604 IFM - Sensor Vazão IFM Medição fluidos 5-300l/min, 1.5NPT, 16bar

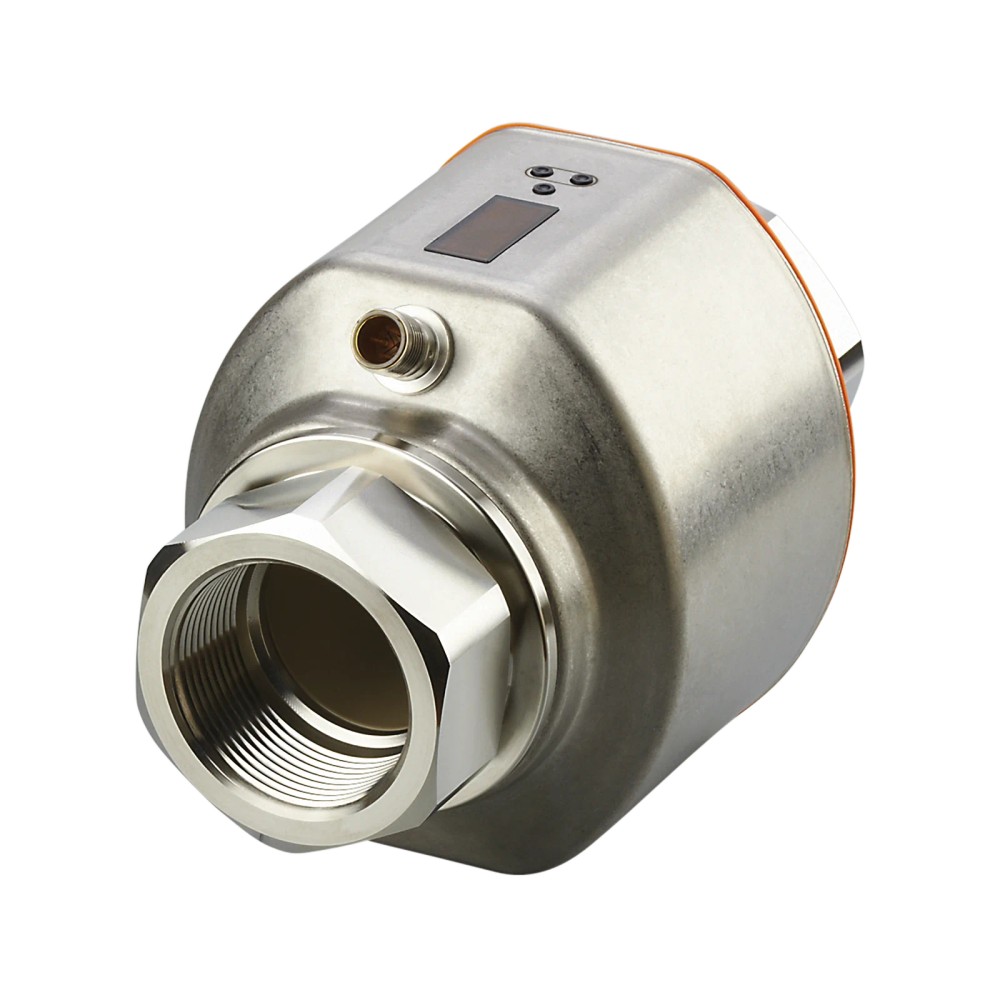

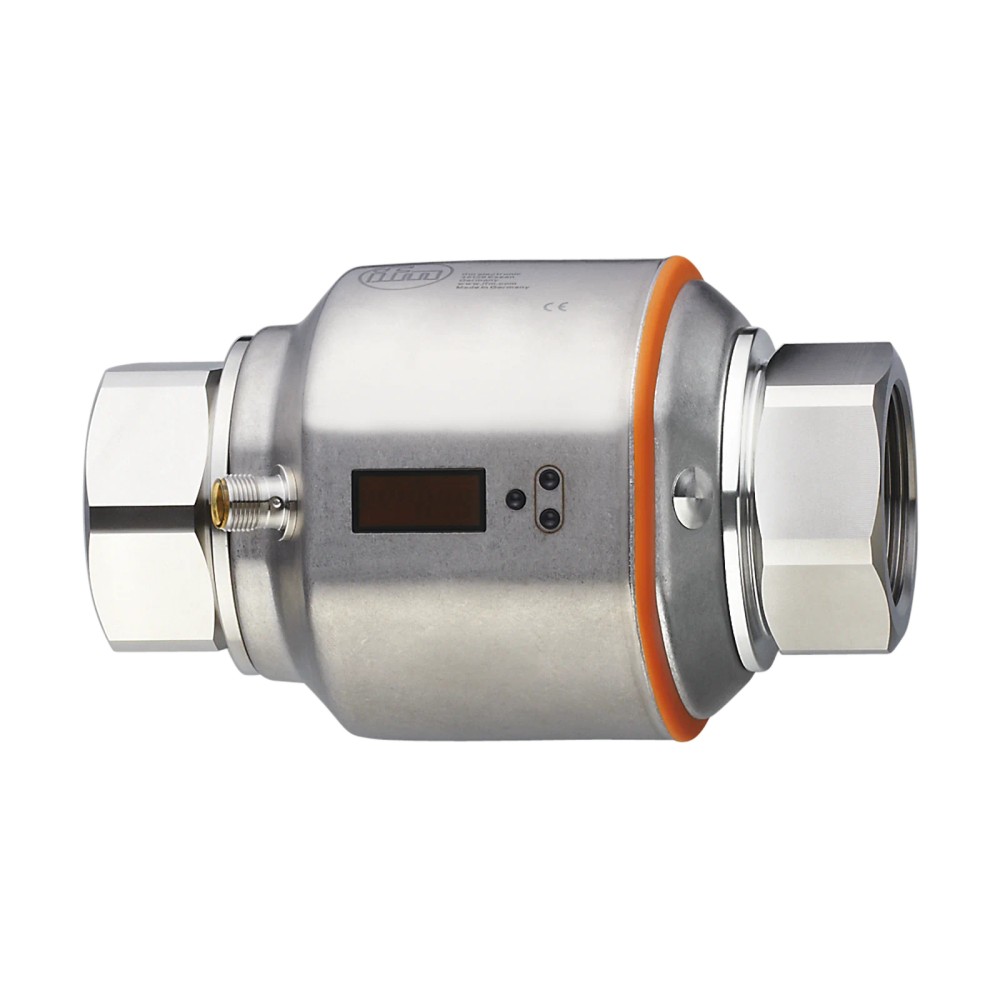

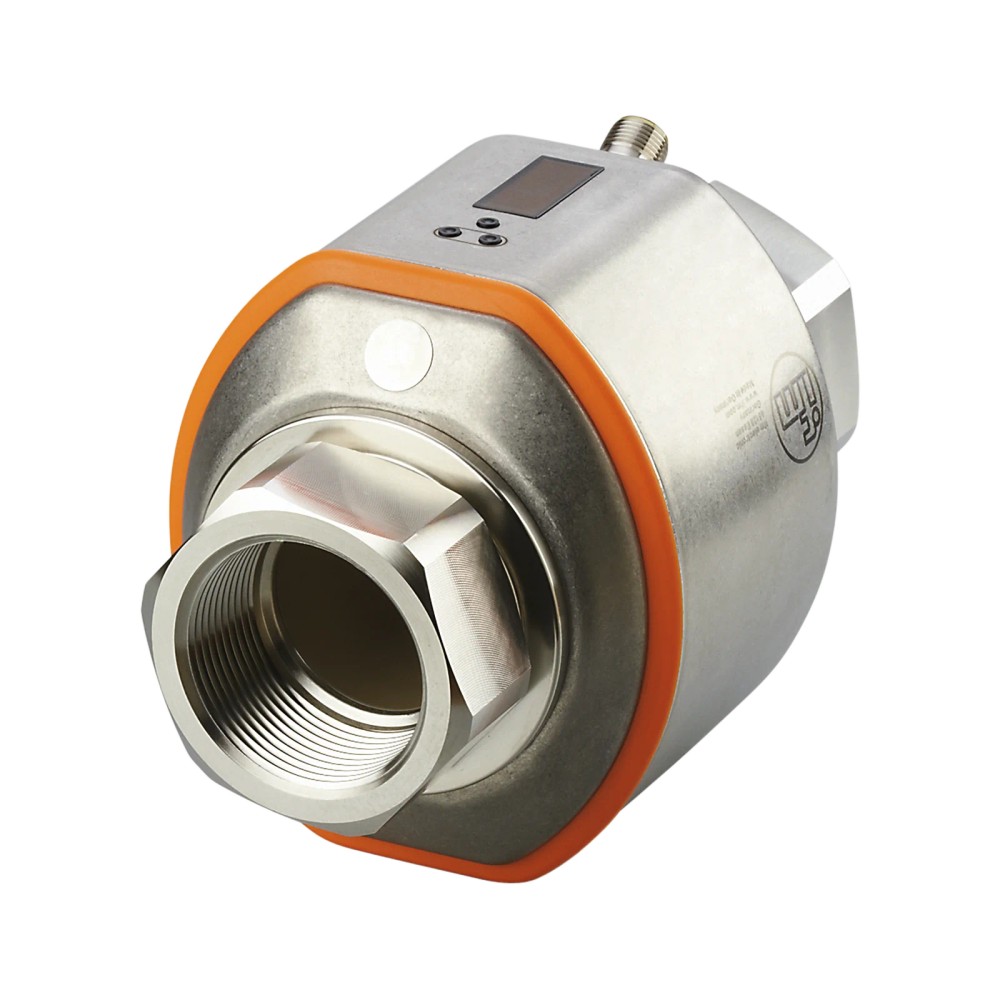

Imagem meramente ilustrativa

R$ 10.280,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SM9604
EAN: 4021179286329
NCM do produto: 90261011

Destaques do Produto Faixa de vazão...mais

Fechar menu

Saiba mais sobre: "SM9604 IFM - Sensor Vazão IFM Medição fluidos 5-300l/min, 1.5NPT, 16bar"

Destaques do Produto

Faixa de vazão

5...300 l/min

Conexão de processo

1 1/2" NPT, rosca interna DN40

Sinal de saída

Analógico

Temperatura do fluido

-10...90 °C

Pressão

Até 16 bar, conforme resistência à pressão informada

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão magnético-indutivo IFM SM9604, 5...300 l/min, conexão 1 1/2" NPT DN40

O IFM SM9604 é um sensor magnético-indutivo para medição de vazão de fluidos. Fornece sinal analógico e possui display digital integrado. Sua faixa de medição é de 5...300 l/min, com conexão de processo 1 1/2" NPT DN40 e resistência à pressão de 16 bar.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	SM9604
Tipo de sensor	Magnético-indutivo
Faixa de medição	5...300 l/min
Sinal	Analógico
Conexão de processo	1 1/2" NPT, rosca interna DN40
Temperatura do fluido	-10...90 °C
Resistência à pressão	16 bar
Material	Aço inoxidável
Interface indicada	Display digital integrado e conector elétrico integrado
Código GTIN	4021179286329

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de vazão de fluidos em instalações cujo processo opere dentro da faixa informada de 5...300 l/min, temperatura de -10...90 °C e pressão de até 16 bar.
Aplicações em que a conexão de processo requerida seja 1 1/2" NPT, rosca interna DN40, e o sistema possa receber sinal analógico.

⚠ Considere outro se precisa de:

Não selecionar para uma linha cuja conexão de processo não corresponda à rosca interna 1 1/2" NPT DN40 sem validar adaptadores e requisitos de instalação.
Não especificar se a vazão requerida estiver fora de 5...300 l/min, a temperatura do fluido fora de -10...90 °C ou a pressão superar 16 bar.

APLICAÇÕES E USO

Medição de vazão em linhas de processo com fluido, quando a vazão estiver entre 5...300 l/min e a temperatura do fluido entre -10...90 °C; aplicação possível dentro dos limites declarados, sem especificação de fluido ou setor de uso na ficha.
Instalações que utilizem conexão de processo roscada fêmea 1 1/2" NPT DN40 e necessitem de sinal analógico; validar a compatibilidade elétrica com o sistema receptor no datasheet.
Processos com pressão de até 16 bar, respeitando as condições de operação e instalação indicadas pelo fabricante. A ficha não identifica fluidos específicos nem certificações de aplicação.

COMO ESCOLHER

Antes de comprar o Sensor de vazão magnético-indutivo IFM SM9604, 5...300 l/min, conexão 1 1/2" NPT DN40, verifique estes pontos:

Escolha o SM9604 quando

A vazão prevista estiver entre 5...300 l/min, o fluido operar entre -10...90 °C, a pressão não exceder 16 bar e a instalação exigir conexão interna 1 1/2" NPT DN40 com sinal analógico.

Avalie outra configuração quando

A faixa de vazão, temperatura, pressão, tipo de conexão ou interface elétrica exigida pelo sistema não corresponder aos dados disponíveis para este modelo. Consulte o datasheet e o fabricante para validar os requisitos que não estão especificados nesta ficha.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Fabricante	IFM	Marca informada para o produto.
Modelo	SM9604	Identificação do modelo.
SKU / Part Number	SM9604	Código do produto no anúncio.
GTIN	4021179286329	Identificador comercial informado.
Tipo de produto	Sensor de vazão magnético-indutivo	Tecnologia e função indicadas na ficha.

Medição de vazão
Faixa de medição	5...300 l/min	Intervalo de medição informado; não extrapolar fora destes limites.
Sinal	Analógico	Tipo de sinal de saída indicado; detalhes elétricos não constam nos dados disponíveis.

Condições do fluido e pressão
Temperatura do fluido	-10...90 °C	Faixa de temperatura informada para o fluido.
Resistência à pressão	16 bar	Valor de resistência à pressão informado; verificar condições de operação no datasheet.

Conexão de processo
Conexão	Roscada fêmea 1 1/2" NPT DN40	Especificação mecânica de conexão ao processo; não descreve a ligação elétrica.

Dados elétricos e interface
Interface	Display digital integrado e conector elétrico integrado	Elementos indicados na ficha; tipo do conector e pinagem não especificados nos dados disponíveis.
Tipo de sinal	Analógico	A ficha não informa protocolo, escala do sinal, alimentação ou carga.

Construção e aparência
Material	Aço inoxidável	Material declarado para o produto.
Acabamento	Metálico escovado	Acabamento informado.
Cor	Prateado com detalhe em laranja	Descrição visual informada.

Dados logísticos
Peso	2745 g	Peso informado no conjunto de atributos do catálogo.

COMPATIBILIDADE

Comunicação

• Sinal analógico; a ficha não informa protocolo de comunicação específico.

Conexões

Elétrica Conector elétrico integrado. Tipo de conector, pinagem, alimentação, carga e características detalhadas do sinal analógico não estão especificados nos dados disponíveis; validar no datasheet antes da ligação.

Processo Rosca interna 1 1/2" NPT DN40.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Linha com conexão interna 1 1/2" NPT DN40, vazão de 5...300 l/min, fluido entre -10...90 °C e pressão de até 16 bar.	✓	As condições correspondem aos limites e à conexão informados para o produto.
Sistema que recebe sinal analógico e possui interface elétrica compatível com o conector do sensor.	✓	O sinal analógico e o conector elétrico integrado são informados; os detalhes de pinagem e interface devem ser conferidos no datasheet.
Instalação com conexão de processo diferente de 1 1/2" NPT DN40.	✗	A conexão informada para o sensor não corresponde diretamente à conexão requerida. A ficha não especifica adaptadores.
Processo fora da faixa de vazão de 5...300 l/min, temperatura do fluido de -10...90 °C ou pressão de 16 bar.	✗	A condição excede os limites publicados na ficha do produto.

INSTALAÇÃO

Como instalar o Sensor de vazão magnético-indutivo IFM SM9604, 5...300 l/min, conexão 1 1/2" NPT DN40

Confirme no projeto que a vazão prevista está dentro de 5...300 l/min e que a temperatura do fluido está entre -10...90 °C.
Verifique se a pressão de processo não excede 16 bar e se o fluido e as condições de uso são permitidos pelo fabricante.
Confira se a tubulação corresponde à conexão interna 1 1/2" NPT DN40; não force a rosca nem instale sem validar a compatibilidade mecânica.
Consulte o desenho dimensional para conferir as dimensões e o espaço disponível antes da montagem.
Instale o sensor conforme as instruções do fabricante e os requisitos da instalação; os dados disponíveis não especificam torque, orientação ou trechos retos necessários.
Antes de energizar, consulte o datasheet para confirmar pinagem, alimentação e compatibilidade do sinal analógico com o sistema receptor.

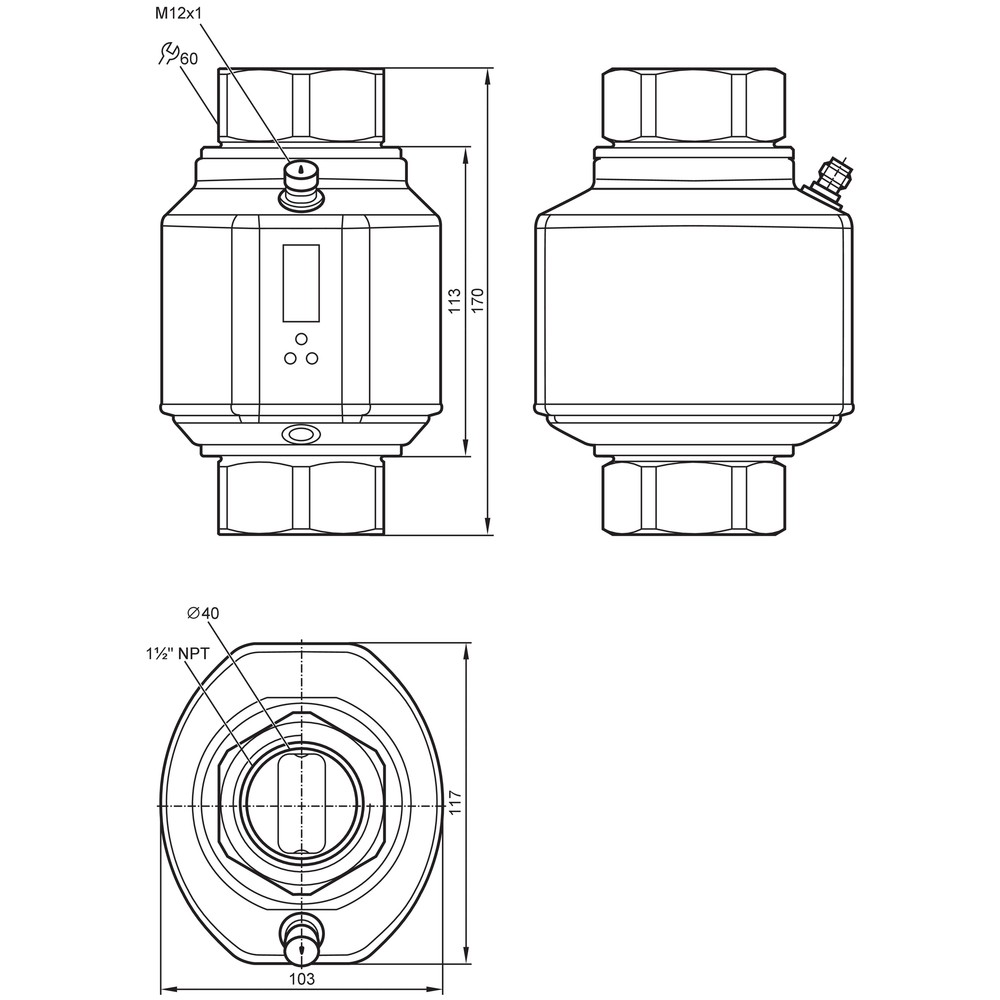

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de vazão ausente ou incompatível com o processo.	Conexão elétrica, pinagem ou interface analógica incompatível; esses detalhes não estão discriminados nos dados disponíveis.	Compare a ligação e a configuração do sistema receptor com o datasheet do SM9604 e verifique continuidade e alimentação conforme as especificações oficiais.
Indicação de vazão fora do intervalo esperado.	Condição de processo fora da faixa de medição de 5...300 l/min ou comparação com instrumento/configuração de referência inadequada.	Meça a vazão por método de referência e confirme se o processo está dentro da faixa declarada.
Vazamento na conexão de processo.	Rosca da linha diferente de 1 1/2" NPT, montagem inadequada ou vedação incompatível.	Confirme o padrão e o tamanho da rosca da instalação, inspecione a montagem e siga as instruções de vedação do fabricante.
Falha ou comportamento irregular durante o processo.	Temperatura do fluido fora de -10...90 °C ou pressão acima de 16 bar.	Meça temperatura e pressão nas condições reais de operação e compare com os limites informados para o sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM SM9604 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SM9604 e para que serve?

É um sensor de vazão magnético-indutivo destinado à medição de vazão de fluidos. Possui saída analógica e display digital integrado.

O que acompanha o sensor?

A ficha não informa acessórios ou itens adicionais incluídos. Consulte o fornecedor para confirmar o conteúdo fornecido.

Que conexão de processo preciso ter para instalar este sensor?

A conexão informada é rosca interna 1 1/2" NPT DN40. A conexão mecânica não define a compatibilidade elétrica do sensor.

Ele pode operar com qualquer fluido ou protocolo de comunicação?

A ficha não especifica fluidos compatíveis nem protocolo de comunicação. Confirme no datasheet do fabricante a adequação ao fluido e à interface do sistema.

Este modelo serve para uma linha acima de 300 l/min?

A faixa informada termina em 300 l/min. A ficha não valida a operação acima desse limite.

Posso usar o SM9604 com fluido acima de 90 °C ou pressão superior a 16 bar?

Não conforme os limites informados: a temperatura do fluido é de -10...90 °C e a resistência à pressão indicada é 16 bar. Não exceda esses valores sem confirmação expressa do fabricante.

O display acende, mas o controlador não recebe a medição; o que verifico antes de trocar o sensor?

Verifique a pinagem, a alimentação e a compatibilidade da entrada analógica do controlador com o sensor. Os detalhes elétricos devem ser conferidos no datasheet.

A leitura parece errada; o sensor pode estar com defeito?

Antes de concluir que há defeito, confirme se a vazão real está entre 5...300 l/min e se a instalação e a referência de medição são adequadas. Verifique também as condições elétricas conforme o datasheet.

Devo comprar este modelo ou procurar outro sensor de vazão?

Escolha o SM9604 se a aplicação atender à faixa de vazão, temperatura, pressão e conexão informadas. Se algum desses requisitos diferir, compare com outro modelo cujos dados cubram as condições do processo.

Como faço a instalação elétrica e quais cuidados devo tomar na montagem?

Use o datasheet para confirmar pinagem e alimentação antes da ligação, pois esses dados não estão especificados nesta ficha. Na montagem mecânica, confirme a rosca interna 1 1/2" NPT DN40 e consulte o desenho dimensional.

GLOSSÁRIO TÉCNICO

Sensor magnético-indutivo

Tipo de sensor indicado para a medição de vazão do SM9604. (Ref.: tipo de sensor: magnético-indutivo)

Vazão

Volume de fluido que atravessa uma seção por unidade de tempo; neste produto, a faixa é expressa em litros por minuto. (Ref.: alcance de medição: 5...300 l/min)

Sinal analógico

Saída de medição analógica indicada para o sensor; parâmetros elétricos detalhados devem ser consultados no datasheet. (Ref.: sinal: analógico)

NPT

Designação da conexão roscada de processo declarada para o produto. (Ref.: 1 1/2" NPT, rosca interna DN40)

DN40

Designação nominal associada à conexão de processo informada. (Ref.: conexão roscada fêmea 1 1/2" NPT DN40)
