Sensor de Vazão Magnético ifm SM8400

Pré-visualizar: SM8400 IFM - Sensor Vazão Magnético ifm Medição vazão ind. 0,2-100 l/min IO-Link Rc 1

SM8400 IFM - Sensor Vazão Magnético ifm Medição vazão ind. 0,2-100 l/min IO-Link Rc 1

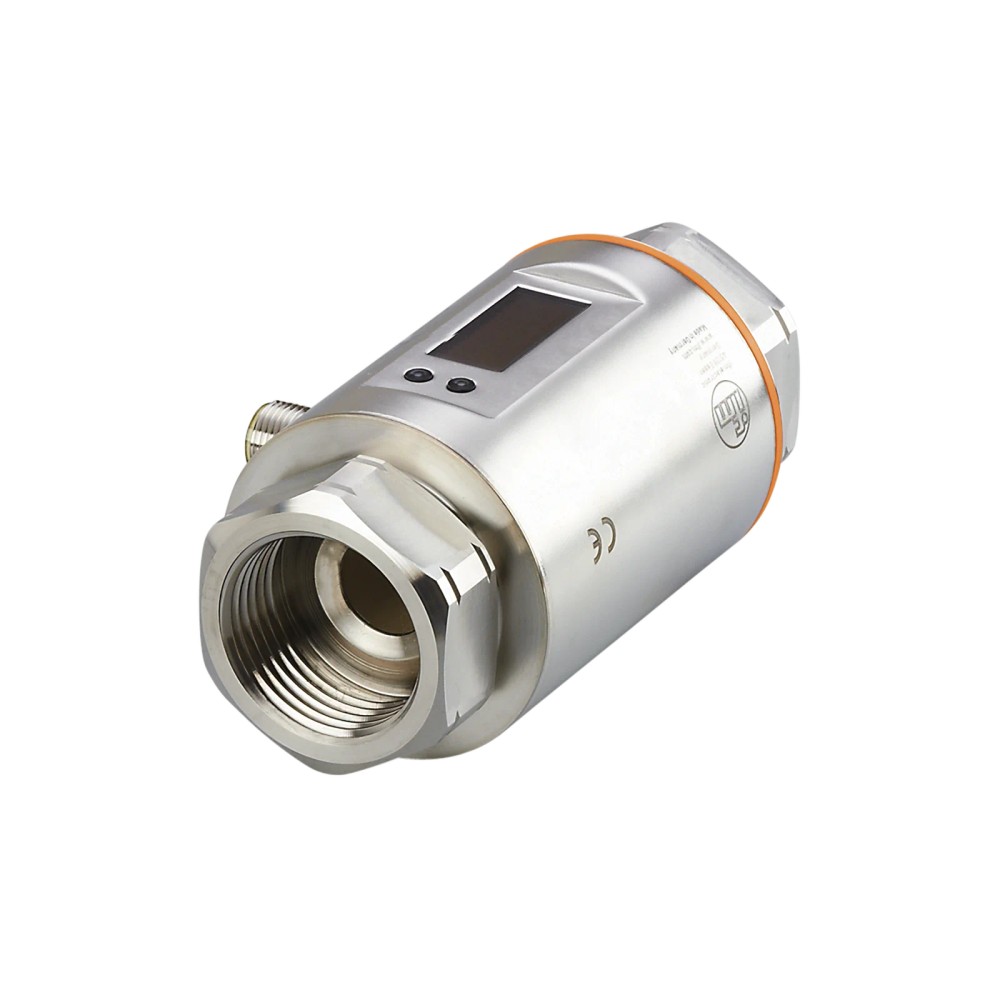

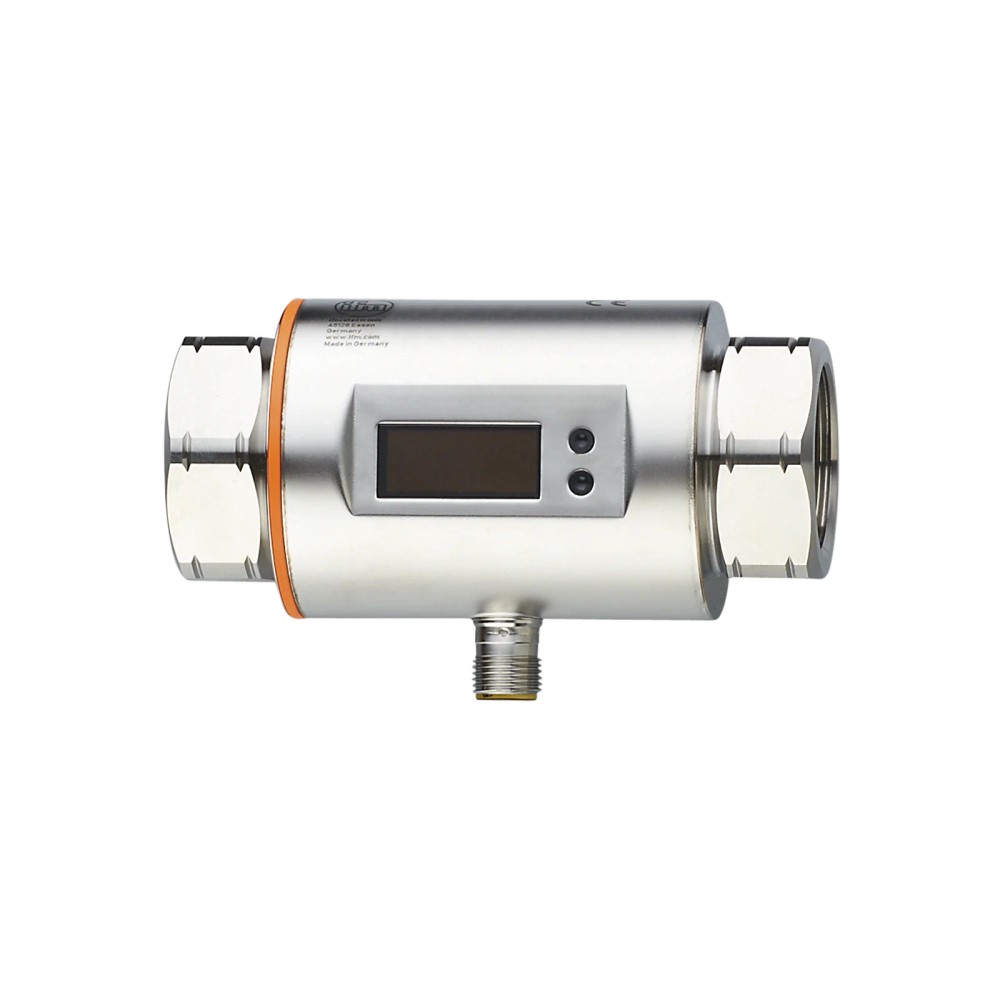

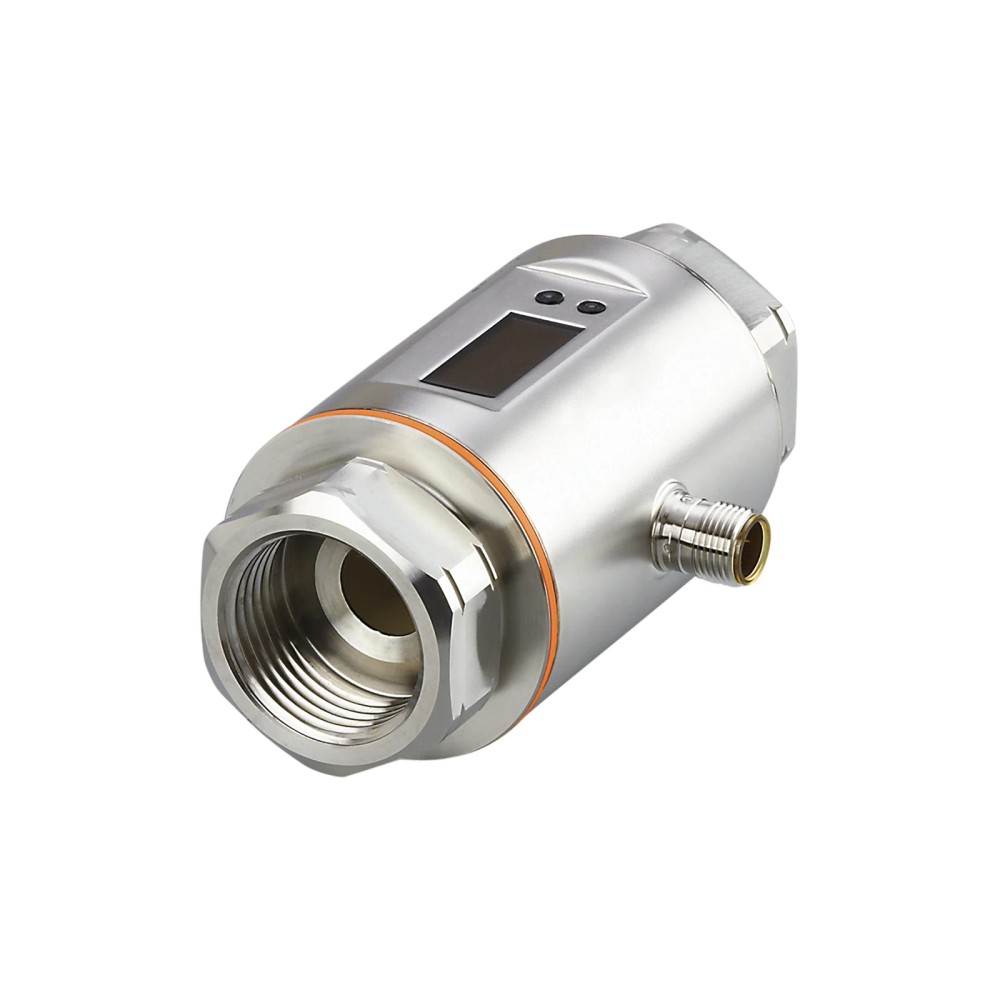

Imagem meramente ilustrativa

R$ 9.620,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SM8400
EAN: 4021179311335
NCM do produto: 90261011

Destaques do Produto Faixa de Vazão...mais

Fechar menu

Saiba mais sobre: "SM8400 IFM - Sensor Vazão Magnético ifm Medição vazão ind. 0,2-100 l/min IO-Link Rc 1"

Destaques do Produto

Faixa de Vazão

0,2-100 l/min

Tipo de Saída

Multifunção (PNP/NPN/Analog/IO-Link)

Conexão

Rc 1

Tecnologia

Magnético-Indutivo

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SM8400 IFM - Sensor de Vazão Magnético-indutivo 0,2-100 l/min

O SM8400 é um sensor de vazão magnético-indutivo desenvolvido para a medição precisa de meios condutores líquidos. Ele suporta uma faixa de 0,2 a 100 l/min e opera em sistemas com até 16 bar de pressão. Com versatilidade total, o dispositivo integra saídas configuráveis PNP/NPN, analógicas, pulso e comunicação IO-Link.

PRINCIPAIS ESPECIFICAÇÕES

SKU	SM8400
Marca	IFM
Faixa de Medição	0,2 - 100 l/min
Conexão	Rc 1
Resistência a Pressão	16 bar
Tecnologia	Magnético-indutivo
Temp. Fluido	-10...70 °C
Comunicação	IO-Link

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Circuitos de refrigeração industrial
Monitoramento de água de processo
Sistemas de dosagem baseados em água
Aplicações que exigem comunicação IO-Link

⚠ Considere outro se precisa de:

Fluidos não condutores (ex: óleos, combustíveis)
Aplicações com pressão superior a 16 bar
Tubulações sem trechos retos de entrada/saída adequados

APLICAÇÕES E USO

Monitoramento de circuitos de refrigeração industrial com fluidos condutores.
Sistemas de dosagem automática onde a precisão de volume é crítica.
Gestão de consumo de água em linhas de processo fabril.
Detecção de fluxo em sistemas de bombeamento.

COMO ESCOLHER

Antes de comprar o SM8400 IFM - Sensor de Vazão Magnético-indutivo 0,2-100 l/min, verifique estes pontos:

Quando escolher o SM8400

Utilize este sensor quando o processo exigir medição contínua de fluidos condutores com integração via IO-Link e flexibilidade de saídas analógicas ou digitais.

Quando buscar alternativas

Se o fluido for isolante (óleo mineral, hidrocarbonetos) ou se a pressão nominal do sistema ultrapassar 16 bar, opte por sensores de vazão por deslocamento positivo ou turbina.

ESPECIFICAÇÕES TÉCNICAS

Medição
Faixa de medição	0,2 - 100 l/min	Faixa de operação nominal permitida
Princípio de medição	Magnético-indutivo	Requer fluido condutivo

Dados Mecânicos
Resistência à pressão	16 bar	Limite de operação mecânica
Conexão de processo	Rc 1 Rosca interna DN25	Interface hidráulica padrão
Temperatura do fluido	-10...70 °C	Intervalo térmico de operação

Elétrica e Comunicação
Interfaces	PNP/NPN, sinal de comutação, analógico, pulso, IO-Link	Protocolos de saída disponíveis

COMPATIBILIDADE

Comunicação

• IO-Link

Conexões

Elétrica Conector M12

Processo Rc 1 Rosca interna DN25

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Água industrial ou soluções aquosas	✓	O princípio magnético-indutivo requer condutividade elétrica, presente em água e soluções.
Sistemas de óleo lubrificante	✗	Óleo é um fluido não condutor, impedindo a medição magnética.
Linhas com pressão de 10 bar	✓	A pressão está dentro do limite operacional de 16 bar.

INSTALAÇÃO

Como instalar o SM8400 IFM - Sensor de Vazão Magnético-indutivo 0,2-100 l/min

Desenergize o sistema antes da instalação.
Certifique-se de que a tubulação esteja isenta de pressão.
Aplique vedante adequado na rosca Rc 1 conforme normas técnicas.
Instale o sensor garantindo a direção correta do fluxo (seta no corpo).
Conecte o cabo M12 de acordo com a pinagem do manual.
Configure os parâmetros de saída via IO-Link ou interface local.

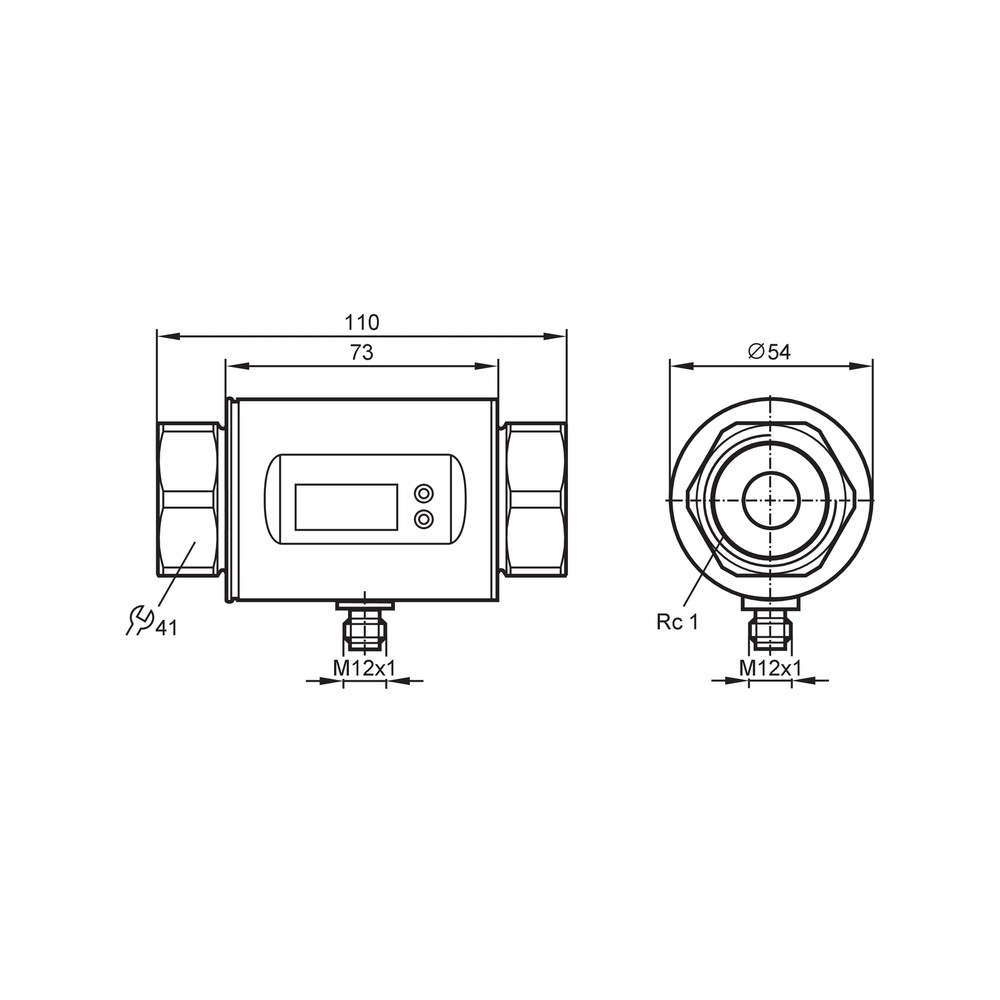

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leituras instáveis ou zero vazão.	Fluido não condutor ou presença de bolhas de ar.	Verificar condutividade do fluido e purgar ar da linha.
Saída não comuta ou sensor desligado.	Sobrecarga ou curto-circuito na carga da saída.	Testar continuidade do cabo e carga de saída.
Dano mecânico ou falha de vedação.	Pressão excedendo 16 bar.	Monitorar manômetros no sistema de tubulação.
Ruído no sinal analógico.	Interferência eletromagnética no cabo.	Verificar blindagem do cabo e aterramento.

DOCUMENTAÇÃO TÉCNICA

Datasheet SM8400 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor SM8400 da IFM?

O SM8400 é um sensor de vazão magnético-indutivo para monitoramento de líquidos condutores com faixa de medição de 0,2 a 100 l/min.

Quais tipos de saída este sensor oferece?

Ele suporta uma ampla gama de sinais incluindo PNP/NPN, comutação, analógico, pulso e IO-Link.

Posso usar este sensor em linhas de óleo?

Este sensor não é adequado para fluidos não condutores, como óleos puros ou hidrocarbonetos, pois utiliza o princípio magnético-indutivo.

Este sensor suporta sistemas hidráulicos de alta pressão?

Não, o SM8400 foi projetado para pressões de até 16 bar. Aplicações acima deste limite excedem a resistência mecânica do componente.

O sensor não está enviando sinal, o que verificar?

Verifique primeiramente a integridade da conexão elétrica M12 e a configuração de pinagem no manual, pois conexões incorretas causam ausência de sinal.

Por que a leitura de vazão está instável?

Se houver variação errática na vazão, verifique se há bolhas de ar na tubulação ou se o sensor está instalado em trecho com turbulência excessiva antes da medição.

Qual a vantagem de usar a saída IO-Link sobre a analógica?

O IO-Link permite diagnósticos remotos e configuração parametrizada, enquanto a saída analógica oferece medição contínua proporcional, permitindo redundância ou integração com sistemas legados.

Este modelo é melhor que um fluxômetro mecânico simples?

A escolha depende da compatibilidade do seu controlador. O SM8400 é superior em flexibilidade de protocolos, enquanto sensores mecânicos simples seriam limitados a uma única saída.

Quais cuidados tomar na instalação hidráulica?

Certifique-se de que a vedação da rosca Rc 1 esteja correta e que o sensor esteja instalado em trecho reto da tubulação para garantir o perfil de fluxo adequado.

Como é garantida a procedência deste componente?

A IFM realiza o faturamento e despacho do equipamento, garantindo a origem direta do fabricante industrial.

GLOSSÁRIO TÉCNICO

Magnético-Indutivo

Princípio de medição baseado na Lei de Faraday, onde um condutor movendo-se em um campo magnético gera tensão. (Ref.: Tipo de sensor)

IO-Link

Protocolo de comunicação ponto a ponto para sensores e atuadores, permitindo parametrização e diagnóstico. (Ref.: Especificações técnicas)

Rc 1

Norma de rosca cônica interna (BSP), com diâmetro nominal de 1 polegada. (Ref.: Conexão)

PNP/NPN

Tipos de configuração de saída de comutação de estado sólido (transistor). (Ref.: Sinais de saída)

DN25

Diâmetro nominal de 25 mm, referente ao tamanho da tubulação. (Ref.: Conexão)
