Sensor de Vazão Magnético-Indutivo IFM SM8120

Pré-visualizar: SM8120 IFM - Sensor de Vazão Magnético-Indutivo IFM Monitoramento de vazão 0,2-150 l/min G1

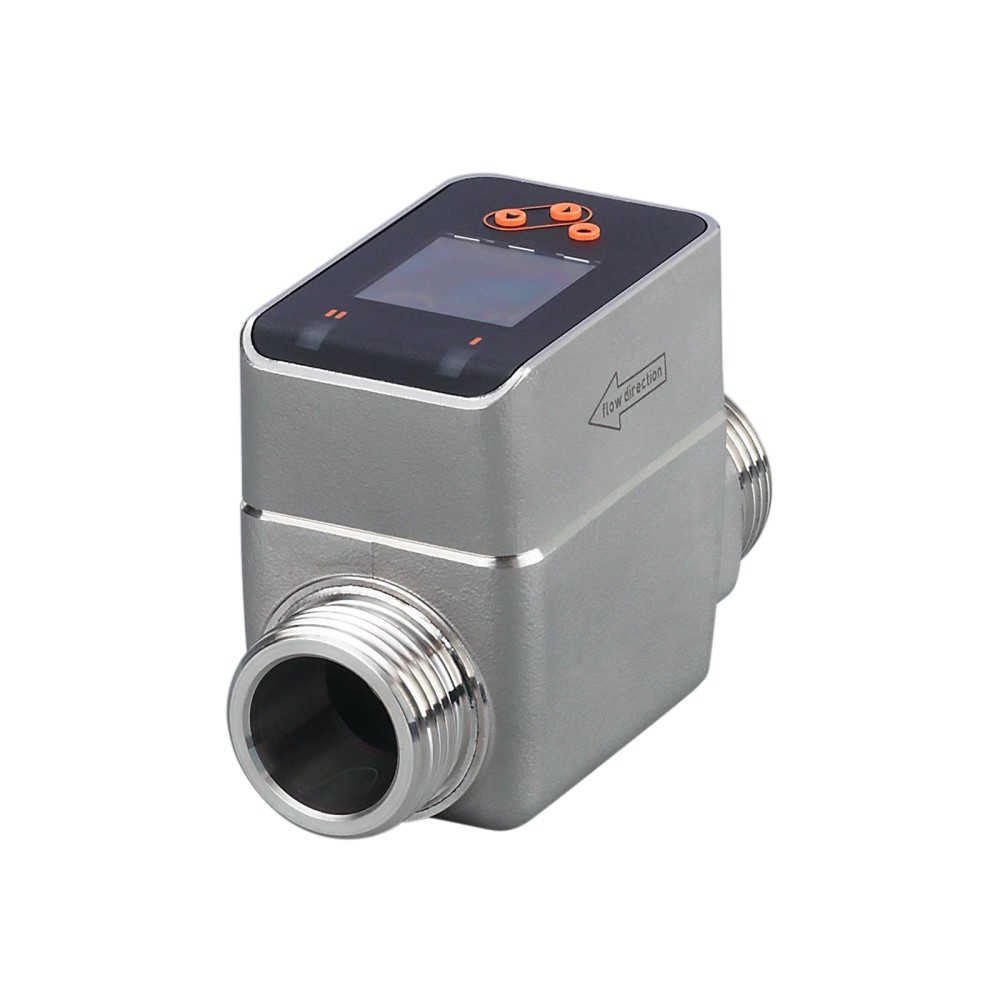

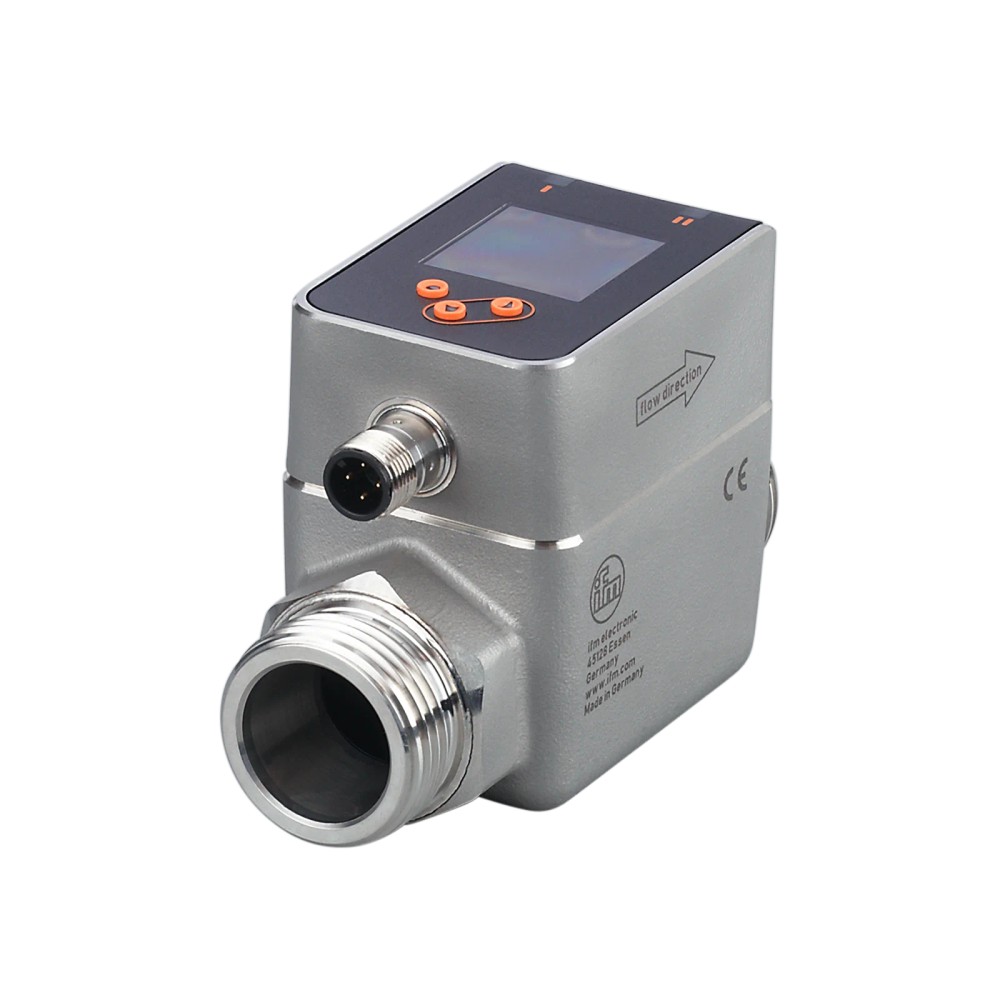

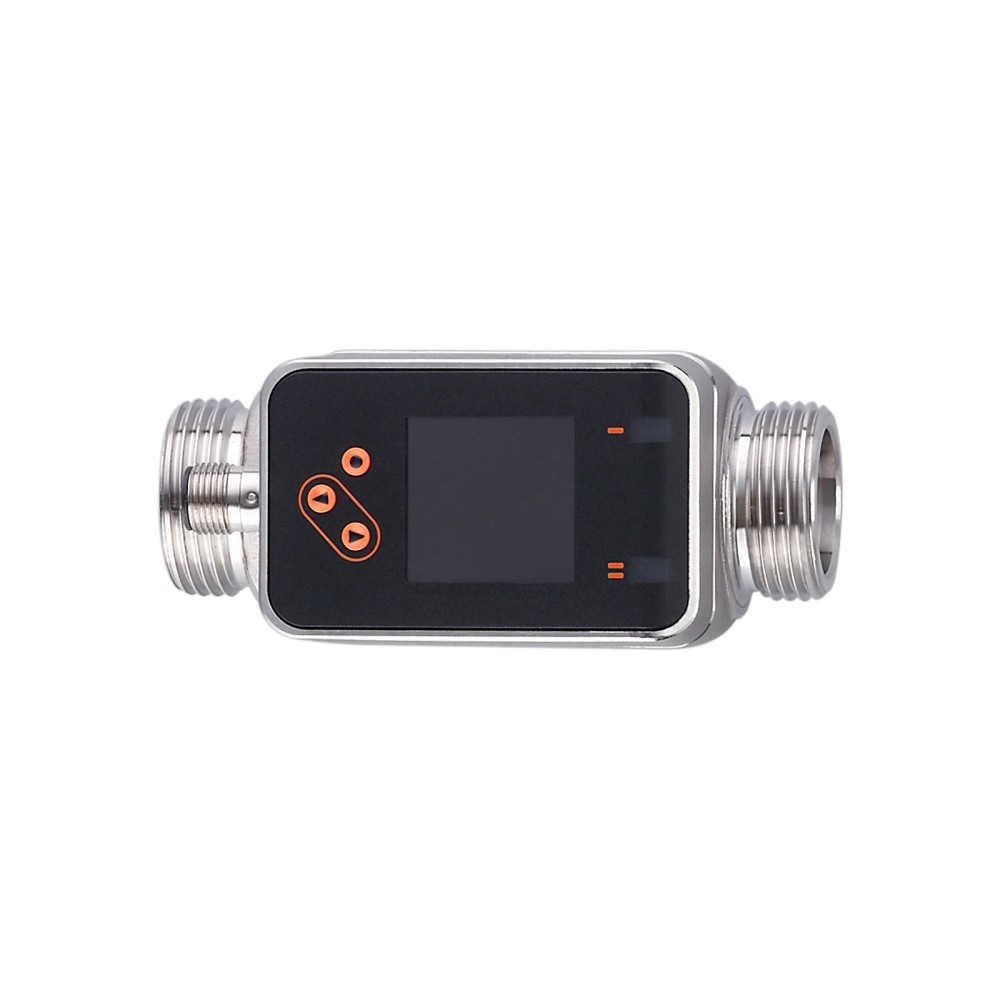

SM8120 IFM - Sensor de Vazão Magnético-Indutivo IFM Monitoramento de vazão 0,2-150 l/min G1

Imagem meramente ilustrativa

R$ 8.961,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SM8120
EAN: 4021179315104
NCM do produto: 90261011

Destaques do Produto Faixa de vazão...mais

Fechar menu

Saiba mais sobre: "SM8120 IFM - Sensor de Vazão Magnético-Indutivo IFM Monitoramento de vazão 0,2-150 l/min G1"

Destaques do Produto

Faixa de vazão

0,2...150 l/min

Temperatura do fluido

-20...90 °C

Pressão máxima informada

16 bar

Conexão de processo

G 1 rosca externa DN25

Sinais disponíveis

PNP/NPN, comutação, analógico, pulso, IO-Link e frequência

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SM8120 IFM - Sensor de Vazão Magnético-Indutivo IFM Monitoramento de vazão 0,2-150 l/min G1

O ifm SM8120 é um sensor magnético-indutivo para monitoramento de vazão. Mede vazões de 0,2 a 150 l/min e opera com fluidos entre -20 e 90 °C, com resistência à pressão de até 16 bar. Oferece sinais PNP/NPN, analógico, de pulso e de frequência, além de comunicação IO-Link. A conexão de processo é G 1 rosca externa DN25.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Magnético-indutivo
Função	Monitoramento de vazão
Alcance de medição	0,2...150 l/min
Temperatura do fluido	-20...90 °C
Resistência à pressão	16 bar
Conexão de processo	G 1 rosca externa DN25
Sinais e interface informados	PNP/NPN, comutação, analógico, pulso, IO-Link e frequência
SKU / Part number	SM8120
Marca	ifm
GTIN	4021179315104

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de vazão em instalações cujo fluido e condições estejam dentro dos limites informados para o SM8120.
Aplicações com vazão requerida entre 0,2 e 150 l/min e conexão de processo compatível com G 1 rosca externa DN25.
Sistemas que possam utilizar um dos sinais de saída indicados na ficha e cuja pressão não exceda 16 bar.

⚠ Considere outro se precisa de:

Aplicações que exijam vazão abaixo de 0,2 l/min ou acima de 150 l/min.
Processos com temperatura do fluido inferior a -20 °C ou superior a 90 °C.
Instalações que excedam 16 bar ou exijam conexão de processo diferente de G 1 rosca externa DN25, sem adaptador ou validação de engenharia.

APLICAÇÕES E USO

Monitoramento de vazão em processo que opere dentro dos limites informados de 0,2 a 150 l/min, fluido de -20 a 90 °C e pressão até 16 bar; esses limites são especificações do produto, não uma confirmação de compatibilidade com um fluido específico.
Integração a sistemas de automação que aceitem um dos sinais declarados na ficha. A seleção de entrada, alimentação e cabeamento requer conferência dos dados elétricos completos no datasheet.
Possibilidade de uso em linhas com conexão G 1 rosca externa DN25, desde que a conexão correspondente e as condições do processo sejam verificadas pelo responsável pela instalação. A ficha não especifica fluidos ou setores de aplicação particulares.

COMO ESCOLHER

Antes de comprar o SM8120 IFM - Sensor de Vazão Magnético-Indutivo IFM Monitoramento de vazão 0,2-150 l/min G1, verifique estes pontos:

Escolha o SM8120 quando

A faixa de vazão necessária estiver entre 0,2 e 150 l/min, a temperatura do fluido entre -20 e 90 °C, a pressão até 16 bar e a conexão de processo G 1 rosca externa DN25 for adequada.

Avalie outra configuração quando

A instalação exigir faixa de vazão, temperatura, pressão ou conexão diferente dos limites informados. Confira no datasheet do fabricante os dados detalhados necessários ao dimensionamento e à integração elétrica.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Fabricante	ifm	Marca indicada nos dados do produto.
Modelo / SKU / part number	SM8120	Identificador do produto para seleção e reposição.
GTIN	4021179315104	Código de identificação comercial informado.
Tipo de sensor	Magnético-indutivo	Princípio de sensor indicado na ficha.
Função	Vazão	Função declarada para o produto.

Medição e processo
Alcance de medição	0,2...150 l/min	Faixa de vazão informada para seleção da aplicação.
Temperatura do fluido	-20...90 °C	Limites informados para o fluido.
Resistência à pressão	16 bar	Valor máximo de resistência à pressão informado na ficha.

Saídas e comunicação
Sinais e interfaces informados	PNP/NPN; sinal de comutação; sinal analógico; sinal de pulso; IO-Link; sinal de frequência	Tipos de sinais e interface listados; parâmetros elétricos e configurações detalhadas devem ser consultados no datasheet.

Dados mecânicos e conexão de processo
Conexão	G 1 rosca externa DN25	Conexão de processo indicada; conferir correspondência mecânica na instalação.
Peso	787,5 g	Valor informado nos dados catalográficos.

COMPATIBILIDADE

Comunicação

• IO-Link; a versão, o perfil e os dados do IODD não estão informados na ficha.

• Sinal de frequência; detalhes de configuração não informados.

• Sinal analógico; tipo, escala e faixa elétrica não informados.

• Sinal de comutação PNP/NPN; parâmetros elétricos detalhados não informados.

• Sinal de pulso; parâmetros de configuração não informados.

Conexões

Elétrica A ficha informa saídas/sinais PNP/NPN, analógico, de comutação, pulso, frequência e IO-Link, mas não especifica conector, pinagem, tensão de alimentação ou carga elétrica. Consulte o datasheet antes de selecionar cabo, fonte ou entrada do controlador.

Processo G 1 rosca externa DN25. A compatibilidade mecânica depende de a conexão correspondente na tubulação ou no equipamento aceitar essa rosca.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Linha com conexão de processo G 1 rosca externa DN25 e condições dentro das faixas informadas	✓	A conexão e os limites de vazão, temperatura e pressão coincidem com os dados fornecidos para o produto.
Controlador que aceite um dos sinais informados: PNP/NPN, analógico, pulso, frequência ou IO-Link	✓	Esses tipos de sinal estão listados na ficha; confirme no datasheet os requisitos elétricos e a configuração exata da interface.
Tubulação com conexão diferente de G 1 rosca externa DN25, sem adaptador validado	✗	A conexão de processo especificada para o sensor não corresponde diretamente à conexão descrita no cenário.
Processo que exceda 150 l/min, 90 °C ou 16 bar	✗	A condição ultrapassa pelo menos um dos limites informados na ficha.

INSTALAÇÃO

Como instalar o SM8120 IFM - Sensor de Vazão Magnético-Indutivo IFM Monitoramento de vazão 0,2-150 l/min G1

Confirme que a faixa de vazão, a temperatura do fluido e a pressão do processo respeitam os valores declarados para o sensor.
Verifique se a conexão do ponto de instalação aceita G 1 rosca externa DN25; não force o acoplamento se houver incompatibilidade mecânica.
Consulte o datasheet para requisitos de montagem e orientação, pois esses detalhes não estão especificados nos dados fornecidos.
Defina a entrada do controlador conforme o sinal pretendido entre PNP/NPN, comutação, analógico, pulso, frequência ou IO-Link.
Antes de energizar, confirme no datasheet a alimentação, a pinagem, o cabo e os limites elétricos, que não constam na ficha resumida.
Após a montagem, valide a leitura e o sinal no sistema em condições controladas, comparando a operação com os limites de processo especificados.

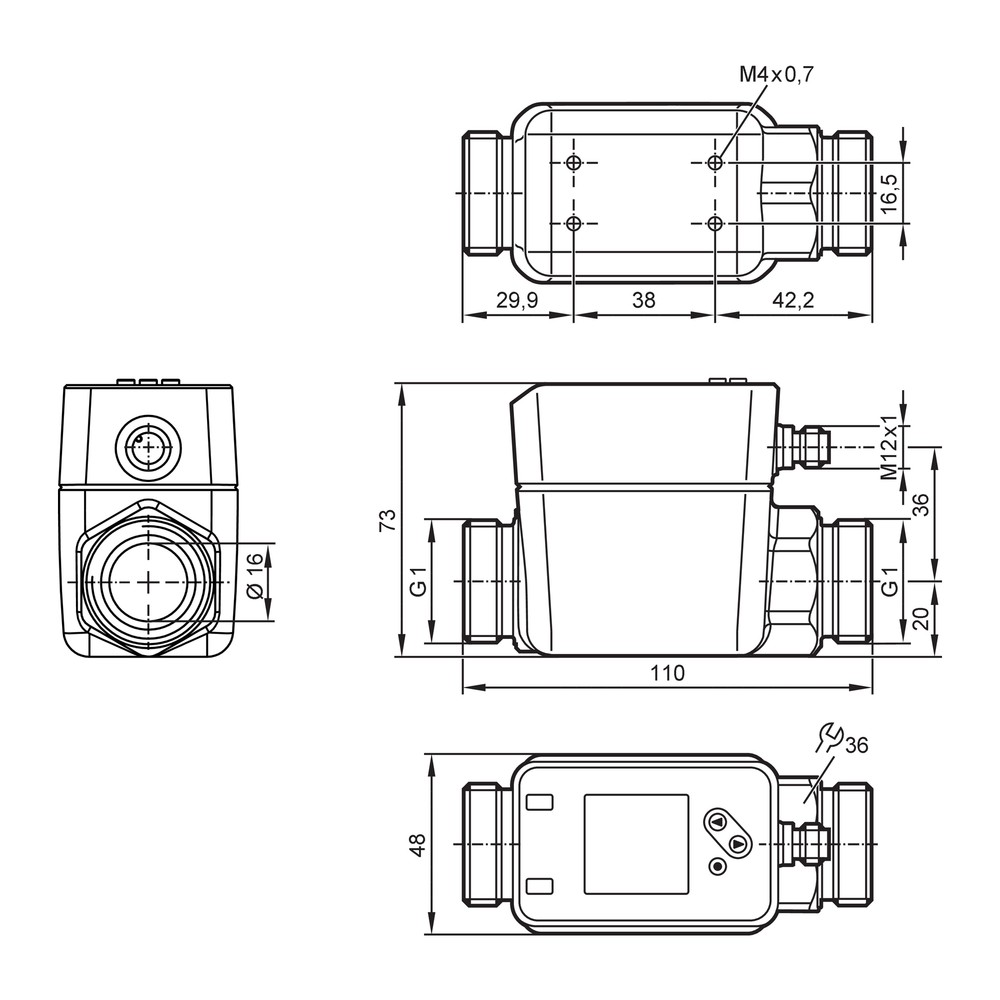

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece o sensor ou não recebe sinal.	Tipo de entrada incompatível com o sinal selecionado, ou ligação/pinagem incorreta; a ficha resumida não informa a pinagem.	Compare a entrada do controlador e a ligação realizada com o diagrama e os dados elétricos do datasheet.
A leitura de vazão fica fora do esperado ou não acompanha o processo.	Condição de vazão fora do alcance informado ou divergência entre a conexão instalada e a especificada.	Verifique a vazão real do processo e confirme que a conexão montada corresponde a G 1 rosca externa DN25.
O sensor apresenta falha durante a operação do processo.	Temperatura do fluido ou pressão além dos limites informados para o produto.	Meça a temperatura e a pressão no ponto de instalação e compare com os limites especificados.
A comunicação IO-Link não é estabelecida.	Configuração ou cabeamento não compatível com os requisitos específicos da interface, não detalhados na ficha resumida.	Confira a configuração do mestre e consulte no datasheet do fabricante os requisitos de ligação e comunicação do SM8120.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do SM8120 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o SM8120 e para que serve?

É um sensor de vazão magnético-indutivo ifm destinado ao monitoramento de vazão. A ficha informa sinais de comutação, analógico, pulso, frequência e IO-Link.

Quais condições de processo preciso conferir antes de comprar?

Verifique a faixa de vazão, a temperatura do fluido, a pressão e a conexão de processo. Esses parâmetros precisam atender aos limites e à conexão especificados para o SM8120.

O produto acompanha cabo ou acessórios?

A ficha fornecida não relaciona acessórios inclusos. Confirme o conteúdo de fornecimento com o fornecedor antes de concluir a seleção.

O SM8120 serve para vazão acima de 150 l/min?

Não, a faixa de medição informada termina em 150 l/min. Para vazões superiores, selecione um sensor cuja faixa declarada cubra a condição de processo.

Posso usar este sensor com fluido acima de 90 °C?

A ficha informa temperatura do fluido de até 90 °C. Não é possível confirmar adequação para temperaturas superiores com os dados disponíveis.

O sensor não apresenta leitura; devo trocar a peça?

Antes da troca, confira se a vazão está dentro da faixa de medição e se o processo respeita os limites de temperatura e pressão. Verifique também a ligação e o tipo de entrada do controlador conforme o datasheet.

O IO-Link não comunica; o problema é necessariamente o sensor?

Não necessariamente. Verifique a configuração do mestre, o cabeamento e os requisitos de comunicação no datasheet antes de substituir o sensor.

Como escolher entre o SM8120 e outro sensor de vazão?

Escolha o SM8120 quando a faixa, as condições de processo e a conexão G 1 rosca externa DN25 forem adequadas. Se qualquer requisito exceder os limites informados ou exigir outra conexão, compare com um modelo cuja ficha cubra esses requisitos.

Como faço a ligação elétrica do SM8120?

Consulte o datasheet do fabricante antes de ligar, pois a ficha resumida não informa pinagem, alimentação nem conector. Selecione a entrada do controlador conforme o sinal que será utilizado.

Que cuidados devo ter na instalação mecânica?

Confirme a correspondência da conexão G 1 rosca externa DN25 e respeite os limites de processo informados. Para orientação de montagem e aperto, consulte a documentação do fabricante, pois esses valores não constam na ficha resumida.

GLOSSÁRIO TÉCNICO

Sensor magnético-indutivo

Tipo de sensor indicado para o SM8120; a ficha identifica esse princípio para a medição de vazão (Ref.: tipo de sensor).

Vazão

Volume de fluido que atravessa o ponto de medição por unidade de tempo; neste produto, o alcance é informado em l/min (Ref.: alcance de medição).

PNP/NPN

Tipos de sinal de comutação indicados na ficha; a compatibilidade elétrica deve ser conferida com a entrada do controlador (Ref.: especificações técnicas).

IO-Link

Interface de comunicação listada para o sensor; detalhes de configuração devem ser consultados no datasheet (Ref.: especificações técnicas).

G 1 rosca externa DN25

Identificação da conexão de processo informada para o produto; deve corresponder à conexão mecânica da instalação (Ref.: conexão).
