Sensor de Vazão IFM SM7601 - Magnético-Indutivo

Pré-visualizar: SM7601 IFM - Sensor Vazão IFM Monitoramento Fluxo IO-Link, 16bar, DN20, 3/4NPT

SM7601 IFM - Sensor Vazão IFM Monitoramento Fluxo IO-Link, 16bar, DN20, 3/4NPT

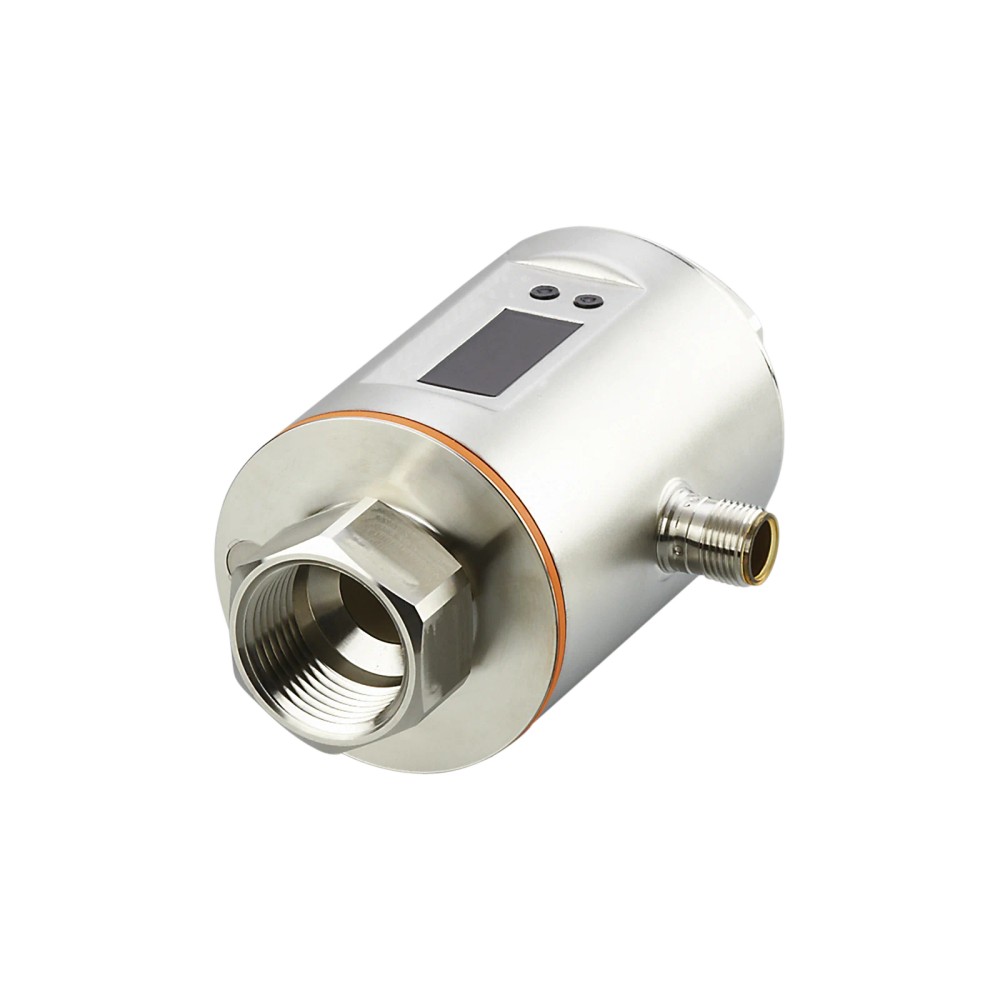

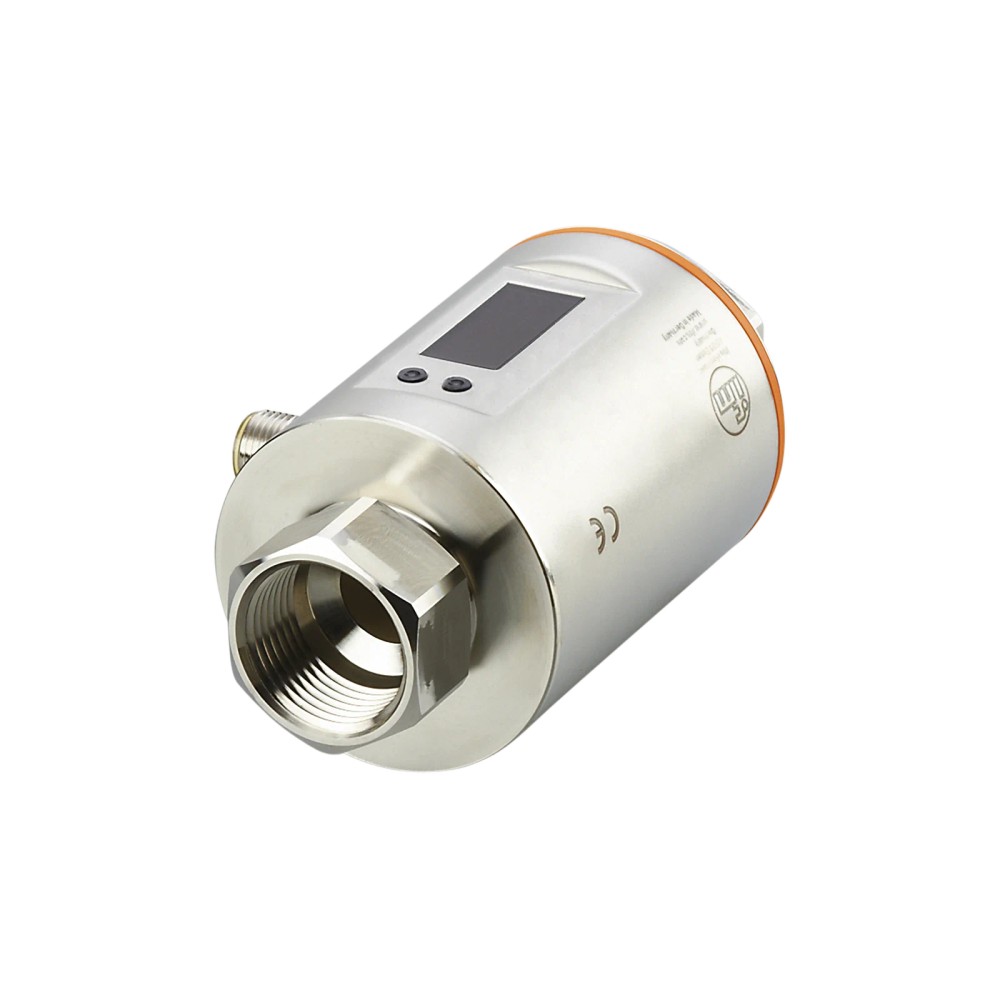

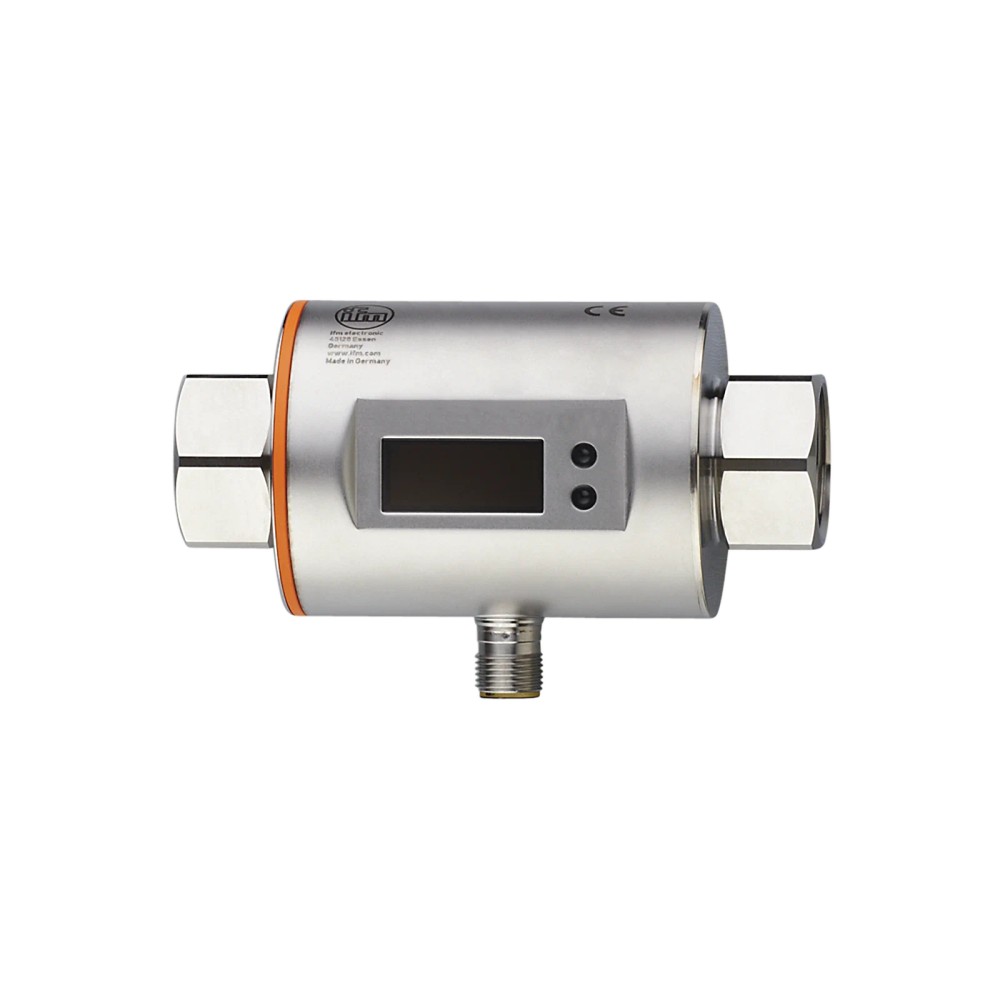

Imagem meramente ilustrativa

R$ 8.337,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SM7601
EAN: 4021179286275
NCM do produto: 90261011

Destaques do Produto Conexão 3/4" NPT...mais

Fechar menu

Saiba mais sobre: "SM7601 IFM - Sensor Vazão IFM Monitoramento Fluxo IO-Link, 16bar, DN20, 3/4NPT"

Destaques do Produto

Conexão

3/4" NPT

Pressão Máx.

16 bar

Protocolo

IO-Link

Diâmetro

DN20

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SM7601 IFM - Sensor Vazão IFM Monitoramento Fluxo IO-Link, 16bar, DN20, 3/4NPT

O sensor de vazão magnético-indutivo SM7601 da IFM é projetado para monitoramento preciso de fluxos em processos industriais. Equipado com tecnologia magnética-indutiva, oferece versatilidade com sinais de comutação, analógicos, de pulso e IO-Link. Com resistência à pressão de até 16 bar e conexão de 3/4" NPT, é a solução robusta para controle de vazão com integração inteligente.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	SM7601
Tipo de sensor	Magnético-indutivo
Pressão máxima	16 bar
Conexão	3/4" NPT
Diâmetro Nominal	DN20
Protocolo	IO-Link
Saída	PNP/NPN, analógico, pulso

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de resfriamento industrial
Monitoramento de água e fluidos à base de água
Processos que exigem integração IO-Link ou sinal analógico

⚠ Considere outro se precisa de:

Fluidos não condutores (ex: óleos, combustíveis, água destilada)
Aplicações com pressão acima de 16 bar
Tubulações sem conexão compatível 3/4 NPT

APLICAÇÕES E USO

Monitoramento de circuitos de refrigeração industrial com água
Controle de vazão em sistemas de tratamento de fluidos condutores
Automação de processos via rede IO-Link
Sistemas de dosagem industrial que utilizam fluidos à base de água

COMO ESCOLHER

Antes de comprar o SM7601 IFM - Sensor Vazão IFM Monitoramento Fluxo IO-Link, 16bar, DN20, 3/4NPT, verifique estes pontos:

Quando escolher este sensor

Ideal para monitorar vazão de líquidos condutores em tubulações de 3/4", onde é necessária integração com sistemas modernos (IO-Link) ou sinais analógicos e de comutação.

Quando buscar outra alternativa

Opte por tecnologias alternativas se o fluido for isolante elétrico (ex: óleo), se a pressão de operação exceder 16 bar ou se a conexão de processo for diferente de 3/4" NPT.

ESPECIFICAÇÕES TÉCNICAS

Aplicação
Tipo de sensor	Magnético-indutivo	Princípio de medição
Função	Vazão	Aplicação principal

Dados Mecânicos
Resistência à pressão	16 bar	Limite operacional do sistema
Conexão de processo	3/4" NPT Rosca interna	Interface mecânica
Diâmetro Nominal	DN20	Dimensão da tubulação

Dados Elétricos e Interface
Saída de sinal	PNP/NPN, analógico, pulso, IO-Link	Interfaces elétricas disponíveis

COMPATIBILIDADE

Comunicação

• IO-Link (COM2)

• Sinal de comutação

• Sinal analógico

• Sinal de pulso

Conexões

Elétrica Configurável para PNP/NPN

Processo 3/4" NPT Rosca interna

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Fluidos condutores (Água/Soluções)	✓	A tecnologia magnético-indutiva requer um meio condutor para medição.
Fluidos não condutores (Óleo/Gases)	✗	Incompatível com o princípio de medição magnético-indutivo.
Pressão de sistema < 16 bar	✓	Dentro da especificação técnica de resistência à pressão.

INSTALAÇÃO

Como instalar o SM7601 IFM - Sensor Vazão IFM Monitoramento Fluxo IO-Link, 16bar, DN20, 3/4NPT

Desenergize o sistema antes de iniciar a instalação.
Verifique se o sentido da seta no sensor coincide com o fluxo do fluido.
Realize a conexão mecânica na rosca 3/4" NPT, utilizando vedação adequada.
Conecte o cabeamento elétrico conforme o diagrama disponível no manual.
Configure as saídas e parâmetros via IO-Link ou interface local.
Verifique a ausência de vazamentos e teste o funcionamento com o fluxo de operação.

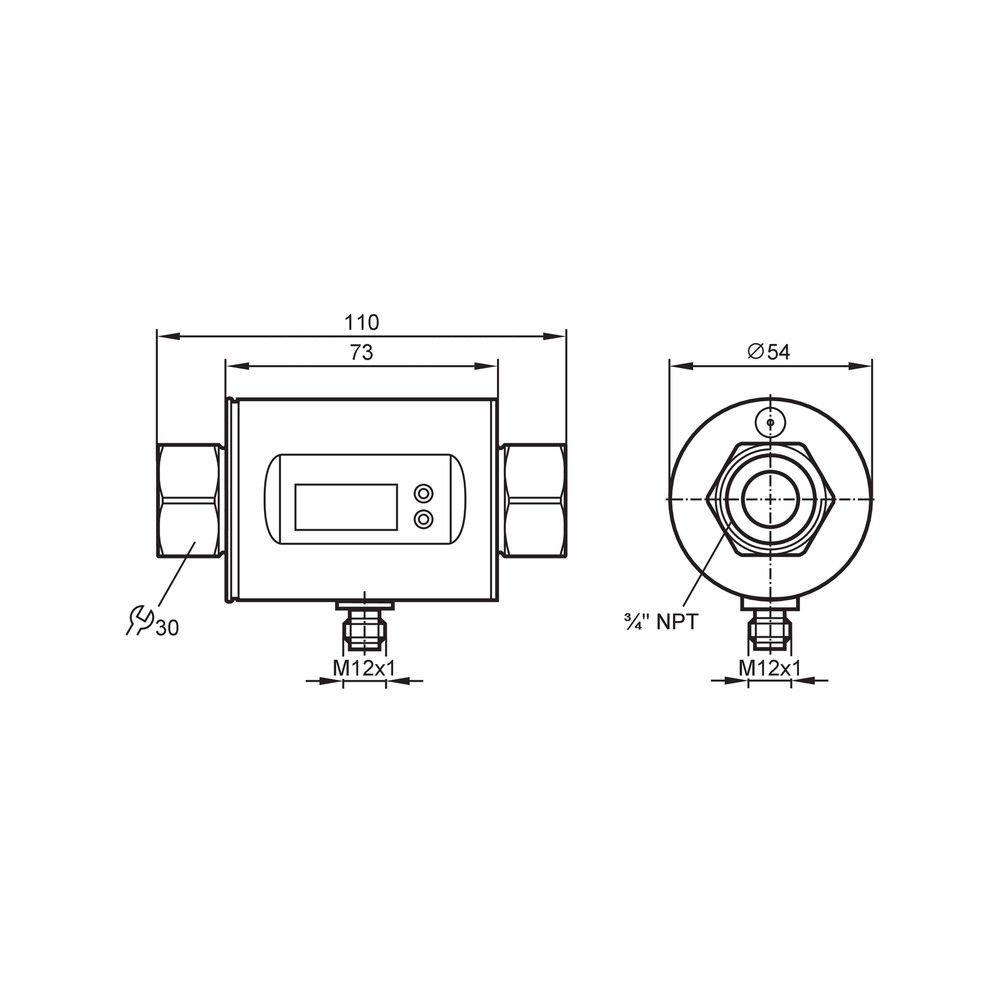

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de leitura de vazão ou leitura incorreta.	Fluido não possui condutividade mínima necessária.	Verifique as especificações de condutividade do fluido em relação ao manual do sensor.
Leitura instável ou valores flutuantes.	Presença de bolhas de ar na tubulação.	Certifique-se de que a tubulação está cheia e que o sensor está em local sem acúmulo de ar.
Sensor não envia sinal para o CLP.	Conexão elétrica ou configuração de saída incorreta.	Verifique o cabeamento e a configuração da saída (PNP/NPN) no mestre ou controlador.
Vazamento ou danos físicos no sensor.	Excesso de pressão no sistema.	Compare a pressão de operação do sistema com o limite de 16 bar do sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico SM7601 (Datasheet)

PERGUNTAS FREQUENTES

O que é o sensor SM7601 e qual sua principal função?

O SM7601 é um sensor de vazão magnético-indutivo para monitoramento de fluxos em meios condutores, como água ou soluções aquosas, com conexão de processo 3/4 NPT.

Quais tipos de sinal este sensor de vazão disponibiliza?

Sim, o dispositivo possui diversas opções de saída: sinal de comutação (PNP/NPN), sinal analógico, sinal de pulso e comunicação via IO-Link.

Posso utilizar este sensor para medir óleo ou combustíveis?

Este sensor não é adequado para fluidos não condutores, como óleos, hidrocarbonetos ou água destilada, pois o princípio de medição magnético-indutivo depende da condutividade do meio.

O sensor suporta aplicações com pressão superior a 16 bar?

Não, o SM7601 foi projetado para uma pressão máxima de 16 bar. Aplicações que excedam este limite operacional podem danificar o sensor ou causar vazamentos.

Por que a leitura da vazão está instável no meu processo?

O sintoma de leitura instável ou flutuante pode ser causado pela presença de bolhas de ar no fluido. Verifique se a tubulação está completamente cheia e se o sensor está instalado em uma seção horizontal ou vertical ascendente sem bolsas de ar.

O que verificar se o sensor não está enviando sinal para o controlador?

A ausência de sinal pode indicar falha na conexão elétrica ou erro na configuração da saída. Verifique se o conector está firmemente fixado e se os parâmetros de saída correspondem à entrada do seu CLP ou controlador.

O sensor SM7601 acompanha cabos ou conectores?

O kit inclui o sensor SM7601. Acessórios como conectores M12 ou cabos específicos devem ser adquiridos separadamente conforme a necessidade da instalação.

Devo escolher este modelo com IO-Link ou um modelo analógico simples?

Para aplicações que exigem comunicação direta com redes industriais e diagnósticos avançados, o modelo com IO-Link (SM7601) é recomendado. Versões apenas com sinais analógicos são adequadas para sistemas legados mais simples.

Quais cuidados devo ter na instalação do sensor?

A instalação deve garantir que a seta no corpo do sensor esteja alinhada com o sentido do fluxo. Certifique-se de que a tubulação esteja estável e livre de vibrações excessivas para garantir a precisão da medição.

Como funciona a compra e o faturamento deste sensor?

A compra é intermediada pela Melhor Indústria e o faturamento é realizado diretamente pela IFM, garantindo a procedência e o suporte técnico do fabricante original.

GLOSSÁRIO TÉCNICO

Magnético-indutivo

Princípio de medição baseado na Lei de Faraday, onde a voltagem induzida em um fluido condutor é proporcional à velocidade do fluxo (Ref.: Tipo de sensor).

IO-Link

Protocolo de comunicação ponto a ponto que permite parametrização e transmissão de dados digitais entre sensores e mestres (Ref.: Especificações técnicas).

DN20

Diâmetro Nominal 20, referente à dimensão interna da tubulação compatível com o sensor (Ref.: Conexão).

NPT

National Pipe Taper, padrão de rosca cônica para vedações em conexões hidráulicas (Ref.: Conexão).

PNP/NPN

Configuração de saída de comutação que determina se o sinal lógico é referenciado ao positivo (PNP) ou ao negativo (NPN) (Ref.: Especificações técnicas).
