Sensor de Vazão IFM SM7120 - Magnético-Indutivo

Pré-visualizar: SM7120 IFM - Sensor Vazão IFM Medição industrial 0,1-75 l/min, G3/4, IO-Link

SM7120 IFM - Sensor Vazão IFM Medição industrial 0,1-75 l/min, G3/4, IO-Link

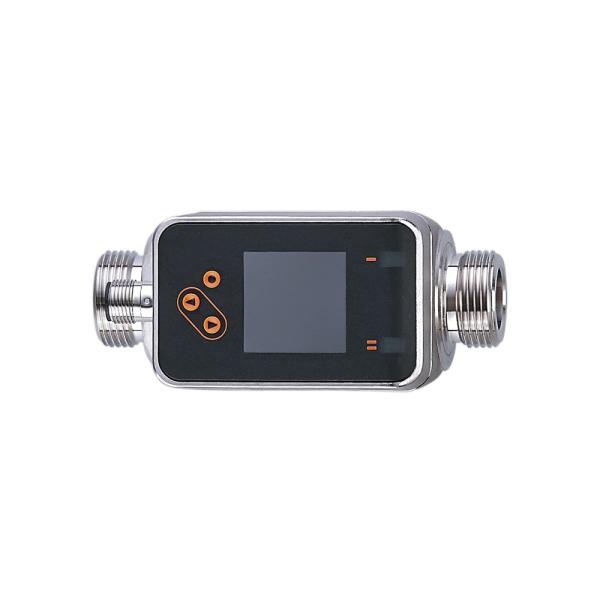

Imagem meramente ilustrativa

R$ 7.971,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SM7120
EAN: 4021179315043
NCM do produto: 90261011

Destaques do Produto Faixa de vazão 0,1…75...mais

Fechar menu

Saiba mais sobre: "SM7120 IFM - Sensor Vazão IFM Medição industrial 0,1-75 l/min, G3/4, IO-Link"

Destaques do Produto

Faixa de vazão

0,1…75 l/min

Conexão de processo

G 3/4 rosca externa DN20

Temperatura do fluido

-20…90 °C

Resistência à pressão

16 bar

Interface disponível

IO-Link

Tipo de sensor

Magnético-indutivo

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão magnético-indutivo IFM SM7120, 0,1…75 l/min, conexão G 3/4 DN20, IO-Link

O IFM SM7120 é um sensor magnético-indutivo para medição de vazão. Mede vazões de 0,1 a 75 l/min e pode fornecer sinais de comutação, analógico, de pulso, de frequência e IO-Link. A ficha informa conexão de processo G 3/4 rosca externa DN20, temperatura do fluido de -20 a 90 °C e resistência à pressão de 16 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Magnético-indutivo
Função	Medição de vazão
Alcance de medição	0,1…75 l/min
Temperatura do fluido	-20…90 °C
Resistência à pressão	16 bar
Conexão de processo	G 3/4 rosca externa DN20
Sinais e interface informados	PNP/NPN; comutação; analógico; pulso; frequência; IO-Link
SKU / Part Number	SM7120
GTIN	4021179315043

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas industriais em que a vazão a medir esteja dentro do intervalo de 0,1 a 75 l/min e a conexão de processo necessária seja G 3/4 rosca externa DN20.
Aplicações cujo fluido opere entre -20 e 90 °C e cuja pressão não exceda a resistência à pressão informada de 16 bar.
Instalações que necessitem de um ou mais dos sinais listados na ficha: comutação, analógico, pulso, frequência ou IO-Link. A configuração e os detalhes elétricos devem ser confirmados no datasheet.

⚠ Considere outro se precisa de:

Não selecionar quando a vazão necessária estiver fora do intervalo de medição informado.
Não selecionar quando a conexão de processo exigida não corresponder a G 3/4 rosca externa DN20, sem um adaptador ou solução de conexão validada para a instalação.
Não utilizar fora dos limites de temperatura do fluido e resistência à pressão indicados na ficha.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: medição de vazão em processo industrial, dentro da faixa de 0,1 a 75 l/min, com fluido entre -20 e 90 °C e pressão dentro do limite informado de 16 bar; a conexão de processo é G 3/4 rosca externa DN20.
Possibilidade de aplicação: integração a sistemas de automação que utilizem IO-Link ou os tipos de sinal listados. A adequação depende da configuração elétrica e de comunicação, que deve ser validada no datasheet e no sistema receptor.
A ficha não identifica fluidos específicos nem detalha compatibilidade química ou materiais em contato com o fluido; confirme esses requisitos com o fabricante antes de especificar para um processo particular.

COMO ESCOLHER

Antes de comprar o Sensor de vazão magnético-indutivo IFM SM7120, 0,1…75 l/min, conexão G 3/4 DN20, IO-Link, verifique estes pontos:

Escolha o SM7120 quando

A aplicação exigir medição magnético-indutiva de vazão entre 0,1 e 75 l/min, conexão G 3/4 rosca externa DN20 e condições dentro dos limites de temperatura do fluido e pressão especificados.

Avalie outra opção ou valide a configuração quando

A vazão, a conexão de processo, a temperatura ou a pressão necessárias estiverem fora dos valores informados. Se a escolha depender de detalhes de alimentação, pinagem, configuração das saídas ou condições específicas do fluido, consulte o datasheet antes da compra; esses dados não estão discriminados no resumo da ficha.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Marca	IFM	Identificação do fabricante informada na ficha.
Modelo / SKU / Part Number	SM7120	Código de identificação do produto.
GTIN	4021179315043	Identificador comercial informado no anúncio.
Tipo de sensor	Magnético-indutivo	Princípio de medição indicado na ficha.
Função	Vazão	Grandeza que o sensor se destina a medir.

Faixa de medição
Alcance de medição	0,1…75 l/min	Intervalo de vazão especificado na ficha.

Saídas e interfaces
Especificações de sinal	PNP/NPN; sinal de comutação; sinal analógico; sinal de pulso; IO-Link; sinal de frequência	Tipos de saída e interface listados no anúncio; a ficha disponível não detalha configuração, pinagem ou condições elétricas.

Condições de processo
Temperatura do fluido	-20…90 °C	Intervalo de temperatura do fluido informado.
Resistência à pressão	16 bar	Valor informado para resistência à pressão; não exceder o limite indicado.

Dados mecânicos e conexão de processo
Conexão	G 3/4 rosca externa DN20	Conexão de processo indicada; verificar correspondência com a tubulação da instalação.
Peso	798 g	Peso informado nos dados do catálogo; o anúncio também apresenta valor arredondado de 0,80 kg.

COMPATIBILIDADE

Comunicação

• IO-Link; a versão, parâmetros de comunicação e requisitos do mestre não estão especificados no contexto disponível.

• A ficha também lista sinais PNP/NPN, de comutação, analógico, de pulso e de frequência; detalhes de configuração e conexão elétrica devem ser conferidos no datasheet.

Conexões

Elétrica A ficha informa PNP/NPN e os tipos de sinal disponíveis, mas não especifica conector, pinagem, tensão de alimentação ou esquema elétrico no contexto fornecido. Consulte o datasheet para validar a ligação ao controlador ou mestre IO-Link.

Processo G 3/4 rosca externa DN20. A conexão mecânica informada não determina a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Linha com conexão de processo G 3/4 rosca externa DN20, dentro dos limites de vazão, temperatura e pressão informados.	✓	A conexão e os limites correspondem aos dados disponíveis do SM7120.
Sistema que necessita de comunicação IO-Link.	✓	IO-Link está listado entre as interfaces/sinais do produto; versão e requisitos do mestre precisam ser confirmados no datasheet.
Controlador que recebe sinais PNP/NPN, analógico, de pulso ou de frequência.	✓	Esses tipos de sinal constam na ficha, mas a configuração elétrica específica deve ser validada no datasheet.
Aplicação com conexão diferente de G 3/4 rosca externa DN20 ou condições fora dos limites indicados.	✗	A ficha não confirma essas condições como compatíveis; a conexão ou os limites requeridos não correspondem aos dados informados.

INSTALAÇÃO

Como instalar o Sensor de vazão magnético-indutivo IFM SM7120, 0,1…75 l/min, conexão G 3/4 DN20, IO-Link

Confirme no datasheet se a faixa de vazão e as condições de temperatura e pressão do processo estão dentro dos limites informados.
Verifique se a tubulação aceita a conexão de processo G 3/4 rosca externa DN20.
Consulte o desenho dimensional para conferir espaço disponível e dimensões de montagem antes de instalar.
Instale o sensor conforme as orientações e os requisitos de montagem descritos pelo fabricante no datasheet; não deduza a orientação ou trechos retos sem consultar essa documentação.
Consulte o datasheet para identificar alimentação, pinagem e ligação apropriadas ao sinal ou à interface pretendida.
Após a montagem, verifique a conexão de processo e confirme a leitura e a comunicação com o sistema receptor conforme os procedimentos da instalação.

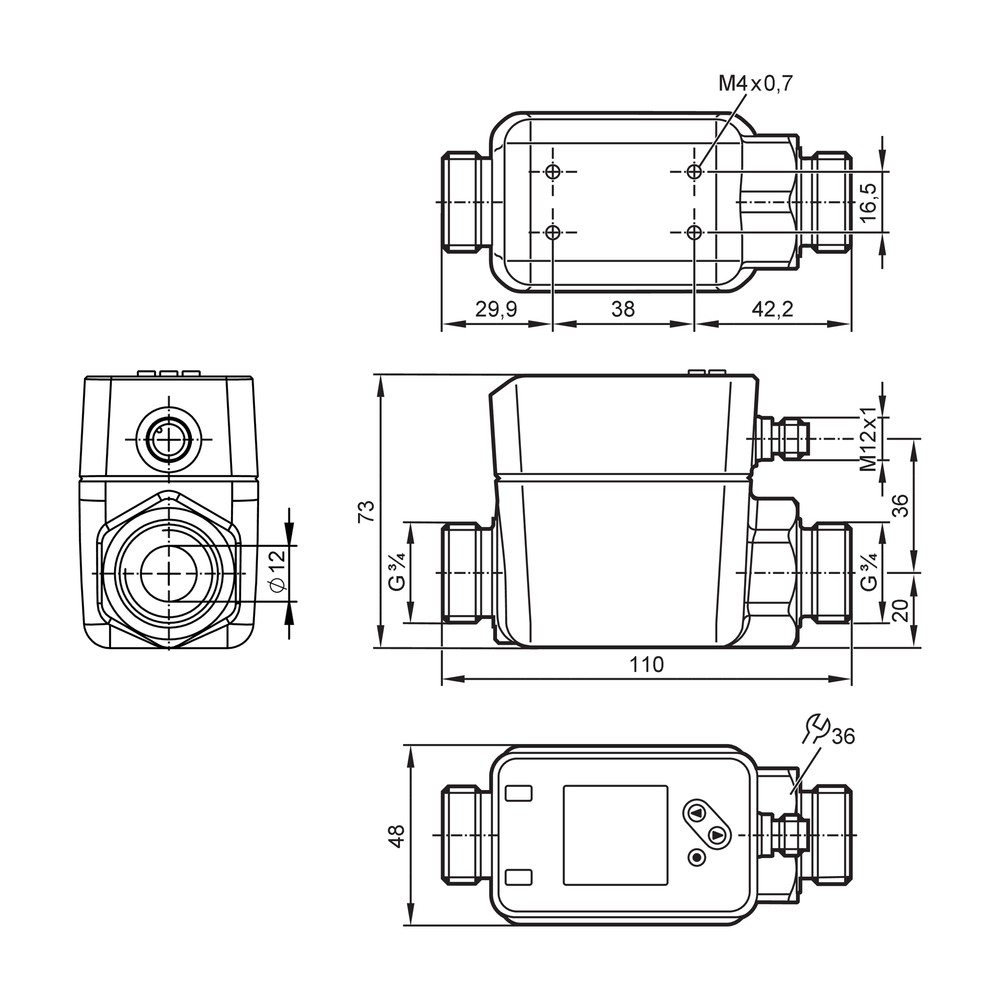

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema receptor não identifica o sinal esperado.	Pode haver incompatibilidade entre a configuração do sinal selecionada e a entrada do controlador, ou uma ligação elétrica incorreta.	Compare o tipo de sinal esperado pelo controlador com os sinais listados para o sensor e confira a pinagem e o esquema elétrico no datasheet antes de alterar a ligação.
A leitura de vazão fica fora do intervalo esperado ou não aparece.	A condição de processo pode estar fora da faixa de medição especificada ou a instalação pode não estar conforme as instruções do fabricante.	Compare a vazão real com o intervalo de 0,1 a 75 l/min e revise a montagem segundo o datasheet.
Há vazamento na conexão de processo.	A conexão pode não corresponder à rosca G 3/4 externa DN20 ou pode ter sido montada incorretamente.	Confirme o tipo de rosca e revise a montagem conforme as instruções do fabricante, com o sistema despressurizado e em condição segura.
A comunicação IO-Link não é estabelecida.	Pode haver divergência entre a configuração do mestre, a ligação ou os requisitos de comunicação do sensor.	Confira a ligação e os requisitos de IO-Link no datasheet e valide a configuração do mestre; a ficha resumida não informa versão nem parâmetros.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM SM7120 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SM7120 e para que tipo de sistema ele serve?

É um sensor magnético-indutivo para medição de vazão. Pode ser considerado em sistemas industriais compatíveis com sua faixa de medição, conexão de processo e condições especificadas.

Quais sinais e interfaces o SM7120 oferece?

A ficha lista PNP/NPN, sinais de comutação, analógico, pulso e frequência, além de IO-Link. Consulte o datasheet para pinagem e configurações elétricas.

Ele serve para uma vazão acima de 75 l/min?

A faixa informada termina em 75 l/min, portanto a ficha não valida medições acima desse valor. Para essa necessidade, selecione um sensor cuja faixa cubra a vazão requerida.

Posso usar o SM7120 com qualquer conexão de tubulação ou qualquer fluido?

A conexão informada é G 3/4 rosca externa DN20. A ficha disponível não especifica compatibilidade com outros padrões de conexão nem com fluidos específicos; confirme esses requisitos com o fabricante.

O sinal não chega ao controlador: o que devo verificar antes de substituir o sensor?

Confira primeiro se a entrada do controlador corresponde ao tipo de sinal utilizado e valide a ligação e a pinagem no datasheet. A ficha resumida não informa a pinagem.

A leitura de vazão está incorreta: o que devo checar antes de trocar o produto?

Verifique se a vazão está dentro de 0,1 a 75 l/min e se a instalação segue as orientações do fabricante. Confirme também as condições do processo e a configuração do sinal no sistema receptor.

Este modelo vem em kit ou acompanhado de acessórios?

O contexto do anúncio não informa acessórios inclusos nem composição de kit. Confirme o conteúdo fornecido com o vendedor antes de concluir a especificação.

Como comparar o SM7120 com um sensor de outra tecnologia?

Compare o princípio de medição e os requisitos do processo com os dados documentados para cada modelo. Para o SM7120, a ficha identifica tecnologia magnético-indutiva, faixa de vazão e conexão; ela não traz dados de modelos alternativos.

O que preciso conferir antes de instalar o sensor na tubulação?

Confirme a conexão G 3/4 rosca externa DN20, os limites de processo e as dimensões no desenho. Para orientação de montagem, pinagem e ligação elétrica, siga o datasheet do fabricante.

É possível integrar o SM7120 a um mestre IO-Link?

IO-Link está listado na ficha, mas a versão e os requisitos do mestre não são informados no contexto disponível. Valide esses detalhes no datasheet antes de configurar a comunicação.

GLOSSÁRIO TÉCNICO

Sensor magnético-indutivo

Tipo de sensor indicado para a medição de vazão do SM7120. (Ref.: Tipo de sensor)

Vazão

Volume de fluido que passa por um ponto em determinado intervalo; neste produto, a faixa é expressa em litros por minuto. (Ref.: Alcance de medição)

IO-Link

Interface de comunicação indicada entre os sinais disponíveis no produto; requisitos e versão devem ser consultados no datasheet. (Ref.: Especificações)

PNP/NPN

Tipos de saída listados na ficha para a conexão do sinal ao sistema de controle; a configuração elétrica deve ser confirmada na documentação. (Ref.: Especificações)

DN20

Designação nominal associada à conexão de processo informada para o produto. (Ref.: Conexão)
