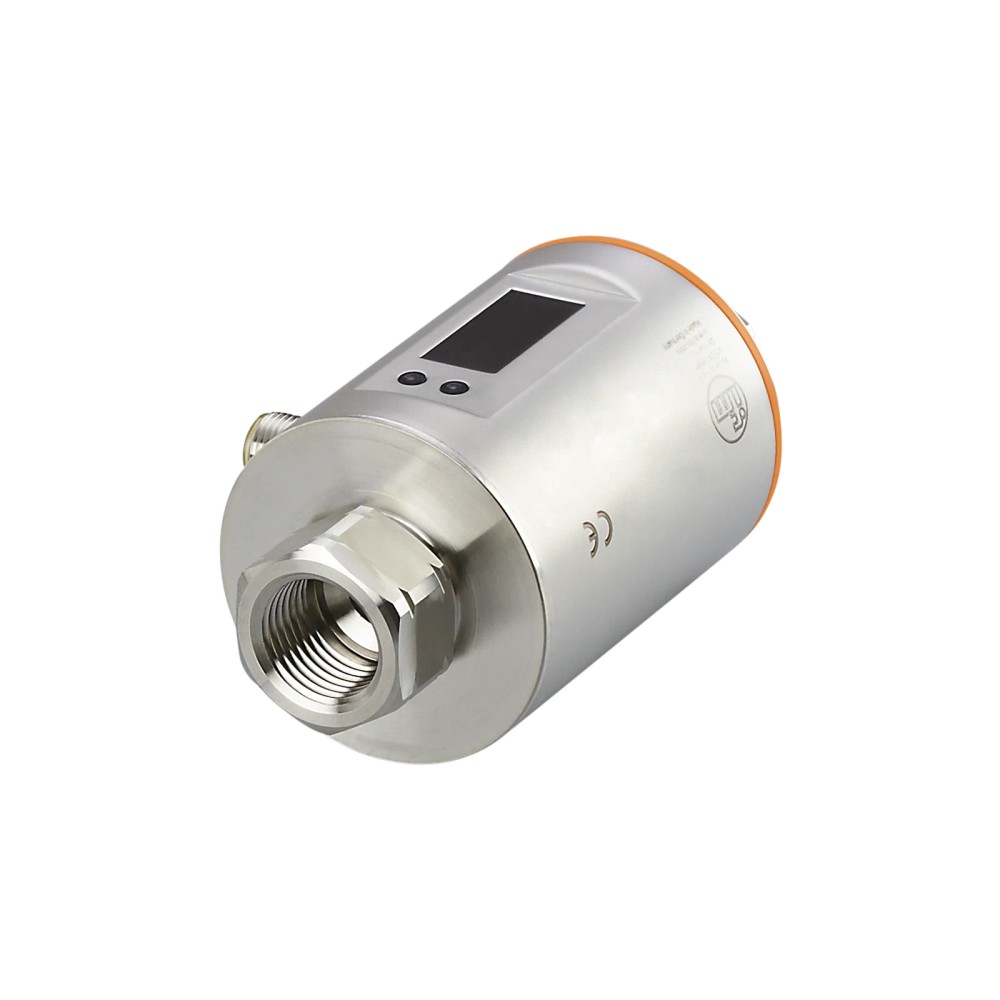

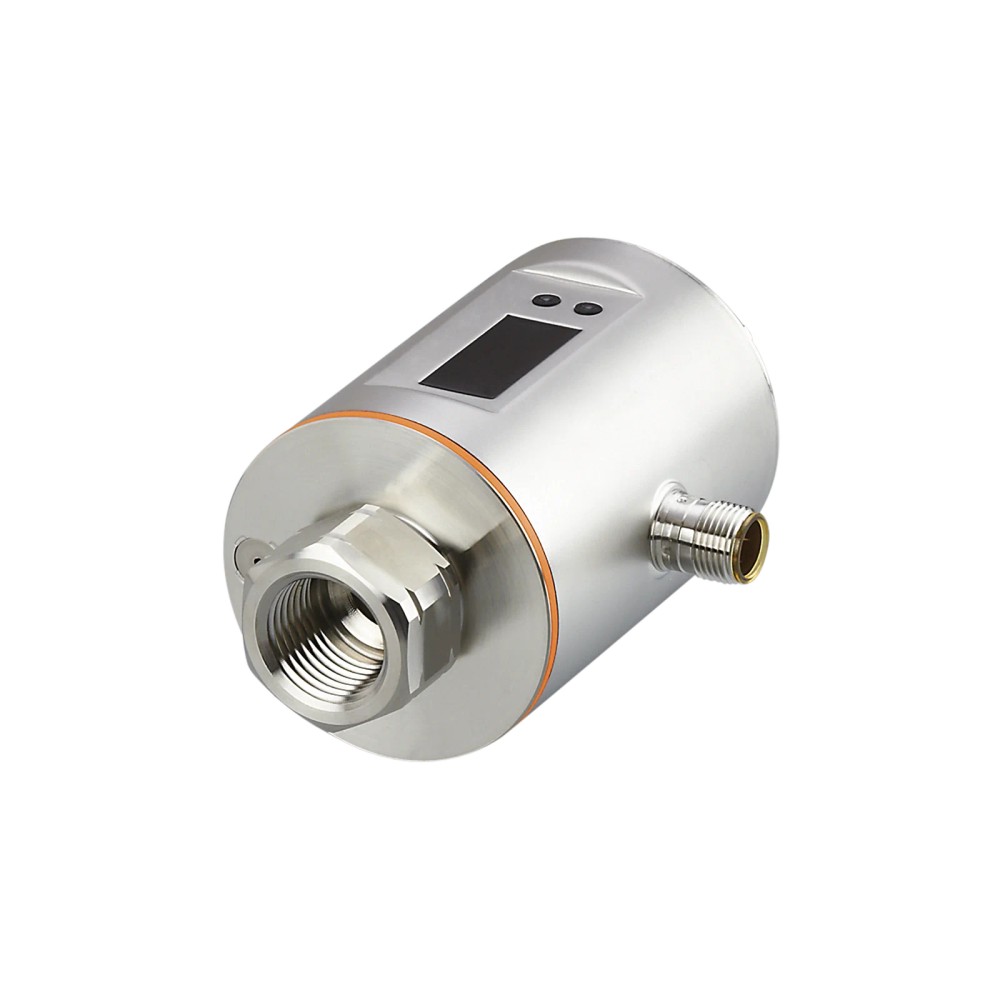

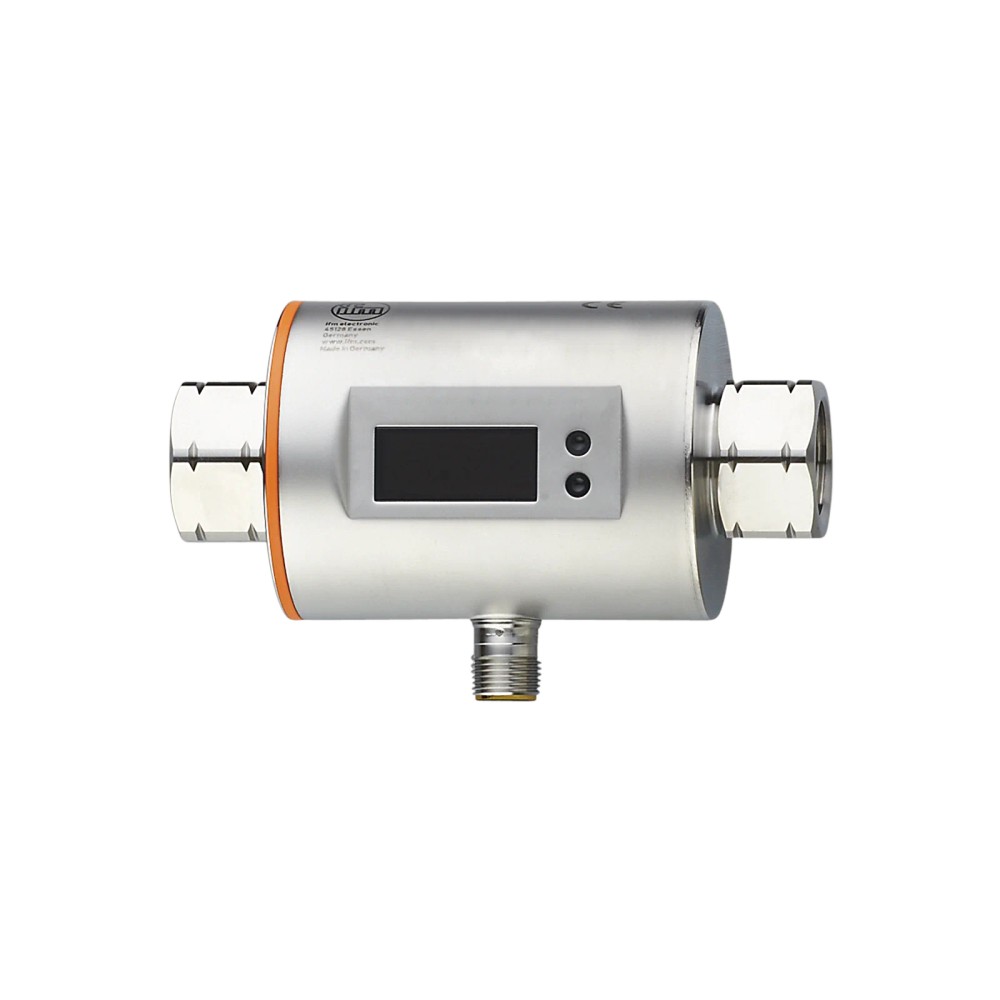

Sensor de Vazão IFM SM6500 - 0,1-25 l/min IO-Link

Pré-visualizar: SM6500 IFM - Sensor Vazão IFM Monitoramento 0,1-25l/min, IO-Link, 16bar

SM6500 IFM - Sensor Vazão IFM Monitoramento 0,1-25l/min, IO-Link, 16bar

Imagem meramente ilustrativa

R$ 7.235,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SM6500
EAN: 4021179324052
NCM do produto: 90261011

Destaques do Produto Alcance de medição...mais

Fechar menu

Saiba mais sobre: "SM6500 IFM - Sensor Vazão IFM Monitoramento 0,1-25l/min, IO-Link, 16bar"

Destaques do Produto

Alcance de medição

0,1 a 25 l/min

Conexão de processo

Rc 1/2 DN15

Protocolo

IO-Link integrado

Pressão máxima

16 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SM6500 IFM - Sensor Vazão Magnético-Indutivo 0,1-25 l/min, IO-Link, 16bar

O SM6500 é um sensor de vazão magnético-indutivo para monitoramento de líquidos condutores em aplicações industriais. Ele opera na faixa de 0,1 a 25 l/min com alta precisão e sem partes móveis, reduzindo o desgaste. O dispositivo integra interfaces versáteis incluindo IO-Link, PNP/NPN e saída analógica, garantindo facilidade de integração em sistemas de automação.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Magnético-indutivo
SKU	SM6500
Faixa de Medição	0,1...25 l/min
Pressão de Resistência	16 bar
Conexão	Rc 1/2 DN15
Interface	IO-Link / PNP/NPN / Analógico
Temp. do fluido	-10...70 °C
Marca	IFM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Circuitos de refrigeração industrial com base aquosa.
Sistemas de água de processo e lubrificantes condutivos.
Aplicações que exigem monitoramento digital via IO-Link.

⚠ Considere outro se precisa de:

Fluidos com condutividade elétrica extremamente baixa (ex: óleos puros, água deionizada sem aditivos).
Sistemas hidráulicos com picos de pressão superiores a 16 bar.
Ambientes com temperaturas do fluido fora do intervalo de -10 a 70 °C.

APLICAÇÕES E USO

Monitoramento de vazão em circuitos de refrigeração industrial.
Controle de processos de dosagem de fluidos condutivos.
Gestão de consumo de água e soluções químicas em máquinas.
Proteção contra fluxo insuficiente em sistemas de lubrificação monitorados.

COMO ESCOLHER

Antes de comprar o SM6500 IFM - Sensor Vazão Magnético-Indutivo 0,1-25 l/min, IO-Link, 16bar, verifique estes pontos:

Quando escolher o SM6500

Ideal para processos que exigem monitoramento contínuo de vazão sem partes móveis, onde a facilidade de integração digital via IO-Link e saídas flexíveis (PNP/NPN/Analógico) são necessárias.

Quando buscar alternativas

Se a aplicação envolver fluidos não condutivos, pressões operacionais acima de 16 bar ou exigências de vazão fora da faixa de 0,1 a 25 l/min, considere sensores de tecnologia diferente, como ultrassônicos ou medidores de pressão diferencial.

ESPECIFICAÇÕES TÉCNICAS

Medição
Faixa de medição	0,1...25 l/min	Faixa de operação nominal para medição linear

Condições ambientais
Temperatura do fluído	-10...70 °C	Limite de operação térmica para o sensor
Resistência à pressão	16 bar	Pressão máxima de operação

Dados mecânicos
Conexão	Rc 1/2 Rosca interna DN15	Especificação da conexão ao processo

Saídas e Interfaces
Sinais de saída	PNP/NPN, sinal de comutação, sinal analógico, sinal de pulso, IO-Link	Protocolos e tipos de sinais suportados

COMPATIBILIDADE

Comunicação

• IO-Link

Conexões

Elétrica PNP/NPN, sinal de comutação, sinal analógico, sinal de pulso, IO-Link

Processo Rc 1/2 Rosca interna DN15

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Água ou fluidos condutivos (>= 20 µS/cm)	✓	A tecnologia magnético-indutiva requer condutividade mínima para medição.
Óleos ou fluidos não condutivos	✗	A ausência de condutividade impede o funcionamento do sensor.
Pressão de operação < 16 bar	✓	O sensor é classificado para suportar até 16 bar de pressão nominal.

INSTALAÇÃO

Como instalar o SM6500 IFM - Sensor Vazão Magnético-Indutivo 0,1-25 l/min, IO-Link, 16bar

Verificar se o trecho de tubulação está despressurizado.
Limpar as roscas da conexão Rc 1/2 e aplicar vedação adequada.
Rosquear o sensor na tubulação garantindo o alinhamento correto.
Realizar a conexão elétrica conforme diagrama de pinagem do datasheet.
Verificar se o sensor está totalmente preenchido por fluido para evitar bolhas.
Parametrizar o sensor via IO-Link ou interface local conforme a necessidade do processo.

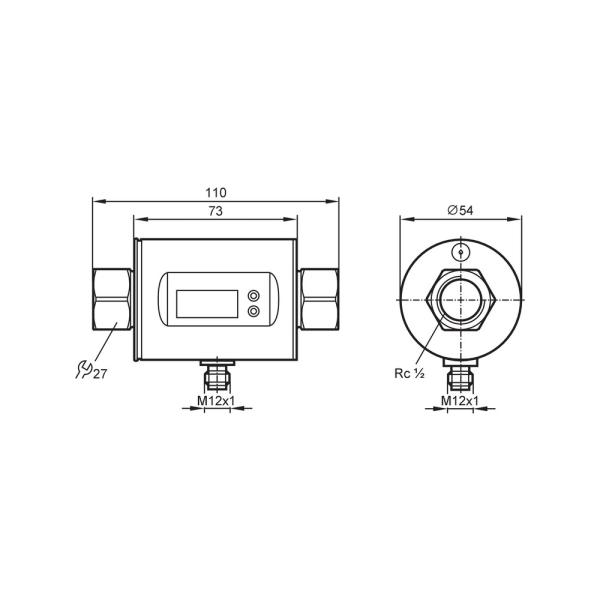

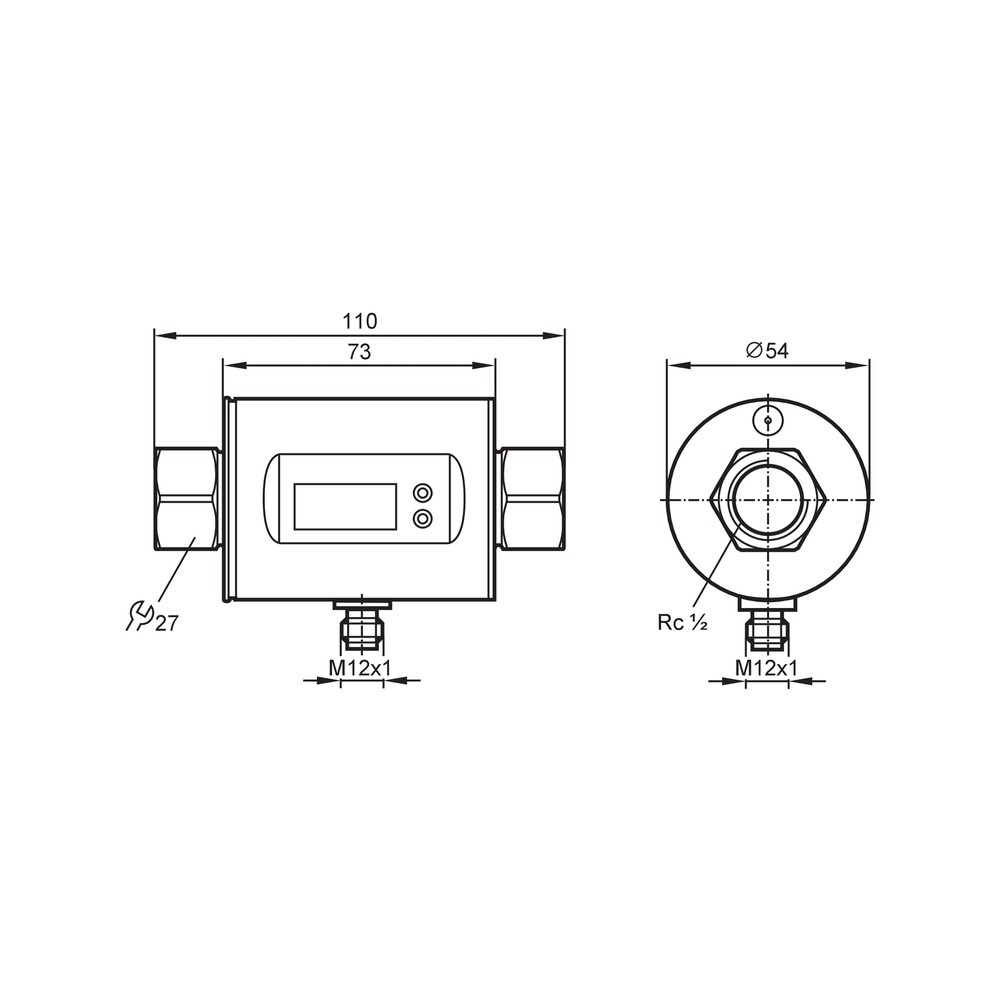

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de fluxo instável ou ruidosa.	Presença de bolhas de ar ou turbulência severa.	Verificar se a tubulação está completamente cheia e se há retificadores de fluxo instalados antes do sensor.
Sensor não detecta fluxo ou apresenta erro de medição zero.	Fluido não condutivo passando pelo sensor.	Confirmar a condutividade elétrica do fluido utilizado.
Ausência de sinal na saída analógica ou digital.	Falha na parametrização ou conexão.	Utilizar software IO-Link para verificar o estado operacional do dispositivo e integridade da cablagem.
Vazamento ou dano estrutural no invólucro.	Sobrepressão ou golpe de aríete.	Inspeção visual da carcaça e verificação das condições de pressão do sistema contra os limites de 16 bar.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico SM6500 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este sensor SM6500 da IFM?

O SM6500 é um sensor de vazão magnético-indutivo projetado para monitorar a taxa de fluxo de meios condutores líquidos em processos industriais.

Qual é a conexão física deste equipamento?

Este sensor possui uma conexão mecânica do tipo Rc 1/2 polegada, com rosca interna padrão DN15.

Posso utilizar este sensor para medir óleos ou fluidos não condutivos?

Não, este sensor opera baseado no princípio magnético-indutivo e requer um fluido com condutividade elétrica mínima para realizar a medição corretamente.

Qual é a pressão máxima suportada pelo SM6500?

A resistência nominal à pressão deste modelo é de 16 bar, não sendo indicado para sistemas que operem continuamente acima deste limite.

Por que a leitura do fluxo está instável?

Flutuações podem ser causadas pela presença de bolhas de ar no fluido, turbulência excessiva ou instabilidade na instalação mecânica; verifique se a tubulação está totalmente preenchida.

O que fazer se o sensor não enviar sinal de saída?

Verifique inicialmente a integridade dos cabos e a alimentação elétrica conforme o diagrama de pinagem, e utilize a interface IO-Link para diagnosticar falhas de hardware através do software de monitoramento.

Quais as vantagens de utilizar a interface IO-Link?

O IO-Link permite a parametrização remota, acesso a dados de diagnóstico em tempo real e a transmissão digital da vazão, eliminando erros de conversão analógica.

Por que escolher este sensor em vez de um sensor de fluxo mecânico?

Diferente de sensores mecânicos com peças móveis como turbinas, este modelo magnético-indutivo não possui partes em movimento, reduzindo drasticamente o desgaste e a necessidade de manutenção.

Quais cuidados tomar na instalação hidráulica?

Deve ser instalado em trechos de tubulação retos, evitando curvas ou válvulas logo antes da entrada, para garantir um perfil de fluxo laminar e medição precisa.

Este produto tem procedência garantida?

Sim, este sensor é fabricado pela IFM, e o faturamento é realizado diretamente pelo fornecedor, garantindo a procedência do produto.

GLOSSÁRIO TÉCNICO

Magnético-indutivo

Princípio de medição baseado na Lei de Faraday, onde uma tensão é induzida em um condutor (o fluido) movendo-se através de um campo magnético (Ref.: Princípio de medição).

IO-Link

Protocolo de comunicação industrial ponto a ponto para sensores e atuadores que permite transmissão digital de dados e diagnóstico (Ref.: Interface de comunicação).

DN15

Diâmetro nominal da tubulação de 15 mm, indicando o tamanho padrão da conexão (Ref.: Norma ISO/DIN).

PNP/NPN

Tipos de configuração de saída de transistor para comutação de sinais elétricos (Ref.: Níveis de sinal).

Rc 1/2

Rosca cônica interna padrão ISO 7-1 para vedação em conexões hidráulicas (Ref.: Padrão de rosca).
