Sensor de Vazão IFM SM6120 - 0,05-35 l/min IO-Link

Pré-visualizar: SM6120 IFM - Sensor Vazão IFM Medição vazão 0,05-35l/min, IO-Link, G1/2

SM6120 IFM - Sensor Vazão IFM Medição vazão 0,05-35l/min, IO-Link, G1/2

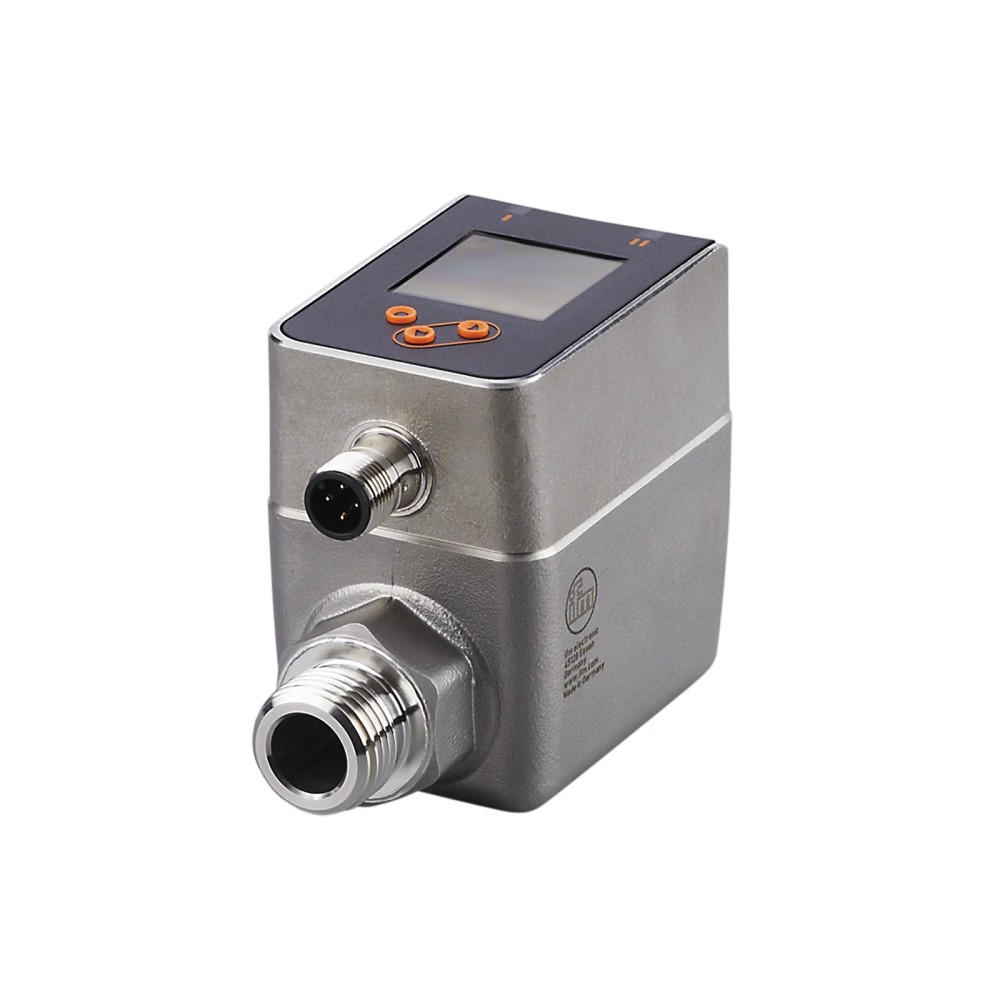

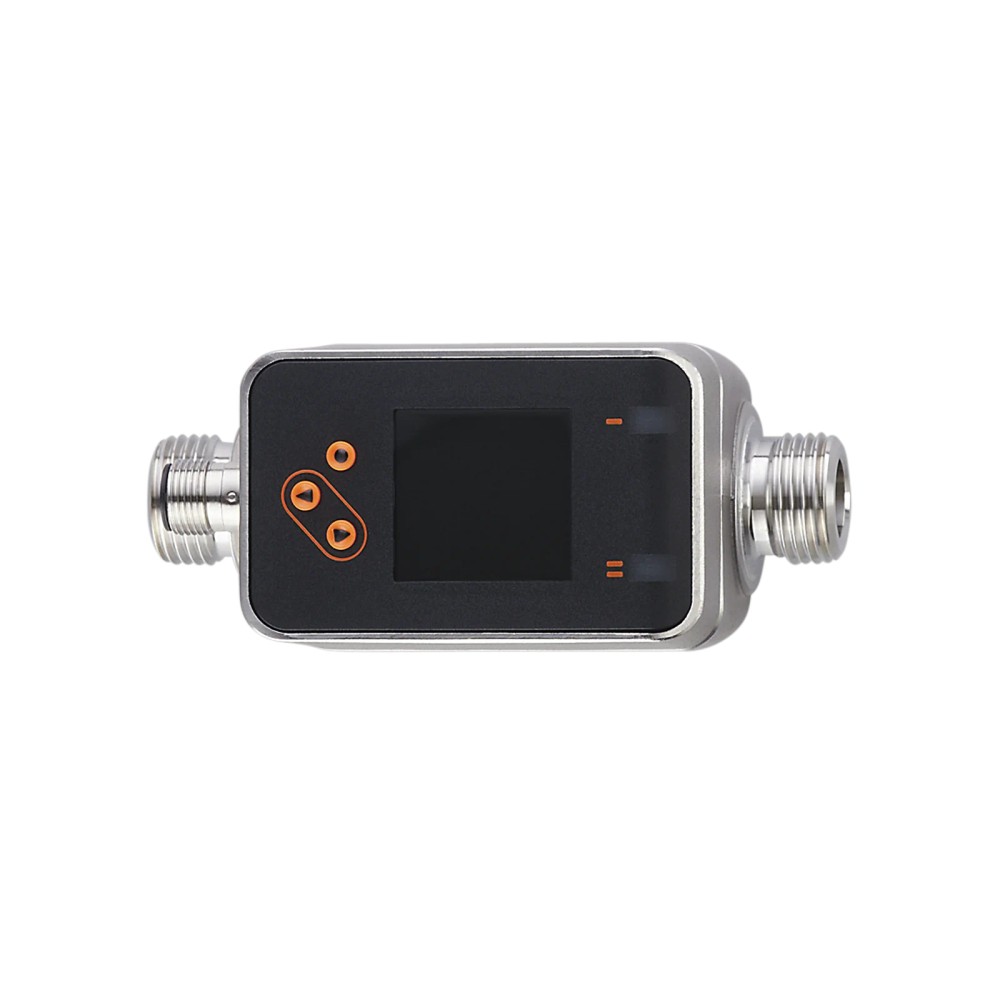

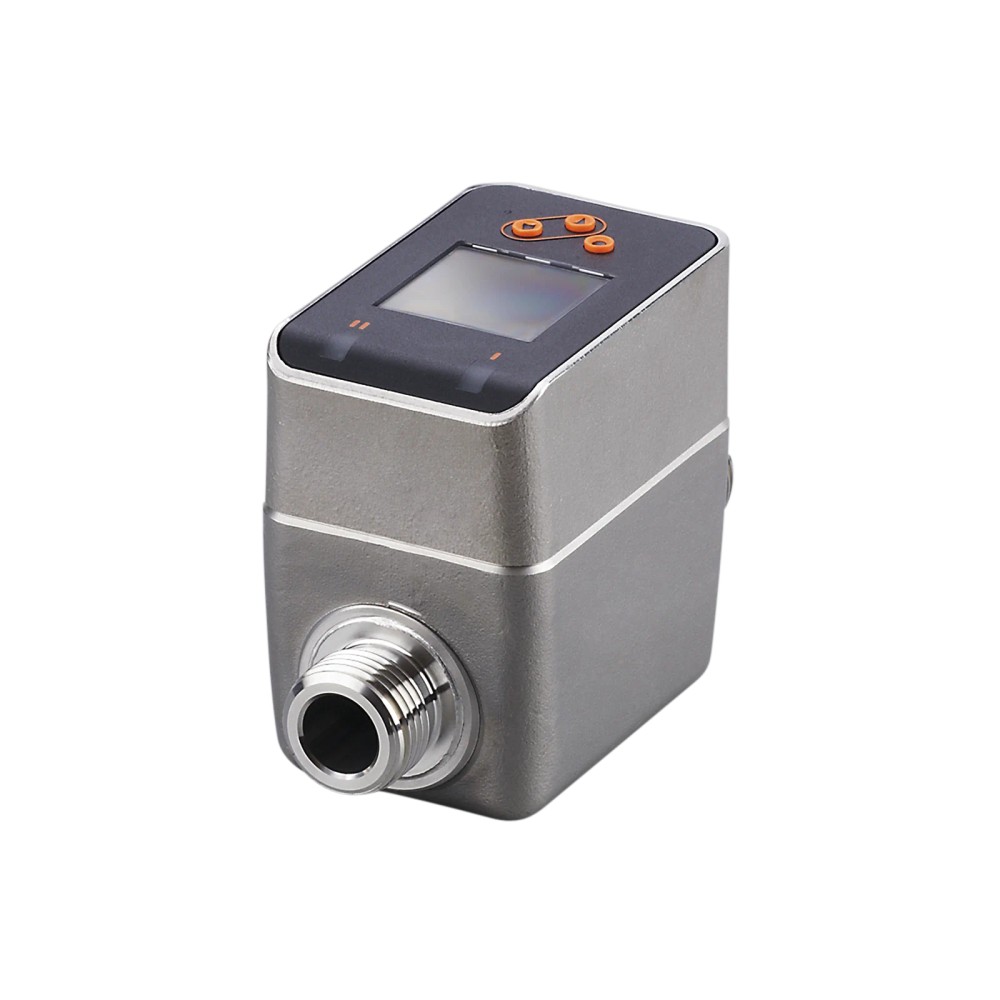

Imagem meramente ilustrativa

R$ 6.736,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SM6120
EAN: 4021179314985
NCM do produto: 90261011

Destaques do Produto Faixa de Medição...mais

Fechar menu

Saiba mais sobre: "SM6120 IFM - Sensor Vazão IFM Medição vazão 0,05-35l/min, IO-Link, G1/2"

Destaques do Produto

Faixa de Medição

0,05-35 l/min

Conexão de Processo

G 1/2

Tipo de Saída

Multifunção/IO-Link

Pressão Máxima

16 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de vazão magnético-indutivo IFM SM6120

O SM6120 é um sensor de vazão magnético-indutivo de alta precisão, ideal para monitoramento de líquidos condutores em processos industriais. Equipado com múltiplas saídas, incluindo IO-Link, oferece flexibilidade para integração em diversos sistemas de automação. Com alcance de 0,05 a 35 l/min e resistência de até 16 bar, é uma solução robusta para gestão de fluidos.

PRINCIPAIS ESPECIFICAÇÕES

Código SKU	SM6120
Marca	IFM
Faixa de Vazão	0,05 - 35 l/min
Conexão	G 1/2
Pressão Limite	16 bar
Protocolo	IO-Link
Temperatura	-20 a 90 °C
Peso	709,55 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Água e soluções aquosas condutoras
Sistemas de refrigeração industrial
Monitoramento de vazão em linhas de processo fechadas
Aplicações que requerem integração IO-Link

⚠ Considere outro se precisa de:

Fluidos não condutores (ex: óleos isolantes, destilados)
Instalação em tubulações com vibração excessiva sem suporte
Ambientes com temperatura do fluido > 90 °C
Sistemas com pressão de trabalho > 16 bar

APLICAÇÕES E USO

Monitoramento de vazão em circuitos de refrigeração industrial.
Controle de fluxo de água tratada ou soluções químicas condutoras.
Integração em sistemas de automação via IO-Link para diagnóstico remoto.
Processos que exigem medição precisa de pulso ou frequência em ciclos repetitivos.

COMO ESCOLHER

Antes de comprar o Sensor de vazão magnético-indutivo IFM SM6120, verifique estes pontos:

Quando escolher este sensor

Indicado para líquidos condutores em tubulações de 1/2 polegada que necessitam de saídas digitais (PNP/NPN) e comunicação IO-Link integrada.

Quando buscar alternativas

Considere outras tecnologias se o fluido não for eletricamente condutor ou se a vazão superar os 35 l/min definidos nesta especificação.

ESPECIFICAÇÕES TÉCNICAS

Dados de Medição
Princípio de medição	Magnético-indutivo	Tecnologia baseada em campo magnético
Faixa de medição	0,05...35 l/min	Faixa operacional nominal

Dados Elétricos e de Processo
Saídas	PNP/NPN; analógico; pulso; frequência; IO-Link	Configurações de sinal disponíveis
Resistência à pressão	16 bar	Limite máximo de pressão do sistema

Dados Mecânicos
Conexão	G 1/2 rosca externa DN15	Padrão de conexão mecânica
Temperatura do fluido	-20...90 °C	Intervalo térmico de operação

COMPATIBILIDADE

Comunicação

• IO-Link

Conexões

Elétrica PNP/NPN, sinal de comutação, analógico, pulso, IO-Link, frequência

Processo G 1/2 rosca externa DN15

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Medição de água industrial	✓	Fluido condutor compatível com o princípio magnético-indutivo.
Medição de óleos lubrificantes	✗	Óleos não possuem condutividade suficiente para este princípio de medição.
Sistemas de automação IO-Link	✓	Possui protocolo nativo IO-Link para integração.

INSTALAÇÃO

Como instalar o Sensor de vazão magnético-indutivo IFM SM6120

Verificar a integridade do sensor e das roscas G 1/2.
Instalar em trecho de tubulação sem bolhas de ar.
Aplicar vedação adequada na rosca G 1/2 para evitar vazamentos.
Conectar o chicote elétrico conforme o diagrama de pinagem.
Configurar os parâmetros via IO-Link ou sinal analógico.
Executar teste de fluxo para validar a calibração no sistema.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de zero ou instabilidade constante.	Fluido não condutor ou presença de ar na tubulação.	Verificar se o fluido é condutor e purgar o ar do sistema.
Dano no vedante ou erro de medição.	Pressão superior a 16 bar.	Confirmar a pressão de operação com manômetro.
Sensor não identificado pelo master.	Erro de endereçamento ou falha de protocolo IO-Link.	Verificar o arquivo IODD e a configuração da porta do master.
Falha eletrônica ou desvio excessivo na medição.	Excesso de temperatura (> 90 °C).	Medir a temperatura real do fluido em relação ao limite do sensor.

DOCUMENTAÇÃO TÉCNICA

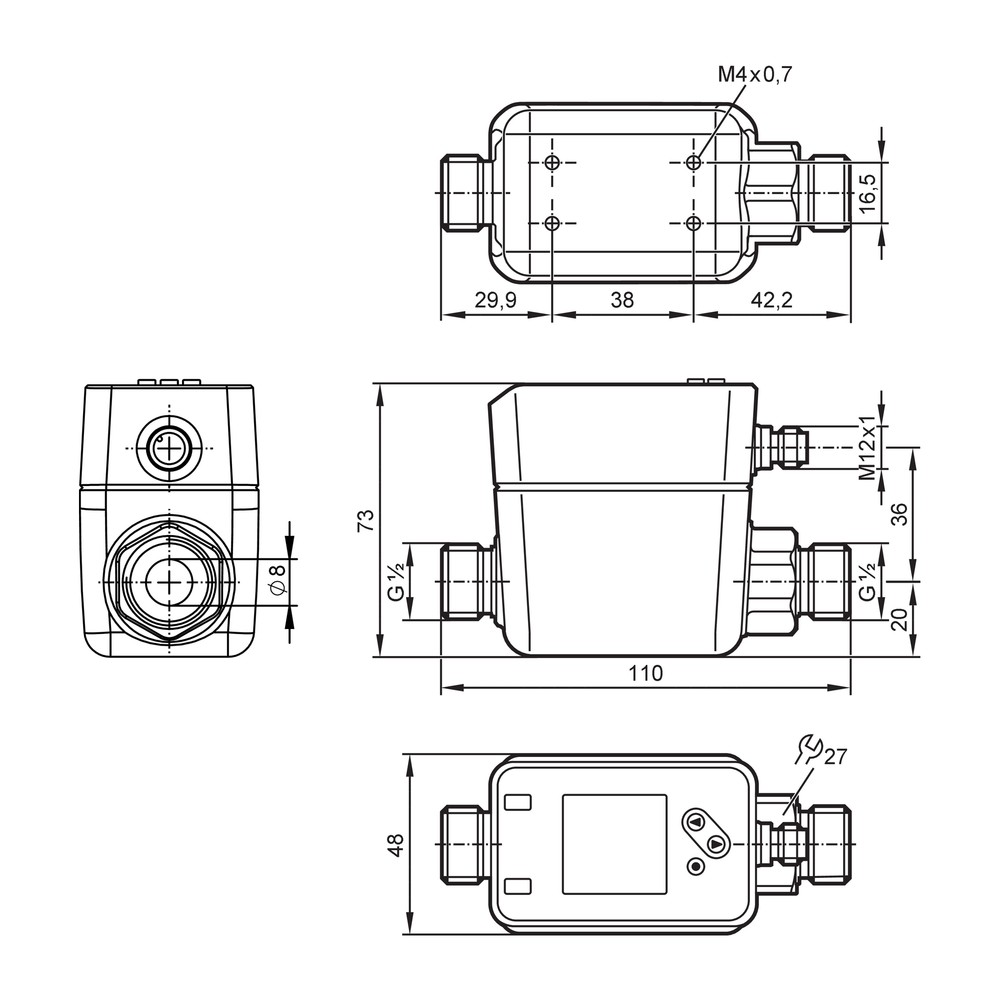

Datasheet SM6120 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de vazão SM6120 e para que serve?

O SM6120 é um sensor de vazão magnético-indutivo da IFM, projetado para medir o fluxo de líquidos condutores em aplicações industriais.

Quais são as principais opções de saída deste sensor?

O sensor oferece saídas versáteis incluindo PNP/NPN, sinal de comutação, analógico, pulso, IO-Link e frequência.

O sensor pode ser utilizado para medir vazão de óleo?

Ele não é adequado para fluidos não condutores, como óleos ou hidrocarbonetos, pois a tecnologia magnético-indutiva requer condutividade elétrica no meio.

Quais são as limitações de temperatura e pressão para este sensor?

Não deve ser operado acima de 90 °C ou com pressões superiores a 16 bar, o que pode causar falhas de vedação ou danos permanentes ao sensor.

O que fazer se o sensor apresentar leituras erráticas?

Sintomas como leituras instáveis ou erro de comunicação IO-Link podem indicar presença de bolhas de ar ou depósitos no tubo de medição.

Como diagnosticar falhas de medição no início da instalação?

Verifique primeiramente a fiação conforme o diagrama do manual e confirme se a condutividade do fluido está dentro dos parâmetros operacionais.

Por que escolher este modelo em vez de um sensor mecânico tradicional?

O SM6120 oferece versatilidade multifuncional (IO-Link + saídas analógicas/digitais), sendo superior a sensores de vazão mecânicos simples que possuem partes móveis.

Este modelo é indicado para sistemas com automação IO-Link?

Para aplicações que exigem monitoramento remoto e diagnóstico avançado, este modelo com IO-Link é a recomendação técnica ideal.

Quais cuidados tomar na instalação do sensor?

A instalação requer alinhamento correto com a tubulação G 1/2 e deve-se evitar a instalação em pontos onde possam ocorrer acúmulos de ar.

Como funciona a procedência e a logística de entrega deste item?

A IFM realiza a logística de despacho e entrega, assegurando a rastreabilidade e a procedência direta do fabricante.

GLOSSÁRIO TÉCNICO

Magnético-indutivo

Princípio de medição baseado na Lei de Faraday, onde um campo magnético gera tensão em um fluido condutor em movimento.

IO-Link

Protocolo de comunicação digital ponto-a-ponto para sensores e atuadores, permitindo parametrização e diagnóstico avançado.

PNP/NPN

Tipos de saída de transistor para sinais de comutação que determinam a lógica de ativação (source/sink) do sensor.

DN15

Diâmetro Nominal 15, correspondente à bitola da conexão de processo G 1/2.

Condutividade

Propriedade física necessária para o funcionamento do sensor magnético-indutivo; sem ela, não há sinal.
