- Referência do fabricante: SM6004
- EAN: 4021179244930
- NCM do produto: 90261011
Destaques do Produto
Alcance
0,1 - 25...mais
Saiba mais sobre: "SM6004 IFM - Sensor Vazão IFM Monitoramento industrial 0,1-25l/min, G1/2, 16bar"
Destaques do Produto
Alcance
0,1 - 25 l/min
Conexão
G 1/2
Pressão Máx
16 bar
Tipo
Magnético-Indutivo
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o Sensor de Vazão Magnético-Indutivo IFM SM6004 0,1-25l/min G1/2 16bar
O sensor SM6004 é um dispositivo magnético-indutivo da ifm para o monitoramento preciso de vazão em processos industriais. Ele opera na faixa de 0,1 a 25 l/min com alta confiabilidade em fluidos condutores. Equipado com conexão G 1/2, é ideal para sistemas de monitoramento de líquidos onde a estabilidade do fluxo e a resistência a pressões de até 16 bar são cruciais.
PRINCIPAIS ESPECIFICAÇÕES
| SKU | SM6004 |
| Marca | ifm |
| Faixa de Medição | 0,1...25 l/min |
| Conexão | G 1/2 |
| Pressão Suportada | 16 bar |
| Temperatura | -10...70 °C |
| Sinal de Saída | Analógico |
| NCM | 9026.10.11 |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de água e soluções aquosas em processos industriais
- Sistemas com tubulação DN15 (G 1/2)
- Aplicações que exigem sinal analógico para PLC ou controladores de processos
⚠ Considere outro se precisa de:
- Fluidos não condutores (ex: óleos isolantes, hidrocarbonetos puros)
- Sistemas com pressão superior a 16 bar
- Temperaturas fora do intervalo -10 a 70 °C
- Aplicações em tubulações com presença frequente de ar ou gás
APLICAÇÕES E USO
- Monitoramento de vazão de água de resfriamento em máquinas industriais
- Controle de aditivos em processos químicos que utilizam fluidos condutores
- Sistemas de circulação de fluidos onde a medição analógica contínua é necessária
COMO ESCOLHER
Antes de comprar o Sensor de Vazão Magnético-Indutivo IFM SM6004 0,1-25l/min G1/2 16bar, verifique estes pontos:
Quando escolher o SM6004
Indicado para processos que requerem monitoramento de líquidos condutores (ex: água, soluções aquosas) com necessidade de sinal analógico simples.
Quando buscar alternativas
Considere sensores de outras tecnologias caso o fluido não seja condutor (como óleos de base mineral) ou se for necessário monitoramento com IO-Link ou display integrado.
ESPECIFICAÇÕES TÉCNICAS
| Dados de Medição | ||
|---|---|---|
| Tipo de produto | Sensor de vazão magnético-indutivo | Princípio físico de operação |
| Alcance de medição | 0,1...25 l/min | Faixa operacional validada |
| Condições Ambientais | ||
|---|---|---|
| Resistência à pressão | 16 bar | Limite mecânico de operação |
| Temperatura do fluido | -10...70 °C | Limites de temperatura para o meio medido |
| Dados Elétricos e Mecânicos | ||
|---|---|---|

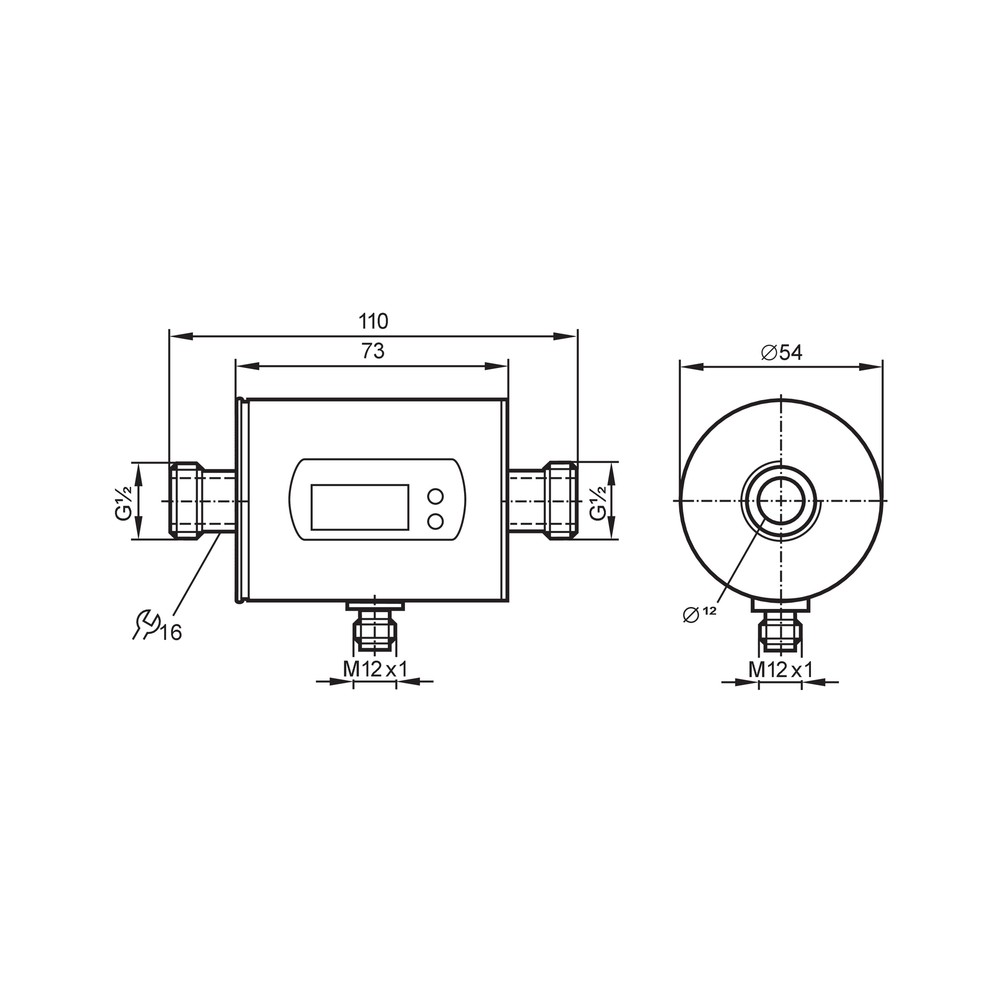

| Conexão | G 1/2 rosca externa DN15 | Interface mecânica de processo |
| Sinal | Analógico | Tipo de saída elétrica |
COMPATIBILIDADE
Comunicação
• Analógico
Conexões
Elétrica
Analógica (verificar esquema de fiação do manual)
Processo
G 1/2 rosca externa
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Monitoramento de água potável | ✓ | O fluido é condutor e está dentro da faixa de temperatura e pressão. |
| Monitoramento de óleo lubrificante | ✗ | Óleo é um fluido não condutor, inviabilizando o método magnético-indutivo. |
INSTALAÇÃO
Como instalar o Sensor de Vazão Magnético-Indutivo IFM SM6004 0,1-25l/min G1/2 16bar
- Desligue a alimentação do sistema antes da instalação.
- Verifique se o trecho da tubulação está dimensionado para rosca G 1/2.
- Aplique veda-rosca adequado, se necessário, evitando obstruções.
- Rosqueie o sensor na conexão garantindo o alinhamento correto.
- Conecte o cabo elétrico conforme o diagrama de fiação do manual.
- Realize o teste de fluxo para verificar a estabilidade do sinal.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Leitura oscilante ou incorreta | Bolhas de ar na tubulação | Verificar se o sensor está montado em um trecho onde a tubulação permanece cheia |
| Sensor não detecta fluxo (leitura zero) | Fluido não condutor | Confirmar se a condutividade elétrica do fluido é compatível com a tecnologia indutiva |
| Ausência de sinal analógico | Falha na conexão elétrica | Testar continuidade do cabo e conferir a pinagem no conector |
| Vazamento ou dano mecânico ao corpo do sensor | Pressão excedida | Verificar manômetro do sistema contra o limite de 16 bar |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor de vazão SM6004 da ifm?
O SM6004 é um sensor de vazão magnético-indutivo da ifm projetado para monitorar fluidos condutores em aplicações industriais, com alcance de medição de 0,1 a 25 l/min.
O que vem na embalagem ao comprar este sensor?
Ele acompanha o sensor de fluxo SM6004 com conexão G 1/2 rosca externa DN15, pronto para instalação conforme especificações do datasheet.
Posso usar este sensor para medir a vazão de óleo?
Este sensor não é adequado para fluidos não condutores, como óleos puros ou água destilada, que não permitem a indução magnética necessária para a medição.
Quais são as limitações de uso deste sensor?
O sensor não deve ser aplicado em sistemas onde a pressão nominal supere os 16 bar ou onde a temperatura do fluido ultrapasse a faixa de -10 a 70 °C.
Como diagnosticar uma leitura instável de vazão?
Se o sinal de saída analógico estiver instável ou ausente, a causa provável pode ser falha na fiação ou bolhas de ar no meio. Verifique a continuidade dos cabos e garanta que a tubulação esteja cheia e sem ar.
O que fazer se a medição estiver apresentando desvios?
Sintomas de erro de medição podem indicar contaminação nos eletrodos ou vibração excessiva. Verifique se o fluido está dentro dos parâmetros de condutividade e se o sensor está fixado rigidamente.
Devo escolher este modelo ou a versão com IO-Link?
O SM6004 é focado em medição analógica pura, enquanto versões da linha SM com IO-Link oferecem comunicação digital e diagnóstico avançado.
Este sensor é compatível com sistemas analógicos convencionais?
Sim, a escolha depende da necessidade de sinal analógico simples versus integração digital complexa em sistemas de controle distribuído.
Quais os cuidados na instalação do SM6004?
A instalação exige que o sensor seja montado em trecho de tubulação sem bolhas de ar, utilizando conexões G 1/2 adequadas para garantir estanqueidade conforme pressão de 16 bar.
O produto é original e qual a origem?
A ifm garante a procedência do produto; o faturamento e a entrega são realizados diretamente pela ifm, garantindo a originalidade do item SM6004.
GLOSSÁRIO TÉCNICO
Magnético-Indutivo
Princípio de medição baseado na Lei de Faraday, onde um condutor movendo-se em um campo magnético induz uma tensão proporcional à velocidade.
G 1/2
Padrão de rosca BSPP (cilíndrica) amplamente utilizado para conexão hidráulica de sensores industriais (Ref.: Conexão).
DN15
Diâmetro nominal da tubulação de 15 mm, correspondente à compatibilidade mecânica do sensor (Ref.: Conexão).
Sinal Analógico
Saída contínua de tensão ou corrente que varia conforme a grandeza física medida (vazão) (Ref.: Sinal).
Bar
Unidade de pressão. No SM6004, refere-se ao limite máximo de pressão de operação suportado (Ref.: Resistência à pressão).
