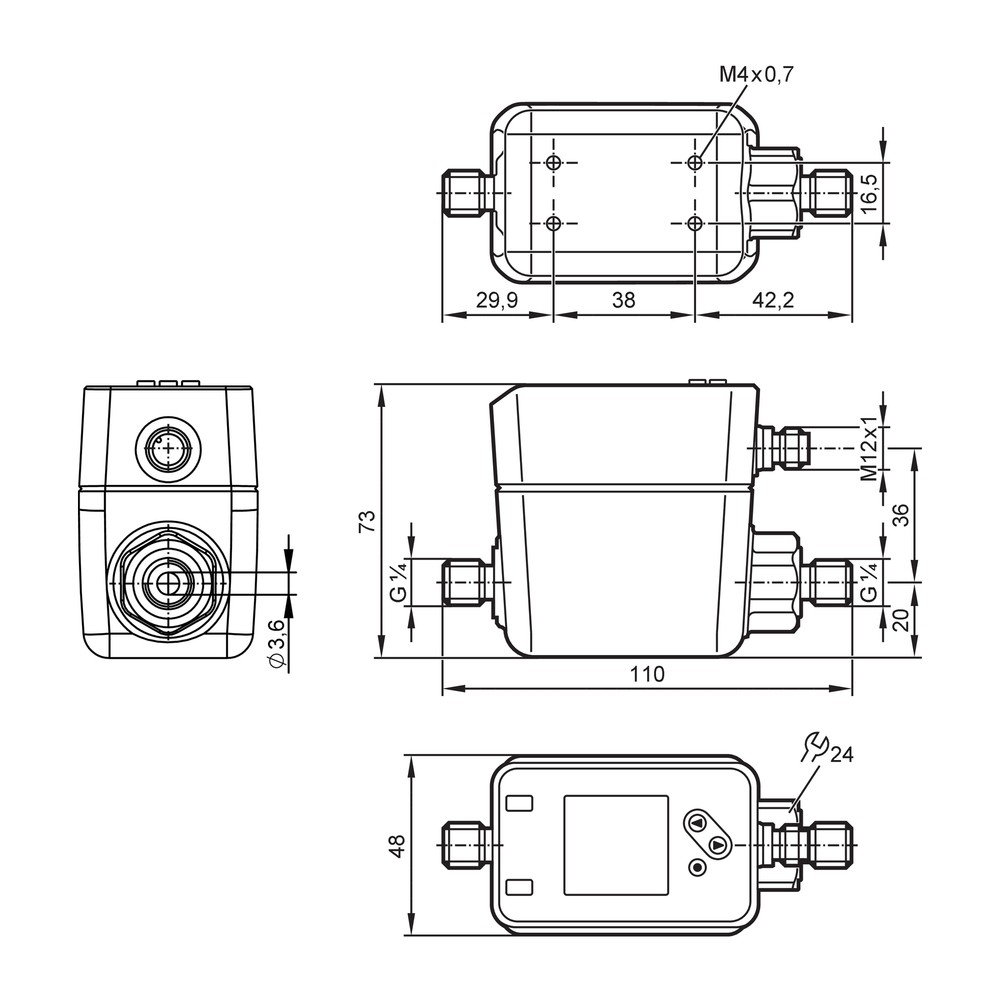

Imagem meramente ilustrativa

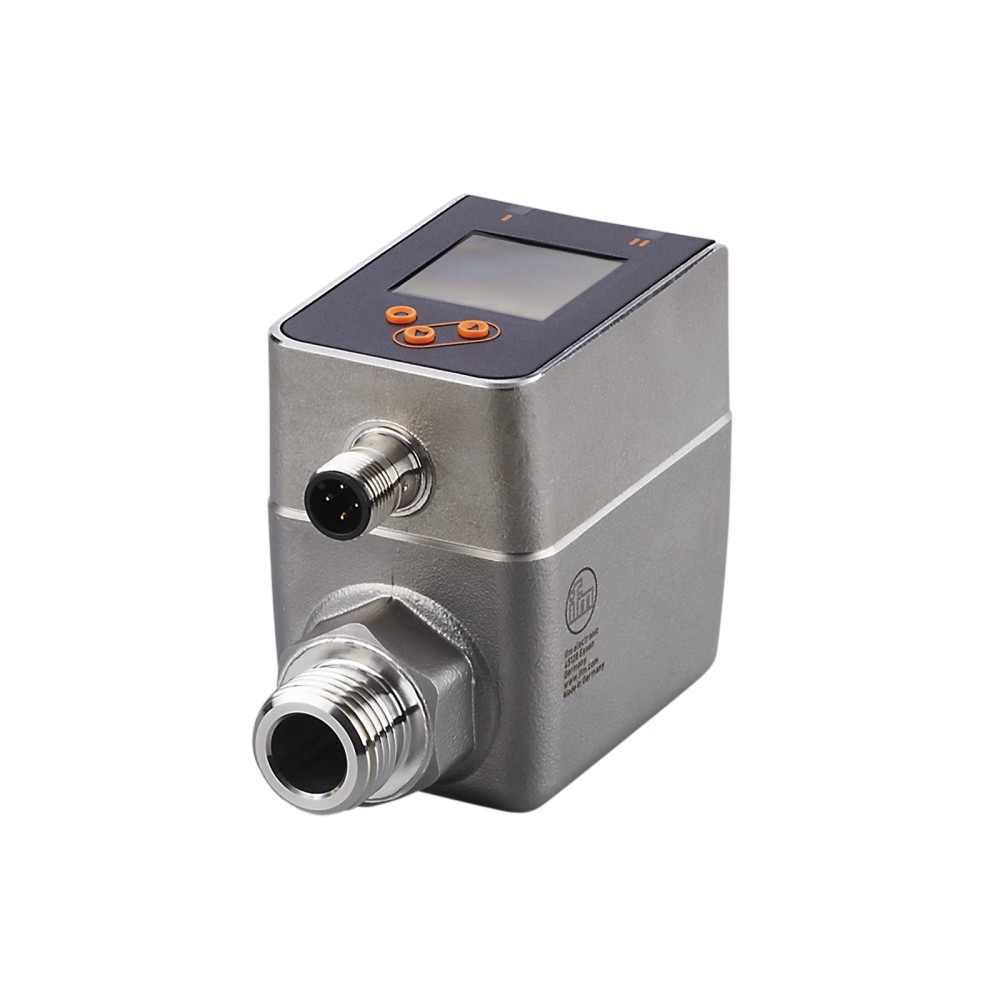

Imagem meramente ilustrativa

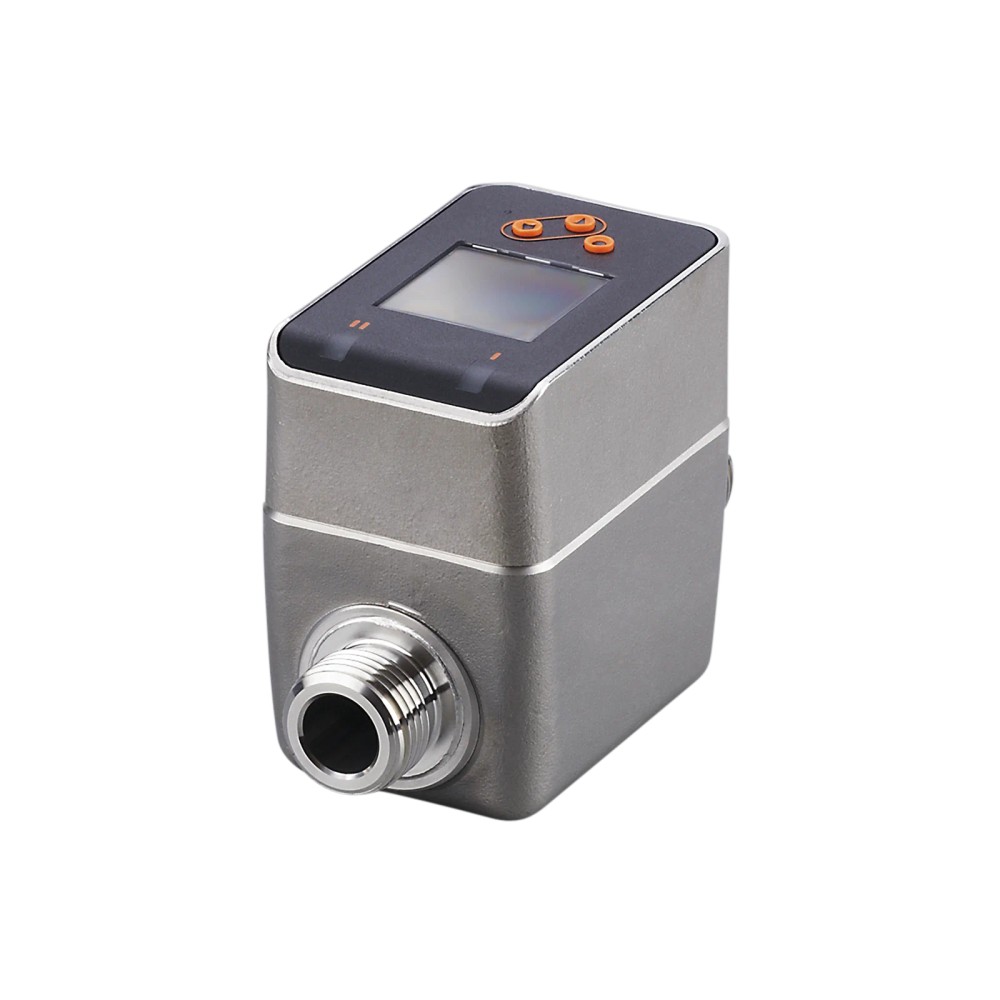

Imagem meramente ilustrativa

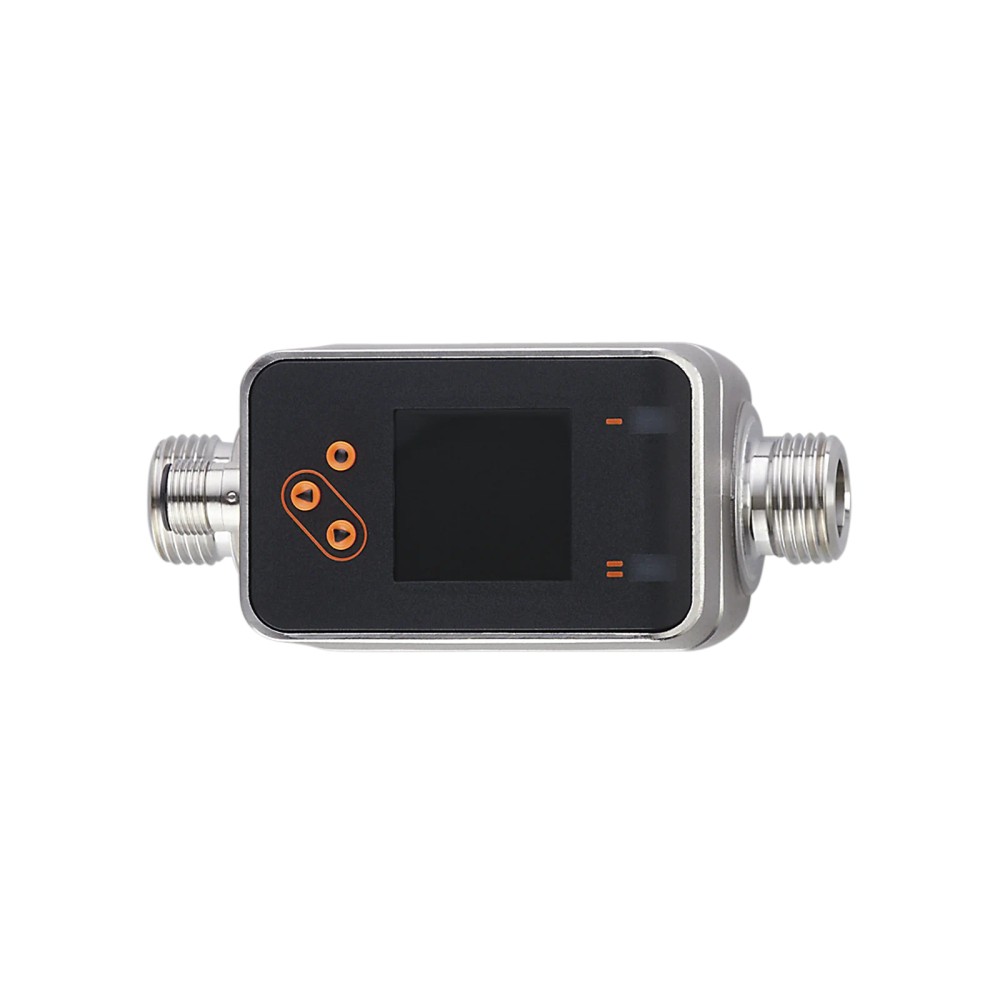

Imagem meramente ilustrativa
- Referência do fabricante: SM4120
- EAN: 4021179314923
- NCM do produto: 90261011
Destaques do Produto
Tipo de Medição...mais
Saiba mais sobre: "SM4120 IFM - Sensor Vazão IFM Monitoramento IO-Link, 16bar, G1/4"
Destaques do Produto
Tipo de Medição
Magnético-indutivo
Pressão Máxima
16 bar
Conexão
G 1/4
Interface
IO-Link / Analógica / Digital
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o SM4120 IFM - Sensor Vazão IFM Monitoramento IO-Link, 16bar, G1/4
O SM4120 é um sensor de vazão magnético-indutivo da IFM, projetado para monitoramento preciso de líquidos condutivos em processos industriais. Equipado com IO-Link, oferece saídas versáteis (PNP/NPN, analógica, pulso, frequência) para ampla integração. Opera em temperaturas de -20 a 90 °C e suporta pressões de até 16 bar, com conexão mecânica G 1/4.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | IFM |
| Part Number | SM4120 |
| Tipo | Magnético-indutivo |
| Resistência a Pressão | 16 bar |
| Conexão Processo | G 1/4 |
| Temperatura Fluido | -20...90 °C |
| Protocolo | IO-Link |
| Saídas | PNP/NPN, Analógica, Pulso |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Água industrial
- Soluções aquosas condutivas
- Sistemas de refrigeração e lubrificação base água
- Monitoramento de circuitos de lavagem e enxágue
⚠ Considere outro se precisa de:
- Fluidos não condutivos (ex: óleos puros, hidrocarbonetos)
- Fluidos com partículas abrasivas que possam danificar o revestimento interno
- Aplicações com pressão superior a 16 bar
- Instalação em locais com vibração mecânica severa sem suporte adequado
APLICAÇÕES E USO
- Monitoramento de vazão em circuitos de refrigeração industrial.
- Medição de consumo em linhas de água desmineralizada ou soluções condutivas.
- Automação de processos de lavagem industrial onde o fluido possui condutividade.
- Sistemas de lubrificação monitorados via protocolos digitais (IO-Link).
COMO ESCOLHER
Antes de comprar o SM4120 IFM - Sensor Vazão IFM Monitoramento IO-Link, 16bar, G1/4, verifique estes pontos:
Quando utilizar o SM4120
Ideal para processos que exigem versatilidade de sinal (analógico e digital/IO-Link simultâneos) em fluidos condutivos até 90 °C e 16 bar.
Quando evitar este modelo
Não utilize se o fluido for um óleo isolante ou não condutivo, ou se a pressão de operação do sistema for superior a 16 bar.
ESPECIFICAÇÕES TÉCNICAS
| Dados Operacionais | ||
|---|---|---|
| Tipo de sensor | Magnético-indutivo | Princípio de funcionamento para fluidos condutivos |
| Temperatura do fluído | -20...90 °C | Faixa operacional recomendada |
| Resistência à pressão | 16 bar | Limite máximo suportado pelo corpo do sensor |
| Especificações Elétricas e Mecânicas | ||
|---|---|---|
| Conexão de processo | G 1/4 rosca externa DN6 | Interface mecânica de montagem na tubulação |
| Saídas | PNP/NPN, sinal de comutação, sinal analógico, sinal de pulso, IO-Link, sinal de frequência | Flexibilidade de interface com CLP |
COMPATIBILIDADE
Comunicação
• IO-Link
Conexões
Elétrica
Conector M12 (conforme padrão IFM)
Processo
G 1/4 rosca externa DN6
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Fluido condutivo (ex: água) | ✓ | A tecnologia magnético-indutiva requer condutividade do meio. |
| Fluido não condutivo (ex: óleo) | ✗ | O princípio magnético-indutivo não opera sem condutividade. |
| Pressão de 10 bar | ✓ | Dentro da especificação limite de 16 bar. |
INSTALAÇÃO
Como instalar o SM4120 IFM - Sensor Vazão IFM Monitoramento IO-Link, 16bar, G1/4
- Desenergizar o sistema antes da instalação elétrica.
- Limpar as roscas da tubulação para evitar contaminação.
- Instalar o sensor garantindo que a seta de fluxo no corpo aponte na direção do movimento do fluido.
- Apertar a conexão G 1/4 aplicando o torque recomendado.
- Conectar o cabo elétrico conforme o diagrama de pinagem do datasheet.
- Configurar os parâmetros via software IO-Link, se necessário.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Ausência de leitura ou valores instáveis. | Fluido não condutivo ou presença de bolhas de ar. | Verificar condutividade do fluido e garantir a purga total do ar na tubulação. |
| Saída de sinal não aciona. | Falha na parametrização ou wiring incorreto. | Conferir o esquema de pinagem e as configurações de saída (PNP/NPN) no mestre IO-Link. |
| Desvio na precisão da medição. | Acúmulo de sedimentos ou incrustações. | Realizar inspeção visual e limpeza do canal interno conforme manual. |
| Dano físico ou vazamento no corpo do sensor. | Pressão excedendo o limite operacional. | Verificar a pressão de linha do sistema versus o limite de 16 bar. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor de vazão SM4120?
Este é um sensor de vazão magnético-indutivo da marca IFM, modelo SM4120, projetado para monitorar fluxos em aplicações industriais com precisão.
Quais tipos de saída este sensor oferece?
Ele fornece saídas versáteis como PNP/NPN, sinal de comutação, analógico, pulso, IO-Link e sinal de frequência, permitindo integração direta em sistemas de automação.
Existe alguma restrição quanto ao tipo de fluido?
Este sensor não deve ser utilizado em fluidos que contenham sólidos abrasivos ou particulados metálicos em suspensão, que podem danificar o canal de medição.
Posso utilizar este sensor em sistemas de alta pressão?
Não, este modelo SM4120 é específico para monitoramento de vazão e não é projetado para operar em ambientes com pressões superiores a 16 bar.
Como diagnosticar uma falha de leitura no sensor?
Se não houver leitura de vazão, verifique primeiro a integridade das conexões elétricas e a alimentação de tensão, seguidas pela confirmação do fluxo real na tubulação.
O que causa leituras instáveis no sensor?
Sintomas como leituras instáveis ou erros de comutação frequentes podem indicar presença de bolhas de ar no fluido ou vibrações excessivas na tubulação; verifique a montagem e a purga do sistema.
Por que escolher a tecnologia magnético-indutiva em vez de mecânica?
Este sensor utiliza tecnologia magnético-indutiva, sendo ideal para líquidos condutivos, enquanto sensores de turbina ou mecânicos são mais dependentes da viscosidade e manutenção de partes móveis.
O que vem na caixa do produto?
O sensor acompanha o corpo do dispositivo pronto para instalação G 1/4; conectores e cabos de conexão devem ser adquiridos separadamente conforme a necessidade da infraestrutura local.
Quais cuidados tomar na instalação?
A instalação deve garantir o alinhamento da seta indicadora de fluxo no corpo do sensor com a direção real do fluido, evitando trechos com turbulência excessiva antes da entrada.
Qual a procedência deste componente?
A origem do produto é a IFM, garantindo procedência e conformidade com os padrões industriais de automação exigidos para este tipo de instrumentação.
GLOSSÁRIO TÉCNICO
Magnético-indutivo
Princípio de medição baseado na Lei de Faraday, onde um fluido condutivo passa por um campo magnético, gerando uma tensão proporcional à velocidade de fluxo.
IO-Link
Protocolo de comunicação ponto-a-ponto padronizado para sensores e atuadores, permitindo parametrização e diagnóstico remoto.
PNP/NPN
Tipos de configuração de saída de comutação que determinam a lógica de sinal (comutação positiva ou negativa) do sensor.
DN6
Diâmetro nominal da conexão, referente a um diâmetro interno de referência de 6mm para o canal de fluxo.
Sinal Analógico
Saída de sinal contínuo (geralmente corrente ou tensão) cujo valor é proporcional à grandeza medida.
