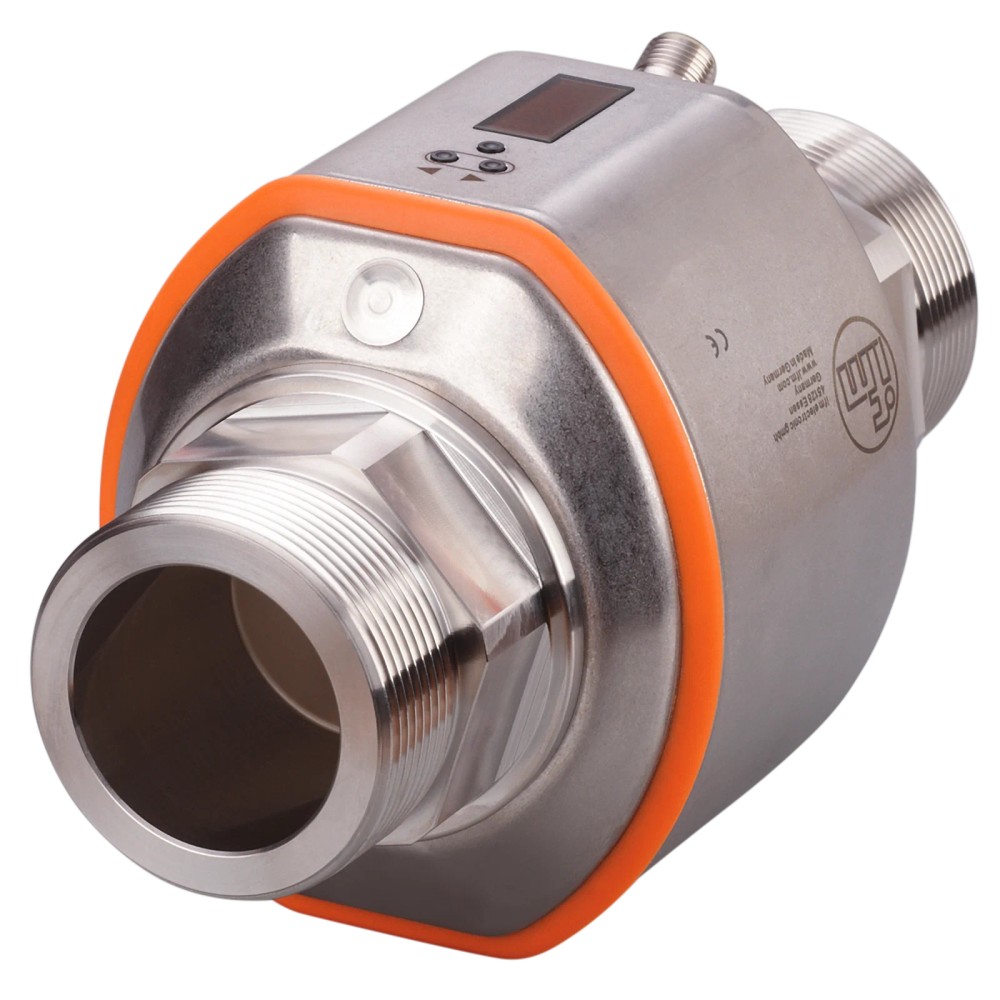

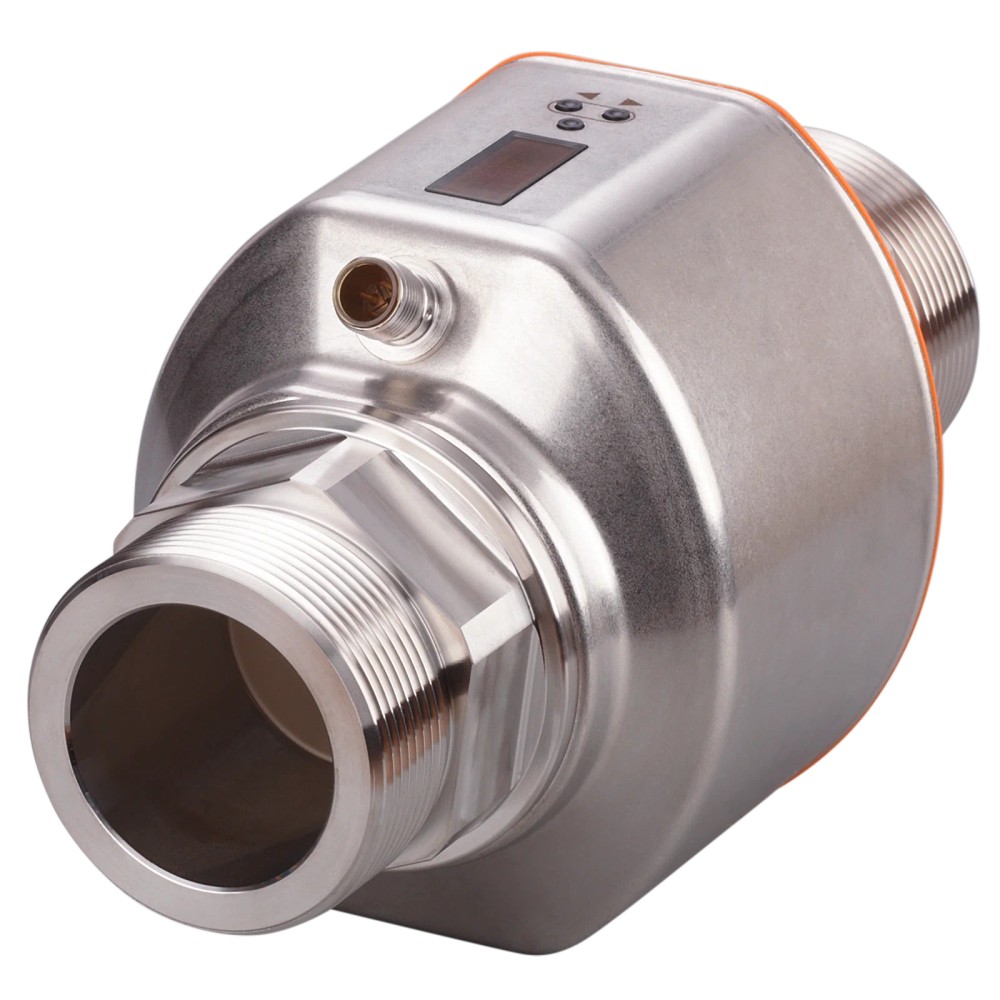

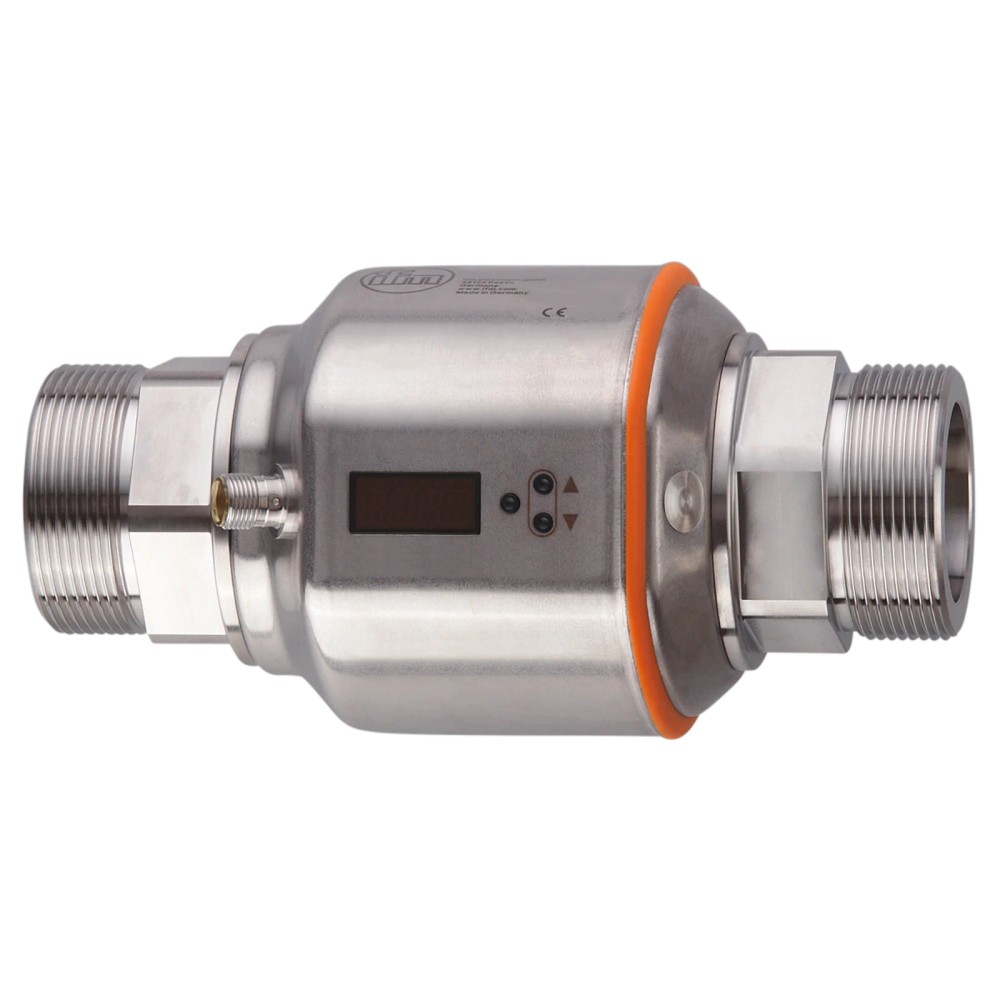

Sensor de Vazão Magnético-Indutivo IFM SM2100

Pré-visualizar: SM2100 IFM - Sensor Vazão IFM Medição industrial 5-600 l/min, G2, IO-Link

SM2100 IFM - Sensor Vazão IFM Medição industrial 5-600 l/min, G2, IO-Link

Imagem meramente ilustrativa

R$ 11.588,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SM2100
EAN: 4021179272742
NCM do produto: 90261011

Destaques do Produto Faixa de vazão 5 a...mais

Fechar menu

Saiba mais sobre: "SM2100 IFM - Sensor Vazão IFM Medição industrial 5-600 l/min, G2, IO-Link"

Destaques do Produto

Faixa de vazão

5 a 600 l/min

Conexão de processo

G 2, rosca externa DN50

Temperatura do fluido

-10 a 90 °C

Resistência à pressão

16 bar

Comunicação e sinais

IO-Link; PNP/NPN, analógico, comutação, pulso e frequência

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Vazão Magnético-Indutivo IFM SM2100, 5 a 600 l/min, G 2 DN50, IO-Link

O IFM SM2100 é um sensor magnético-indutivo para medição de vazão. Foi especificado para uma faixa de 5 a 600 l/min, com fluido entre -10 e 90 °C e resistência à pressão de até 16 bar. Possui conexão de processo G 2 com rosca externa DN50 e oferece sinais PNP/NPN, analógico, de comutação, pulso, frequência e IO-Link.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Magnético-indutivo
Função	Medição de vazão
Faixa de medição	5 a 600 l/min
Temperatura do fluido	-10 a 90 °C
Resistência à pressão	16 bar
Conexão de processo	G 2, rosca externa DN50
Sinais disponíveis	PNP/NPN, comutação, analógico, pulso, frequência e IO-Link
Marca e modelo	IFM SM2100
GTIN	4021179272742

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações cujo fluido e condições de processo estejam dentro da faixa informada de -10 a 90 °C e até 16 bar.
Linhas em que a faixa de vazão necessária esteja entre 5 e 600 l/min.
Sistemas projetados para conexão de processo G 2 com rosca externa DN50 e que utilizem os sinais disponíveis do sensor.

⚠ Considere outro se precisa de:

Não selecionar para condições de vazão abaixo de 5 l/min ou acima de 600 l/min.
Não selecionar se a temperatura do fluido exceder -10 a 90 °C ou a pressão superar 16 bar.
Não presumir compatibilidade mecânica com conexões diferentes de G 2 rosca externa DN50 sem validar adaptadores e requisitos de instalação.

APLICAÇÕES E USO

Medição de vazão em linha quando a faixa requerida estiver entre 5 e 600 l/min e as condições de temperatura e pressão estiverem nos limites informados. A adequação depende também da conexão G 2 rosca externa DN50 e da compatibilidade elétrica com o sistema de controle.
Integração a sistemas que utilizem IO-Link ou os sinais PNP/NPN, analógico, de comutação, pulso ou frequência listados na ficha; validar os requisitos elétricos e de configuração no datasheet.
A ficha não informa tipos de fluido compatíveis, materiais em contato com o fluido ou condições específicas de instalação. Verifique esses critérios com o fabricante antes de aplicar o sensor. As aplicações descritas são possibilidades condicionadas aos limites declarados, não uma lista de aplicações certificadas.

COMO ESCOLHER

Antes de comprar o Sensor de Vazão Magnético-Indutivo IFM SM2100, 5 a 600 l/min, G 2 DN50, IO-Link, verifique estes pontos:

Escolha o SM2100

Quando a faixa de processo requerida estiver entre 5 e 600 l/min, a temperatura do fluido entre -10 e 90 °C, a pressão não exceder 16 bar e a conexão prevista for G 2 rosca externa DN50.

Avalie outro modelo ou configuração

Se qualquer limite de vazão, temperatura ou pressão da aplicação ficar fora dos valores informados, ou se a conexão de processo necessária não corresponder a G 2 rosca externa DN50. Confirme no datasheet do fabricante os requisitos de saída e instalação da aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de sensor	Magnético-indutivo	Princípio de sensor informado na ficha do produto.
Função	Vazão	Função indicada para o SM2100.
Nome do produto	Sensor de vazão magnético-indutivo IFM SM2100	Identificação do produto.
Marca	IFM	Fabricante informado.
Modelo / SKU / Part Number	SM2100	Código de identificação informado.
GTIN	4021179272742	Identificador comercial informado.
Categoria	Sensores	Categoria indicada nos dados do anúncio.
NCM	9026.10.11	Classificação fiscal informada no conjunto de dados do produto.

Faixa de medição
Alcance de medição	5 a 600 l/min	Faixa de vazão informada para o produto.

Condições do processo
Temperatura do fluido	-10 a 90 °C	Intervalo informado para o fluido.
Resistência à pressão	16 bar	Valor de resistência à pressão informado; não exceder esse limite.

Conexão mecânica
Conexão de processo	G 2, rosca externa DN50	Conexão mecânica especificada para instalação no processo.

Sinais e comunicação
Sinais de saída e comunicação	PNP/NPN; sinal de comutação; sinal analógico; sinal de pulso; sinal de frequência; IO-Link	Tipos de sinal listados na ficha; detalhes elétricos e configuração devem ser conferidos no datasheet.

Dados logísticos informados
Peso	3163 g	Peso indicado nos atributos do catálogo; confirme a unidade e o valor com o fornecedor se forem críticos para o projeto.

COMPATIBILIDADE

Comunicação

• IO-Link

• Sinal PNP/NPN

• Sinal de comutação

• Sinal analógico

• Sinal de pulso

• Sinal de frequência

Conexões

Elétrica A ficha informa os sinais disponíveis, mas não especifica tipo de conector, pinagem, tensão de alimentação ou detalhes de ligação elétrica. Consulte o datasheet do fabricante antes de conectar ao controlador.

Processo G 2, rosca externa DN50.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Linha com faixa de vazão requerida entre 5 e 600 l/min, fluido entre -10 e 90 °C e pressão de até 16 bar.	✓	Esses valores estão dentro dos limites informados para o produto; confirme também a conexão de processo e a interface elétrica necessárias.
Instalação com conexão de processo G 2 rosca externa DN50.	✓	A conexão corresponde à especificação mecânica informada.
Controlador que utiliza IO-Link ou um dos sinais PNP/NPN, analógico, de comutação, pulso ou frequência.	✓	Esses sinais estão listados na ficha. A compatibilidade elétrica detalhada depende dos requisitos do controlador e deve ser validada no datasheet.
Processo que exige vazão abaixo de 5 l/min ou acima de 600 l/min.	✗	A condição fica fora da faixa de medição informada.
Processo com temperatura do fluido fora de -10 a 90 °C ou pressão superior a 16 bar.	✗	A condição ultrapassa os limites informados para temperatura ou resistência à pressão.
Sistema com conexão diferente de G 2 rosca externa DN50.	✗	A conexão não corresponde diretamente à conexão de processo especificada; eventual adaptação precisa ser validada para a instalação.

INSTALAÇÃO

Como instalar o Sensor de Vazão Magnético-Indutivo IFM SM2100, 5 a 600 l/min, G 2 DN50, IO-Link

Confirme que a faixa de vazão necessária está entre 5 e 600 l/min.
Verifique que a temperatura do fluido está entre -10 e 90 °C e que a pressão não ultrapassa 16 bar.
Confira se a conexão disponível corresponde a G 2 rosca externa DN50 e avalie a compatibilidade mecânica da instalação.
Consulte o desenho dimensional para verificar espaço e montagem antes de instalar.
Defina o sinal ou a comunicação requeridos e confira no datasheet os detalhes de ligação elétrica e configuração.
Após a montagem, verifique a conexão ao processo e confirme a leitura e os sinais no sistema de controle conforme a documentação do fabricante.

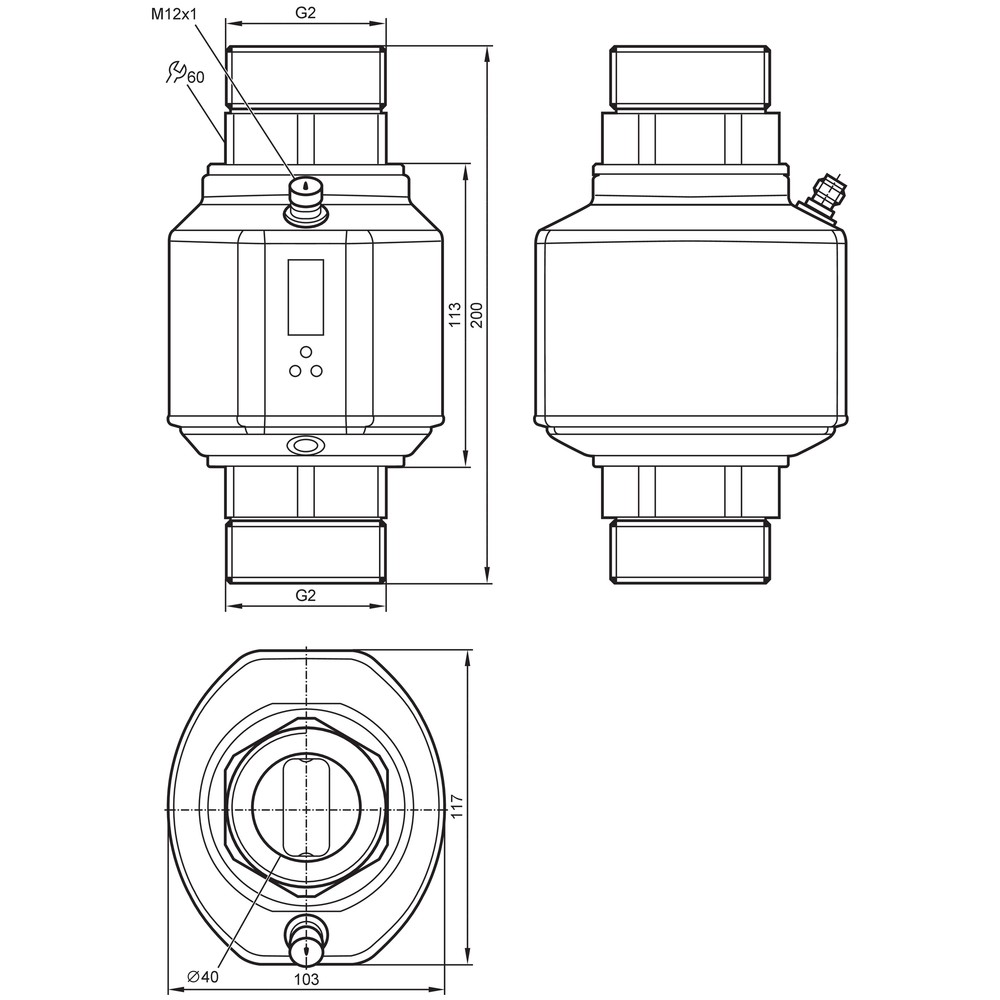

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema não registra vazão.	A vazão está fora da faixa informada, a conexão ao processo não está correta ou a integração elétrica não corresponde ao sinal utilizado.	Compare a condição de processo com a faixa de 5 a 600 l/min, inspecione a montagem G 2 DN50 e confira o tipo de sinal e a ligação conforme o datasheet.
O controlador não reconhece o sensor por IO-Link.	Configuração ou ligação da interface incompatível com o controlador; a ficha disponível não informa pinagem nem parâmetros de comunicação.	Confirme no datasheet a ligação e os requisitos de IO-Link do SM2100 e compare-os com a configuração do controlador.
A leitura não corresponde à condição esperada do processo.	A vazão pode estar fora da faixa de medição ou a instalação pode não atender aos requisitos aplicáveis, que não estão detalhados nos dados disponíveis.	Verifique a vazão real, a conexão mecânica e as instruções de instalação do fabricante antes de substituir o sensor.
O sensor apresenta falha após mudança nas condições do processo.	Temperatura do fluido ou pressão podem ter ultrapassado os limites informados.	Meça a temperatura e a pressão do processo e compare com os limites de -10 a 90 °C e 16 bar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM SM2100 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SM2100 e para que ele serve?

É um sensor magnético-indutivo destinado à medição de vazão. A faixa informada é de 5 a 600 l/min.

Quais sinais e comunicação estão disponíveis neste modelo?

A ficha lista PNP/NPN, sinal de comutação, analógico, pulso, frequência e IO-Link. Consulte o datasheet para detalhes de ligação e configuração.

O que acompanha o produto?

Os dados disponíveis identificam o sensor, mas não especificam acessórios ou itens inclusos. Confirme o conteúdo fornecido com o vendedor antes da compra.

Este sensor serve para uma linha que exige mais de 600 l/min?

Não, essa necessidade fica acima da faixa de medição informada para o SM2100. Procure uma opção cuja faixa cubra a vazão do processo.

Posso usar o SM2100 com fluido acima de 90 °C?

A ficha informa temperatura do fluido de até 90 °C. Não considere o produto adequado para temperatura superior sem confirmação formal do fabricante.

O sensor parou de indicar vazão; o que verifico antes de trocar?

Confira se a vazão está entre 5 e 600 l/min e se a conexão ao processo está montada corretamente. Depois, valide no datasheet a ligação e o sinal selecionado.

O controlador não recebe o sinal do sensor; qual pode ser a causa?

Pode haver incompatibilidade entre a ligação ou o tipo de sinal utilizado e a entrada do controlador. Compare a interface configurada com os sinais listados e consulte o datasheet para os detalhes elétricos.

Devo comprar o SM2100 ou um kit de instalação?

A ficha não informa a existência de kit nem quais acessórios seriam necessários. Confirme os itens inclusos e dimensione separadamente eventuais componentes de montagem conforme a instalação.

Como escolher entre este modelo e outro sensor de vazão?

Escolha o SM2100 se a aplicação atender à faixa de vazão, temperatura, pressão e conexão especificadas. Para condições fora desses limites ou conexão diferente, avalie outro modelo e confirme seus dados no fabricante.

Que cuidados devo ter na instalação?

Confira a conexão G 2 rosca externa DN50 e consulte o desenho dimensional e o datasheet antes da montagem. A ficha não detalha pinagem nem procedimento completo de instalação elétrica.

GLOSSÁRIO TÉCNICO

Sensor magnético-indutivo

Tipo de sensor indicado na ficha do SM2100 para medição de vazão (Ref.: Tipo de sensor).

Vazão

Volume de fluido que atravessa uma seção por unidade de tempo; neste produto, a faixa é informada em litros por minuto (Ref.: Alcance de medição).

IO-Link

Interface de comunicação listada entre os recursos do sensor; requisitos de ligação e configuração devem ser consultados no datasheet (Ref.: Especificações).

PNP/NPN

Tipos de sinal listados para a saída do sensor; a compatibilidade deve ser verificada com a entrada do controlador (Ref.: Especificações).

G 2 DN50

Identificação da conexão de processo especificada como rosca externa G 2 e DN50 (Ref.: Conexão).
