Sensor de Vazão Magnético-Indutivo IFM SM0505

Pré-visualizar: SM0505 IFM - Sensor de Vazão Magnético-Indutivo IFM Medição de vazão industrial 0,2-100 l/min G1

SM0505 IFM - Sensor de Vazão Magnético-Indutivo IFM Medição de vazão industrial 0,2-100 l/min G1

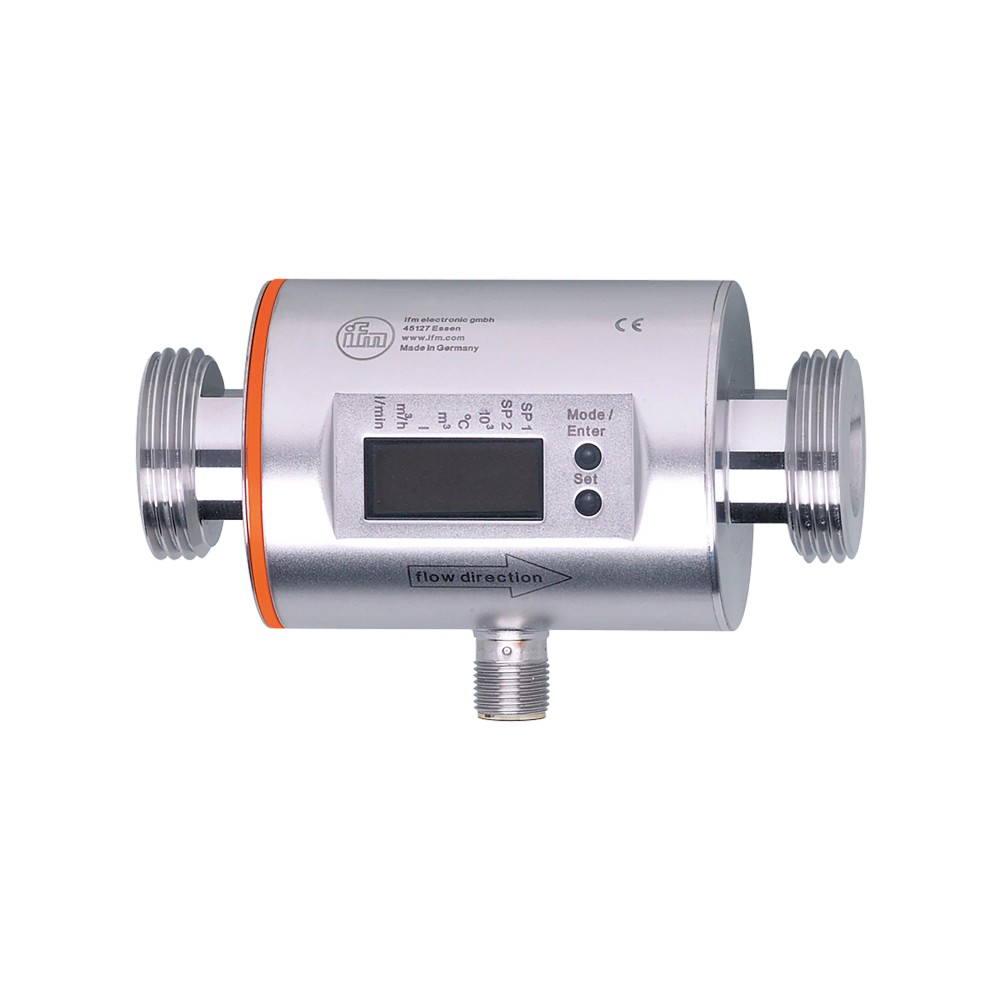

Imagem meramente ilustrativa

R$ 9.527,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SM0505
EAN: 4021179262446
NCM do produto: 90261011

Destaques do Produto Alcance 0,2 - 100...mais

Fechar menu

Saiba mais sobre: "SM0505 IFM - Sensor de Vazão Magnético-Indutivo IFM Medição de vazão industrial 0,2-100 l/min G1"

Destaques do Produto

Alcance

0,2 - 100 l/min

Conexão

G 1

Pressão

16 bar

Saída

Multiprotocolo

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SM0505 IFM - Sensor de Vazão Magnético-Indutivo 0,2-100 l/min G1

O sensor de vazão magnético-indutivo SM0505 é um dispositivo projetado para monitoramento preciso de fluidos condutivos em aplicações industriais. Operando na faixa de 0,2 a 100 l/min, ele suporta pressões de até 16 bar. Oferece alta flexibilidade de integração com saídas configuráveis como PNP/NPN, sinal analógico e pulso.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Magnético-indutivo
Range	0,2-100 l/min
Pressão	16 bar
Conexão	G 1
Temperatura	-10...70 °C
Saídas	PNP/NPN/Analógico/Pulso
SKU	SM0505
Marca	IFM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de refrigeração industrial com água ou misturas água-glicol
Processos industriais com fluidos condutivos
Monitoramento de vazão em linhas de utilidades

⚠ Considere outro se precisa de:

Fluidos com condutividade elétrica inferior ao mínimo especificado
Aplicações com picos de pressão acima de 16 bar
Tubulações onde o líquido não preenche totalmente a seção de medição

APLICAÇÕES E USO

Monitoramento de fluxo em circuitos de refrigeração
Controle de vazão em automação de processos industriais
Medição de consumo em linhas de fluidos condutivos

COMO ESCOLHER

Antes de comprar o SM0505 IFM - Sensor de Vazão Magnético-Indutivo 0,2-100 l/min G1, verifique estes pontos:

Escolha o SM0505 quando

Necessitar de um sensor multifuncional para fluidos condutivos com múltiplas opções de saída (analógica/digital) em uma única unidade.

Busque outra alternativa quando

A aplicação exigir a medição de fluidos não condutivos ou operar em pressões superiores a 16 bar.

ESPECIFICAÇÕES TÉCNICAS

Faixa de Medição e Pressão
Alcance de medição	0,2 - 100 l/min	Faixa de operação nominal permitida
Resistência à pressão	16 bar	Limite de pressão estática suportada pelo corpo

Dados Mecânicos
Princípio	Magnético-indutivo	Tecnologia de detecção utilizada
Conexão	G 1 rosca externa DN25	Interface mecânica de processo

Dados Elétricos e Ambientais
Saídas	PNP/NPN, sinal de comutação, sinal analógico, sinal de pulso	Tipos de sinais configuráveis para integração
Temperatura do fluído	-10 a 70 °C	Faixa de operação térmica permitida

COMPATIBILIDADE

Comunicação

• Sinal de comutação (PNP/NPN)

• Sinal analógico

• Sinal de pulso

Conexões

Elétrica Conector M12

Processo G 1 rosca externa (DN25)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Medição de água ou fluidos condutivos	✓	O sensor utiliza o princípio magnético-indutivo que requer condutividade mínima.
Medição de óleos não condutivos	✗	A tecnologia magnético-indutiva é incapaz de detectar fluidos isolantes.

INSTALAÇÃO

Como instalar o SM0505 IFM - Sensor de Vazão Magnético-Indutivo 0,2-100 l/min G1

Verificar o alinhamento da tubulação e a ausência de tensões mecânicas.
Limpar as roscas de conexão e aplicar selante se necessário.
Rosquear o sensor na conexão G 1 manualmente antes de usar ferramentas.
Apertar até o torque especificado no manual para garantir vedação.
Realizar a conexão elétrica utilizando o cabo M12 compatível.
Confirmar o preenchimento da tubulação com o fluido antes da operação.

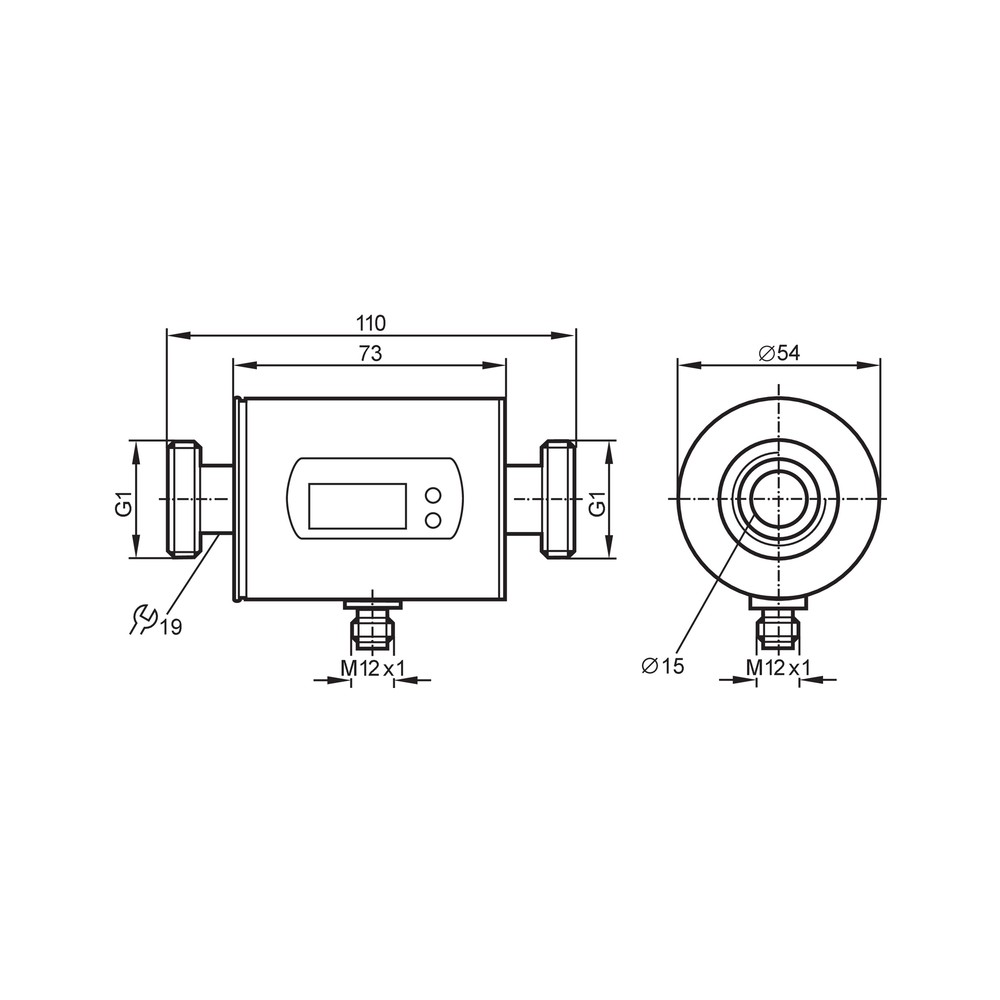

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de leitura de fluxo	Fluido não condutivo ou isolante	Verificar se o fluido possui condutividade elétrica mínima necessária
Leitura instável ou errática	Ar na tubulação	Confirmar se o tubo está totalmente preenchido com líquido
Sensor não energizado ou sem comunicação	Falha na conexão elétrica	Inspecionar cabos e pinagem do conector M12
Perda de fluido no ponto de instalação	Vazamento na rosca	Verificar torque de aperto e integridade da vedação na rosca G 1

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor SM0505 e qual sua finalidade?

O SM0505 é um sensor de vazão magnético-indutivo projetado para medir o fluxo de meios condutivos, ideal para sistemas de refrigeração e automação industrial.

Quais são as especificações técnicas mais importantes deste sensor?

Ele oferece alcance de 0,2 a 100 l/min, pressão máxima de 16 bar e versatilidade de saída (PNP/NPN, analógica e pulso).

Este sensor pode ser utilizado com qualquer tipo de líquido?

Este sensor não é adequado para fluidos não condutivos, como óleos puros ou água destilada, que não permitem a medição pelo princípio magnético-indutivo.

O SM0505 suporta sistemas de alta pressão acima de 16 bar?

Não, este modelo não suporta pressões superiores a 16 bar, o que poderia danificar a vedação e o corpo do sensor.

O que fazer se o sensor não apresentar leitura de fluxo?

Verifique a leitura no painel ou CLP. Se o valor estiver zero apesar do fluxo, confirme se o fluido possui a condutividade necessária para o princípio de medição.

Por que a leitura de vazão está oscilando?

Bolhas de ar na tubulação podem causar instabilidade. Certifique-se de que a tubulação esteja completamente cheia de líquido e sem bolsões de ar.

Este sensor é mais vantajoso que modelos mecânicos convencionais?

A escolha depende da necessidade de integração; o SM0505 oferece saídas versáteis (PNP/NPN/Analógica) em um único dispositivo, eliminando a necessidade de sensores dedicados para cada tipo de sinal.

Qual a diferença deste sensor para modelos de medição por turbina?

Comparado a modelos de turbina, o SM0505 não possui partes móveis, reduzindo o desgaste e a necessidade de manutenção em fluidos com partículas leves.

Quais cuidados devo ter na instalação do sensor?

Certifique-se de alinhar corretamente a rosca G 1, evitando esforços mecânicos excessivos na instalação para não comprometer a vedação.

Como é o suporte técnico e a procedência deste componente?

O SM0505 é um componente de automação industrial que requer instalação hidráulica e elétrica dedicada conforme o datasheet fornecido.

GLOSSÁRIO TÉCNICO

Magnético-Indutivo

Princípio de medição baseado na Lei de Faraday, onde um campo magnético induz uma tensão em um fluido condutivo em movimento. (Ref.: Tipo de sensor)

G 1

Padrão de rosca de tubo cilíndrica de 1 polegada, utilizado para conexão hidráulica de processo. (Ref.: Conexão)

PNP/NPN

Configurações de saída de transistor para comutação de sinais elétricos em automação. (Ref.: Especificações)

DN25

Diâmetro nominal da tubulação de 25 mm, correspondente à conexão G 1. (Ref.: Conexão)

Sinal Analógico

Sinal elétrico contínuo que varia proporcionalmente à vazão medida. (Ref.: Especificações)
