Controlador de Fluxo IFM SL5101

Pré-visualizar: SL5101 IFM - Controlador de Circulação de Ar IFM Monitoramento de Fluxo 100-1000 cm/s, Ø 23mm

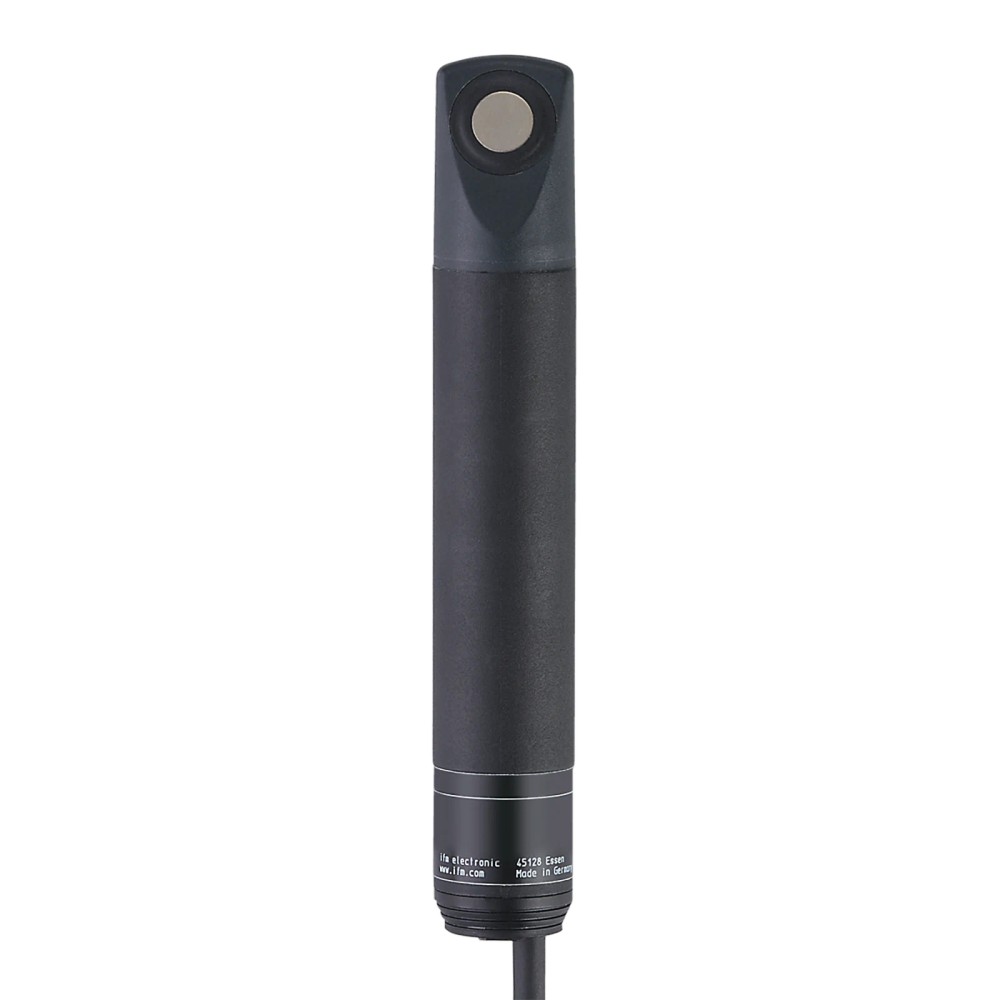

SL5101 IFM - Controlador de Circulação de Ar IFM Monitoramento de Fluxo 100-1000 cm/s, Ø 23mm

Imagem meramente ilustrativa

R$ 1.365,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SL5101
EAN: 4021179212663
NCM do produto: 90261019

Destaques do Produto Tipo de variável monitorada...mais

Fechar menu

Saiba mais sobre: "SL5101 IFM - Controlador de Circulação de Ar IFM Monitoramento de Fluxo 100-1000 cm/s, Ø 23mm"

Destaques do Produto

Tipo de variável monitorada

Circulação de ar

Faixa de ajuste

100...1000 cm/s

Conexão de processo

Adaptação de fixação Ø 23 mm

Alimentação

18...30 V DC

Conexão elétrica

Cabo de 2 m, 4 x 0,5 mm²

Saída

Sinal de comutação por relé

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Controlador de circulação de ar IFM SL5101, faixa de ajuste de 100 a 1000 cm/s, fixação Ø 23 mm

O IFM SL5101 é um controlador de circulação de ar com sinal de comutação para monitorar a presença de fluxo. O ponto de comutação é ajustado por potenciômetro, dentro da faixa de 100 a 1000 cm/s. Possui adaptação de fixação de Ø 23 mm e foi especificado para fluido entre -10 e 50 °C, com resistência à pressão de 1 bar.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	SL5101
Tipo	Controlador de circulação de ar
Sinal de saída	Sinal de comutação
Faixa de ajuste	100...1000 cm/s
Temperatura do fluido	-10...50 °C
Resistência à pressão	1 bar (0,1 MPa)
Adaptação de fixação	Ø 23 mm
Conexão elétrica	Cabo de 2 m, PUR; 4 x 0,5 mm²
Tensão de alimentação	18...30 V DC
Grau de proteção	IP 65

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de circulação de ar em instalações compatíveis com a faixa de ajuste de 100 a 1000 cm/s.
Aplicações com ponto de comutação ajustado por potenciômetro e sinal de comutação por relé.
Montagens cuja adaptação de fixação seja compatível com Ø 23 mm e cujas condições respeitem os limites especificados.

⚠ Considere outro se precisa de:

Não selecionar para fluidos fora da faixa especificada de -10 a 50 °C.
Não selecionar para aplicações com pressão acima da resistência especificada de 1 bar.
Não selecionar quando a aplicação exigir comunicação digital ou uma saída analógica: a ficha informa sinal de comutação.

APLICAÇÕES E USO

Monitoramento de circulação de ar em instalações cujo ponto de comutação possa ser ajustado dentro de 100...1000 cm/s; a ficha não identifica um setor ou equipamento específico.
Detecção da presença de fluxo em aplicações que aceitem sinal de comutação por relé; a função indicada energiza o relé quando há fluxo.
Aplicações com fluido entre -10 e 50 °C, pressão de até 1 bar e fixação compatível com Ø 23 mm. Essas são condições-limite da ficha, não uma certificação para um processo específico.
A ficha não especifica compatibilidade com gases ou misturas particulares, protocolo de comunicação ou saída analógica; validar esses requisitos no datasheet e no projeto da instalação.

COMO ESCOLHER

Antes de comprar o Controlador de circulação de ar IFM SL5101, faixa de ajuste de 100 a 1000 cm/s, fixação Ø 23 mm, verifique estes pontos:

Escolha o SL5101 quando

A aplicação requer monitoramento de circulação de ar com ajuste do ponto de comutação por potenciômetro, faixa de 100 a 1000 cm/s, fixação Ø 23 mm e alimentação dentro de 18...30 V DC.

Avalie outro tipo de produto quando

O sistema exigir saída analógica ou protocolo de comunicação, pois a ficha do SL5101 informa sinal de comutação. Verifique também outra opção se a instalação exceder os limites informados de temperatura do fluido, pressão ou geometria de fixação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Controlador de circulação de ar	Categoria funcional informada para o SL5101.
Modelo	SL5101	Identificação do produto.
Número de artigo / SKU	SL5101	Código de identificação do item.
GTIN	4021179212663	Identificador comercial informado na ficha.
Marca	IFM	Fabricante indicado no anúncio.
Sinal de saída	Sinal de comutação	Tipo de sinal informado; não é declarada saída analógica.

Faixa de medição e ajuste
Alcance de ajuste	100...1000 cm/s	Faixa de ajuste do ponto de comutação informada.
Sensibilidade máxima	100...400 cm/s	Parâmetro informado na ficha; consultar o datasheet para as condições de aplicação.
Ajuste do ponto de comutação	Por potenciômetro	Método de ajuste indicado para o controlador.

Dados elétricos
Tensão de alimentação	18...30 V DC	Faixa de tensão especificada.
Consumo de corrente	50 mA	Valor informado na ficha.
Conexão elétrica	Cabo de 2 m, PUR; 4 x 0,5 mm²	Tipo, comprimento e seção dos condutores conforme a ficha.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor mínimo informado para a resistência de isolamento.

Saídas e comutação
Função de comutação	Relé energizado quando o fluxo estiver presente	Estado do relé descrito na ficha.
Quantidade de saídas de relé	1	Número de saídas informado.
Poder de corte	3 A (30 V DC / 250 V AC; cULus: 30 V DC / AC)	Limites de comutação informados; observar as condições indicadas na ficha.

Tempos de reação e prontidão
Tempo de resposta	3...60 s	Faixa de tempo informada para resposta.
Retardo de prontidão	60 s	Retardo informado antes da prontidão de operação.

Condições ambientais e do processo
Temperatura do fluido	-10...50 °C	Faixa de temperatura especificada para o fluido.
Temperatura ambiente	-10...50 °C	Faixa ambiente informada na ficha.
Temperatura de armazenamento	-25...85 °C	Faixa especificada para armazenamento.
Resistência à pressão	1 bar (0,1 MPa)	Limite de pressão informado.
Gradiente de temperatura	5 K/min	Valor de gradiente informado na ficha.
Umidade relativa máxima do ar	90 %	Limite máximo informado.
Grau de proteção	IP 65	Grau de proteção declarado nos dados do produto.

Dados mecânicos e materiais
Adaptação de fixação	Ø 23 mm	Dimensão nominal da adaptação de fixação.
Dimensões	Ø 23 / L = 142 mm	Dimensões informadas para o invólucro.
Formato do invólucro	Cilíndrico	Geometria indicada na ficha.
Material do invólucro	PBT	Material declarado para o invólucro.
Material da superfície do sensor	Titânio	Material declarado para a superfície do sensor.
Materiais em contato com o fluido	PBT; titânio	Materiais informados para contato com o fluido.
Peso	192,5 g	Massa indicada nos dados do produto.

Displays e elementos de operação
LEDs de diagnóstico	1 LED vermelho e 1 LED verde	Elementos de indicação informados na ficha; consultar o datasheet para interpretar os estados.

Aprovações e confiabilidade
Aprovação cULus	I029	Código de aprovação informado na ficha.
Arquivo cULus	E174189	Número de arquivo informado para a aprovação.
MTTF	1202 anos	Valor informado na ficha; não representa garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• A ficha informa sinal de comutação; não especifica protocolo de comunicação.

Conexões

Elétrica Cabo de 2 m, PUR, 4 x 0,5 mm². Alimentação especificada: 18...30 V DC. A ficha informa relé energizado quando há fluxo presente e poder de corte de 3 A (30 V DC / 250 V AC; cULus: 30 V DC / AC). Confirmar o esquema de ligação no datasheet antes da instalação.

Processo Adaptação de fixação Ø 23 mm. A ficha também informa invólucro cilíndrico com dimensões Ø 23 / L = 142 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com adaptação de fixação Ø 23 mm e alimentação de 18...30 V DC	✓	As dimensões de fixação e a faixa de tensão correspondem aos dados informados para o produto.
Aplicação que precisa de sinal de comutação para indicar presença de fluxo	✓	O produto fornece sinal de comutação; a função informada energiza o relé quando há fluxo.
Sistema que exige comunicação por protocolo digital ou saída analógica	✗	A ficha informa sinal de comutação e não declara protocolo digital nem saída analógica.
Processo com fluido fora de -10...50 °C ou pressão superior a 1 bar	✗	Essas condições excedem os limites especificados para temperatura do fluido e resistência à pressão.

INSTALAÇÃO

Como instalar o Controlador de circulação de ar IFM SL5101, faixa de ajuste de 100 a 1000 cm/s, fixação Ø 23 mm

Confirme que o ponto de instalação atende aos limites de temperatura do fluido e pressão indicados na ficha.
Verifique se a adaptação de fixação da instalação é compatível com Ø 23 mm e se há espaço para o invólucro de 142 mm de comprimento.
Instale o sensor na posição prevista pelo projeto e assegure a fixação mecânica; consulte o datasheet para orientações específicas de montagem.
Desenergize o circuito antes de realizar a ligação elétrica e confira a faixa de alimentação de 18...30 V DC.
Faça a ligação conforme o esquema do fabricante, considerando o cabo de 2 m com 4 x 0,5 mm²; não deduza a pinagem apenas pela quantidade de condutores.
Após a instalação, aguarde o retardo de prontidão especificado e ajuste o ponto de comutação pelo potenciômetro; valide o estado do sinal no processo.

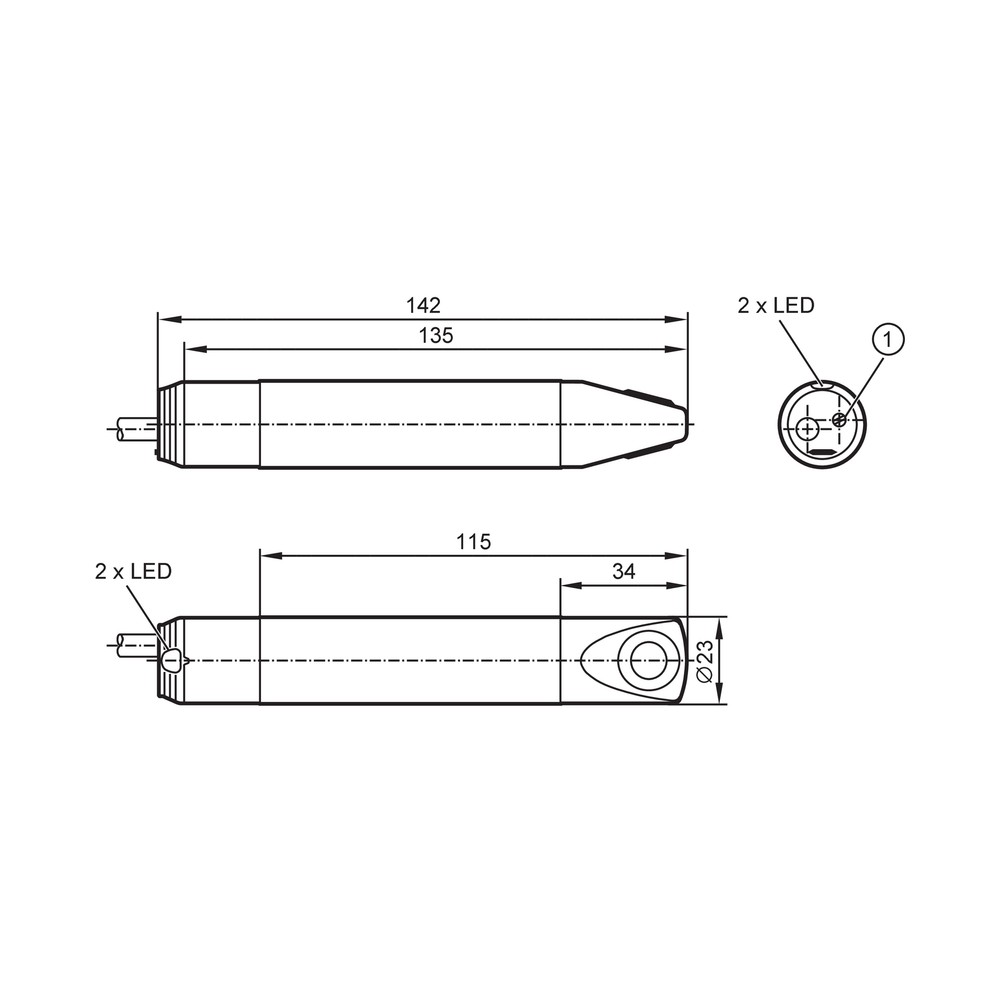

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

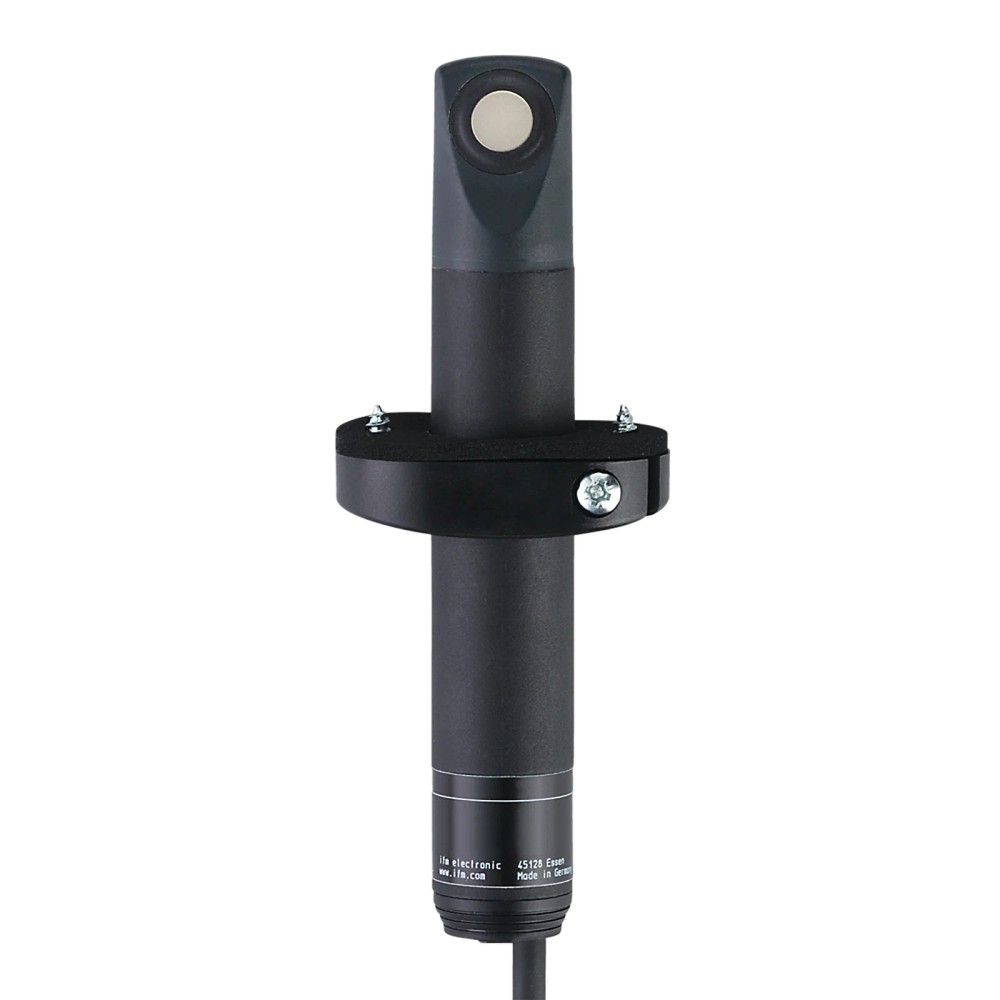

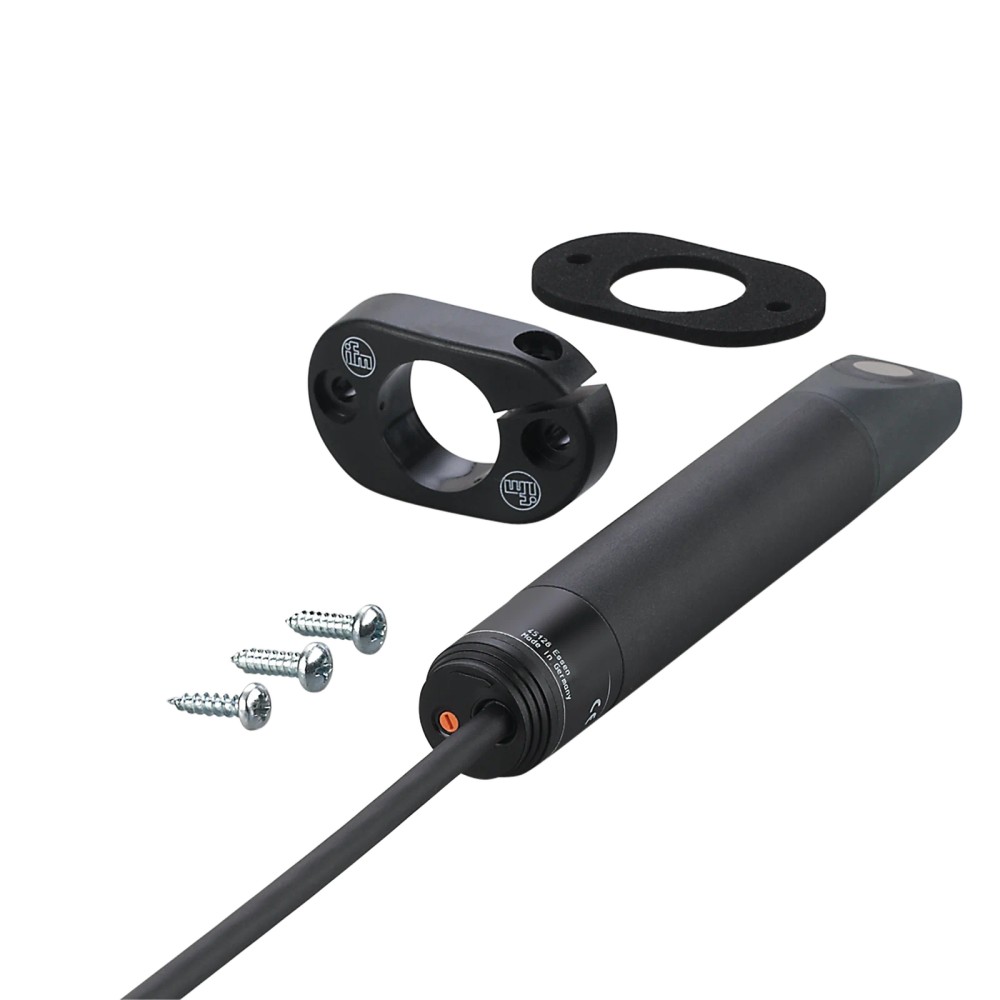

Grampo de fixação E40048 (1 unidade), informado como incluído.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O relé não comuta quando o sistema indica circulação de ar.	O fluxo pode estar abaixo do ponto de comutação ajustado, ou a alimentação e a ligação elétrica podem estar fora das condições especificadas.	Confira a alimentação dentro de 18...30 V DC, valide o ajuste do potenciômetro e verifique o esquema de ligação no datasheet.
O estado do sinal oscila durante a operação.	O fluxo pode estar próximo do ponto de comutação configurado; a ficha não especifica histerese nem condições de estabilidade para esse sintoma.	Observe se o fluxo se mantém estável e compare a condição de operação com o ajuste do ponto de comutação; consulte o datasheet para parâmetros de comutação.
O sensor não indica prontidão logo após energizar.	O produto possui retardo de prontidão de 60 s.	Meça o tempo após a energização e verifique se a alimentação está dentro da faixa especificada antes de investigar outras causas.
O sensor apresenta falha após exposição a condições do processo.	Temperatura do fluido ou pressão podem ter excedido os limites informados.	Compare as condições medidas com a faixa de -10...50 °C e a resistência à pressão de 1 bar; inspecione o produto e consulte o fabricante se houver suspeita de dano.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM SL5101 em português (Datasheet) Desenho dimensional do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SL5101 e para que serve?

É um controlador de circulação de ar que monitora a presença de fluxo por meio de um sinal de comutação. O ponto de comutação é ajustado por potenciômetro.

Qual é a faixa de ajuste e como o ponto de comutação é configurado?

A faixa de ajuste é de 100...1000 cm/s. O ajuste é feito por potenciômetro.

O SL5101 fornece saída analógica ou comunicação por protocolo?

A ficha informa sinal de comutação por relé e não declara saída analógica nem protocolo de comunicação. Se o sistema exigir esses recursos, verifique outra configuração de produto.

O SL5101 serve para qualquer fluido ou gás?

A ficha especifica circulação de ar e materiais em contato com o fluido, mas não relaciona gases ou misturas específicas. Confirme a compatibilidade do processo com o datasheet e com o fabricante antes da seleção.

O produto é indicado para processos acima de 1 bar?

Não, a resistência à pressão informada é de 1 bar (0,1 MPa). Processos acima desse limite não atendem à especificação apresentada.

Posso usar o SL5101 com fluido fora da faixa de -10 a 50 °C?

A ficha especifica temperatura do fluido entre -10 e 50 °C. Ela não confirma operação fora dessa faixa.

O que acompanha o SL5101?

A ficha informa um grampo de fixação E40048 como material incluído. Não há indicação de outros acessórios incluídos.

O que verificar se o relé não comutar mesmo com fluxo no sistema?

Confira a alimentação de 18...30 V DC, a ligação conforme o datasheet e o ponto de comutação ajustado. A função indicada energiza o relé quando há fluxo presente.

Por que o sensor pode demorar para indicar prontidão depois de ligado?

O retardo de prontidão informado é de 60 s. Aguarde esse período e confirme a alimentação antes de avaliar a necessidade de substituição.

O que devo conferir antes de instalar o SL5101?

Verifique a compatibilidade da fixação Ø 23 mm, o espaço para o invólucro e as condições de temperatura e pressão. Faça a ligação elétrica com o circuito desenergizado e consulte o datasheet para o esquema de conexão.

GLOSSÁRIO TÉCNICO

Ponto de comutação

Valor de fluxo ajustado para definir a mudança do estado do sinal de comutação. (Ref.: ajuste por potenciômetro; alcance de ajuste 100...1000 cm/s)

Sinal de comutação

Saída que muda de estado conforme a condição detectada, em vez de transmitir um valor analógico contínuo. (Ref.: sinal de saída)

Poder de corte

Limite de corrente e tensão que a saída pode comutar conforme as condições declaradas. (Ref.: 3 A; 30 V DC / 250 V AC)

Grau de proteção IP

Classificação de proteção do invólucro conforme o código IP informado pelo fabricante. (Ref.: IP 65)

MTTF

Tempo médio até falha estimado, parâmetro de confiabilidade que não equivale a garantia ou vida útil assegurada. (Ref.: MTTF de 1202 anos)
