Controlador de Fluxo de Ar ifm SL0101

Pré-visualizar: SL0101 IFM - Ctrl Ar ifm Monit. Gases 100-1000cm/s, Pot.

SL0101 IFM - Ctrl Ar ifm Monit. Gases 100-1000cm/s, Pot.

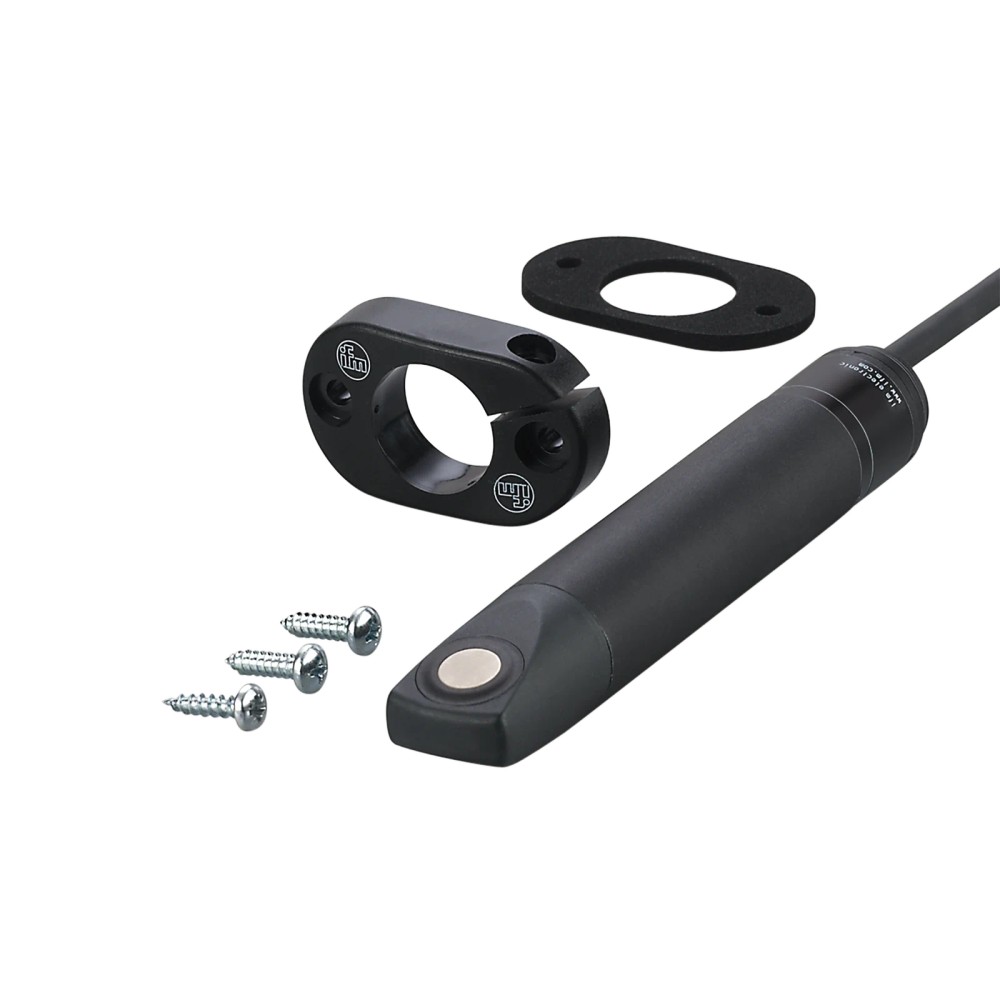

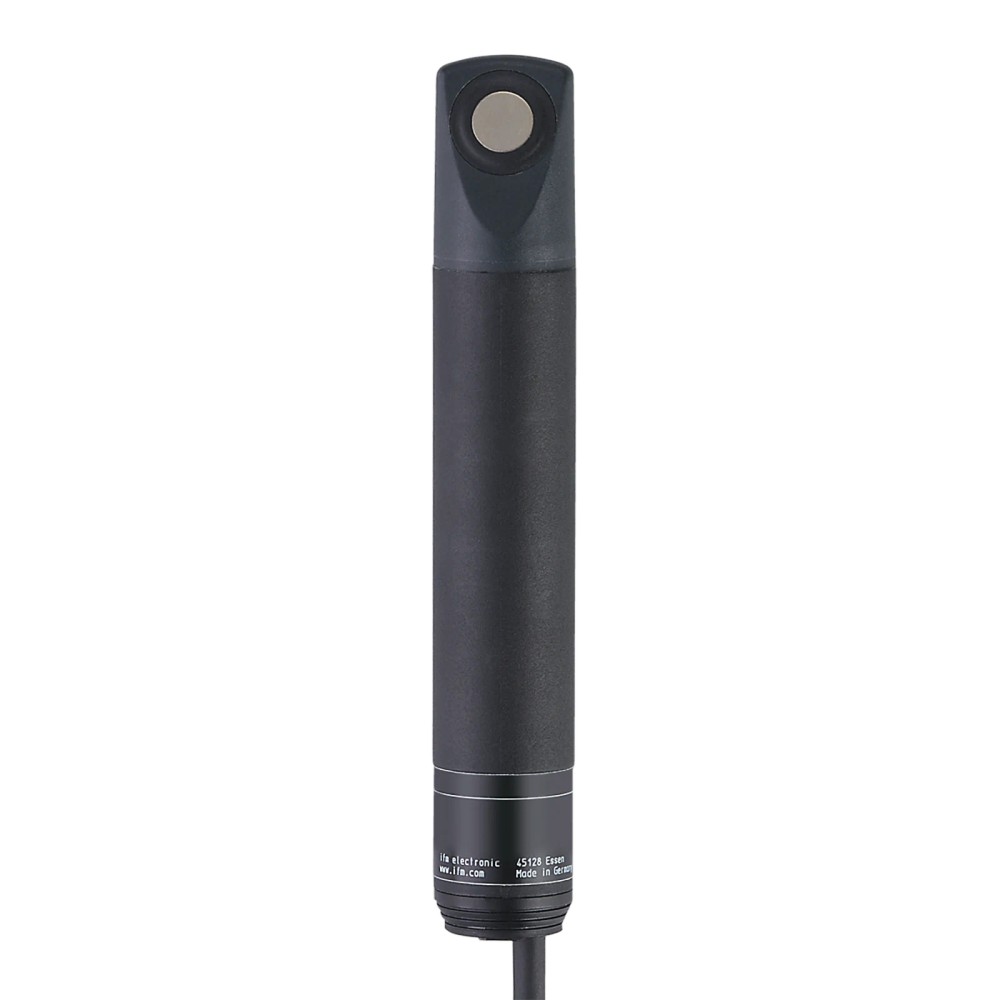

Imagem meramente ilustrativa

R$ 1.448,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SL0101
EAN: 4021179212564
NCM do produto: 90261019

Destaques do Produto Faixa de Medição...mais

Fechar menu

Saiba mais sobre: "SL0101 IFM - Ctrl Ar ifm Monit. Gases 100-1000cm/s, Pot."

Destaques do Produto

Faixa de Medição

100...1000 cm/s

Tipo de Saída

Relé

Fluido de Operação

Gases

Tensão

80...250 V AC / 90...250 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Controlador de circulação de ar ifm SL0101

O SL0101 é um sensor de fluxo industrial desenvolvido para monitorar a circulação de fluidos gasosos em dutos e sistemas de ventilação. Ele utiliza um sistema de medição baseado em calorimetria com ajuste manual via potenciômetro para detecção precisa. O dispositivo conta com uma saída de relé para comutação e opera em uma faixa de velocidade de 100 a 1000 cm/s.

PRINCIPAIS ESPECIFICAÇÕES

Alcance de ajuste	100...1000 cm/s
Conexão de processo	Adaptação de fixação Ø 23 mm
Tensão de operação	80...250 AC / 90...250 DC V
Grau de proteção	IP 65
Material em contato	PBT / Titânio
Temperatura fluido	-10...50 °C
Dimensões	Ø 23 / L = 142 mm
MTTF	747 anos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de ventilação em dutos de ar.
Sistemas de exaustão industrial.
Verificação de presença de fluxo de ar em equipamentos de refrigeração.
Sistemas que requerem sinal de relé baseado em velocidade de ar.

⚠ Considere outro se precisa de:

Aplicações em ambientes líquidos.
Processos com pressões superiores a 1 bar.
Ambientes com temperaturas do fluido fora do intervalo de -10 a 50 °C.
Uso em atmosferas com gases que corroem PBT ou titânio.

APLICAÇÕES E USO

Monitoramento de fluxo em dutos de ventilação e climatização (HVAC).
Sistemas de exaustão industrial de gases não corrosivos.
Equipamentos de refrigeração que dependem de fluxo de ar forçado para troca térmica.
Processos de secagem industrial que operam com ar forçado.

COMO ESCOLHER

Antes de comprar o Controlador de circulação de ar ifm SL0101, verifique estes pontos:

Quando escolher o SL0101

Utilize este modelo quando necessitar de um monitoramento confiável de velocidade de ar com sinal de relé simples e ajuste manual, ideal para aplicações onde a simplicidade de controle é preferível à automação complexa.

Quando buscar outra alternativa

Se a aplicação exigir monitoramento de líquidos, for necessária comunicação digital (IO-Link) para diagnóstico remoto, ou se a pressão do processo exceder 1 bar, deve-se buscar sensores de fluxo da linha IFM projetados especificamente para essas condições.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Tipo de produto	Controlador de circulação de ar	Categoria de dispositivo industrial para monitoramento de fluxo
Fluido compatível	Gasoso	Restrição de aplicação conforme projeto do sensor

Dados elétricos
Tensão de operação	80...250 AC / 90...250 DC V	Faixa de alimentação elétrica tolerada
Corrente de comutação máx.	3 A	Capacidade da saída de relé
Consumo energético	3 VA	Consumo máximo em operação

Faixa de medição
Alcance de ajuste	100...1000 cm/s	Faixa de medição ajustável via potenciômetro
Tempo de resposta	3...60 s	Atraso na detecção conforme estabilidade do fluxo

Condições ambientais
Grau de proteção	IP 65	Nível de vedação do invólucro
Temperatura do fluido	-10...50 °C	Faixa operacional permitida
Resistência à pressão	1 bar	Limite de pressão de operação

Dados mecânicos
Material da carcaça	PBT	Material do invólucro principal
Material da superfície do sensor	Titânio	Elemento em contato direto com o fluido
Conexão de processo	Adaptação de fixação Ø 23 mm	Método de montagem física

COMPATIBILIDADE

Comunicação

• Sinal de saída discreto (Relé)

Conexões

Elétrica Cabo: 2 m, PVC; 4 x 0,5 mm²

Processo Adaptação de fixação Ø 23 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de fluxo em ar comprimido limpo	✓	O sensor é projetado para fluidos gasosos dentro da faixa de 100-1000 cm/s.
Monitoramento de vazão de água industrial	✗	Sensor exclusivo para fluidos gasosos; a densidade do líquido impediria a leitura correta.
Ambientes com pressão de 2 bar	✗	A resistência à pressão do componente é limitada a 1 bar.

INSTALAÇÃO

Como instalar o Controlador de circulação de ar ifm SL0101

Verifique se o duto possui acesso para a fixação de Ø 23 mm.
Instale o sensor de modo que a superfície de medição esteja totalmente exposta ao fluxo.

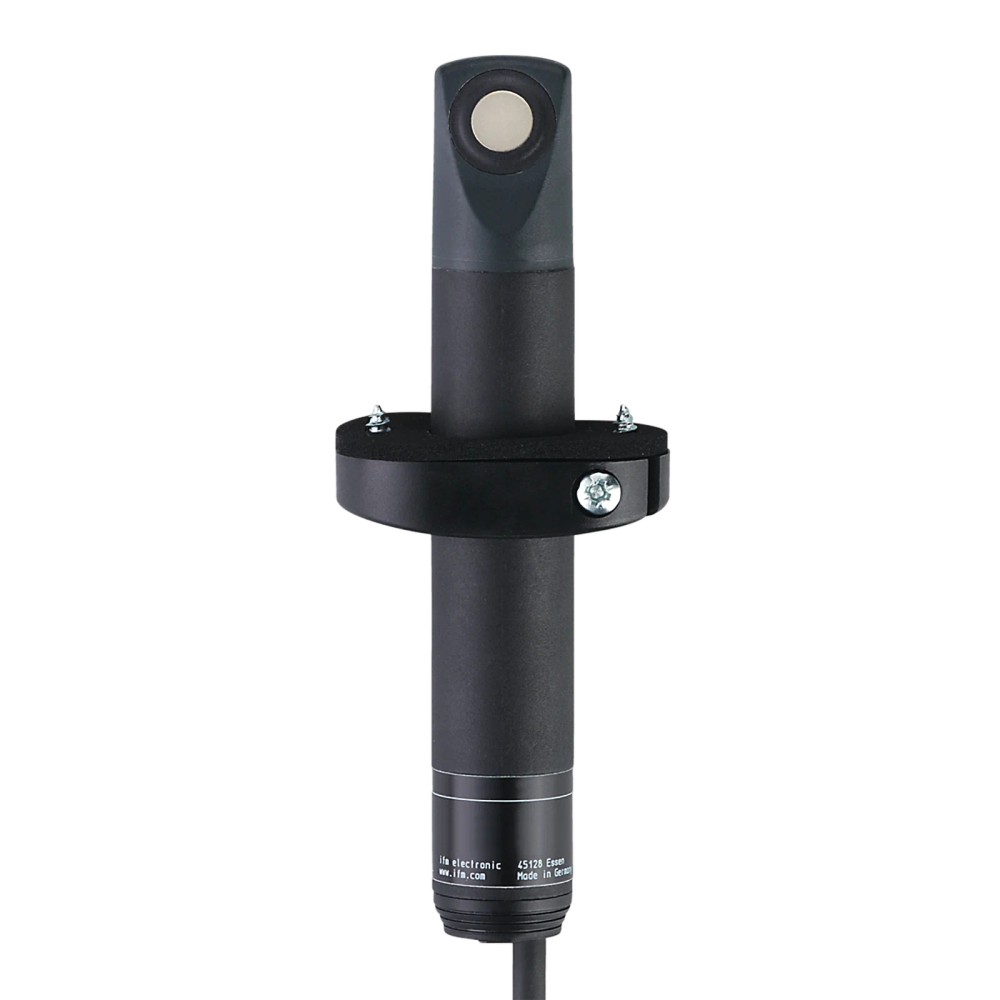

Fixe o sensor utilizando o grampo E40048 incluso, garantindo estabilidade mecânica.
Conecte o cabo de alimentação (2m) observando a tensão correta (80-250V AC/DC).
Ajuste o ponto de comutação desejado utilizando o potenciômetro localizado na unidade.
Verifique a sinalização dos LEDs (verde/vermelho) para confirmar a detecção de fluxo.

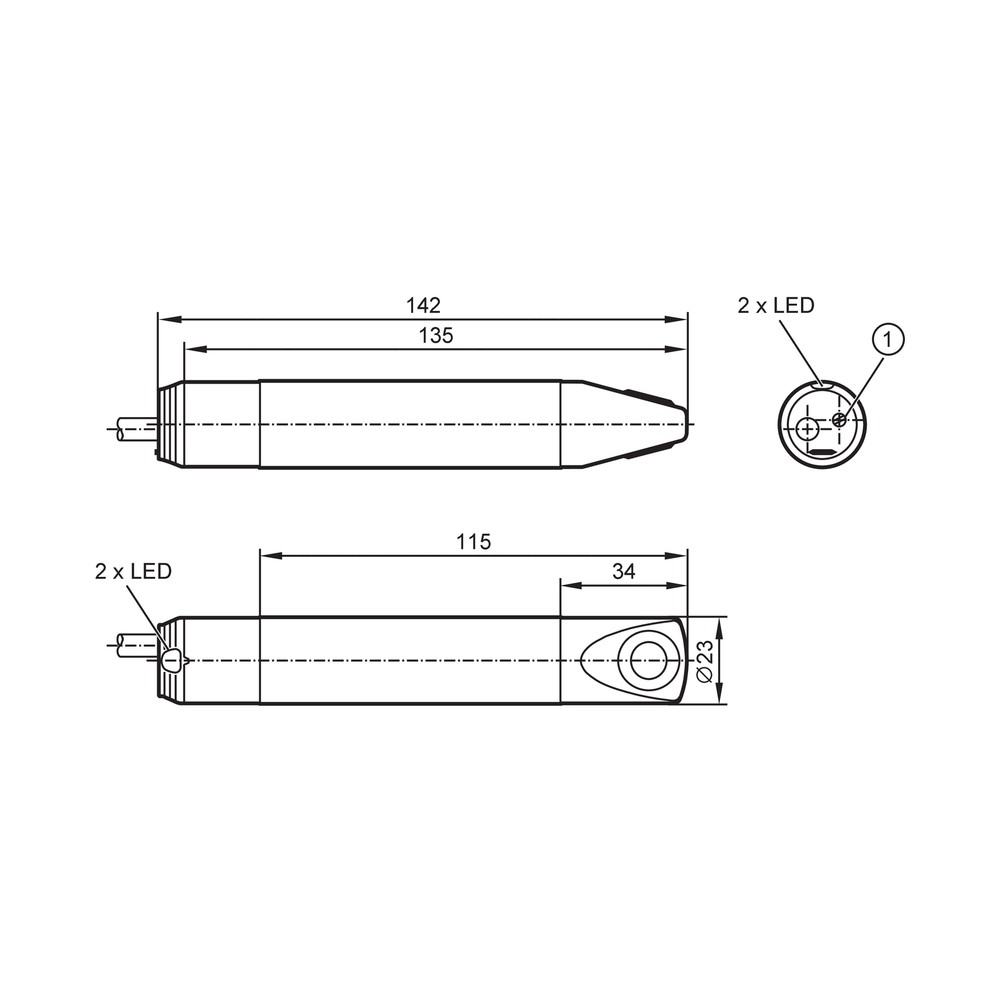

Desenho Dimensional

ACESSÓRIOS

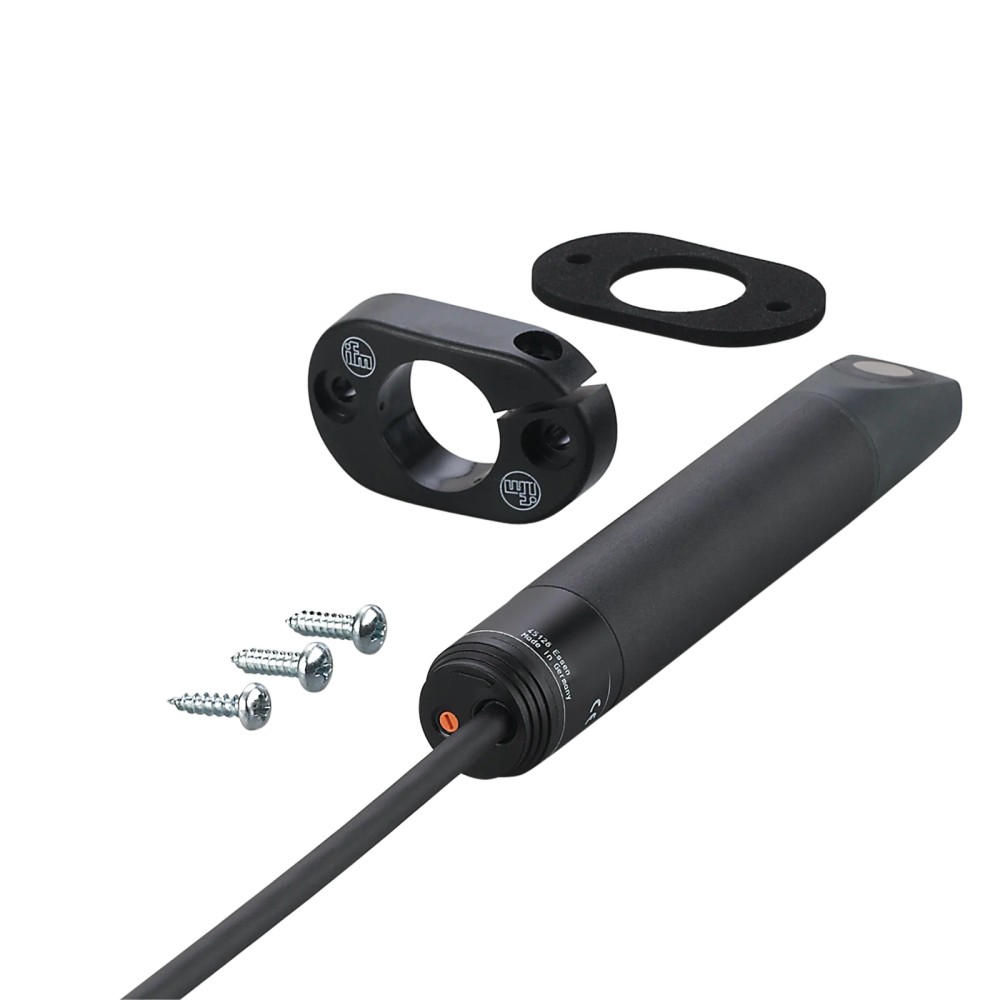

Grampo de fixação (E40048)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor indica fluxo ausente (LED vermelho) mesmo com o sistema ligado.	Acúmulo de partículas ou poeira na ponta do sensor de titânio, isolando o elemento térmico.	Realizar a limpeza da superfície do sensor conforme manual do fabricante.
Comutação errática ou ausência de sinal de saída.	Velocidade do fluido fora da faixa de ajuste (abaixo de 100 cm/s ou acima de 1000 cm/s).	Medir a velocidade real do fluido com um anemômetro e ajustar o potenciômetro do SL0101.
LEDs indicadores apagados ou oscilando.	Tensão de alimentação fora do range especificado (80-250V AC / 90-250V DC).	Utilizar multímetro para verificar a tensão na entrada do cabo de conexão.
Tempo de resposta lento ou leitura instável.	Alinhamento inadequado do sensor em relação ao fluxo de ar.	Verificar se o sensor está posicionado perpendicularmente ou conforme orientação de montagem do datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico SL0101 (Datasheet) Desenho Dimensional SL0101 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este controlador de fluxo ifm e qual sua função?

O SL0101 é um controlador de circulação de ar projetado para monitorar a velocidade de fluidos gasosos em tubulações, operando na faixa de 100 a 1000 cm/s.

O que acompanha o produto na embalagem?

Sim, o produto é acompanhado de um grampo de fixação modelo E40048, facilitando a montagem mecânica no processo.

Este modelo pode ser utilizado com líquidos ou gases sob alta pressão?

Este sensor não é adequado para líquidos ou gases corrosivos não compatíveis com os materiais em contato (PBT e titânio), nem para ambientes onde a pressão exceda 1 bar.

Existe alguma restrição quanto ao tipo de fluido de operação?

O SL0101 é destinado exclusivamente para fluidos gasosos; a utilização em meios líquidos pode causar leituras imprecisas ou danos ao componente.

O que devo verificar se o sensor não estiver comutando a saída?

O sintoma de falha comum é o LED de status não indicar fluxo presente quando este deveria existir; verifique se a conexão elétrica está correta e se a velocidade do ar está dentro da faixa ajustada (100-1000 cm/s).

Como diagnosticar uma falha de comutação no controlador?

Verifique primeiramente a tensão de alimentação (80-250V AC / 90-250V DC). Se a alimentação estiver correta, limpe a superfície do sensor de titânio, pois sujeira acumulada pode obstruir a medição.

Este controlador é melhor que um modelo eletrônico programável?

O SL0101 possui ajuste por potenciômetro integrado para definir o ponto de comutação, sendo uma solução robusta e direta em comparação a sensores programáveis via software.

Posso adicionar módulos de comunicação a este sensor de fluxo?

Não, este modelo possui uma saída de relé simples e fixa, não sendo modular ou expansível para protocolos como IO-Link.

Quais os cuidados essenciais na instalação?

A instalação requer a fixação mecânica através da adaptação de Ø 23 mm e a conexão elétrica via cabo de 2 metros, observando sempre o alinhamento do sensor ao fluxo de ar para garantir a resposta correta.

Como funciona a procedência deste componente?

O faturamento e a venda são realizados diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência do componente industrial.

GLOSSÁRIO TÉCNICO

PBT

Polibutileno tereftalato, um polímero termoplástico de engenharia utilizado na carcaça do sensor para garantir resistência mecânica e estabilidade dimensional (Ref.: Materiais).

Relé

Componente eletromecânico utilizado para o chaveamento de circuitos elétricos, ativado quando o fluxo de ar atinge o ponto de ajuste (Ref.: Função de comutação).

Potenciômetro

Dispositivo de ajuste manual que permite definir o limite de velocidade de ar (100-1000 cm/s) para o acionamento da saída de comutação (Ref.: Ajuste do ponto de comutação).

IP 65

Grau de proteção que indica o nível de estanqueidade do invólucro contra poeira e jatos de água de baixa pressão (Ref.: Grau de proteção).

Titânio

Material de alta resistência à corrosão utilizado na superfície do sensor que entra em contato direto com o fluxo gasoso (Ref.: Materiais em contato com o fluido).
