Monitor de Fluxo ifm SI6700 - Higiênico e Preciso

Pré-visualizar: SI6700 IFM - Monitor de Fluxo ifm Sistemas Higiênicos PNP G1 Aseptoflex Vario

SI6700 IFM - Monitor de Fluxo ifm Sistemas Higiênicos PNP G1 Aseptoflex Vario

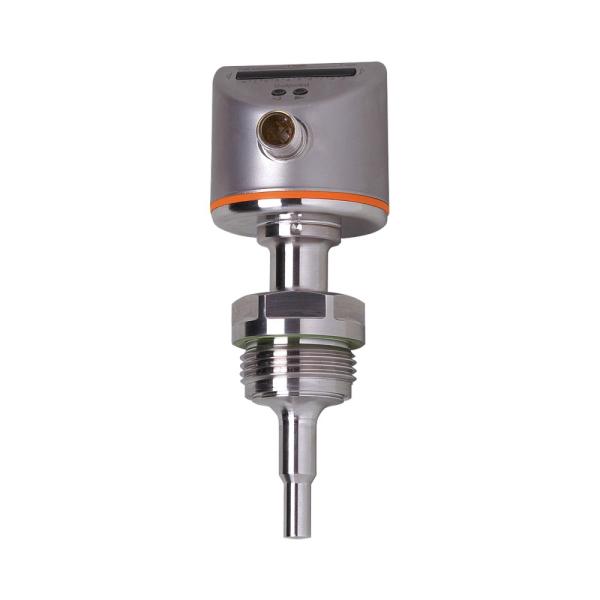

Imagem meramente ilustrativa

R$ 4.596,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SI6700
EAN: 4021179258586
NCM do produto: 90261019

Destaques do Produto Fluido Líquido:...mais

Fechar menu

Saiba mais sobre: "SI6700 IFM - Monitor de Fluxo ifm Sistemas Higiênicos PNP G1 Aseptoflex Vario"

Destaques do Produto

Fluido

Líquido: 3...300 cm/s; gasoso: 200...3000 cm/s

Sinal de saída

PNP, saída de comutação parametrizável para abertura/fechamento

Conexão de processo

G 1 rosca externa Aseptoflex Vario

Alimentação elétrica

19...36 V DC

Limites de processo

30 bar; fluido de -25...95 °C, ou até 140 °C em processo SIP

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Monitor de Fluxo ifm SI6700, PNP, G 1 rosca externa Aseptoflex Vario

O ifm SI6700 é um monitor de fluxo para detectar e monitorar o fluxo de líquidos ou gases em sistemas higiênicos. Possui saída de comutação PNP, conexão de processo G 1 Aseptoflex Vario e faixa de ajuste de 3...300 cm/s para líquidos ou 200...3000 cm/s para gases. Opera com alimentação de 19...36 V DC e admite temperatura do fluido de -25...95 °C, com indicação de até 140 °C para processo SIP.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Monitor de fluxo
Saída	PNP; 1 saída digital de comutação
Faixa de ajuste — líquidos	3...300 cm/s
Faixa de ajuste — gases	200...3000 cm/s
Conexão de processo	G 1 rosca externa Aseptoflex Vario
Alimentação	19...36 V DC
Temperatura do fluido	-25...95 °C; para processo SIP: até 140 °C
Resistência à pressão	30 bar / 3 MPa
Conexão elétrica	M12, 4 pinos, contatos dourados
Proteção do invólucro	IP67 e IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluxo em sistemas higiênicos, conforme aplicação indicada na ficha do produto.
Instalações com fluido líquido dentro da faixa de ajuste de 3...300 cm/s ou fluido gasoso entre 200...3000 cm/s.
Processos compatíveis com conexão G 1 rosca externa Aseptoflex Vario, pressão de até 30 bar e alimentação de 19...36 V DC.
Aplicações em que a temperatura do fluido permaneça entre -25...95 °C; em processo SIP, a ficha informa temperatura de até 140 °C.

⚠ Considere outro se precisa de:

Não selecionar para ponto de ajuste de fluxo fora das faixas indicadas para líquidos ou gases.
Não aplicar em pressão superior a 30 bar ou fora dos limites de temperatura informados.
Não presumir compatibilidade mecânica com conexões diferentes de G 1 rosca externa Aseptoflex Vario sem validar adaptadores e requisitos de vedação.
Não conectar a uma entrada elétrica que não seja compatível com saída PNP; confirme os requisitos do controlador e o esquema elétrico no datasheet.

APLICAÇÕES E USO

Aplicação indicada na ficha: monitoramento de fluxo em sistemas higiênicos, respeitando os limites de pressão, temperatura e faixa de ajuste do fluido.
Para líquidos, a faixa de ajuste informada é 3...300 cm/s; confirme que o ponto de operação e as condições do processo se enquadram nesse intervalo.
Para gases, a faixa de ajuste informada é 200...3000 cm/s; confirme a faixa requerida antes da seleção.
A ficha admite fluido de -25...95 °C e informa até 140 °C para processo SIP. A adequação do ciclo SIP completo deve ser validada com o fabricante e com os requisitos da instalação.
A ficha não especifica um fluido, processo ou setor industrial particular além da aplicação em sistemas higiênicos; usos específicos devem ser confirmados com o fabricante.

COMO ESCOLHER

Antes de comprar o Monitor de Fluxo ifm SI6700, PNP, G 1 rosca externa Aseptoflex Vario, verifique estes pontos:

Escolha o SI6700 quando

A aplicação exigir monitoramento de fluxo em sistema higiênico e as faixas de ajuste, conexão G 1 Aseptoflex Vario, temperatura, pressão e alimentação estiverem dentro dos limites especificados.

Avalie outra configuração quando

O processo exigir conexão diferente, operação fora das faixas de ajuste, pressão acima de 30 bar, temperatura fora dos limites informados ou um tipo de saída diferente de PNP. Confirme a alternativa no catálogo do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Monitor de fluxo ifm SI6700	Identificação do modelo.
Fabricante	ifm / ifm electronic	Marca indicada na ficha.
SKU / Part Number	SI6700	Código do produto.
GTIN	4021179258586	Identificador comercial.
Aplicação	Sistemas higiênicos	Aplicação explicitamente indicada.
Tipo de produto	Monitor de fluxo	Categoria funcional.

Faixa de medição e ajuste
Alcance de ajuste para líquidos	3...300 cm/s	Faixa de ajuste declarada para fluidos líquidos.
Alcance de ajuste para gases	200...3000 cm/s	Faixa de ajuste declarada para fluidos gasosos.
Sensibilidade máxima para líquidos	3...100 cm/s	Valor informado na ficha para líquidos.
Sensibilidade máxima para gases	200...800 cm/s	Valor informado na ficha para gases.

Dados elétricos
Tensão de operação	19...36 V DC	Limites de alimentação especificados.
Consumo de corrente	< 60 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classificação indicada pelo fabricante.
Proteção contra sobrecarga	Sim	Recurso de proteção especificado.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção informado para a saída.
Proteção contra inversão de polaridade	Sim	Recurso de proteção especificado.
EMC — descarga eletrostática	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis declarados para ensaio ESD.
EMC — alta frequência irradiada	EN 61000-4-3: 10 V/m	Nível declarado para ensaio de HF irradiada.
EMC — Burst	EN 61000-4-4: 2 kV	Nível declarado para ensaio Burst.
EMC — alta frequência conduzida	EN 61000-4-6: 10 V	Nível declarado para ensaio de AF com fio.

Saídas
Função elétrica	PNP	Tipo de saída especificado.
Quantidade de saídas digitais	1	Número de saídas informado.
Sinal de saída	Sinal de comutação	A ficha não descreve saída analógica.
Função da saída	Abertura / fechamento, parametrizável	Configuração indicada para a saída.
Ajuste do ponto de comutação	Botões	Método de configuração especificado.
Corrente constante máxima da saída DC	250 mA	Limite máximo indicado para a saída de comutação.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado.

Precisão e desvios
Repetibilidade	1...5 cm/s	Faixa declarada na ficha.
Histerese	2...5 cm/s	Para água: 5...100 cm/s, a 25 °C, ajuste de fábrica.
Precisão do ponto de ajuste	±2...±10 cm/s	Para água: 5...100 cm/s, a 25 °C, ajuste de fábrica.
Derivação de temperatura	0,1 cm/s × 1/K	Para água: 5...100 cm/s, entre 10...70 °C.

Tempos de reação
Tempo de resposta	1...10 s	Faixa informada na ficha.
Retardo de prontidão	10 s	Tempo especificado antes de considerar o equipamento pronto.

Condições de processo
Temperatura do fluido	-25...95 °C; para processo SIP: até 140 °C	Limites de temperatura declarados para o fluido.
Temperatura ambiente	-25...60 °C	Faixa de operação ambiente especificada.
Resistência à pressão	30 bar / 3 MPa	Limite informado; MAWP em aplicações segundo CRN também indicado como 30 bar / 3 MPa.
Gradiente de temperatura	300 K/min	Valor informado na ficha.
Resistência a choques	DIN IEC 68-2-27: 50 g (11 ms)	Condição de ensaio especificada.
Resistência a vibrações	DIN EN 60068-2-6: 10 g (55...2000 Hz)	Condição de ensaio especificada.

Conexões e materiais
Conexão de processo	G 1 rosca externa Aseptoflex Vario	Interface mecânica de processo.
Conexão elétrica	1 × M12, codificação A, 4 pinos, contatos dourados	Interface elétrica especificada.
Materiais do invólucro	1.4404 (aço inoxidável 316L), PC, PBT-GF20, EPDM/X, FKM	Materiais listados na ficha do produto.
Materiais em contato com o fluido	1.4435 (aço inoxidável 316L)	Material molhado especificado.
Rugosidade da superfície em contato com o fluido	Ra < 0,4 μm; Rz = 4 μm	Características de superfície declaradas.
Comprimento da sonda	38 mm	Dimensão indicada para a sonda.
Comprimento de instalação	38 mm	Comprimento de instalação declarado.

Invólucro e dimensões
Formato do invólucro	Cilíndrico	Tipo de invólucro informado.
Diâmetro	50 mm	Dimensão indicada na ficha.
Comprimento	137 mm	Dimensão total indicada na ficha.
Diâmetro da sonda	7,7 mm	Dimensão especificada para a sonda.
Grau de proteção	IP67 e IP69K	Graus de proteção declarados pelo fabricante.
Peso	433,5 g	Massa informada no catálogo.
MTTF	298 anos	Valor de MTTF declarado na ficha; não representa prazo de vida garantido.

Display e operação
Display	10 LEDs tricolores	Indicação visual especificada.
Ajuste do ponto de comutação	Botões	Elemento de operação declarado.

COMPATIBILIDADE

Comunicação

• Saída de comutação PNP; a ficha não informa protocolo de comunicação digital.

Conexões

Elétrica Conector M12, 4 pinos, codificação A, contatos dourados. Alimentação de 19...36 V DC. Saída de comutação PNP, com 1 saída digital; corrente constante máxima da saída: 250 mA. Verificar atribuição dos pinos no datasheet antes da ligação.

Processo Conexão de processo G 1 rosca externa Aseptoflex Vario.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema higiênico com conexão G 1 rosca externa Aseptoflex Vario e fluido dentro das faixas especificadas.	✓	A aplicação em sistemas higiênicos e essa conexão de processo estão indicadas na ficha.
Controlador com entrada compatível com saída PNP e alimentação de 19...36 V DC.	✓	O tipo de saída e a faixa de alimentação correspondem aos dados elétricos do SI6700; validar a ligação conforme datasheet.
Processo com pressão superior a 30 bar.	✗	A resistência à pressão informada é 30 bar / 3 MPa.
Fluido líquido com velocidade abaixo de 3 cm/s ou acima de 300 cm/s, ou gás abaixo de 200 cm/s ou acima de 3000 cm/s.	✗	Esses valores estão fora das faixas de ajuste indicadas para cada tipo de fluido.
Instalação que requer protocolo de comunicação digital.	✗	A ficha especifica saída de comutação e não informa protocolo digital; confirmar a necessidade com o fabricante.

INSTALAÇÃO

Como instalar o Monitor de Fluxo ifm SI6700, PNP, G 1 rosca externa Aseptoflex Vario

Confirme que o ponto de operação do fluido está dentro da faixa de ajuste aplicável e que pressão e temperatura respeitam os limites especificados.
Verifique se a conexão de processo da instalação é G 1 rosca externa Aseptoflex Vario e se os materiais em contato com o fluido atendem aos requisitos do processo.
Instale mecanicamente o monitor conforme o desenho dimensional e as instruções do fabricante; não force a rosca nem altere as superfícies de vedação.
Conecte o M12 de 4 pinos à alimentação de 19...36 V DC e a uma entrada compatível com saída PNP, seguindo a atribuição de pinos do datasheet.
Após energizar, aguarde o retardo de prontidão especificado de 10 s antes de avaliar o funcionamento.
Configure o ponto de comutação pelos botões e valide a resposta com as condições reais do processo, observando o display e o sinal de saída.

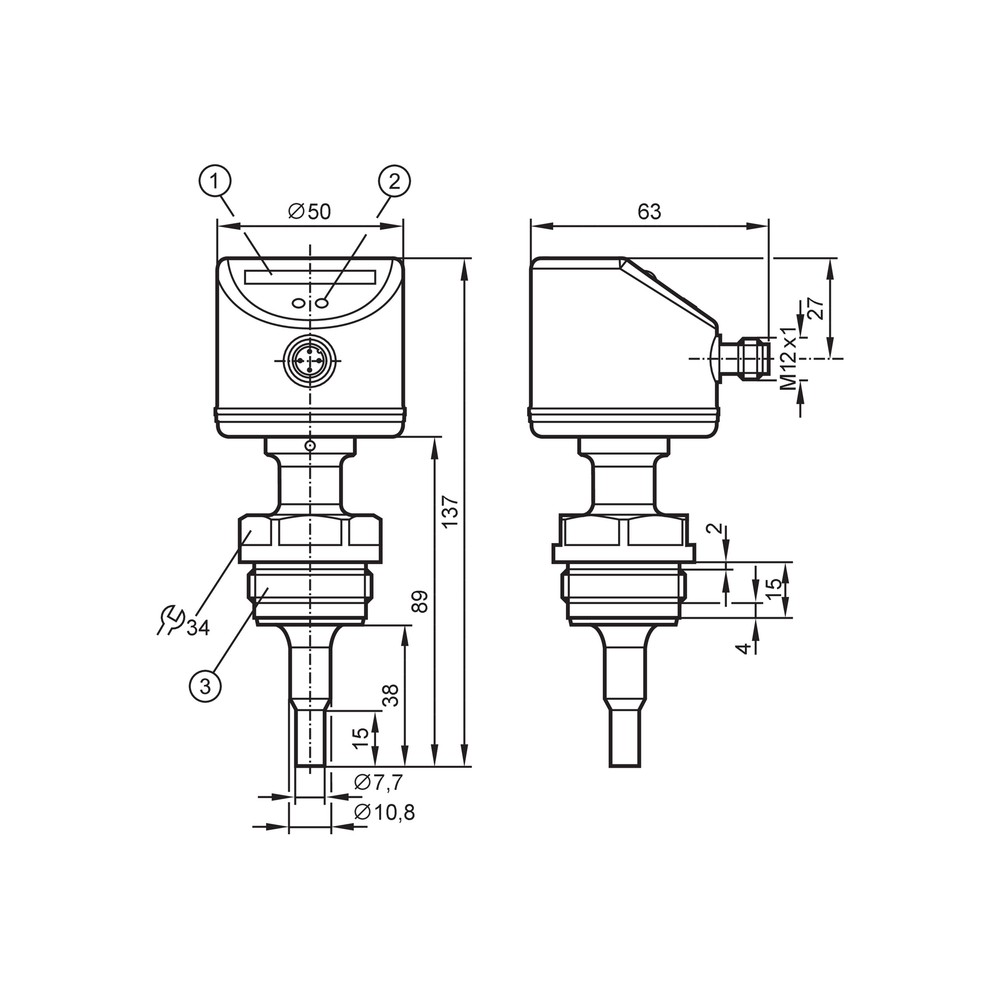

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta após a instalação.	Alimentação fora da faixa especificada, ligação PNP incompatível ou configuração do ponto de comutação inadequada.	Meça a alimentação nos terminais e confira a ligação M12 e a configuração pelos botões com base no datasheet.
O valor de fluxo não provoca a comutação esperada.	Condição de fluxo fora da faixa de ajuste aplicável ao líquido ou ao gás, ou ponto de comutação configurado fora da condição de processo.	Confirme o tipo de fluido, a velocidade de fluxo e o ajuste configurado; compare-os com as faixas especificadas.
Leitura ou indicação instável durante a operação.	Condições de processo variáveis ou operação próxima às condições de ajuste e repetibilidade especificadas.	Compare a condição real do processo com a faixa de ajuste e os dados de histerese e repetibilidade da ficha; verifique também a instalação.
Falha ou vazamento na conexão de processo.	Conexão mecânica ou montagem incompatível com a rosca G 1 Aseptoflex Vario ou com os requisitos de vedação.	Verifique a conexão instalada, a montagem e as condições de processo; consulte o desenho dimensional e as instruções do fabricante antes de reapertar ou substituir.

DOCUMENTAÇÃO TÉCNICA

Datasheet SI6700 — português (Datasheet) Desenho dimensional SI6700 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o SI6700 e em que tipo de aplicação ele é usado?

É um monitor de fluxo da ifm destinado a aplicações em sistemas higiênicos. A ficha especifica saída de comutação PNP e faixas de ajuste distintas para líquidos e gases.

Qual conexão de processo e conexão elétrica esse monitor utiliza?

A conexão de processo é G 1 rosca externa Aseptoflex Vario. A conexão elétrica é M12, codificação A, com 4 pinos e contatos dourados.

O SI6700 funciona com fluxo de qualquer velocidade?

Não: a faixa de ajuste é 3...300 cm/s para líquidos e 200...3000 cm/s para gases. Fluxos fora da faixa correspondente não estão cobertos pelos dados de ajuste informados.

Posso usar o SI6700 em uma instalação com conexão de processo diferente?

A ficha informa G 1 rosca externa Aseptoflex Vario. Não é possível afirmar compatibilidade mecânica com outra conexão sem validar a interface e os acessórios aplicáveis.

O que verificar se o monitor não aciona a entrada do controlador?

Confira se a entrada é compatível com PNP, se a alimentação está entre 19...36 V DC e se a ligação M12 segue o datasheet. Verifique também o ajuste do ponto de comutação.

O display acende, mas a saída não muda; preciso trocar o sensor?

Não necessariamente: verifique primeiro o ponto de comutação, o tipo de fluido e se a condição de fluxo está dentro da faixa de ajuste. Confira ainda a ligação da saída e a compatibilidade da entrada do controlador.

É melhor comprar o SI6700 ou procurar um monitor de outra versão?

Escolha o SI6700 quando a aplicação exigir saída PNP, conexão G 1 Aseptoflex Vario e condições dentro das faixas especificadas. Se precisar de outro tipo de saída, conexão ou faixa de ajuste, compare com outra versão no catálogo do fabricante.

O produto acompanha cabo, adaptador ou kit de montagem?

A ficha fornecida não lista acessórios incluídos. Confirme com o fornecedor quais itens fazem parte do fornecimento antes da instalação.

Quais cuidados devo ter ao instalar e configurar o SI6700?

Confirme a conexão de processo e os limites do fluido, faça a ligação elétrica conforme o datasheet e aguarde o retardo de prontidão de 10 s. Configure o ponto de comutação pelos botões e valide a resposta no processo.

O SI6700 é adequado para processo SIP a 140 °C?

A ficha informa temperatura do fluido de até 140 °C para processo SIP. Confirme com o fabricante a adequação às condições específicas do ciclo e da instalação.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação especificado para o SI6700. (Ref.: Função elétrica: PNP)

Aseptoflex Vario

Tipo de conexão de processo indicado para a montagem do monitor. (Ref.: G 1 rosca externa Aseptoflex Vario)

Histerese

Diferença de fluxo associada aos pontos de comutação e retorno. (Ref.: 2...5 cm/s para água, 5...100 cm/s, a 25 °C, ajuste de fábrica)

Repetibilidade

Variação indicada para a repetição do ponto de comutação nas condições especificadas. (Ref.: 1...5 cm/s)

SIP

Processo citado na ficha como condição para temperatura do fluido de até 140 °C. (Ref.: Temperatura do fluido)
