Monitor de Fluxo IFM SI6600 - Sistemas Higiênicos

Pré-visualizar: SI6600 IFM - Monitor de Fluxo ifm Sistemas Higiênicos PNP G1 Aseptoflex Vario

SI6600 IFM - Monitor de Fluxo ifm Sistemas Higiênicos PNP G1 Aseptoflex Vario

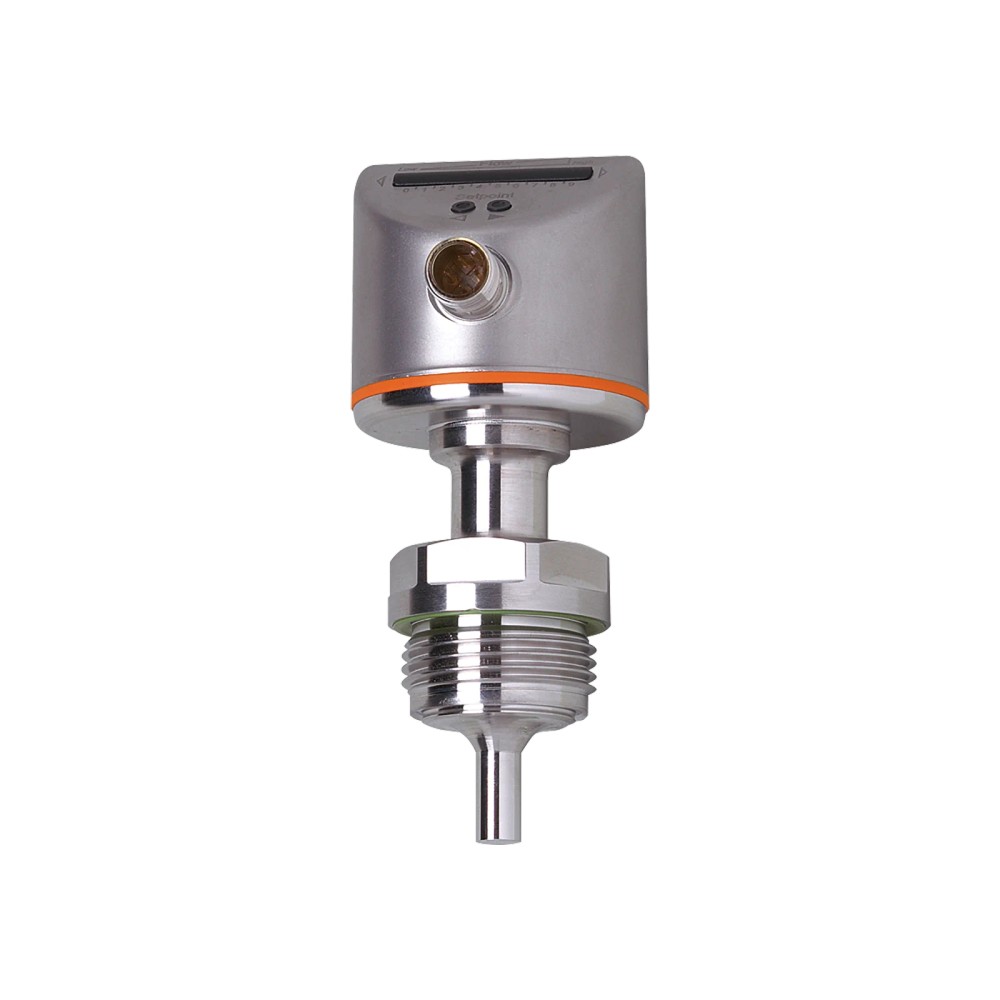

Imagem meramente ilustrativa

R$ 4.530,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SI6600
EAN: 4021179258579
NCM do produto: 90261019

Destaques do Produto Fluido e faixa de ajuste...mais

Fechar menu

Saiba mais sobre: "SI6600 IFM - Monitor de Fluxo ifm Sistemas Higiênicos PNP G1 Aseptoflex Vario"

Destaques do Produto

Fluido e faixa de ajuste

Líquidos: 3...300 cm/s; gases: 200...3000 cm/s

Saída elétrica

PNP, sinal de comutação

Alimentação

19...36 V DC

Conexão de processo

G 1 rosca externa Aseptoflex Vario

Conexão elétrica

M12, codificação A, 4 contatos

Limites de processo

Até 30 bar; temperatura do fluido -25...95 °C, com SIP até 140 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Monitor de Fluxo ifm SI6600 — PNP, conexão G 1 Aseptoflex Vario

O ifm SI6600 é um monitor de fluxo para detectar e monitorar o fluxo de líquidos e gases em sistemas higiênicos. Possui saída de comutação PNP, conexão de processo G 1 Aseptoflex Vario e display de LED tricolor. O ajuste abrange 3...300 cm/s para líquidos e 200...3000 cm/s para gases; a temperatura do fluido é de -25...95 °C, com processo SIP até 140 °C conforme a ficha.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Monitor de fluxo
Saída de comutação	PNP; abertura/fechamento parametrizável
Faixa de ajuste — líquidos	3...300 cm/s
Faixa de ajuste — gases	200...3000 cm/s
Conexão de processo	G 1 rosca externa Aseptoflex Vario
Temperatura do fluido	-25...95 °C; para processo SIP: até 140 °C
Resistência à pressão	30 bar / 3 MPa
Tensão de operação	19...36 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Proteção e dimensões	IP 67; IP 69K; Ø 50 mm / comprimento 119 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluxo de líquidos ou gases em sistemas higiênicos, dentro das faixas de ajuste especificadas.
Instalações cujo processo aceite conexão G 1 rosca externa Aseptoflex Vario e alimentação de 19...36 V DC.
Aplicações em que a saída de comutação PNP seja compatível com a entrada do sistema de controle e as condições de pressão e temperatura estejam dentro dos limites do equipamento.

⚠ Considere outro se precisa de:

Aplicações que exijam medição fora das faixas de ajuste declaradas para líquidos ou gases.
Processos com pressão superior a 30 bar ou temperatura do fluido acima de 95 °C, exceto processo SIP até 140 °C conforme indicado na ficha.
Instalações em que a conexão mecânica de processo não seja G 1 rosca externa Aseptoflex Vario, sem confirmar a existência de adaptação compatível.
Circuitos elétricos cuja alimentação ou tipo de entrada não seja compatível com 19...36 V DC e saída PNP.

APLICAÇÕES E USO

Uso declarado: monitoramento de fluxo em sistemas higiênicos, com fluidos líquidos dentro da faixa de ajuste de 3...300 cm/s.
Uso declarado: monitoramento de fluidos gasosos dentro da faixa de ajuste de 200...3000 cm/s.
Para processos com ciclo SIP, a ficha indica temperatura do fluido até 140 °C; confirme as condições específicas de operação no datasheet do fabricante.
As faixas de fluxo e os limites de pressão e temperatura devem ser conferidos frente às condições reais do processo. A ficha não identifica fluidos específicos nem informa protocolo digital.

COMO ESCOLHER

Antes de comprar o Monitor de Fluxo ifm SI6600 — PNP, conexão G 1 Aseptoflex Vario, verifique estes pontos:

Escolha o SI6600

Quando o processo requer monitoramento de fluxo de líquido entre 3...300 cm/s ou de gás entre 200...3000 cm/s, saída PNP, montagem G 1 Aseptoflex Vario e operação dentro dos limites declarados de temperatura e pressão.

Avalie outra configuração

Procure outra versão ou solução quando o processo exigir uma faixa de fluxo, conexão de processo, alimentação ou tipo de saída diferentes. Confirme no datasheet do fabricante a compatibilidade da instalação, especialmente para condições de SIP.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante.
Modelo	SI6600	Código do modelo informado no anúncio.
Tipo de produto	Monitor de fluxo	Função declarada do equipamento.
Aplicação	Sistemas higiênicos	Aplicação indicada na ficha.
Formato do invólucro	Cilíndrico	Formato construtivo informado.

Faixa de medição e sensibilidade
Faixa de ajuste para líquidos	3...300 cm/s	Intervalo informado para fluidos líquidos.
Faixa de ajuste para gases	200...3000 cm/s	Intervalo informado para fluidos gasosos.
Sensibilidade máxima para líquidos	3...100 cm/s	Faixa de sensibilidade máxima indicada para líquidos.
Sensibilidade máxima para gases	200...800 cm/s	Faixa de sensibilidade máxima indicada para gases.
Histerese	2...5 cm/s; para água, 5...100 cm/s a 25 °C, ajuste de fábrica	Condição de referência indicada na ficha.
Repetibilidade	1...5 % de Sr	Valor de repetibilidade declarado.
Precisão do ponto de ajuste	± 2...± 10 cm/s; para água, 5...100 cm/s a 25 °C, ajuste de fábrica	Valores e condições de referência informados pelo fabricante.
Derivação de temperatura	0,1 cm/s x 1/K; para água, 5...100 cm/s a 10...70 °C	Condição de referência indicada para água.

Dados elétricos
Tensão de operação	19...36 V DC	Faixa de alimentação declarada.
Consumo de corrente	< 60 mA	Limite informado na ficha.
Classe de proteção elétrica	III	Classificação declarada.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas declaradas na ficha.

Saídas
Função elétrica	PNP	Tipo de saída de comutação.
Sinal de saída	Sinal de comutação	Função de saída declarada.
Estado da saída	Abertura/fechamento, parametrizável	Configuração informada para a saída.
Quantidade de saídas digitais	1	Número informado na ficha.
Corrente máxima constante da saída de comutação DC	250 mA	Limite máximo declarado.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo declarado.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção informado.

Tempos de reação e partida
Tempo de resposta	1...10 s	Intervalo de resposta declarado.
Retardo de prontidão	10 s	Tempo indicado antes de o equipamento estar pronto.

Condições de processo e ambiente
Temperatura do fluido	-25...95 °C; para processo SIP: até 140 °C	Limites declarados para o fluido e condição SIP indicada.
Temperatura ambiente	-25...60 °C	Faixa de temperatura ambiente informada.
Resistência à pressão	30 bar / 3 MPa	Limite de pressão declarado.
MAWP em aplicações segundo CRN	30 bar	Valor informado para aplicações segundo CRN.
Gradiente de temperatura	150 K/min	Limite declarado.
Grau de proteção	IP 67; IP 69K	Graus de proteção informados na ficha.

Conexões
Conexão de processo	G 1 rosca externa Aseptoflex Vario	Interface mecânica de processo especificada.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Conector e contatos informados.

Dados mecânicos e materiais
Dimensões	Ø 50 mm / comprimento 119 mm	Dimensões externas declaradas.
Comprimento da sonda	20 mm	Comprimento informado.
Comprimento de instalação	20 mm	Comprimento de instalação indicado.
Diâmetro da sonda	7,7 mm	Diâmetro informado.
Materiais de construção	1.4404 (aço inoxidável / 316L); PC; PBT-GF20; EPDM/X; vedação FKM	Materiais declarados para o produto.
Material em contato com o fluido	1.4435 (aço inoxidável / 316L)	Material informado para as partes em contato com o fluido.
Características da superfície em contato com o fluido	Ra < 0,4 μm; Rz = 4 μm	Valores de superfície declarados.
Peso	425,5 g	Massa informada no conjunto de dados do produto.

Displays e elementos de operação
Display	10 LEDs, tricolor	Indicador visual declarado.
Ajuste do ponto de comutação	Botões	Método de ajuste informado.
Característica especial	Contatos banhados a ouro	Característica informada na descrição do produto.

Resistência mecânica e confiabilidade
Resistência a choques	DIN EN 60068-2-27; 50 g (11 ms)	Condição de ensaio declarada.
Resistência a vibrações	DIN EN 60068-2-6; 10 g (55...2000 Hz)	Condição de ensaio declarada.
MTTF	298 anos	Valor informado na ficha; não representa garantia de vida útil em qualquer condição.

COMPATIBILIDADE

Comunicação

• Saída de comutação PNP; abertura/fechamento parametrizável. A ficha não informa protocolo de comunicação digital.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 19...36 V DC; saída de comutação PNP. Verifique a compatibilidade da entrada do controlador com sinal PNP e consulte o datasheet para atribuição dos pinos.

Processo G 1 rosca externa Aseptoflex Vario. A compatibilidade mecânica depende de a conexão correspondente estar disponível no ponto de instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída de comutação PNP e alimentação de 19...36 V DC	✓	Corresponde ao tipo de saída e à faixa de alimentação informados na ficha; confirme a atribuição de pinos no datasheet.
Instalação com conexão G 1 rosca externa Aseptoflex Vario	✓	É a conexão de processo especificada para o SI6600.
Monitoramento de líquido dentro de 3...300 cm/s	✓	A faixa de ajuste para líquidos indicada na ficha é 3...300 cm/s.
Monitoramento de gás dentro de 200...3000 cm/s	✓	A faixa de ajuste para gases indicada na ficha é 200...3000 cm/s.
Processo acima de 30 bar	✗	A resistência à pressão declarada é 30 bar.
Processo com temperatura do fluido acima de 95 °C e até 140 °C	✓	A ficha prevê temperatura até 140 °C para processo SIP; confirme a condição de processo no datasheet.
Sistema que requer protocolo de comunicação digital	✗	A ficha fornecida informa saída de comutação, mas não especifica protocolo digital.

INSTALAÇÃO

Como instalar o Monitor de Fluxo ifm SI6600 — PNP, conexão G 1 Aseptoflex Vario

Confirme que o fluido, a faixa de fluxo, a pressão e as temperaturas do processo estão dentro dos limites declarados para o SI6600.
Verifique se o ponto de instalação possui conexão G 1 rosca externa Aseptoflex Vario compatível.
Instale o monitor conforme as instruções do fabricante e os requisitos mecânicos e higiênicos do processo; consulte o datasheet para detalhes de montagem.
Conecte o equipamento por M12, codificação A, 4 contatos, usando a atribuição de pinos indicada no datasheet.
Alimente o equipamento com 19...36 V DC e conecte a saída PNP a uma entrada compatível, respeitando os limites elétricos declarados.
Após energizar, considere o retardo de prontidão de 10 s e configure o ponto de comutação pelos botões conforme a aplicação e as instruções do fabricante.

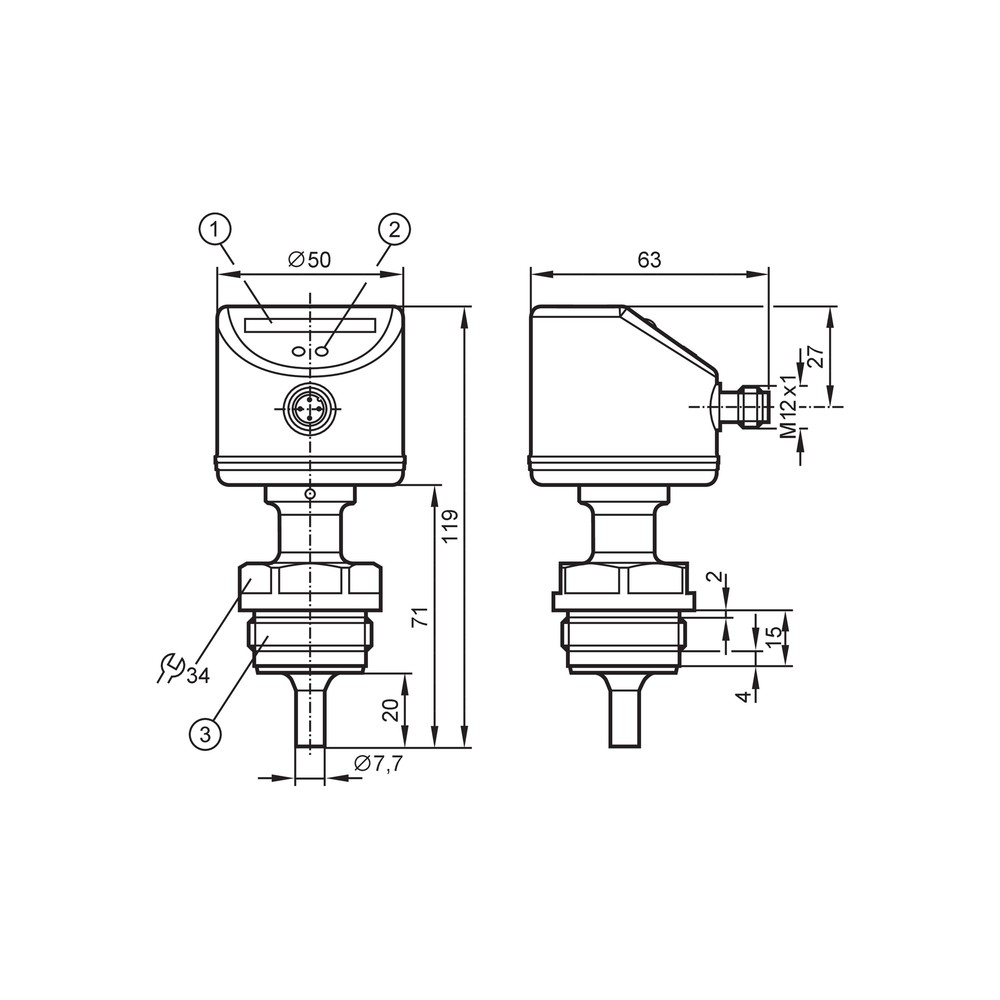

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta no ponto esperado.	Ponto de comutação configurado fora da condição de fluxo real ou fluido operando fora da faixa de ajuste aplicável.	Compare o fluxo do processo com a faixa especificada para líquido ou gás e confira o ajuste do ponto de comutação nos botões, seguindo o datasheet.
O controlador não reconhece a saída do monitor.	Incompatibilidade entre a entrada do controlador e a saída PNP, ligação incorreta ou alimentação fora da faixa especificada.	Verifique se a entrada aceita PNP, confirme a alimentação de 19...36 V DC e confira a atribuição dos pinos M12 no datasheet.
O equipamento não indica prontidão logo após ser energizado.	Retardo de prontidão de 10 s informado para o produto.	Aguarde o período de prontidão especificado e verifique novamente a indicação e o funcionamento.
A leitura ou comutação se altera após variação térmica do processo.	Variação de temperatura dentro do processo e influência térmica conforme as condições especificadas para o sensor.	Compare temperatura e fluido com as condições de referência da ficha, incluindo o dado de derivação de temperatura, e consulte o datasheet para avaliar a aplicação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados SI6600 em português (Datasheet) Desenho em escala SI6600 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o SI6600 e para que tipo de sistema serve?

É um monitor de fluxo da ifm destinado a sistemas higiênicos. Monitora líquidos e gases dentro das faixas de ajuste declaradas e fornece saída de comutação PNP.

O que preciso conferir para conectar o SI6600 ao meu controlador?

Confira se o controlador aceita entrada PNP e se a alimentação disponível está entre 19 e 36 V DC. A atribuição dos pinos do conector M12 deve ser verificada no datasheet.

O produto acompanha cabo ou outros acessórios?

A ficha fornecida não informa acessórios incluídos. Confirme o conteúdo da embalagem com o fornecedor antes da compra.

Posso usar o SI6600 em um processo acima de 30 bar?

Não conforme o limite de pressão informado: a resistência à pressão declarada é 30 bar. Não selecione o produto para uma pressão superior a esse valor.

Ele serve para qualquer tipo de conexão G 1?

A conexão especificada é G 1 rosca externa Aseptoflex Vario. A ficha não confirma compatibilidade com outras variantes de conexão G 1.

A saída não muda de estado; o sensor está com defeito?

Não necessariamente. Confira primeiro se o fluxo está dentro da faixa aplicável ao tipo de fluido e se o ponto de comutação foi configurado conforme a aplicação.

O controlador não recebe sinal do monitor; o que verificar antes de trocar?

Verifique a compatibilidade da entrada com PNP, a alimentação de 19...36 V DC e a ligação dos contatos M12 conforme o datasheet. A ficha declara também um retardo de prontidão de 10 s.

Quando escolher o SI6600 em vez de outro monitor de fluxo?

Escolha-o quando a conexão G 1 Aseptoflex Vario, a saída PNP e as faixas de ajuste para líquidos ou gases forem compatíveis com o processo. Se precisar de outra conexão, faixa ou tipo de saída, compare com outra versão no catálogo do fabricante.

Como devo instalar e ajustar o ponto de comutação?

Use a conexão de processo especificada e faça a ligação elétrica conforme o datasheet. O ponto de comutação é ajustado por botões; consulte as instruções do fabricante para o procedimento específico.

O SI6600 pode operar em processo SIP?

A ficha indica temperatura do fluido até 140 °C para processo SIP. Confirme no datasheet as condições de instalação e operação aplicáveis ao seu ciclo.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação especificado para o SI6600; confirme se a entrada do controlador é compatível. (Ref.: Função elétrica: PNP)

Aseptoflex Vario

Tipo de conexão de processo declarado para a montagem do monitor. (Ref.: Conexão de processo: G 1 rosca externa Aseptoflex Vario)

Histerese

Diferença de comutação declarada pelo fabricante, com condição de referência indicada para água. (Ref.: Histerese: 2...5 cm/s; água 5...100 cm/s a 25 °C, ajuste de fábrica)

SIP

Condição de processo citada na ficha para a temperatura do fluido. (Ref.: Temperatura do fluido: para processo SIP até 140 °C)

Grau de proteção IP

Classificação de proteção do equipamento informada na ficha; não substitui a verificação das condições específicas de instalação. (Ref.: Proteção: IP 67; IP 69K)
