Monitor de Fluxo IFM SI6200 - Sistemas Higiênicos

Pré-visualizar: SI6200 IFM - Monitor de Fluxo ifm Sistemas Higiênicos PNP 30 bar

SI6200 IFM - Monitor de Fluxo ifm Sistemas Higiênicos PNP 30 bar

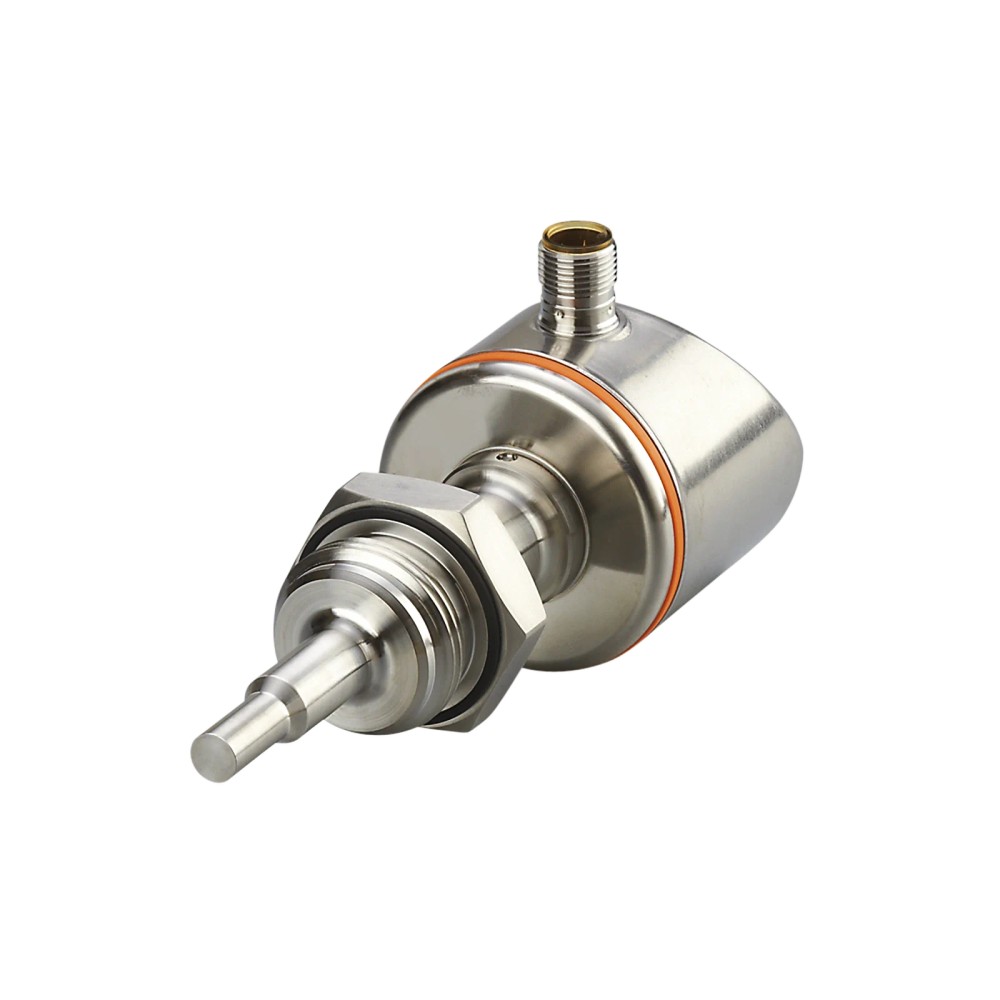

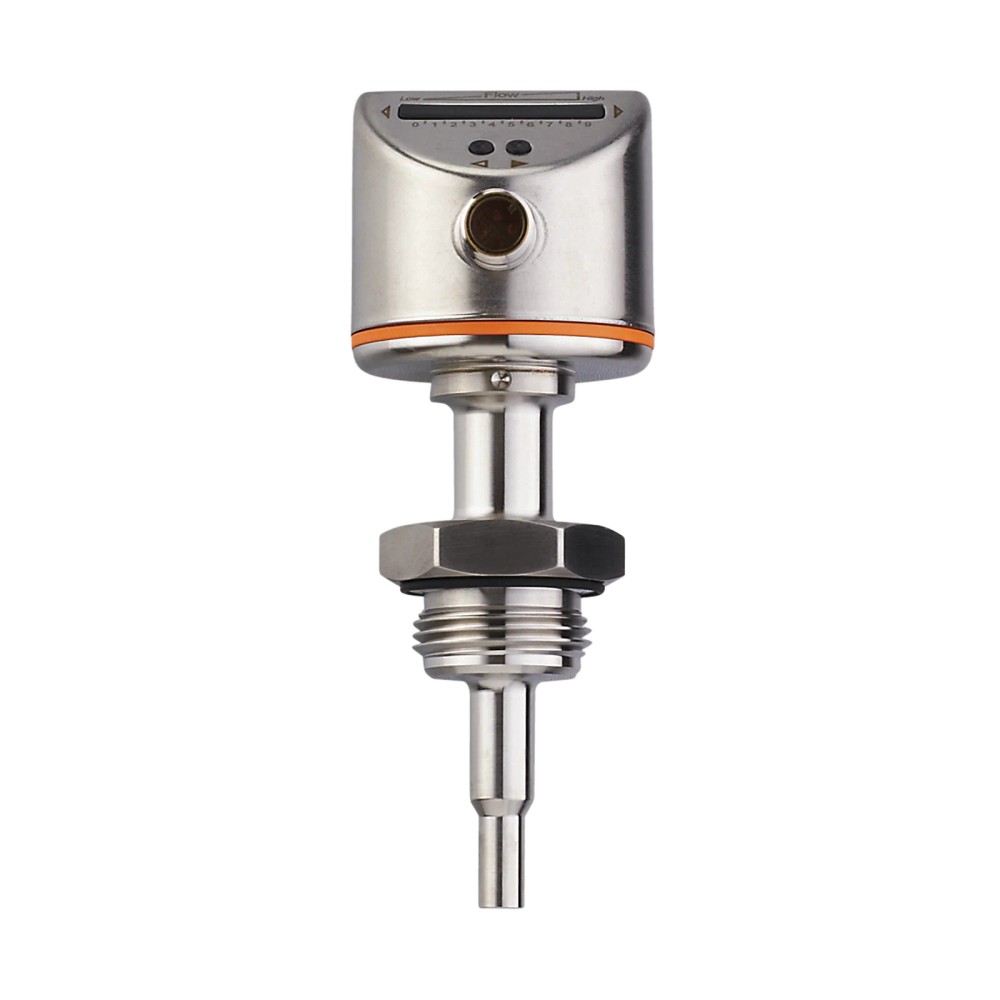

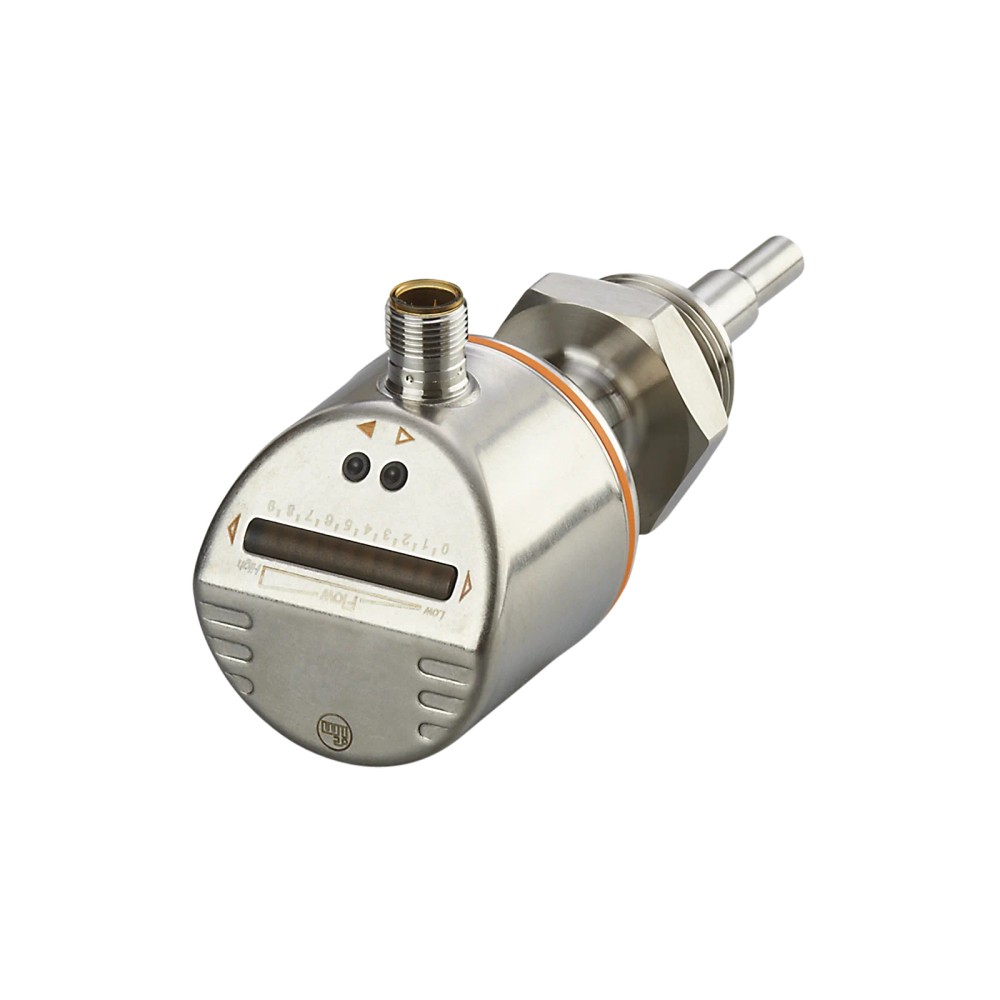

Imagem meramente ilustrativa

R$ 5.930,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SI6200
EAN: 4021179231930
NCM do produto: 90261019

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "SI6200 IFM - Monitor de Fluxo ifm Sistemas Higiênicos PNP 30 bar"

Destaques do Produto

Tipo de Saída

PNP

Pressão Máxima

30 bar

Conexão

Aseptoflex

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Monitor de Fluxo ifm SI6200 - Sistemas Higiênicos PNP 30 bar

O monitor de fluxo SI6200 da ifm é um dispositivo de alta precisão projetado para monitorar a velocidade de escoamento de fluidos líquidos e gasosos em ambientes higiênicos. Utiliza o princípio calorimétrico para detectar variações de vazão com contatos banhados a ouro e corpo em aço inoxidável. É ideal para processos críticos que exigem higiene rigorosa e alta resistência mecânica.

PRINCIPAIS ESPECIFICAÇÕES

SKU	SI6200
Marca	ifm
Saída	PNP
Faixa Líquidos	3...300 cm/s
Faixa Gases	200...3000 cm/s
Temperatura	-25...95 °C (SIP até 140°C)
Pressão	30 bar
Material	Aço Inox 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas higiênicos (indústria alimentícia/farmacêutica)
Monitoramento de fluxo de fluidos líquidos (3...300 cm/s)
Monitoramento de fluxo de fluidos gasosos (200...3000 cm/s)
Processos que exigem conformidade com grau de proteção IP69K

⚠ Considere outro se precisa de:

Instalação em novos projetos industriais
Aplicações que exigem adaptadores de conexão não inclusos
Uso fora da faixa de temperatura de -25 a 95°C (exceto SIP até 140°C)
Ambientes com pressão superior a 30 bar

APLICAÇÕES E USO

Monitoramento de presença de fluxo em tubulações de sistemas higiênicos.
Aplicações em indústria de alimentos e bebidas onde a esterilização SIP é necessária.
Processos que requerem controle de velocidade de fluidos dentro de faixas definidas (líquidos: 3-300 cm/s; gases: 200-3000 cm/s).

COMO ESCOLHER

Antes de comprar o Monitor de Fluxo ifm SI6200 - Sistemas Higiênicos PNP 30 bar, verifique estes pontos:

Quando escolher o SI6200

Escolha este modelo se seu sistema já possui ou está sendo projetado para utilizar conexões Aseptoflex e requer monitoramento higiênico em fluidos líquidos ou gasosos, mantendo a compatibilidade com a faixa de 30 bar.

Quando buscar outra opção

Busque alternativas se o seu projeto for novo, pois este item não é mais recomendado pela fabricante para novas implementações, ou se precisar de uma tecnologia de medição volumétrica direta, pois este sensor é baseado em velocidade.

ESPECIFICAÇÕES TÉCNICAS

Aplicação
Tipo de produto	Monitor de fluxo	Categoria do dispositivo
Aplicação	Sistemas higiênicos	Uso pretendido

Dados Elétricos
Tensão de operação	19...36 V DC	Faixa de alimentação
Consumo de corrente	< 60 mA	Operacional
Saída de comutação	PNP	Tipo de sinal

Medição
Faixa (Líquidos)	3...300 cm/s	Alcance de ajuste
Faixa (Gasosos)	200...3000 cm/s	Alcance de ajuste
Resistência à pressão	30 bar	Limite de operação

Dados Mecânicos
Conexão	Aseptoflex rosca externa	Interface mecânica
Material	Aço inoxidável 316L	Construção principal
Proteção	IP67 / IP69K	Classificação de invólucro

COMPATIBILIDADE

Comunicação

• Sinal de comutação digital PNP

Conexões

Elétrica 1 x M12; codificação A; 4 pinos banhados a ouro

Processo Aseptoflex rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicações em alta pressão (>30 bar)	✗	O dispositivo é limitado a 30 bar de pressão de operação.
Ambientes higiênicos com limpeza CIP/SIP	✓	O material de construção e o grau de proteção IP69K suportam processos de higienização agressivos.
Monitoramento de fluxo de água potável	✓	O material em contato com o fluido é aço 316L, compatível com aplicações alimentícias.

INSTALAÇÃO

Como instalar o Monitor de Fluxo ifm SI6200 - Sistemas Higiênicos PNP 30 bar

Certifique-se de que a tubulação esteja despressurizada.
Verifique se o adaptador de montagem Aseptoflex está instalado corretamente na tubulação.
Insira o sensor SI6200 na conexão, garantindo a profundidade de imersão de 38 mm.
Aperte a conexão seguindo as normas de torque higiênico.
Conecte o cabo M12 de 4 pinos na extremidade do sensor.
Realize o ajuste dos pontos de comutação através dos botões frontais após a energização.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de fluxo inconsistente ou ausência de sinal	Acúmulo de sedimentos na ponta da sonda	Limpeza da sonda e inspeção visual do elemento sensor
O sensor não liga ou perde conexão intermitentemente	Falha na conexão do cabo M12	Verificação de continuidade e integridade do conector e pinos
Dano físico ou falha de medição	Vibração excessiva ou choque mecânico fora do especificado	Verificação dos limites de montagem conforme folha de dados (10 g)
Comportamento errático do display LED	Tensão de alimentação fora da faixa (19-36V DC)	Medição da tensão com multímetro na entrada do conector

DOCUMENTAÇÃO TÉCNICA

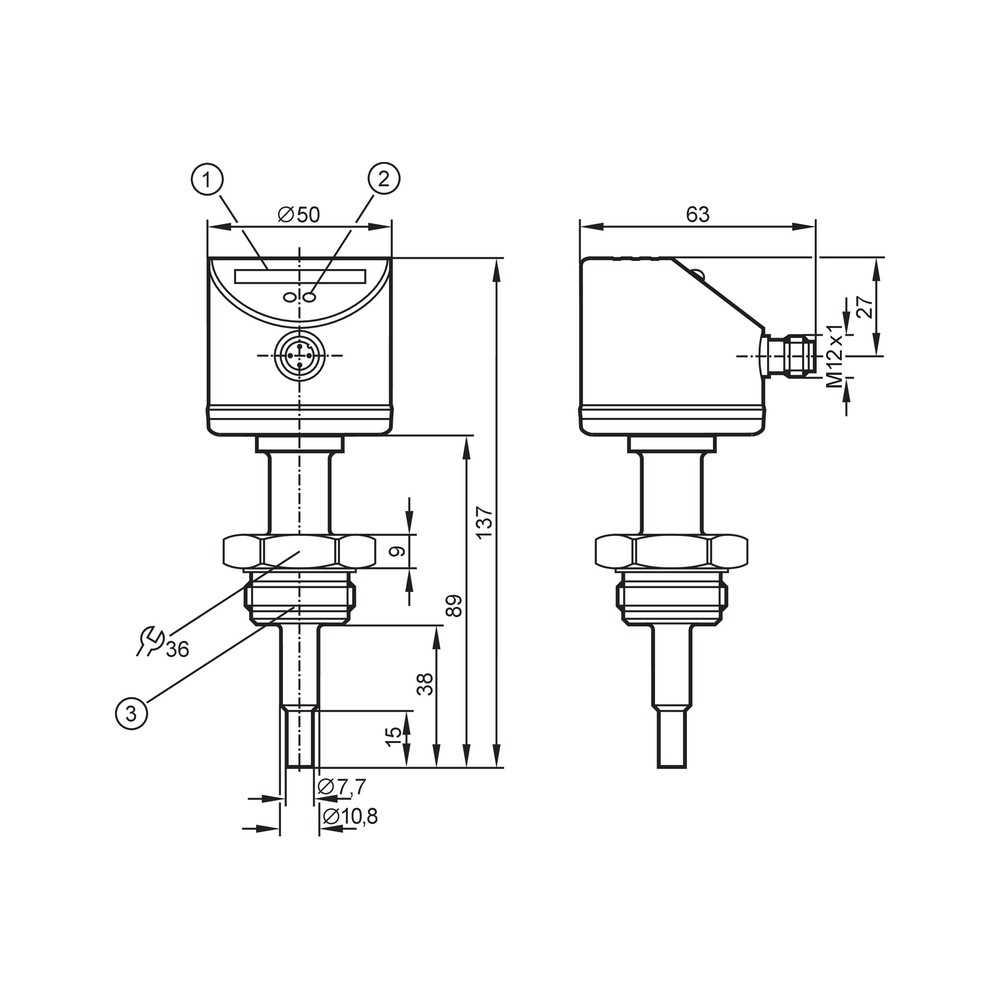

Datasheet do produto (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o Monitor de fluxo SI6200 da ifm?

O SI6200 é um monitor de fluxo eletrônico da ifm projetado especificamente para sistemas higiênicos, monitorando a vazão de fluidos líquidos e gasosos.

O que acompanha o produto na embalagem?

Este equipamento acompanha o corpo do sensor, possuindo conexão de processo rosca externa Aseptoflex e contatos banhados a ouro para alta confiabilidade.

Posso utilizar este modelo em um projeto novo?

Não, este modelo não deve ser utilizado em novos projetos, conforme diretrizes do fabricante. Recomenda-se verificar a disponibilidade de substitutos atuais.

Existem adaptadores de conexão disponíveis para este sensor?

Não, não há mais adaptadores disponíveis como acessórios para este produto. A instalação depende exclusivamente da rosca integrada.

O que fazer se o sensor parar de ler o fluxo?

O sintoma comum é a perda de sinal ou leitura instável; a causa provável é a contaminação ou descalibração do sensor, verificável pelo teste de continuidade e limpeza da sonda.

Como diagnosticar falha na alimentação do sensor?

Verifique a integridade do cabo M12 e a tensão de alimentação (19-36 V DC); se o LED não acender, há falha na alimentação ou no circuito interno.

Este modelo substitui um sensor de fluxo magnético?

O SI6200 é uma peça de reposição específica para sistemas higiênicos com conexão Aseptoflex; não é intercambiável com modelos de fluxo magnético ou ultrassônicos sem revisão mecânica.

Devo escolher o SI6200 ou um medidor de vazão volumétrica?

A escolha depende da tecnologia de medição. O SI6200 utiliza princípio calorimétrico, sendo ideal para monitoramento de presença de fluxo e não para medição volumétrica de alta precisão.

Quais cuidados devo ter ao instalar o sensor?

A instalação exige que a sonda esteja devidamente inserida no fluxo, respeitando o comprimento de imersão de 38 mm para garantir a precisão da leitura.

Quem é o responsável pela emissão da nota fiscal?

O produto é faturado diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência e suporte técnico do fabricante.

GLOSSÁRIO TÉCNICO

Aseptoflex

Conexão de processo de alta higiene, otimizada para evitar zonas mortas onde bactérias podem se acumular. (Ref.: Conexão de processo)

PNP

Tipo de saída de comutação que fornece sinal positivo (tensão de alimentação) quando ativa. (Ref.: Saída de comutação)

IP69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de limpeza. (Ref.: Grau de proteção)

SIP

Sterilization In Place, processo de limpeza e esterilização sem desmontagem. (Ref.: Temperatura do fluido)

Princípio Calorimétrico

Método de medição de fluxo baseado na dissipação de calor da sonda pelo fluido em movimento. (Ref.: Alcance de ajuste)
