Monitor de Fluxo IFM SI5012

Pré-visualizar: SI5012 IFM - Monitor de Fluxo IFM Líquidos e Gases PNP, M18x1.5, 300 bar

SI5012 IFM - Monitor de Fluxo IFM Líquidos e Gases PNP, M18x1.5, 300 bar

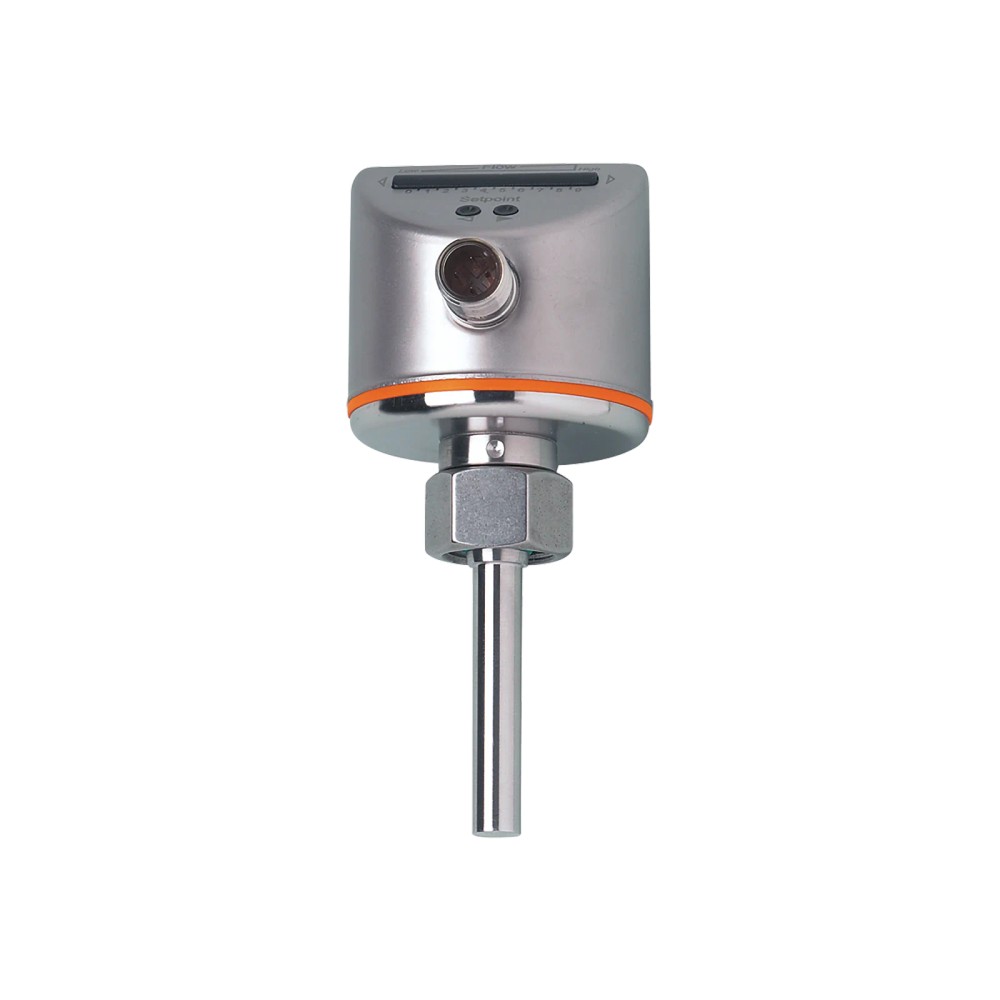

Imagem meramente ilustrativa

R$ 3.831,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SI5012
EAN: 4021179338875
NCM do produto: 90261019

Destaques do Produto Tipo de fluido...mais

Fechar menu

Saiba mais sobre: "SI5012 IFM - Monitor de Fluxo IFM Líquidos e Gases PNP, M18x1.5, 300 bar"

Destaques do Produto

Tipo de fluido

Líquidos / Gasosos

Saída de sinal

PNP

Conexão Processo

M18x1.5

Temperatura Max.

80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SI5012 IFM - Monitor de Fluxo IFM Líquidos e Gases PNP, M18x1.5, 300 bar

O SI5012 da IFM é um monitor de fluxo eletrônico de alta precisão projetado para supervisionar o movimento de líquidos e gases em processos industriais. Ele utiliza o princípio de detecção calorimétrica, oferecendo uma resposta de comutação PNP configurável sem partes móveis. Construído em aço inoxidável, suporta pressões de até 300 bar e temperaturas entre -25 e 80 °C.

PRINCIPAIS ESPECIFICAÇÕES

SKU	SI5012
Marca	IFM
Conexão	M18x1.5
Pressão Máx.	300 bar
Saída	PNP
Temp. Fluido	-25...80 °C
Proteção	IP67
MTTF	288 anos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluidos de resfriamento em máquinas-ferramenta
Detecção de fluxo de ar em sistemas de exaustão ou ventilação

⚠ Considere outro se precisa de:

Fluidos com alta abrasão que podem danificar a sonda de aço inoxidável
Aplicações com pressões superiores a 300 bar

APLICAÇÕES E USO

Monitoramento contínuo de sistemas de lubrificação
Supervisão de circuitos de refrigeração
Detecção de fluxo de ar em dutos

COMO ESCOLHER

Antes de comprar o SI5012 IFM - Monitor de Fluxo IFM Líquidos e Gases PNP, M18x1.5, 300 bar, verifique estes pontos:

Aplicação com Líquidos

Ideal para monitorar lubrificantes ou água com velocidades entre 3 e 300 cm/s.

Aplicação com Gases

Indicado para monitorar ar ou gases compatíveis com a sonda na faixa de 200 a 3000 cm/s.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Princípio de medição	Calorimétrico	Método de detecção de fluxo
Fluido permitido	Líquidos e Gasosos	Meios operacionais

Dados elétricos
Tensão de operação	19...36 DC V	Tensão nominal
Saída de comutação	PNP	Tipo de sinal
Corrente máx. saída DC	250 mA	Capacidade de carga

Faixa de medição
Faixa de medição líquidos	3...300 cm/s	Limite de operação
Faixa de medição gases	200...3000 cm/s	Limite de operação

Dados mecânicos
Resistência à pressão	300 bar	Limite mecânico
Conexão de processo	M18 x 1,5 Rosca interna	Interface mecânica
Material da sonda	Aço inoxidável 1.4404	Material em contato com fluido

COMPATIBILIDADE

Comunicação

• N/A

Conexões

Elétrica 1 x M12; 4 contatos; A-coding

Processo M18x1.5 Rosca interna

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Líquidos de baixa viscosidade	✓	Dentro da faixa de operação especificada (3-300 cm/s).
Fluidos com alta abrasão	✗	Pode causar desgaste prematuro da sonda metálica.
Sistemas com pressão > 300 bar	✗	Excede a resistência mecânica do invólucro do sensor.

INSTALAÇÃO

Como instalar o SI5012 IFM - Monitor de Fluxo IFM Líquidos e Gases PNP, M18x1.5, 300 bar

1. Certifique-se de que a linha esteja despressurizada antes da instalação.
2. Rosqueie o sensor na conexão M18x1.5, garantindo vedação adequada.
3. Conecte o cabo M12 (4 pinos) conforme o diagrama de pinagem.
4. Ligue a alimentação (19...36V DC).
5. Ajuste o ponto de comutação conforme necessário usando os botões na face do sensor.
6. Verifique o funcionamento observando a indicação dos LEDs.

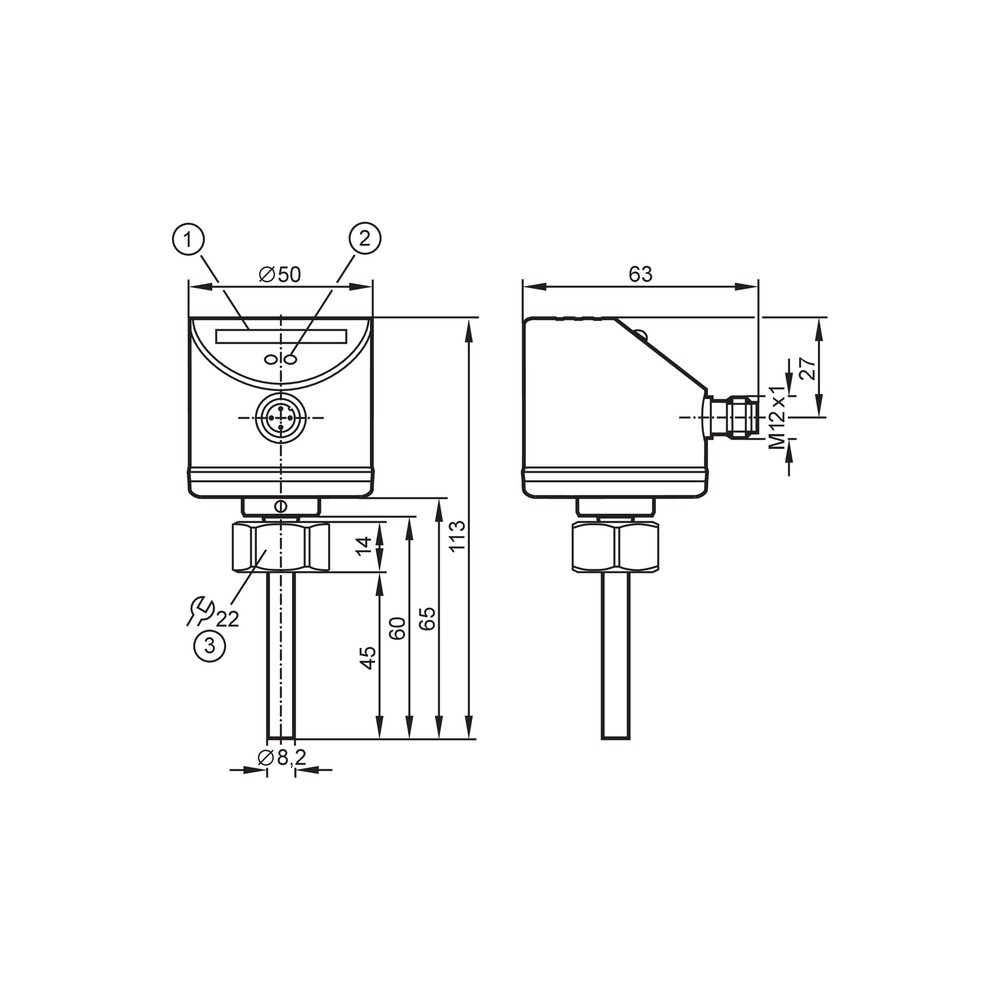

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leituras inconsistentes ou falta de detecção	Acúmulo de sedimentos na sonda	Remover o sensor e limpar a sonda conforme instruções
LEDs piscando ou sensor desligado	Tensão de alimentação incorreta ou instável	Medir a tensão no conector M12 (19-36V DC)
Interrupção intermitente do sinal	Conexão elétrica mal fixada	Verificar aperto do conector M12 e estado dos pinos
Sensor comuta fora do ponto esperado	Parâmetros de comutação desajustados	Realizar novo ajuste do setpoint pelos botões

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico SI5012 (Datasheet)

PERGUNTAS FREQUENTES

O que é o Monitor de Fluxo SI5012?

O SI5012 é um monitor de fluxo eletrônico baseado no princípio calorimétrico, projetado para detectar vazões em meios líquidos e gasosos.

Para quais tipos de aplicações este sensor é indicado?

O sensor é compatível com fluidos compatíveis com aço inoxidável 1.4404 e FKM, operando em faixas de 3 a 300 cm/s para líquidos e 200 a 3000 cm/s para gases.

Para que tipo de aplicação este monitor de fluxo NÃO é recomendado?

O sensor não deve ser aplicado em fluidos altamente abrasivos ou com alta viscosidade que excedam a capacidade de medição do dispositivo, conforme datasheet.

Existe alguma limitação quanto aos materiais do produto?

Certifique-se de que o material de contato (aço inoxidável 1.4404/316L e vedação FKM) seja quimicamente compatível com o fluido do processo.

O que indica a ausência de sinal de saída ou falha nos LEDs?

Sintomas como a falta de sinal de comutação ou LEDs apagados indicam possível falha na alimentação elétrica (19...36V DC) ou rompimento de cabo.

O que verificar antes de substituir a peça em caso de mau funcionamento?

Verifique a integridade do cabo M12, a tensão de alimentação de 19...36V DC e se a parametrização do ponto de comutação foi realizada corretamente através dos botões.

Por que escolher o SI5012 em vez de monitores de fluxo mecânicos?

O SI5012 é uma solução eletrônica de estado sólido (sem partes móveis), oferecendo maior precisão e durabilidade que monitores de fluxo mecânicos tradicionais.

Este sensor acompanha acessórios de montagem?

Não, o modelo SI5012 é fornecido como uma unidade única e pronta para uso; outros acessórios podem ser necessários dependendo da fixação desejada.

Quais cuidados são essenciais na instalação?

A instalação deve garantir que a sonda esteja totalmente imersa no fluxo, alinhada conforme o desenho dimensional e que a rosca M18x1.5 esteja devidamente vedada.

O produto possui certificações de qualidade e segurança?

Sim, o SI5012 atende a normas de EMC (EN 61000-4) e possui certificações CE, cULus e UKCA, garantindo conformidade para uso industrial.

GLOSSÁRIO TÉCNICO

Princípio Calorimétrico

Método de medição de fluxo baseado na dissipação de calor de um elemento aquecido em contato com o meio (Ref.: Datasheet SI5012).

Saída PNP

Saída de comutação do tipo 'positivo' (fonte), que comuta a tensão de alimentação para a carga quando ativa (Ref.: Dados elétricos).

Histerese

Diferença entre o ponto de ativação e desativação, garantindo estabilidade na comutação (Ref.: 2...5 cm/s).

MTTF

Mean Time To Failure, estimativa da vida útil confiável do componente (Ref.: 288 anos).

IP67

Grau de proteção contra entrada de poeira e imersão temporária em água (Ref.: EN 60529).
