Monitor de Fluxo IFM SI5007 - IO-Link e PNP 300 bar

Pré-visualizar: SI5007 IFM - Monitor de Fluxo IFM Monitoramento de fluidos IO-Link PNP 300 bar

SI5007 IFM - Monitor de Fluxo IFM Monitoramento de fluidos IO-Link PNP 300 bar

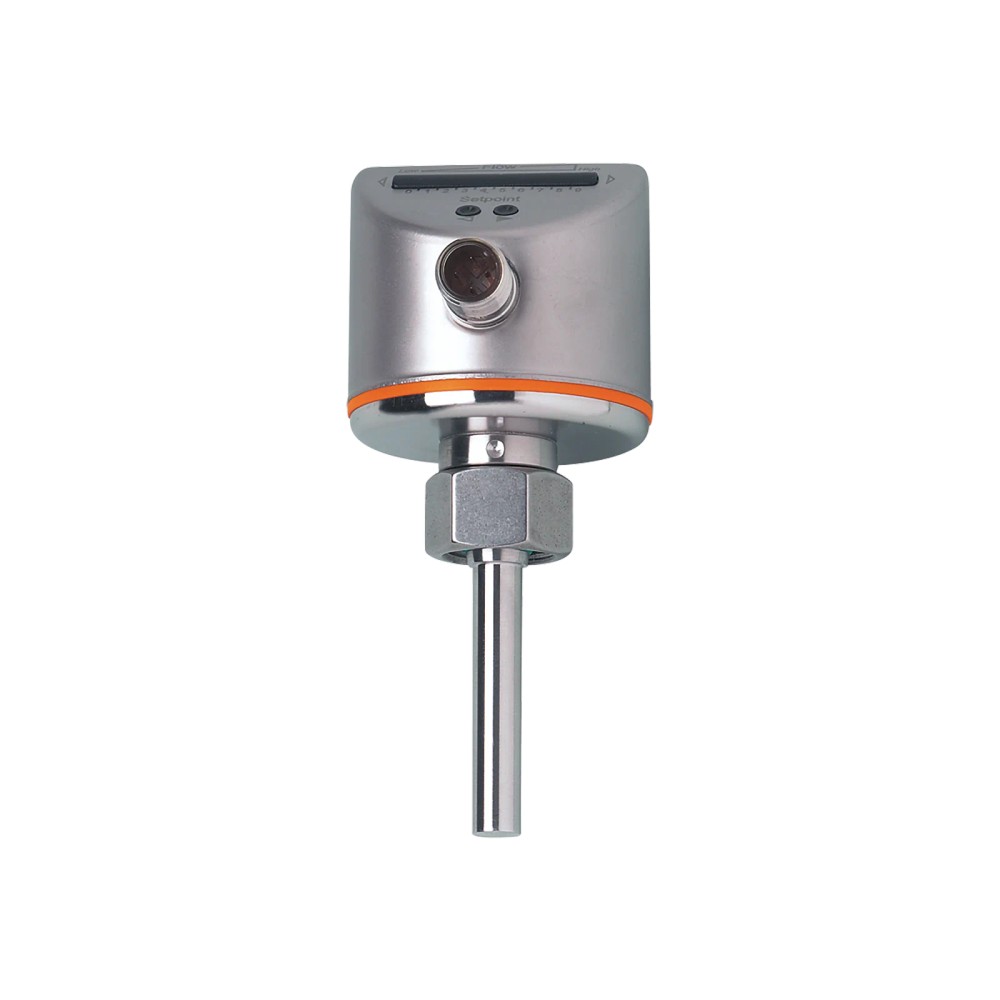

Imagem meramente ilustrativa

R$ 3.967,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SI5007
EAN: 4021179212519
NCM do produto: 90261019

Destaques do Produto Fluido Líquido ou...mais

Fechar menu

Saiba mais sobre: "SI5007 IFM - Monitor de Fluxo IFM Monitoramento de fluidos IO-Link PNP 300 bar"

Destaques do Produto

Fluido

Líquido ou gasoso

Faixa de ajuste para líquidos

3...300 cm/s

Faixa de ajuste para gases

200...3000 cm/s

Saída e comunicação

PNP e IO-Link

Conexão de processo

M18 x 1,5, rosca interna

Alimentação

18...36 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SI5007 IFM – Monitor de Fluxo para Fluidos, IO-Link, PNP, até 300 bar

O SI5007 é um monitor de fluxo IFM para fluidos líquidos e gasosos, com saídas de comutação PNP e comunicação IO-Link. Permite monitorar velocidades de fluxo na faixa de 3 a 300 cm/s para líquidos e de 200 a 3000 cm/s para gases. Opera com fluidos entre -25 e 80 °C e suporta pressão de até 300 bar. A conexão de processo é M18 x 1,5 com rosca interna.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Monitor de fluxo para fluidos líquidos e gasosos
Saída / comunicação	PNP configurável / IO-Link
Faixa de ajuste — líquidos	3...300 cm/s
Faixa de ajuste — gases	200...3000 cm/s
Temperatura do fluido	-25...80 °C
Resistência à pressão	300 bar (30 MPa)
Conexão de processo	M18 x 1,5, rosca interna
Conexão elétrica	1 x M12, codificação A, 4 contatos
Alimentação	18...36 V DC
Proteção do invólucro	IP65 e IP67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluxo de fluidos líquidos ou gasosos dentro das respectivas faixas de ajuste especificadas.
Instalações que disponham de conexão de processo M18 x 1,5 com rosca interna compatível e conexão elétrica M12 de 4 contatos, codificação A.
Aplicações com alimentação de 18...36 V DC, fluido entre -25 e 80 °C e pressão de até 300 bar.

⚠ Considere outro se precisa de:

Não selecionar para medir velocidade de fluxo fora das faixas de ajuste especificadas para o estado do fluido.
Não utilizar quando a temperatura do fluido exceder -25...80 °C ou a pressão superar 300 bar.
Não presumir compatibilidade mecânica com conexões diferentes de M18 x 1,5 com rosca interna; verificar a interface do processo antes da instalação.

APLICAÇÕES E USO

Aplicação declarada: monitoramento de fluxo em fluidos líquidos com velocidade ajustável entre 3 e 300 cm/s, dentro das condições de temperatura e pressão especificadas.
Aplicação declarada: monitoramento de fluxo em fluidos gasosos com velocidade ajustável entre 200 e 3000 cm/s, dentro das condições de temperatura e pressão especificadas.
Possibilidade de integração: sistemas com mestre IO-Link compatível com revisão 1.1, COM2 e classe de porta A; validar configuração e dados de processo no datasheet.
Possibilidade de uso: sinalização de estados de fluxo por saídas digitais parametrizáveis em instalações com alimentação e conexão elétrica compatíveis; a adequação depende da configuração do sistema.

COMO ESCOLHER

Antes de comprar o SI5007 IFM – Monitor de Fluxo para Fluidos, IO-Link, PNP, até 300 bar, verifique estes pontos:

Escolha o SI5007 quando

A aplicação exigir monitoramento de fluxo líquido entre 3 e 300 cm/s ou gasoso entre 200 e 3000 cm/s, com fluido de -25 a 80 °C, pressão de até 300 bar, saída PNP e/ou comunicação IO-Link.

Verifique a instalação antes de selecionar

Confirme que a conexão de processo é M18 x 1,5 com rosca interna, que a alimentação disponível está entre 18 e 36 V DC e que o sistema aceita conexão elétrica M12, codificação A, de 4 contatos.

Busque outro modelo ou tecnologia quando

As condições exigidas estiverem fora das faixas de velocidade, temperatura, pressão, alimentação ou conexão declaradas para o SI5007. A ficha não informa um modelo alternativo específico; compare os requisitos com o datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Monitor de fluxo	Identificação do equipamento; destinado a fluidos líquidos e gasosos.
Substâncias de aplicação	Fluidos líquidos; fluidos gasosos	Tipos de fluido declarados na ficha.
Marca	IFM	Fabricante informado no anúncio.
Modelo / SKU / Part Number	SI5007	Identificação do produto.
GTIN	4021179212519	Código de identificação comercial informado.

Faixa de medição e sensibilidade
Alcance de ajuste — fluidos líquidos	3...300 cm/s	Faixa de ajuste especificada para líquidos.
Alcance de ajuste — fluidos gasosos	200...3000 cm/s	Faixa de ajuste especificada para gases.
Sensibilidade máxima — fluidos líquidos	3...100 cm/s	Valor informado pelo fabricante para líquidos; não confundir com o alcance de ajuste.
Sensibilidade máxima — fluidos gasosos	200...800 cm/s	Valor informado pelo fabricante para gases; não confundir com o alcance de ajuste.
Repetibilidade	1...5 cm/s	Valor informado na ficha técnica.

Dados elétricos
Tensão de operação	18...36 V DC	Faixa de alimentação declarada.
Função elétrica	PNP	Tipo de saída elétrica especificado.
Consumo de corrente	< 60 mA	Limite de consumo informado.
Classe de proteção elétrica	III	Classe de proteção declarada.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Proteção indicada para as saídas.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite declarado para a saída de comutação DC.
Intensidade de corrente máxima constante da saída de comutação DC	250 mA	Limite declarado para corrente constante da saída.
EMC	DIN EN 60947-5-9	Norma indicada na ficha.

Saídas e entradas/saídas
Quantidade de saídas digitais	2	Número de saídas digitais declarado.
Função de saída	Abertura / fechamento, parametrizável	Função configurável informada para as saídas.
Sinal de saída	Sinal de comutação; IO-Link; configuráveis	Tipos de sinal declarados.
Dados do processo binários	2	Quantidade informada na ficha para IO-Link.
Dados do processo analógicos	2	Quantidade informada na ficha para IO-Link.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface declarada para comunicação com mestre compatível.
Revisão IO-Link	1.1	Revisão especificada.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Taxa e tipo de transferência informados.
Tempo mínimo do ciclo do processo	3 ms	Tempo mínimo declarado para o ciclo do processo.
Classe de master port exigida	A	Classe de porta do mestre indicada.
Modo SIO	Sim	Operação em modo SIO declarada.
Perfil	Smart Sensor – SSP 0 Generic Profiled Sensor	Perfil informado para a comunicação.
DeviceID	53	Identificador do dispositivo informado.
Padrão SDCI	IEC 61131-9	Padrão indicado na ficha.

Conexões
Conexão de processo	M18 x 1,5, rosca interna	Interface mecânica de processo declarada.
Conexão elétrica	1 x M12; codificação A; 4 contatos	Interface elétrica indicada; consultar o datasheet para a atribuição dos contatos.

Condições de processo e ambientais
Temperatura do fluido	-25...80 °C	Limites de temperatura declarados para o fluido.
Temperatura ambiente	-25...80 °C	Faixa ambiente informada.
Temperatura de armazenamento	-25...100 °C	Faixa declarada para armazenamento.
Resistência à pressão	300 bar (30 MPa)	Limite de pressão informado pelo fabricante.
Gradiente de temperatura	300 K/min	Valor declarado na ficha.
Grau de proteção	IP65; IP67	Graus de proteção informados; observar as condições de instalação e conexão definidas pelo fabricante.
Resistência a choques	DIN IEC 60068-2-27; 50 g (11 ms)	Condição de ensaio declarada.
Resistência a vibrações	DIN EN 60068-2-6; 20 g (55...2000 Hz)	Condição de ensaio declarada.

Tempos de reação e prontidão
Tempo de resposta — fluidos gasosos	1...10 s	Tempo informado para gases.
Tempo de resposta — controle de temperatura	1...10 s	Tempo informado para a função de controle de temperatura.
Retardo de prontidão	10 s	Retardo declarado antes da prontidão de operação.

Controle de temperatura
Alcance de medição do controle de temperatura	2...80 °C	Faixa de medição informada para o controle de temperatura.
Resolução do controle de temperatura	1 °C	Resolução declarada.

Materiais e partes em contato com o fluido
Materiais de construção	Aço inoxidável 1.4404, aço inoxidável 1.4310, PC, PBT-GF20, EPDM	Materiais listados para a construção do equipamento.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); anel de vedação: FKM 80 Shore A	Materiais especificados para contato com o fluido; verificar adequação química à aplicação.

Display e elementos de operação
Display	10 x LED, tricolor	Indicação visual declarada.
Ajuste do ponto de comutação	Botões	Método de ajuste informado.

Dados mecânicos e dimensões
Invólucro	Cilíndrico	Formato informado na ficha.
Diâmetro	50 mm	Dimensão externa declarada.
Comprimento total	113 mm	Dimensão declarada.
Comprimento da sonda	45 mm	Comprimento informado para a sonda.
Comprimento de instalação	45 mm	Comprimento de instalação declarado.
Diâmetro da sonda	8,2 mm	Dimensão informada na ficha.
Peso	231,5 g	Peso informado no conjunto de dados do produto.

Dados de referência e fornecimento
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
MTTF	277 anos	Valor informado no conjunto de dados; consulte a documentação do fabricante para as condições e premissas de cálculo.
NCM	9026.10.19	Código fiscal informado no conjunto de dados.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; tipo de transferência COM2 (38,4 kBaud); padrão SDCI IEC 61131-9.

• Modo SIO: sim.

• Perfil informado: Smart Sensor – SSP 0 Generic Profiled Sensor.

• Classe de master port exigida: A.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos. Alimentação de 18...36 V DC; função elétrica PNP; consumo de corrente < 60 mA. A ficha não fornece a atribuição dos pinos; consulte o datasheet antes da ligação.

Processo Conexão de processo M18 x 1,5 com rosca interna. Verifique se a conexão da instalação corresponde a essa especificação; ela não define a conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo com líquido dentro da faixa de ajuste de 3...300 cm/s, fluido entre -25 e 80 °C e pressão de até 300 bar.	✓	As condições estão dentro dos limites declarados para líquidos e do limite de pressão e temperatura.
Processo com gás dentro da faixa de ajuste de 200...3000 cm/s, fluido entre -25 e 80 °C e pressão de até 300 bar.	✓	As condições estão dentro dos limites declarados para gases e do limite de pressão e temperatura.
Sistema de controle que utilize IO-Link compatível com revisão 1.1 e classe de master port A.	✓	A ficha declara IO-Link 1.1, classe de porta A e transferência COM2 a 38,4 kBaud; confirme a configuração do mestre.
Instalação que exija uma conexão de processo diferente de M18 x 1,5 com rosca interna.	✗	A conexão de processo informada para o SI5007 é M18 x 1,5 com rosca interna; não há outra conexão indicada na ficha.
Condição de processo acima de 300 bar ou fora de -25...80 °C para o fluido.	✗	Essas condições excedem os limites especificados para pressão ou temperatura do fluido.
Aplicação que exija velocidade de líquido abaixo de 3 cm/s ou acima de 300 cm/s, ou velocidade de gás abaixo de 200 cm/s ou acima de 3000 cm/s.	✗	As velocidades indicadas estão fora das respectivas faixas de ajuste declaradas.

INSTALAÇÃO

Como instalar o SI5007 IFM – Monitor de Fluxo para Fluidos, IO-Link, PNP, até 300 bar

Confirme no datasheet que o fluido, a velocidade de fluxo, a temperatura e a pressão estão dentro dos limites especificados.
Verifique se a conexão de processo da instalação é M18 x 1,5 com rosca interna compatível; consulte o desenho dimensional para dimensões de montagem.
Instale o sensor conforme as instruções do fabricante e as condições mecânicas e de processo da aplicação; a ficha fornecida não detalha torque nem orientação de montagem.
Conecte a alimentação de 18...36 V DC por uma conexão M12, codificação A, de 4 contatos; confirme a atribuição dos pinos no datasheet antes de energizar.
Configure as saídas PNP e, se utilizado, o IO-Link conforme os requisitos do controlador e os parâmetros disponibilizados pelo fabricante.
Após a instalação, verifique a comunicação, os estados das saídas e a resposta ao processo dentro da faixa de operação; respeite o retardo de prontidão especificado.

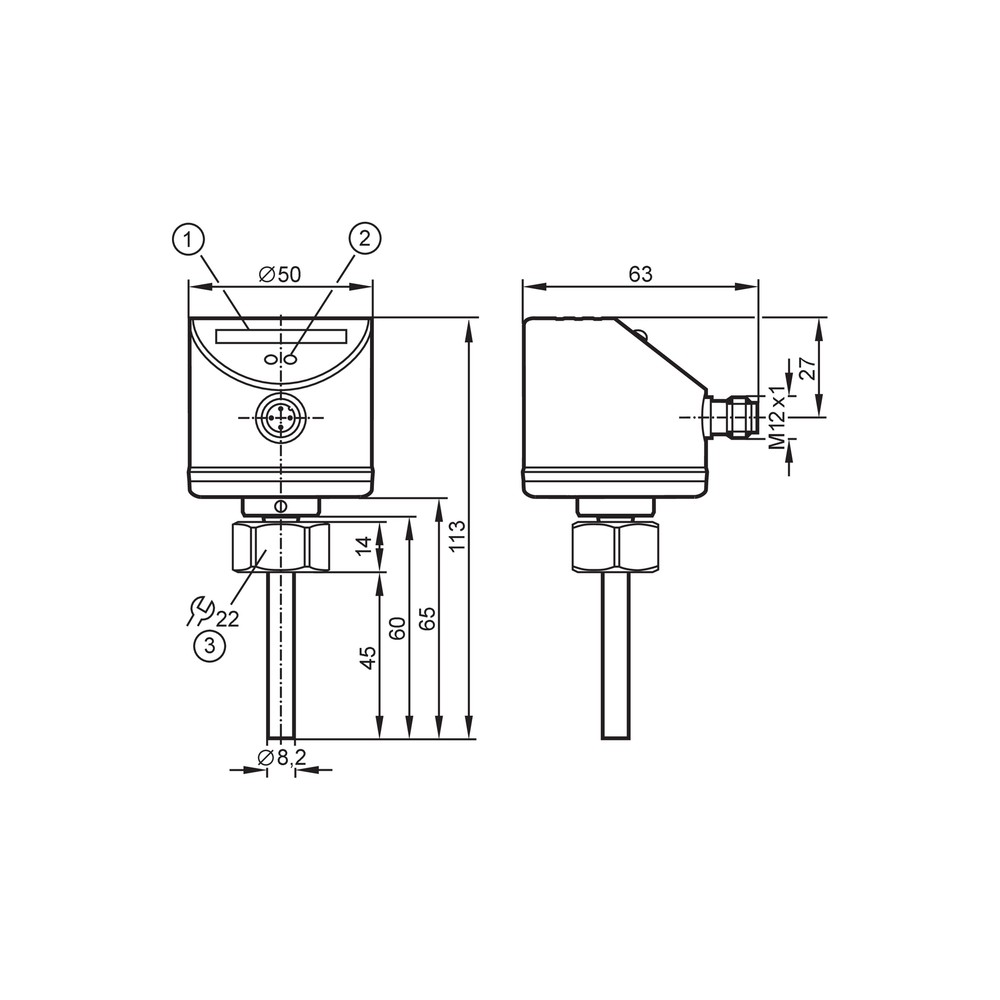

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comunica com o mestre IO-Link.	Incompatibilidade de revisão, classe da porta ou parâmetros de comunicação, ou ligação elétrica incorreta.	Confirme suporte a IO-Link 1.1, COM2 a 38,4 kBaud e classe de porta A; confira a conexão M12 e a configuração do mestre conforme o datasheet.
A saída digital não muda de estado quando o fluxo varia.	Ponto de comutação ou função de saída parametrizados de forma incompatível com a aplicação, ou fluxo fora da faixa de ajuste do fluido.	Verifique o ajuste do ponto de comutação, a função parametrizada e a velocidade do fluxo em relação à faixa especificada para líquido ou gás.
O dispositivo não inicia ou apresenta indicação de funcionamento inesperada.	Alimentação fora da faixa declarada ou conexão elétrica incorreta.	Meça a alimentação nos terminais e confirme que está entre 18 e 36 V DC; verifique a atribuição dos contatos no datasheet antes de alterar a ligação.
A leitura ou comutação não corresponde ao comportamento esperado do processo.	Condições de fluido, temperatura ou pressão fora dos limites informados, ou tempo de resposta considerado insuficiente para o processo.	Confira a faixa de velocidade aplicável ao fluido, temperatura de -25 a 80 °C, pressão máxima de 300 bar e os tempos de resposta especificados.

DOCUMENTAÇÃO TÉCNICA

Datasheet SI5007 em português (Datasheet) Desenho em escala SI5007 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o SI5007 e para quem ele serve?

É um monitor de fluxo IFM para fluidos líquidos e gasosos, com saídas PNP e IO-Link. Pode ser considerado em instalações cujas faixas de fluxo e condições de processo estejam dentro dos limites especificados.

O que acompanha o SI5007?

A ficha informa uma peça por embalagem e não lista acessórios incluídos. Consulte o fornecedor para confirmar o conteúdo físico da embalagem.

Ele funciona com qualquer mestre IO-Link?

A ficha especifica IO-Link 1.1, transferência COM2 a 38,4 kBaud e classe de master port A. Confirme esses requisitos e a configuração do mestre antes da compra.

Posso usar o SI5007 com conexão de processo diferente de M18 x 1,5 com rosca interna?

A conexão declarada é M18 x 1,5 com rosca interna. A ficha não confirma compatibilidade mecânica com outros padrões de conexão.

O que verificar se a saída PNP não comuta?

Confira primeiro se a alimentação está entre 18 e 36 V DC e se o ponto de comutação e a função de saída foram configurados para a aplicação. Verifique também se o fluxo está dentro da faixa correspondente ao líquido ou gás.

O que pode causar falha de comunicação IO-Link?

Uma configuração incompatível de revisão, COM2 ou classe da porta pode impedir a comunicação. Verifique IO-Link 1.1, COM2 a 38,4 kBaud, classe A e a ligação M12.

Este sensor serve para fluxo de líquido abaixo de 3 cm/s?

A faixa de ajuste especificada para líquidos começa em 3 cm/s. A ficha não declara operação abaixo desse limite.

Ele pode operar com fluido acima de 80 °C ou pressão acima de 300 bar?

Não dentro dos limites declarados: a temperatura do fluido é de -25 a 80 °C e a resistência à pressão é de até 300 bar. Para condições superiores, selecione uma solução cuja documentação cubra esses requisitos.

Como confirmar se a instalação elétrica é compatível?

Verifique a disponibilidade de 18...36 V DC e de conexão M12, codificação A, com 4 contatos. Consulte o datasheet para a atribuição dos pinos antes de ligar o sensor.

O produto inclui cabo ou conector elétrico?

A ficha especifica a conexão elétrica M12, mas não informa cabo ou conector como acessório incluso. Confirme o conteúdo da embalagem com o fornecedor.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação de sensores e atuadores; neste produto, a ficha indica revisão 1.1 e transferência COM2. (Ref.: Interface de comunicação / Revisão IO-Link / Tipo de transferência IO-Link)

PNP

Tipo de função elétrica da saída de comutação especificada para o sensor. (Ref.: Função elétrica)

COM2

Tipo de transferência IO-Link informado para o SI5007, com taxa de 38,4 kBaud. (Ref.: Tipo de transferência IO-Link)

Grau de proteção IP

Classificação declarada para proteção do invólucro; a ficha lista IP65 e IP67. (Ref.: Grau de proteção)

M18 x 1,5

Especificação da conexão mecânica de processo do sensor, com rosca interna. (Ref.: Conexão de processo)
