Monitor de Fluxo ifm SI5006 - Alta Precisão 300bar

Pré-visualizar: SI5006 IFM - Monitor de Fluxo ifm Monitoramento de fluidos M18x1.5 300bar 90-240V

SI5006 IFM - Monitor de Fluxo ifm Monitoramento de fluidos M18x1.5 300bar 90-240V

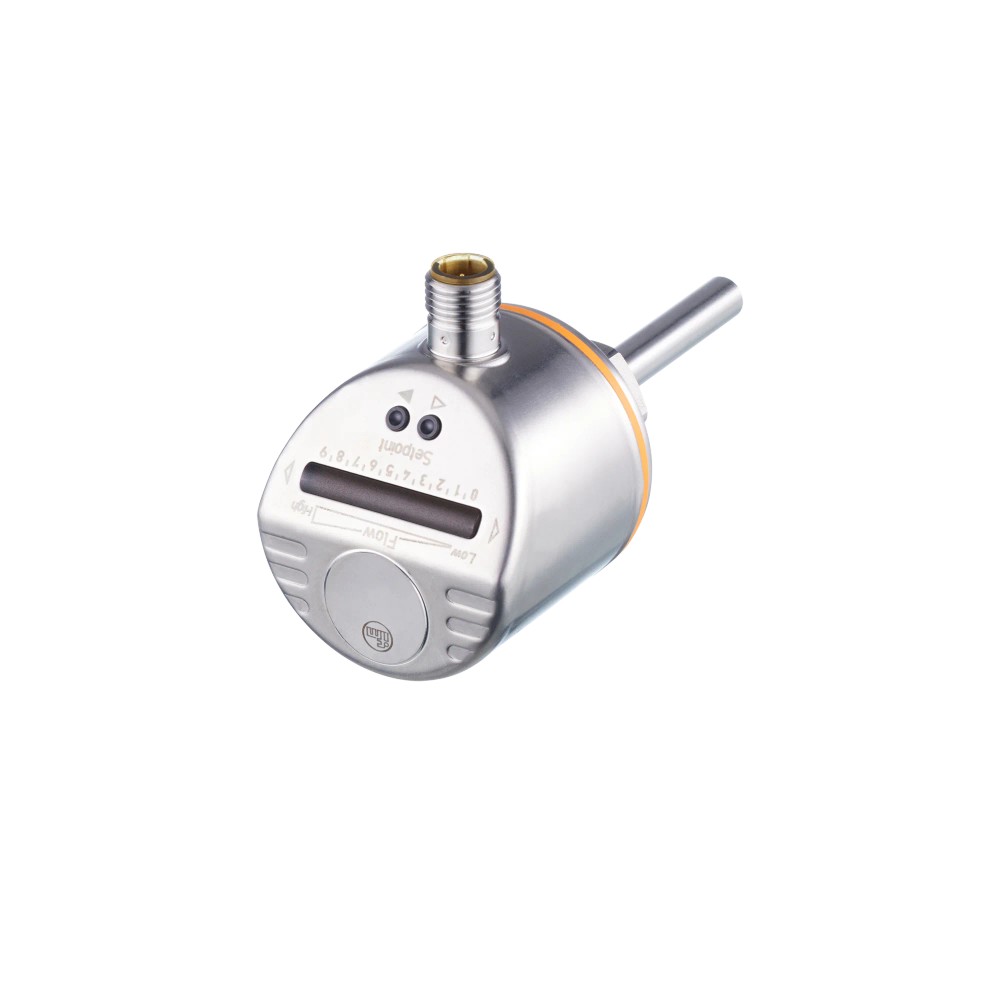

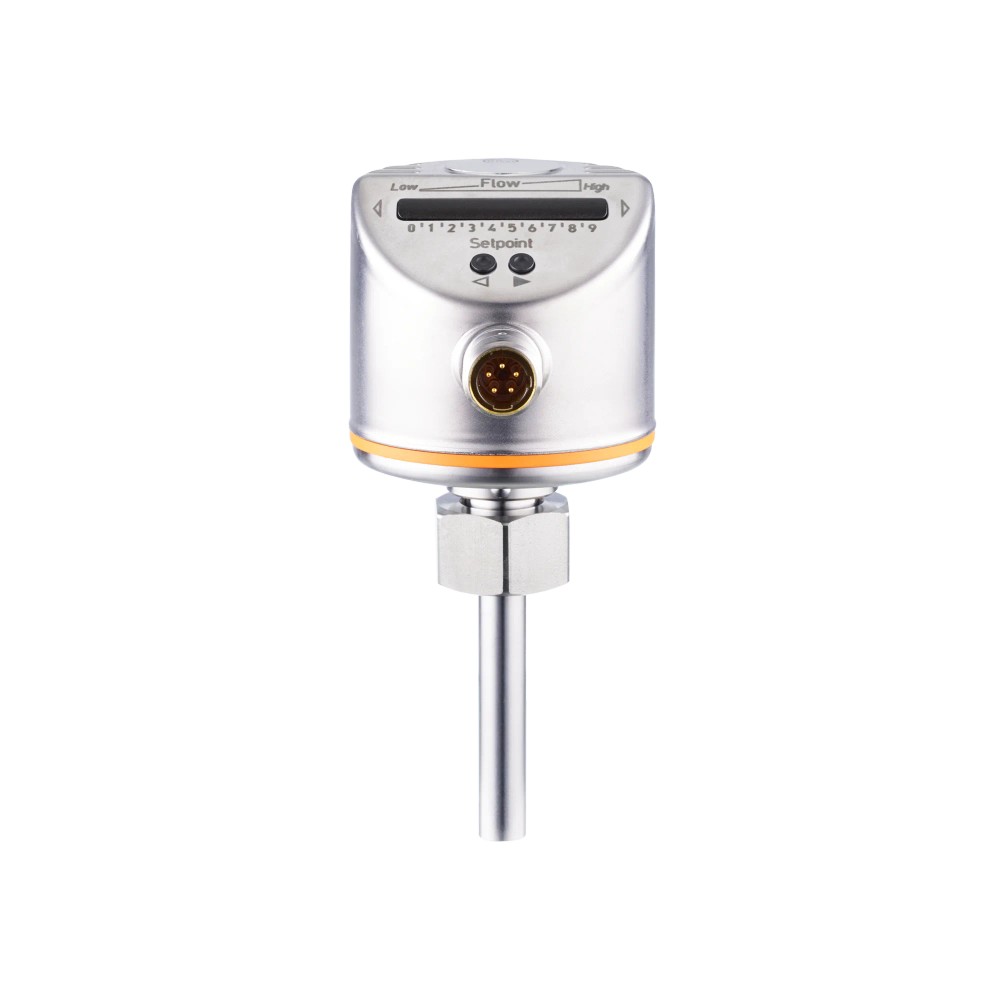

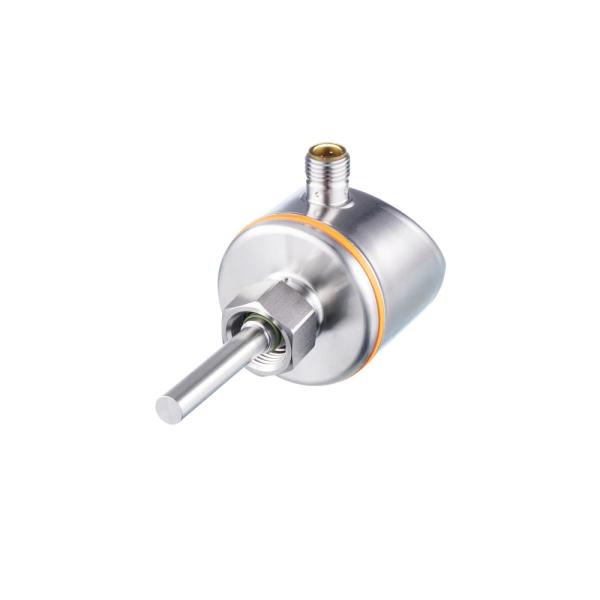

Imagem meramente ilustrativa

R$ 4.199,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SI5006
EAN: 4021179212502
NCM do produto: 90261019

Destaques do Produto Fluido Líquido ou...mais

Fechar menu

Saiba mais sobre: "SI5006 IFM - Monitor de Fluxo ifm Monitoramento de fluidos M18x1.5 300bar 90-240V"

Destaques do Produto

Fluido

Líquido ou gasoso

Alcance de ajuste para líquidos

3...300 cm/s

Alcance de ajuste para gases

200...3000 cm/s

Alimentação

90...240 V AC

Conexão de processo

M18 x 1,5, rosca interna

Saída de comutação

Relé; 3 A (250 V AC / 30 V DC)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

A informação sobre fornecedor e intermediação deve ser confirmada no canal de venda.

Nota fiscal emitida pela IFM

A ficha técnica não informa os dados de faturamento do canal.

Logística do fabricante

A disponibilidade e a gestão logística devem ser confirmadas no canal de venda.

Compra simplificada

Consulte as condições comerciais e de atendimento diretamente no canal de venda.

Sobre o Monitor de fluxo ifm SI5006 — relé, conexão de processo M18 x 1,5, 90...240 V AC, até 300 bar

O ifm SI5006 é um monitor de fluxo com saída a relé para monitorar fluidos líquidos ou gasosos. O alcance de ajuste é de 3...300 cm/s para líquidos e 200...3000 cm/s para gases. Possui conexão de processo com rosca interna M18 x 1,5, alimentação de 90...240 V AC e resistência à pressão de até 300 bar. A temperatura do fluido permitida é de -25...80 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Monitor de fluxo
Fluidos monitorados	Líquidos e gases
Alcance de ajuste — líquidos	3...300 cm/s
Alcance de ajuste — gases	200...3000 cm/s
Saída	1 saída a relé; abertura/fechamento parametrizável
Alimentação	90...240 V AC
Conexão de processo	Rosca interna M18 x 1,5
Temperatura do fluido	-25...80 °C
Resistência à pressão	300 bar / 30 MPa
Grau de proteção e dimensões	IP 67; Ø 50 mm / comprimento 113 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluxo de fluidos líquidos com velocidade dentro do alcance ajustável de 3...300 cm/s.
Monitoramento de fluxo de fluidos gasosos com velocidade dentro do alcance ajustável de 200...3000 cm/s.
Instalações em que a conexão de processo requerida seja rosca interna M18 x 1,5, a alimentação disponível esteja entre 90...240 V AC e as condições de pressão e temperatura estejam dentro dos limites especificados.

⚠ Considere outro se precisa de:

Não selecionar quando a velocidade do fluido estiver fora do alcance de ajuste aplicável ao tipo de fluido.
Não utilizar em condição de pressão superior a 300 bar ou temperatura do fluido fora de -25...80 °C.
Não selecionar para uma instalação cuja conexão de processo não corresponda à rosca interna M18 x 1,5, sem verificar previamente a adaptação mecânica necessária.

APLICAÇÕES E USO

Aplicação documentada: monitoramento de fluxo em fluidos líquidos, com ajuste dentro da faixa de 3...300 cm/s, respeitando os limites de pressão e temperatura do dispositivo.
Aplicação documentada: monitoramento de fluxo em fluidos gasosos, com ajuste dentro da faixa de 200...3000 cm/s, respeitando os limites de pressão e temperatura do dispositivo.
Possibilidade de uso: integração do sinal de comutação do relé em um circuito de controle compatível com as características elétricas declaradas. A ficha não especifica equipamento receptor nem protocolo de comunicação; valide a ligação no datasheet.
Em qualquer aplicação, considerar a conexão de processo M18 x 1,5 com rosca interna, a alimentação de 90...240 V AC e os limites de pressão e temperatura. A ficha não identifica compatibilidade química com fluidos específicos.

COMO ESCOLHER

Antes de comprar o Monitor de fluxo ifm SI5006 — relé, conexão de processo M18 x 1,5, 90...240 V AC, até 300 bar, verifique estes pontos:

Escolha o SI5006 quando

O processo exigir monitoramento de fluxo de líquido ou gás dentro dos respectivos alcances de ajuste, saída a relé e alimentação de 90...240 V AC. Verifique também a compatibilidade da rosca interna M18 x 1,5 e os limites de pressão e temperatura.

Avalie outra configuração quando

A velocidade do fluido estiver fora do alcance especificado, a pressão exceder 300 bar, a temperatura do fluido não estiver entre -25...80 °C ou a instalação exigir outro tipo de conexão, alimentação ou saída. A ficha disponível não identifica um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / ifm electronic	Identificação informada para o produto.
Modelo e SKU	SI5006	Código do modelo e referência comercial.
GTIN	4021179212502	Identificador comercial informado na ficha.
Tipo de produto	Monitor de fluxo	Equipamento para monitoramento de fluxo de fluidos.
Fluidos	Fluidos líquidos e fluidos gasosos	Tipos de meio indicados na ficha.

Faixa de medição e ajuste
Alcance de ajuste — fluidos líquidos	3...300 cm/s	Faixa de ajuste especificada para líquidos.
Alcance de ajuste — fluidos gasosos	200...3000 cm/s	Faixa de ajuste especificada para gases.
Sensibilidade máxima — fluidos líquidos	3...100 cm/s	Valor informado para líquidos; observar a documentação do fabricante para aplicação e parametrização.
Sensibilidade máxima — fluidos gasosos	200...800 cm/s	Valor informado para gases; observar a documentação do fabricante para aplicação e parametrização.
Histerese	2...5 cm/s	Valor especificado para a histerese do ponto de comutação.
Precisão do ponto de ajuste	± 2...± 10 cm/s	Faixa de precisão indicada para o ponto de ajuste.
Repetibilidade	1...5 % de Sr	Valor de repetibilidade indicado pelo fabricante; Sr conforme nomenclatura da ficha.

Dados elétricos
Tensão de operação	90...240 V AC	Faixa de alimentação especificada.
Tolerância da tensão de operação	-15...10 %	Tolerância declarada para a tensão de operação.
Frequência AC	47...63 Hz	Faixa de frequência da alimentação AC.
Consumo energético máximo	3,5 VA	Consumo máximo informado.
Classe de proteção elétrica	II	Classe de proteção declarada.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 5 A; rápido	Proteção externa especificada na ficha; verificar dimensionamento e instalação conforme documentação do fabricante.

Saídas e comutação
Função elétrica	Relé	Tipo de saída informado.
Quantidade de saídas digitais	1	Número de saídas digitais declarado.
Sinal de saída	Sinal de comutação	A saída fornece sinal de comutação.
Configuração da saída	Abertura/fechamento, parametrizável	Comportamento de saída configurável conforme ficha.
Poder de corte	3 A (250 V AC / 30 V DC)	Capacidade de comutação especificada; respeitar os valores de tensão e corrente indicados.
Proteção contra curto-circuitos	Não	A ficha indica ausência dessa proteção.
Proteção contra sobrecarga	Não	A ficha indica ausência dessa proteção.
Proteção contra inversão de polaridade	Não	A ficha indica ausência dessa proteção.
Conexão elétrica	1 x 1/2 pol.; codificação C; 5 contatos	Descrição da conexão elétrica conforme ficha do fabricante.

Tempos de reação
Tempo de resposta	1...10 s	Faixa de tempo de resposta indicada.
Retardo de prontidão	10 s	Tempo declarado antes de o dispositivo estar pronto para operação.

Condições de processo
Temperatura do fluido	-25...80 °C	Limite de operação especificado para o fluido.
Resistência à pressão	300 bar / 30 MPa	Resistência à pressão informada.
MAWP em aplicações segundo CRN	208 bar	Valor máximo de pressão de trabalho informado para aplicações segundo CRN.
Gradiente da temperatura	300 K/min	Gradiente máximo de temperatura declarado.
Derivação de temperatura	0,1 cm/s x 1/K	Coeficiente de derivação térmica informado.

Condições ambientais e conformidade
Temperatura ambiente	-25...80 °C	Faixa ambiente informada na ficha.
Temperatura de armazenamento	-25...100 °C	Faixa permitida para armazenamento indicada.
Grau de proteção	IP 67	Grau de proteção declarado; não substitui a verificação das condições de instalação e uso.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC citadas na ficha.
Resistência a choques	DIN EN 60068-2-27; 50 g (11 ms)	Condição de ensaio informada.
Resistência a vibrações	DIN EN 60068-2-6; 18 g (55...2000 Hz)	Condição de ensaio informada.
MTTF	221 anos	Valor MTTF informado na ficha; não representa garantia de vida útil em qualquer condição de aplicação.

Dados mecânicos e materiais
Conexão de processo	M18 x 1,5, rosca interna	Tipo e dimensão da conexão de processo.
Formato do invólucro	Cilíndrico	Formato físico declarado.
Dimensões	Ø 50 mm; comprimento 113 mm	Dimensões gerais informadas.
Comprimento da sonda	45 mm	Comprimento da sonda especificado.
Comprimento de instalação	45 mm	Comprimento de instalação informado.
Diâmetro da sonda	8,2 mm	Dimensão da sonda indicada.
Materiais do invólucro	1.4404; 1.4301; PC; PBT-GF20; EPDM/X	Materiais listados para o invólucro.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); anel de vedação FKM 80 Shore A	Materiais molhados informados; confirmar compatibilidade química com o fluido específico.
Peso	262,5 g	Peso declarado na ficha do produto.

Display e elementos de operação
Display	10 LEDs, tricolor	Indicação visual informada.
Ajuste do ponto de comutação	Botões	Método de ajuste declarado.

Dados de embalagem e classificação
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	9026.10.19	Classificação informada no conjunto de dados do produto.

COMPATIBILIDADE

Comunicação

• A ficha informa uma saída de comutação a relé; não especifica protocolo de comunicação digital.

Conexões

Elétrica Alimentação de 90...240 V AC, frequência de 47...63 Hz. Conexão elétrica informada: 1 x 1/2 pol.; codificação C; 5 contatos. Saída a relé parametrizável para abertura/fechamento, com capacidade de comutação de 3 A (250 V AC / 30 V DC). Conferir o esquema de ligação do fabricante antes da instalação.

Processo Conexão de processo com rosca interna M18 x 1,5. A compatibilidade mecânica depende da correspondência com a rosca do ponto de instalação; a conexão elétrica é independente dessa verificação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de líquido com velocidade entre 3...300 cm/s e condições de processo dentro dos limites declarados	✓	O alcance de ajuste para fluidos líquidos é 3...300 cm/s; devem ser respeitados os limites de temperatura e pressão.
Monitoramento de gás com velocidade entre 200...3000 cm/s e condições de processo dentro dos limites declarados	✓	O alcance de ajuste para fluidos gasosos é 200...3000 cm/s; devem ser respeitados os limites de temperatura e pressão.
Instalação com rosca de processo M18 x 1,5 interna correspondente e alimentação de 90...240 V AC	✓	As características mecânicas e elétricas correspondem às especificações do SI5006; confirme também o conector e a ligação elétrica.
Processo com temperatura do fluido inferior a -25 °C ou superior a 80 °C	✗	A temperatura do fluido especificada é -25...80 °C.
Processo com pressão acima de 300 bar	✗	A resistência à pressão informada é de até 300 bar.
Aplicação que exige protocolo de comunicação digital identificado	✗	A ficha disponível especifica saída a relé e não identifica protocolo digital; valide a necessidade com a documentação do fabricante.

INSTALAÇÃO

Como instalar o Monitor de fluxo ifm SI5006 — relé, conexão de processo M18 x 1,5, 90...240 V AC, até 300 bar

Confirme no projeto que o fluido e a velocidade prevista estão dentro da faixa de ajuste correspondente a líquidos ou gases.
Verifique que a conexão mecânica disponível corresponde à rosca interna M18 x 1,5 e confira o desenho dimensional antes da montagem.
Confirme que pressão e temperatura do processo estão dentro dos limites especificados para o equipamento.
Instale a sonda e o dispositivo conforme as instruções e posições indicadas pelo fabricante; consulte o datasheet para detalhes de montagem que não constam nesta ficha.
Com a alimentação isolada, realize a conexão elétrica conforme o esquema oficial e verifique a compatibilidade da carga com a saída a relé.
Energize o dispositivo, aguarde o retardo de prontidão especificado e ajuste o ponto de comutação pelos botões, validando a indicação e a resposta no processo.

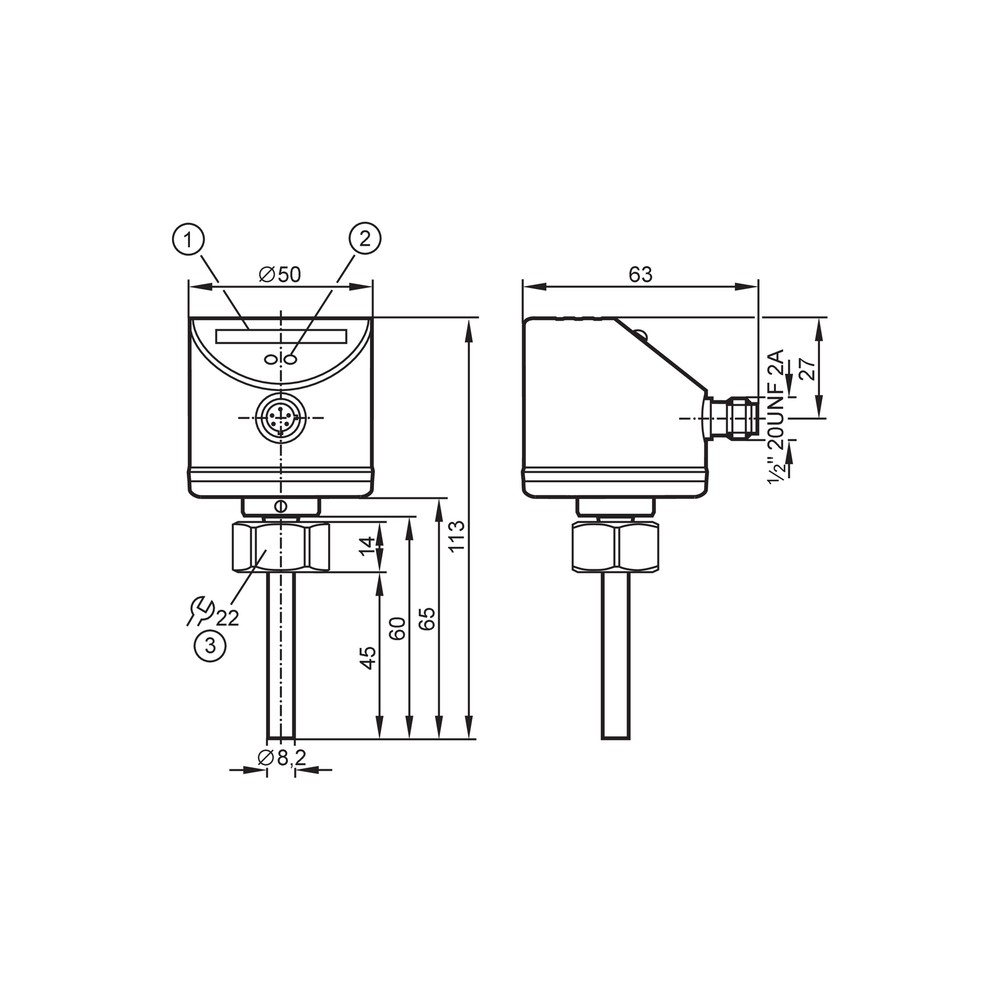

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta quando há fluxo no processo.	Ponto de comutação ajustado fora da condição real de fluxo, ou velocidade fora da faixa especificada para o tipo de fluido.	Identifique se o meio é líquido ou gás, compare a velocidade prevista com o alcance correspondente e confira o ajuste do ponto de comutação.
O estado da saída não corresponde à lógica esperada pelo sistema.	Configuração de abertura/fechamento da saída ou ligação do relé incompatível com a lógica de controle esperada.	Confira a parametrização da saída e compare a ligação com o esquema elétrico do fabricante e com a lógica do equipamento receptor.
O equipamento não inicia ou apresenta funcionamento intermitente.	Alimentação fora da faixa de 90...240 V AC, frequência fora da faixa declarada ou ligação elétrica incorreta.	Meça a tensão e a frequência de alimentação e confira a conexão elétrica e os contatos segundo o datasheet.
Leitura ou comutação instável após a instalação.	Condição de processo, montagem ou ajuste diferente do previsto; a ficha não permite determinar uma causa única sem inspeção da aplicação.	Confirme a velocidade do fluido, a temperatura, a pressão, a montagem da sonda e o ponto de comutação; compare as condições com a documentação do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados SI5006 em português (Datasheet) Desenho em escala SI5006 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o SI5006 e para que tipo de processo serve?

É um monitor de fluxo da ifm com saída a relé, destinado ao monitoramento de fluidos líquidos e gasosos. A seleção depende da velocidade do fluido e das condições de processo.

Qual é a conexão de processo e como verifico se encaixa na minha instalação?

A conexão de processo é uma rosca interna M18 x 1,5. Compare a rosca do ponto de instalação com essa especificação e consulte o desenho dimensional antes da montagem.

O SI5006 serve para fluido acima de 80 °C ou pressão acima de 300 bar?

Não conforme os limites informados: a temperatura do fluido é de -25...80 °C e a resistência à pressão é de até 300 bar. Para aplicações fora desses limites, selecione um equipamento com faixa adequada.

Posso usar o SI5006 com alimentação DC ou com uma tensão AC fora da faixa indicada?

A alimentação especificada para o dispositivo é de 90...240 V AC, com frequência de 47...63 Hz. A ficha não declara alimentação DC; confirme a necessidade elétrica com a documentação do fabricante antes de selecionar.

O sensor está ligado, mas não comuta; o que devo verificar antes de trocar?

Verifique se a velocidade do fluido está dentro da faixa aplicável e se o ponto de comutação foi ajustado para o processo. Confira também a alimentação e a ligação do relé conforme o datasheet.

A saída está com lógica invertida ou o controlador recebe o estado errado: qual pode ser a causa?

A saída de abertura/fechamento é parametrizável, e uma configuração diferente da lógica esperada pode explicar o sintoma. Confira a parametrização e a ligação do circuito antes de substituir o dispositivo.

O que acompanha o produto: sensor, cabo ou acessórios?

A ficha informa uma unidade por embalagem, mas não especifica cabos ou acessórios inclusos. Confirme o conteúdo da embalagem no canal de venda.

Qual é a diferença prática entre o alcance para líquidos e o alcance para gases?

O alcance de ajuste é de 3...300 cm/s para líquidos e 200...3000 cm/s para gases. Use a faixa correspondente ao meio monitorado ao avaliar a aplicação.

Como faço a instalação e o ajuste do ponto de comutação?

A ficha informa ajuste por botões e conexão elétrica de 1 x 1/2 pol., codificação C, com 5 contatos. Faça a instalação e a ligação conforme o desenho e as instruções oficiais, com a alimentação isolada durante o trabalho.

Como confirmo se a saída a relé pode comandar minha carga?

Compare a carga com o poder de corte especificado de 3 A (250 V AC / 30 V DC) e confirme a ligação no esquema do fabricante. A ficha também informa que não há proteção contra curto-circuito ou sobrecarga.

GLOSSÁRIO TÉCNICO

Monitor de fluxo

Dispositivo que monitora o fluxo do fluido e fornece um sinal de comutação. (Ref.: tipo de produto — monitor de fluxo; saída — sinal de comutação)

Histerese

Diferença entre os pontos de comutação e retorno, usada para caracterizar a comutação do dispositivo. (Ref.: histerese — 2...5 cm/s)

Repetibilidade

Indicação da variação do resultado quando a medição é repetida sob condições especificadas. (Ref.: repetibilidade — 1...5 % de Sr)

IP 67

Grau de proteção declarado para o invólucro conforme a classificação informada pelo fabricante. (Ref.: grau de proteção — IP 67)

MTTF

Tempo médio até falha informado como parâmetro estatístico do produto; não equivale a uma vida útil garantida para qualquer aplicação. (Ref.: MTTF — 221 anos)
