Transdutor de Fluxo IFM SI5004

Pré-visualizar: SI5004 IFM - Transdutor de Fluxo ifm Monitoramento de líquidos 3-300cm/s 4-20mA M18x1.5

SI5004 IFM - Transdutor de Fluxo ifm Monitoramento de líquidos 3-300cm/s 4-20mA M18x1.5

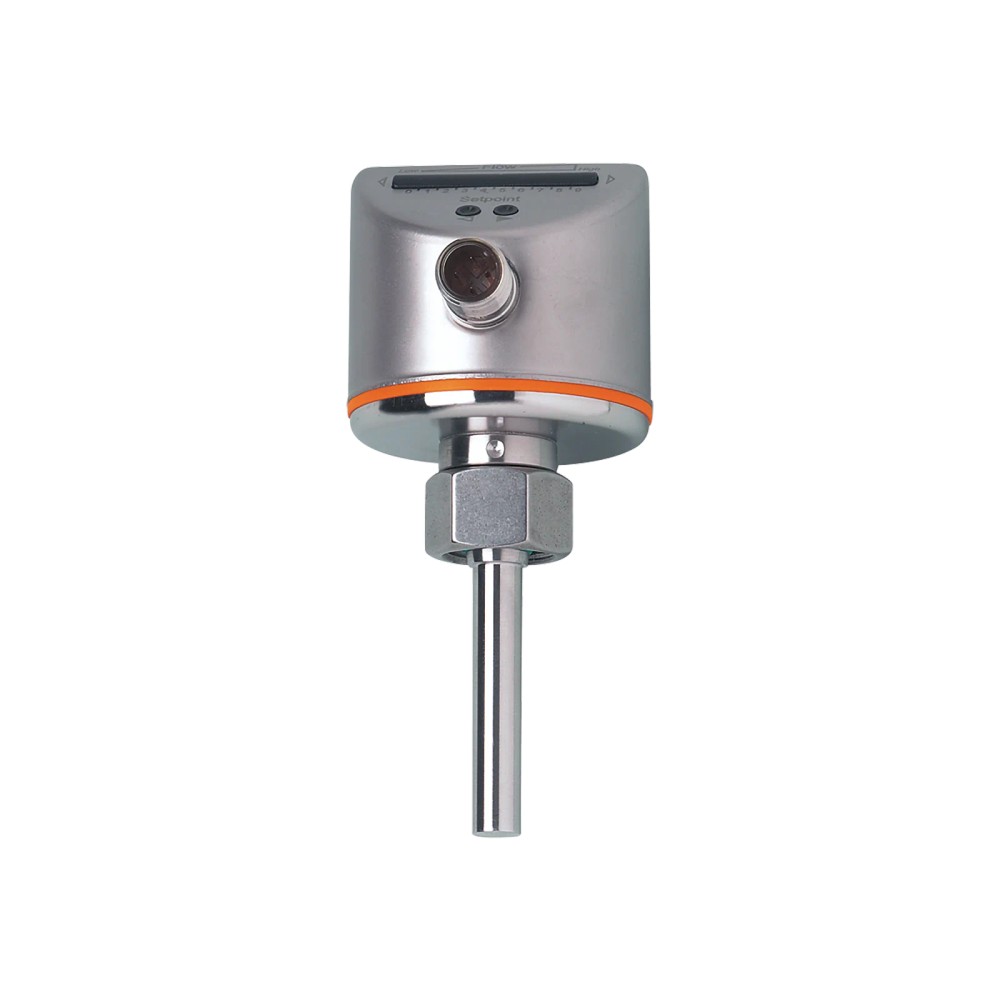

Imagem meramente ilustrativa

R$ 3.770,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SI5004
EAN: 4021179212496
NCM do produto: 90261019

Destaques do Produto Fluido Líquidos...mais

Fechar menu

Saiba mais sobre: "SI5004 IFM - Transdutor de Fluxo ifm Monitoramento de líquidos 3-300cm/s 4-20mA M18x1.5"

Destaques do Produto

Fluido

Líquidos

Faixa de fluxo ajustável

3...300 cm/s

Entrada analógica necessária

4...20 mA

Conexão de processo

M18 x 1,5, rosca interna

Alimentação disponível

19...36 V DC

Temperatura do fluido

-25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SI5004 IFM — Transdutor de fluxo para líquidos, 3...300 cm/s, saída analógica 4...20 mA, conexão M18 x 1,5

O IFM SI5004 é um transdutor de fluxo para monitorar líquidos e fornecer um sinal analógico proporcional à medição. Seu alcance de ajuste é de 3...300 cm/s e a saída é de 4...20 mA. A conexão de processo é M18 x 1,5 com rosca interna, e a temperatura do fluido permitida é de -25...80 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Transdutor de fluxo para líquidos
Alcance de ajuste	3...300 cm/s
Sinal de saída	Analógico, 4...20 mA
Conexão de processo	M18 x 1,5, rosca interna
Conexão elétrica	M12, 4 pinos
Tensão de operação	19...36 V DC
Temperatura do fluido	-25...80 °C
Resistência à pressão	300 bar / 30 MPa
Grau de proteção	IP 67
Comprimento de instalação	45 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluxo de líquidos em instalações cujo ponto de medição e processo sejam compatíveis com a conexão M18 x 1,5, rosca interna.
Aplicações que aceitem saída analógica de 4...20 mA, alimentação de 19...36 V DC e faixa de ajuste de 3...300 cm/s.
Processos com temperatura do fluido entre -25...80 °C e pressão dentro do limite indicado de 300 bar.

⚠ Considere outro se precisa de:

Não selecionar para gases: o produto está especificado para fluidos líquidos.
Não selecionar quando a instalação exigir conexão de processo diferente de M18 x 1,5, rosca interna, sem confirmar a existência de adaptador compatível.
Não selecionar para interfaces que não aceitem sinal analógico 4...20 mA ou alimentação de 19...36 V DC.

APLICAÇÕES E USO

Aplicação documentada: monitoramento de líquidos, com faixa de ajuste de 3...300 cm/s; confirmar que as condições reais de processo respeitam os limites de temperatura e pressão especificados.
Possibilidade de aplicação: envio do sinal 4...20 mA a uma entrada analógica de CLP ou sistema de controle que aceite essa interface, respeitando a tensão de alimentação e carga máxima declaradas. A compatibilidade do equipamento receptor deve ser confirmada.
A ficha não especifica compatibilidade com gases, protocolos digitais ou propriedades específicas de cada líquido; consulte o fabricante e o datasheet para validar condições particulares do processo.

COMO ESCOLHER

Antes de comprar o SI5004 IFM — Transdutor de fluxo para líquidos, 3...300 cm/s, saída analógica 4...20 mA, conexão M18 x 1,5, verifique estes pontos:

Escolha o SI5004

Quando o processo envolve líquidos, a velocidade de fluxo está dentro de 3...300 cm/s, a temperatura do fluido está entre -25...80 °C e o sistema de controle aceita 4...20 mA. Verifique também conexão M18 x 1,5, rosca interna, alimentação de 19...36 V DC e limite de pressão de 300 bar.

Busque outra configuração ou confirme a interface

Se o sistema não aceitar 4...20 mA, não disponibilizar 19...36 V DC ou exigir outra conexão de processo, confirme uma versão ou solução compatível com o fabricante antes da compra. A ficha não informa protocolos digitais nem acessórios de adaptação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transdutor de fluxo	Destinado ao monitoramento de líquidos.
Fluido	Líquidos	Meio de aplicação informado na ficha.
Marca	ifm	Fabricante indicado no anúncio.
Modelo / SKU / Part Number	SI5004	Identificação do produto.
GTIN	4021179212496	Código global de identificação do item.
Descrição de catálogo	SI5004 (SID10ADB10OG/)	Identificação adicional presente na descrição do catálogo.

Faixa de medição e resposta
Alcance de ajuste	3...300 cm/s	Faixa de ajuste informada para a velocidade de fluxo.
Sensibilidade máxima	3...100 cm/s	Valor especificado separadamente na ficha; consulte o datasheet para as condições de aplicação.
Repetibilidade	1...5 cm/s	Valor informado para a repetibilidade.
Aviso sobre a reprodutibilidade	Para água 5...100 cm/s; ajuste de fábrica a 25 °C	Condição de referência informada pelo fabricante.
Erro de medição	± 2...± 10 % do valor final	Faixa de erro declarada; consulte o datasheet para as condições detalhadas.
Tempo de resposta	1...10 s	Faixa de tempo declarada na ficha.
Retardo de prontidão	10 s	Tempo informado antes de o dispositivo estar pronto para operação.
Derivação de temperatura	0,1 cm/s x 1/K	Referência indicada para água a 5...100 cm/s e 10...70 °C.

Saídas e carga
Tipo de sinal	Analógico	Tipo de saída informado no anúncio.
Corrente da saída analógica	4...20 mA	Sinal de saída especificado.
Quantidade de saídas analógicas	1	Número de saídas analógicas informado.
Carga máxima	500 Ω	Limite de carga informado para a saída.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha.

Dados elétricos
Tensão de operação	19...36 V DC	Faixa de alimentação declarada.
Consumo de corrente	< 60 mA	Limite de consumo informado.
Classe de proteção	III	Classificação elétrica declarada.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Conexão elétrica	1 x M12, codificação A, 4 contatos	Interface elétrica especificada; atribuição dos pinos não detalhada no contexto.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC listadas na ficha.

Condições ambientais e limites de processo
Temperatura do fluido	-25...80 °C	Faixa de operação indicada para o fluido.
Temperatura ambiente	-25...80 °C	Faixa ambiente informada.
Temperatura de armazenamento	-25...100 °C	Faixa de armazenamento declarada.
Resistência à pressão	300 bar / 30 MPa	Limite de pressão indicado na ficha.
MAWP em aplicações segundo CRN	208 bar	Valor específico informado para aplicações segundo CRN.
Grau de proteção	IP 67	Grau de proteção do invólucro declarado; não representa autorização para qualquer condição de imersão.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Condição de ensaio indicada.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (55...2000 Hz)	Condição de ensaio indicada.

Dados mecânicos e materiais
Conexão de processo	M18 x 1,5, rosca interna	Interface mecânica de processo.
Comprimento de instalação	45 mm	Comprimento de instalação declarado.
Comprimento da sonda	45 mm	Comprimento da sonda informado.
Diâmetro da sonda	8,2 mm	Dimensão da sonda declarada.
Dimensões externas	Ø 50 mm; comprimento total 113 mm	Dimensões listadas no catálogo.
Formato do invólucro	Cilíndrico	Formato indicado para o invólucro.
Materiais de construção	1.4404 (aço inoxidável / 316L); 1.4301 (aço inoxidável / 304); PC; PBT-GF20; EPDM/X	Materiais gerais informados no catálogo.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); anel de vedação FKM 80 Shore A	Materiais declarados para as partes em contato com o fluido.
Peso	230 g	Peso informado no catálogo.

Display e operação
Display	10 LEDs tricolores	Indicação visual informada na ficha.

Outros dados de confiabilidade e fornecimento
MTTF	259 anos	Valor de MTTF informado no catálogo; não representa garantia de vida útil.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	9026.10.19	Código fiscal informado no catálogo.

COMPATIBILIDADE

Comunicação

• Saída analógica 4...20 mA. Não há protocolo digital informado na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 19...36 V DC; corrente de consumo inferior a 60 mA. A ficha não detalha a atribuição dos pinos.

Processo M18 x 1,5, rosca interna. Comprimento de instalação de 45 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica de controle compatível com sinal 4...20 mA e alimentação de 19...36 V DC	✓	Essas são as características de saída e alimentação especificadas para o SI5004; confirme a carga máxima de 500 Ω.
Controlador que requer comunicação digital por protocolo	✗	A ficha informa saída analógica 4...20 mA e não especifica protocolo digital.
Ponto de instalação com conexão de processo M18 x 1,5, rosca interna	✓	Corresponde à conexão de processo especificada; a compatibilidade elétrica deve ser verificada separadamente.
Processo com líquido entre -25...80 °C e pressão dentro do limite de 300 bar	✓	As condições estão dentro dos limites informados para temperatura do fluido e resistência à pressão.
Aplicação com gás	✗	O produto está especificado para monitoramento de líquidos.

INSTALAÇÃO

Como instalar o SI5004 IFM — Transdutor de fluxo para líquidos, 3...300 cm/s, saída analógica 4...20 mA, conexão M18 x 1,5

Confirme que o meio é líquido e que a temperatura e a pressão do processo estão dentro dos limites indicados no datasheet.
Verifique a compatibilidade mecânica da tomada de processo com a rosca interna M18 x 1,5; não force o encaixe se houver divergência de rosca.
Considere o comprimento de instalação de 45 mm e o diâmetro de sonda de 8,2 mm ao verificar o espaço disponível no ponto de medição.
Instale a sonda na posição e orientação adequadas ao processo conforme as instruções do fabricante; a ficha fornecida não define orientação específica.
Conecte o M12 de 4 pinos e forneça alimentação de 19...36 V DC, consultando o datasheet para a atribuição dos pinos.
Ligue a saída analógica 4...20 mA a uma entrada compatível e confirme que a carga total não ultrapassa 500 Ω; após energizar, considere o retardo de prontidão de 10 s.

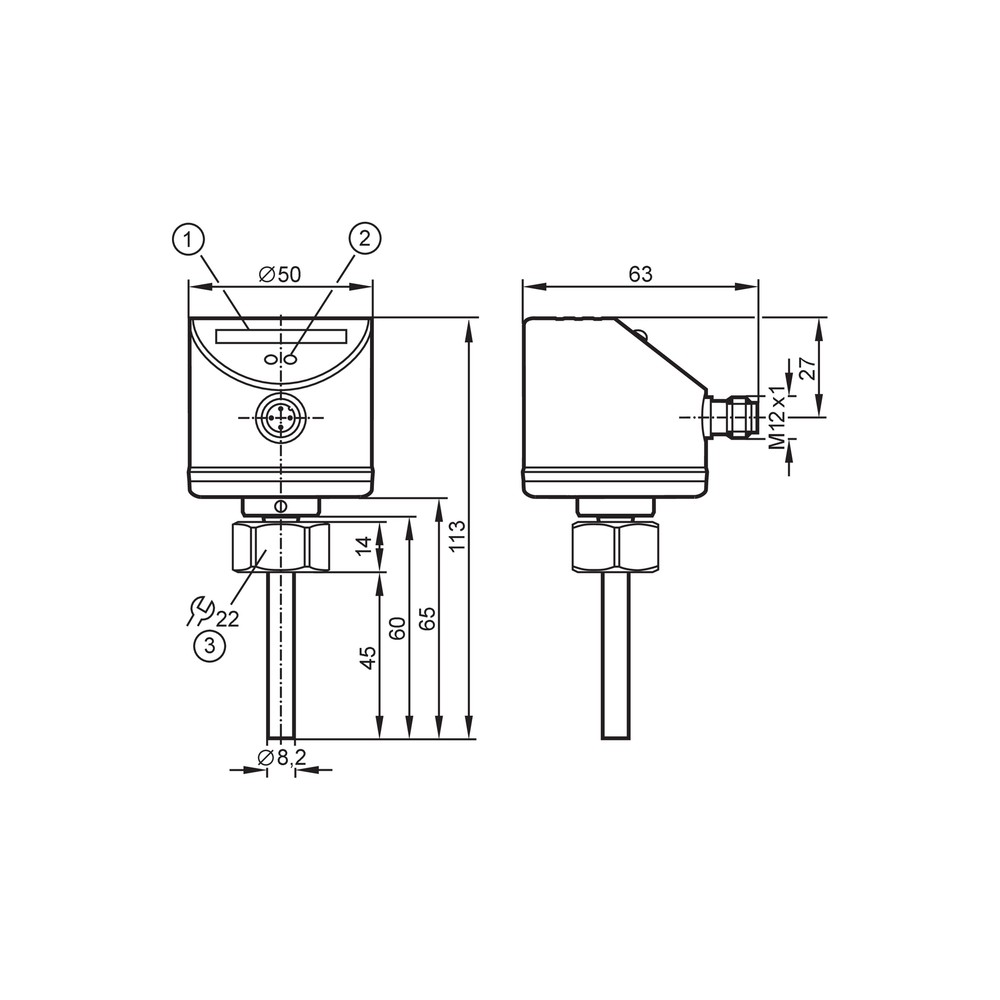

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não indica o fluxo esperado.	Possível incompatibilidade entre o sinal 4...20 mA do sensor e a entrada analógica, ou carga total acima do limite especificado.	Confirme que a entrada está configurada para corrente, verifique a alimentação e meça a carga total do circuito, respeitando o máximo de 500 Ω.
Não há sinal após a instalação.	Alimentação fora da faixa de operação, conexão M12 incorreta ou circuito aberto na saída.	Meça a alimentação nos terminais conforme o pinout oficial e verifique continuidade e ligação do circuito 4...20 mA.
A leitura varia ou não corresponde ao processo.	Condição de fluxo fora da faixa de ajuste ou processo diferente da condição de referência informada para reprodutibilidade.	Compare a velocidade do fluxo com a faixa de 3...300 cm/s e consulte no datasheet as condições de referência e instalação.
O sensor parece não responder logo após ser energizado.	O retardo de prontidão especificado é de 10 s.	Aguarde o retardo indicado antes de avaliar a leitura e confirme que a alimentação permanece dentro de 19...36 V DC.

DOCUMENTAÇÃO TÉCNICA

Datasheet SI5004 em português (Datasheet) Desenho em escala SI5004 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o SI5004 e para que tipo de fluido serve?

É um transdutor de fluxo da ifm destinado ao monitoramento de líquidos. A ficha não especifica uso com gases.

O que acompanha o SI5004 na embalagem?

A ficha informa uma peça por embalagem, mas não lista cabos, adaptadores ou outros acessórios inclusos. Confirme o conteúdo comercial com o fornecedor.

Ele funciona com qualquer CLP?

Não necessariamente: o CLP precisa aceitar entrada analógica de 4...20 mA e o circuito deve respeitar a carga máxima de 500 Ω. A compatibilidade da alimentação e da entrada deve ser conferida no equipamento receptor.

Posso usar o SI5004 em uma linha com rosca diferente de M18 x 1,5?

A conexão de processo especificada é M18 x 1,5 com rosca interna. Para uma interface diferente, confirme a compatibilidade de um adaptador com o fabricante, pois a ficha não indica adaptadores.

Serve para monitorar gás ou ar comprimido?

A ficha especifica o monitoramento de líquidos. Ela não fornece dados que validem o uso com gases ou ar comprimido.

Posso usar com um fluido acima de 80 °C?

A faixa de temperatura do fluido indicada é -25...80 °C. A ficha não valida operação acima desse limite.

A leitura está zerada; o que verifico antes de substituir o sensor?

Verifique se há alimentação entre 19...36 V DC, se o circuito M12 está conectado conforme o pinout oficial e se a entrada receptora aceita corrente de 4...20 mA. Considere também o retardo de prontidão de 10 s.

A corrente de saída fica instável; por onde começo o diagnóstico?

Confira a compatibilidade da entrada analógica e se a carga total não excede 500 Ω. Compare também as condições do fluxo com a faixa e as condições de referência do datasheet.

É melhor comprar o SI5004 ou procurar uma versão com outro tipo de saída?

Escolha o SI5004 quando o sistema aceitar uma saída analógica de 4...20 mA e alimentação de 19...36 V DC. Se precisar de outro sinal ou protocolo, selecione uma versão cuja ficha confirme essa interface.

Como faço a ligação elétrica do conector M12?

Use o pinout do datasheet do fabricante para identificar os contatos, pois a ficha do anúncio informa M12 de 4 pinos, mas não detalha a atribuição. Antes de energizar, confirme a tensão de 19...36 V DC e a ligação da saída 4...20 mA.

GLOSSÁRIO TÉCNICO

Transdutor de fluxo

Dispositivo que monitora o fluxo de um fluido e fornece um sinal de saída correspondente. (Ref.: tipo de produto — transdutor de fluxo)

Saída analógica 4...20 mA

Sinal de corrente usado para transmitir a medição a uma entrada compatível. (Ref.: corrente da saída analógica — 4...20 mA)

Repetibilidade

Variação informada para resultados repetidos de medição sob condições comparáveis. (Ref.: repetibilidade — 1...5 cm/s)

Carga máxima

Limite de carga indicado para o circuito da saída analógica. (Ref.: carga máxima — 500 Ω)

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de elementos, conforme a codificação IP. (Ref.: proteção IP — IP 67)
