Monitor de Fluxo IFM SI5002

Pré-visualizar: SI5002 IFM - Monitor de Fluxo ifm Controle de Fluidos PNP IO-Link M18

SI5002 IFM - Monitor de Fluxo ifm Controle de Fluidos PNP IO-Link M18

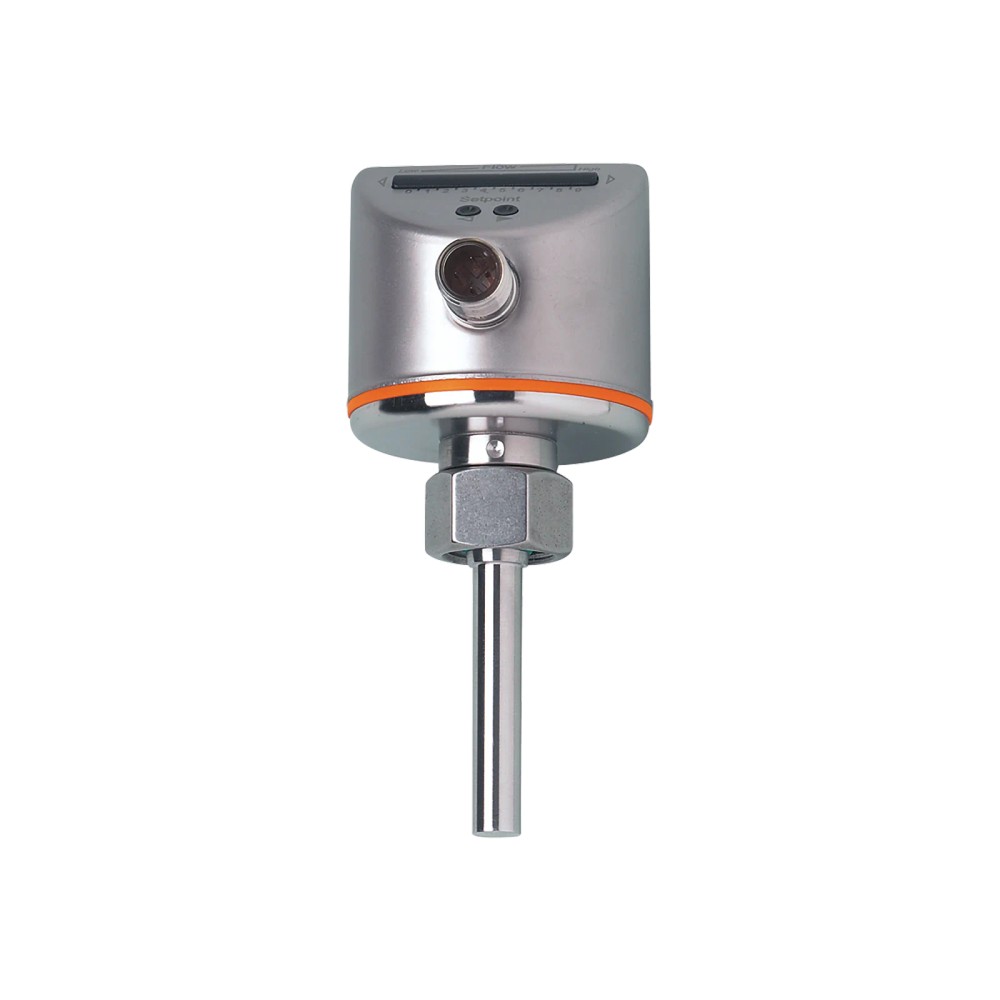

Imagem meramente ilustrativa

R$ 4.029,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SI5002
EAN: 4021179212472
NCM do produto: 90261019

Destaques do Produto Tipo de fluido...mais

Fechar menu

Saiba mais sobre: "SI5002 IFM - Monitor de Fluxo ifm Controle de Fluidos PNP IO-Link M18"

Destaques do Produto

Tipo de fluido

Líquido ou gasoso

Faixa de ajuste para líquidos

3...300 cm/s

Faixa de ajuste para gases

200...3000 cm/s

Saída

PNP, sinal de comutação parametrizável

Comunicação

IO-Link

Conexão de processo

M18 x 1,5, rosca interna

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SI5002 IFM — Monitor de Fluxo para Fluidos, PNP, IO-Link, M18 x 1,5 Rosca Interna

O SI5002 é um monitor de fluxo para detectar e monitorar o fluxo de fluidos líquidos ou gasosos. Possui saída de comutação PNP parametrizável e comunicação IO-Link. O alcance de ajuste é de 3...300 cm/s para líquidos e 200...3000 cm/s para gases; a conexão de processo é M18 x 1,5 com rosca interna.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	SI5002
Tipo	Monitor de fluxo
Fluidos	Líquidos e gasosos
Alcance de ajuste — líquidos	3...300 cm/s
Alcance de ajuste — gases	200...3000 cm/s
Saída e comunicação	PNP; IO-Link
Conexão de processo	M18 x 1,5, rosca interna
Temperatura do fluido	-25...80 °C
Resistência à pressão	300 bar / 30 MPa
Grau de proteção	IP 65; IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluxo de fluidos líquidos com velocidade dentro da faixa de ajuste de 3...300 cm/s.
Monitoramento de fluxo de fluidos gasosos com velocidade dentro da faixa de ajuste de 200...3000 cm/s.
Instalações compatíveis com conexão de processo M18 x 1,5 de rosca interna e alimentação de 18...36 V DC.
Sistemas que recebem sinal de comutação PNP ou utilizam IO-Link, respeitando as condições elétricas e de conexão especificadas.

⚠ Considere outro se precisa de:

Aplicações em que a temperatura do fluido exceda -25...80 °C ou a pressão exceda 300 bar / 30 MPa.
Aplicações cuja velocidade de fluxo necessária esteja fora da faixa de ajuste correspondente ao tipo de fluido.
Instalações em que a conexão de processo requerida não corresponda a M18 x 1,5, rosca interna.

APLICAÇÕES E USO

Monitoramento de fluxo em circuitos de líquidos cuja velocidade esteja dentro de 3...300 cm/s, com temperatura do fluido de -25...80 °C e pressão até 300 bar; verificar a conexão M18 x 1,5 e os materiais em contato com o fluido para a instalação específica.
Monitoramento de fluxo em circuitos de gases entre 200...3000 cm/s, respeitando a faixa de temperatura do fluido e a resistência à pressão declaradas.
Integração a sistemas de automação com entrada PNP ou IO-Link; a compatibilidade elétrica depende da tensão, do tipo de entrada, da corrente admissível e, para IO-Link, da classe A de master port.
As aplicações acima contextualizam as faixas e interfaces declaradas; a ficha não identifica processos, fluidos específicos ou resultados de aplicação validados.

COMO ESCOLHER

Antes de comprar o SI5002 IFM — Monitor de Fluxo para Fluidos, PNP, IO-Link, M18 x 1,5 Rosca Interna, verifique estes pontos:

Escolha o SI5002 quando

O processo envolver líquido entre 3...300 cm/s ou gás entre 200...3000 cm/s, e a instalação atender à conexão M18 x 1,5 de rosca interna, à temperatura de fluido de -25...80 °C e ao limite de pressão de 300 bar.

Avalie outra configuração quando

A conexão mecânica, a faixa de velocidade, a temperatura ou a pressão exigidas pelo processo estiverem fora dos limites informados para o SI5002. Confirme no datasheet do fabricante os requisitos específicos da aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Monitor de fluxo	Identificação do dispositivo.
Modelo	SI5002	Código de modelo do fabricante.
Fluidos monitorados	Fluidos líquidos e fluidos gasosos	Tipos de fluido indicados na ficha.
Perfil	Smart Sensor - SSP 0 / Generic Profiled Sensor	Perfil informado para o dispositivo.

Faixa de medição e ajuste
Fluidos líquidos — alcance de ajuste	3...300 cm/s	Faixa de ajuste declarada para líquidos.
Fluidos gasosos — alcance de ajuste	200...3000 cm/s	Faixa de ajuste declarada para gases.
Fluidos líquidos — sensibilidade máxima	3...100 cm/s	Faixa informada como sensibilidade máxima para líquidos.
Fluidos gasosos — sensibilidade máxima	200...800 cm/s	Faixa informada como sensibilidade máxima para gases.

Dados elétricos e alimentação
Tensão de operação	18...36 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 60 mA	Limite informado para consumo.
Classe de proteção elétrica	III	Classe de proteção declarada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente declarada.
Temperatura de armazenamento	-25...100 °C	Faixa especificada para armazenamento.

Saídas e sinais
Função elétrica	PNP	Tipo de saída elétrica especificado.
Sinal de saída	Sinal de comutação; IO-Link (configuráveis)	Tipos de sinal informados.
Saída	Abertura / fechamento; parametrizável	Função de saída configurável.
Quantidade de saídas digitais	2	Quantidade declarada de saídas digitais.
Máxima corrente constante da saída de comutação DC	250 mA	Limite máximo informado para a corrente constante da saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a queda de tensão da saída.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção contra curto-circuito informado.

Precisão e desvios
Repetibilidade	1...5 cm/s	Faixa de repetibilidade declarada.
Histerese	2...5 cm/s; para água 5...100 cm/s, 25 °C, ajuste de fábrica	Condição de referência especificada para água.
Precisão do ponto de ajuste	± 2...± 10 cm/s; para água 5...100 cm/s, 25 °C, ajuste de fábrica	Valores e condições de referência fornecidos pelo fabricante.
Derivação de temperatura	0,1 cm/s x 1/K; para água 5...100 cm/s, 10...70 °C	Condição de referência para a influência da temperatura.

Tempos de resposta e ciclo
Tempo de resposta	1...10 s	Faixa de tempo de resposta declarada.
Retardo de prontidão	10 s	Tempo informado até o dispositivo estar pronto.
Tempo mínimo do ciclo do processo	3 ms	Tempo mínimo declarado para o ciclo do processo.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação especificada.
Revisão IO-Link	1.1	Revisão da interface informada.
Padrão SDCI	IEC 61131-9	Padrão indicado para a interface.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e modo de transferência especificados.
Classe de master port exigida	A	Classe requerida para a porta master IO-Link.
Modo SIO	Sim	Operação em modo SIO indicada na ficha.
DeviceID	51 (modo de operação default)	Identificador informado para o modo de operação padrão.
Dados do processo binários	2	Quantidade declarada de dados de processo binários.
Dados do processo analógicos	2	Quantidade declarada de dados de processo analógicos.

Condições de processo e ambiente
Temperatura do fluido	-25...80 °C	Faixa de operação especificada para o fluido.
Resistência à pressão	300 bar / 30 MPa	Limite de pressão declarado.
Gradiente da temperatura	300 K/min	Gradiente de temperatura informado.
Grau de proteção	IP 65; IP 67	Graus de proteção declarados; observar as condições de instalação aplicáveis.
Resistência a choques	DIN IEC 60068-2-27 (50 g, 11 ms)	Ensaio e condição de choque especificados.
Resistência a vibrações	DIN EN 60068-2-6 (20 g, 55...2000 Hz)	Ensaio e faixa de frequência especificados.
EMC	DIN EN 60947-5-9	Norma de compatibilidade eletromagnética indicada.

Dados mecânicos e materiais
Conexão de processo	M18 x 1,5, rosca interna	Tipo de conexão mecânica informado.
Conexão elétrica	1 x M12; codificação A; 4 contatos	Conector e configuração de contatos declarados.
Invólucro	Cilíndrico	Formato do invólucro.
Dimensões	Ø 50 mm / L = 113 mm	Dimensões gerais informadas.
Comprimento da sonda L	45 mm	Comprimento especificado da sonda.
Comprimento de instalação EL	45 mm	Comprimento de instalação informado.
Diâmetro da sonda	8,2 mm	Diâmetro declarado.
Material do invólucro	Aço inoxidável	Material informado para o invólucro.
Materiais	1.4404 (aço inoxidável / 316L); 1.4310 (aço inoxidável / 301); PC; PBT-GF20; EPDM/X	Materiais listados na ficha do produto.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); anel de vedação FKM 80 Shore A	Materiais declarados para contato com o fluido.
Torque máximo de aperto	25 Nm	Limite de torque especificado para aperto.
Peso	247,5 g	Peso informado no conjunto de atributos do produto.

Display e operação
Display	10 LEDs, tricolor	Indicador visual especificado.
Ajuste do ponto de comutação	Botões	Método de ajuste informado.

Dados comerciais e identificação
Marca	ifm	Marca informada no anúncio.
SKU / Part Number	SI5002	Identificadores do produto.
GTIN	4021179212472	Identificador comercial informado.
Quantidade por embalagem	1 peça	Quantidade declarada por embalagem.
NCM	9026.10.19	Classificação fiscal informada.
MTTF	277 anos	Valor de MTTF informado no conjunto de atributos; consultar documentação do fabricante para condições de referência.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9; transferência COM2 (38,4 kBaud).

• Modo SIO: sim.

• Saída de comutação PNP.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 18...36 V DC; consumo de corrente < 60 mA. Requer classe A de master port para IO-Link.

Processo Conexão de processo M18 x 1,5, rosca interna. A conexão mecânica não determina a compatibilidade elétrica; verifique separadamente o conector M12, a alimentação e o tipo de sinal.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou entrada digital compatível com saída PNP e tensão de operação de 18...36 V DC.	✓	A ficha especifica função elétrica PNP e tensão de operação de 18...36 V DC; verifique também limites de corrente e queda de tensão da saída.
Sistema IO-Link com master port classe A e comunicação conforme revisão 1.1.	✓	A ficha informa IO-Link 1.1, padrão SDCI IEC 61131-9 e classe A de master port exigida.
Instalação que exige conexão de processo M18 x 1,5 com rosca interna.	✓	A conexão de processo especificada para o produto é M18 x 1,5, rosca interna.
Processo com líquido fora de 3...300 cm/s ou gás fora de 200...3000 cm/s.	✗	A velocidade requerida está fora da faixa de ajuste declarada para o respectivo tipo de fluido.
Processo com temperatura do fluido fora de -25...80 °C ou pressão acima de 300 bar.	✗	Essas condições excedem os limites declarados para temperatura do fluido ou resistência à pressão.

INSTALAÇÃO

Como instalar o SI5002 IFM — Monitor de Fluxo para Fluidos, PNP, IO-Link, M18 x 1,5 Rosca Interna

Confirme que o fluido, a velocidade de fluxo, a temperatura e a pressão estão dentro dos limites especificados para o SI5002.
Verifique se a conexão de processo da instalação corresponde a M18 x 1,5, rosca interna, e confirme os requisitos mecânicos no desenho dimensional.
Instale o sensor sem exceder o torque máximo de aperto de 25 Nm; observe a vedação e os materiais em contato com o fluido.
Conecte o conector M12, codificação A, 4 contatos, de acordo com o esquema oficial do fabricante; não deduza a atribuição dos pinos sem consultar a documentação.
Alimente o dispositivo com 18...36 V DC e confirme a compatibilidade da entrada PNP ou do master IO-Link classe A utilizado.
Ajuste o ponto de comutação pelos botões e verifique a indicação e o sinal de saída durante a operação, considerando o retardo de prontidão informado.

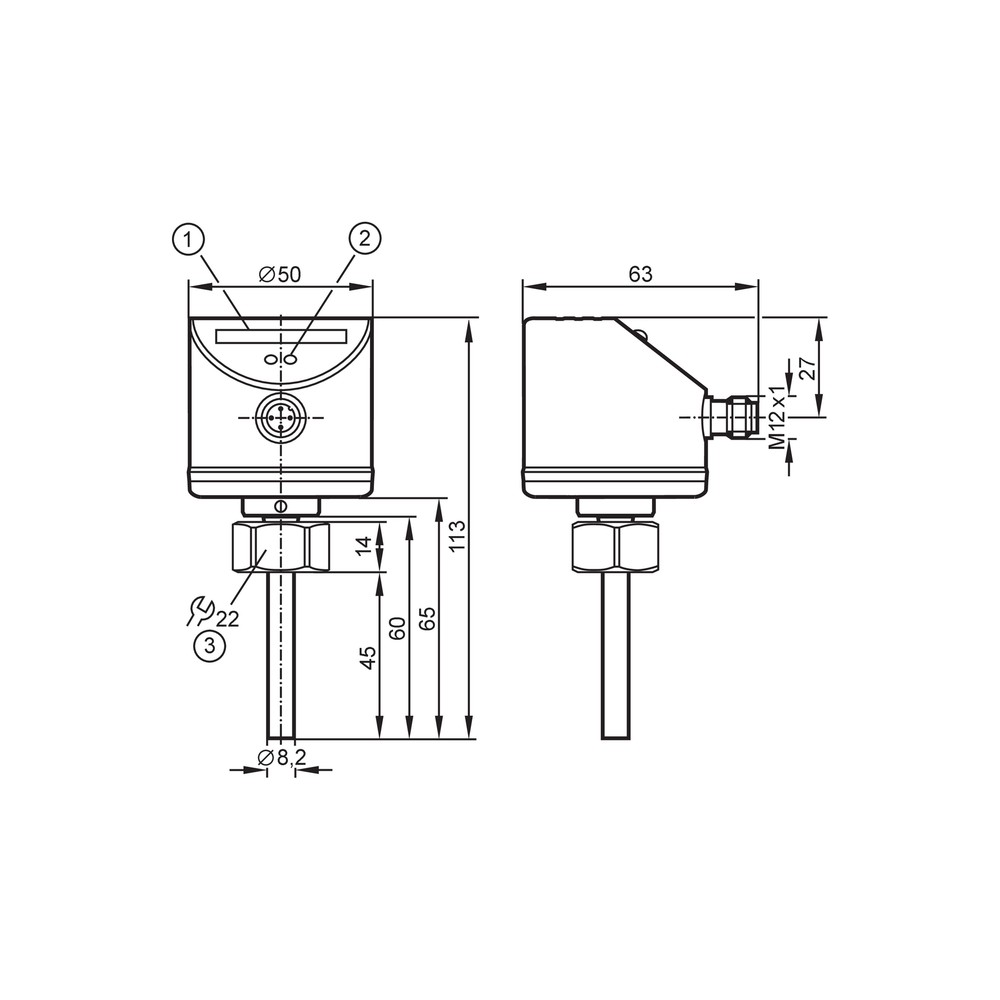

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta no ponto esperado.	Ponto de comutação configurado fora da condição de fluxo ou uso de faixa inadequada para o tipo de fluido.	Confirme se o fluido é líquido ou gasoso, compare a velocidade real com a faixa de ajuste correspondente e revise o ajuste do ponto de comutação.
O controlador não reconhece a saída do sensor.	Incompatibilidade entre a saída PNP, a entrada do controlador, a alimentação ou a ligação elétrica.	Meça a alimentação e confirme 18...36 V DC; confira o tipo de entrada, a ligação do conector M12 e os limites de corrente e queda de tensão no datasheet.
A comunicação IO-Link não é estabelecida.	Master port inadequado ou configuração de comunicação incompatível.	Confirme que a porta master é classe A e que a configuração suporta IO-Link 1.1, COM2 (38,4 kBaud) e o DeviceID informado.
O sensor apresenta leitura ou comutação instável após a instalação.	Condição de processo fora da faixa declarada ou montagem/conexão que não atende às especificações do dispositivo.	Verifique velocidade, temperatura e pressão do fluido, conexão de processo e torque de aperto; compare as condições com o datasheet antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet SI5002 em português (Datasheet) Desenho em escala SI5002 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o SI5002 e para quem ele serve?

É um monitor de fluxo para líquidos e gases, destinado a aplicações que se enquadrem nas faixas de ajuste e condições especificadas. Oferece saída PNP e comunicação IO-Link.

O que acompanha o SI5002?

A ficha informa embalagem de uma peça, mas não detalha acessórios incluídos. Consulte o fornecedor para confirmar o conteúdo físico da embalagem.

O SI5002 serve para qualquer velocidade de fluxo?

Não. A faixa de ajuste informada é de 3...300 cm/s para líquidos e 200...3000 cm/s para gases; velocidades fora da faixa correspondente não estão cobertas pela especificação.

Posso usar este monitor com fluido acima de 80 °C ou pressão acima de 300 bar?

Não dentro dos limites declarados: a temperatura do fluido especificada vai de -25...80 °C e a resistência à pressão é de 300 bar. Para condições diferentes, confirme outra configuração com o fabricante.

O sensor está instalado, mas a saída não muda; o que verifico antes de trocar?

Confira o tipo de fluido, a velocidade real e o ponto de comutação ajustado. Verifique também alimentação e compatibilidade da entrada com a saída PNP.

O IO-Link não comunica; o sensor pode estar com defeito?

Antes de concluir isso, confirme o uso de master port classe A e a configuração IO-Link 1.1 com COM2 a 38,4 kBaud. Confira também a conexão M12 e o DeviceID aplicável.

Devo comprar o SI5002 ou procurar outro modelo?

Escolha o SI5002 se a faixa de fluxo, a conexão M18 x 1,5, a temperatura e a pressão atenderem ao processo. Se algum desses requisitos estiver fora dos limites declarados, compare com outro modelo cuja documentação cubra essas condições.

O produto é vendido como kit com cabo ou acessórios?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. O conector elétrico do sensor é M12, mas a ficha não confirma fornecimento de cabo.

Como devo conectar e instalar o sensor?

Use a conexão de processo M18 x 1,5 e respeite o torque máximo de 25 Nm. Para a ligação M12, siga o esquema oficial do datasheet, sem presumir a pinagem.

É necessário algum cuidado após a instalação?

Verifique a comutação e a comunicação nas condições reais do processo após a montagem. Mantenha temperatura, pressão e velocidade dentro dos limites da ficha e consulte o datasheet para detalhes adicionais de instalação.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação do sensor para integração com master compatível.

PNP

Tipo de saída de comutação especificado para a interface elétrica do sensor.

COM2

Modo e taxa de transferência declarados para a comunicação IO-Link.

Histerese

Diferença de fluxo associada à comutação entre os estados do sensor; o valor depende das condições de referência informadas.

Grau de proteção IP

Classificação declarada de proteção do invólucro, cuja aplicação depende das condições de instalação especificadas pelo fabricante.
