Sensor de Fluxo IFM SF6200 - Alta Precisão 30 bar

Pré-visualizar: SF6200 IFM - Sensor de Fluxo IFM para Unidade de Avaliação 30 bar, IP67, M12

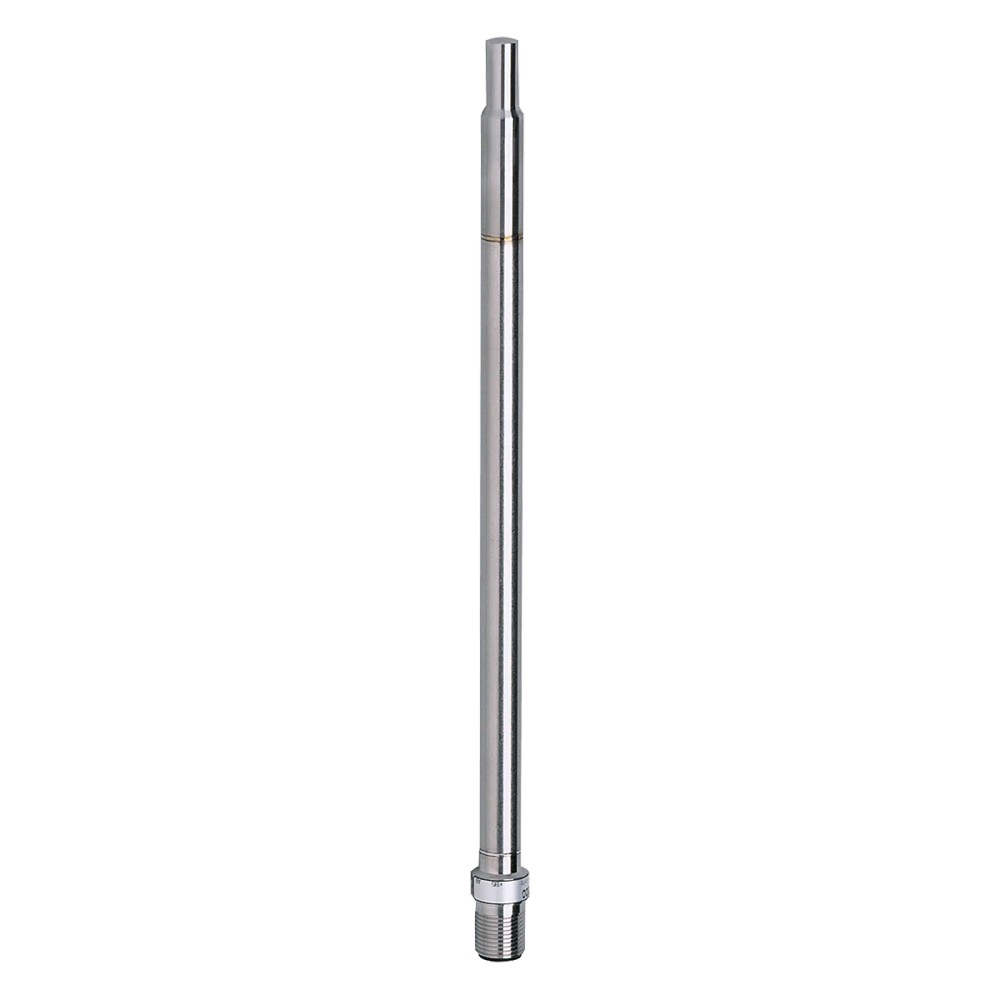

SF6200 IFM - Sensor de Fluxo IFM para Unidade de Avaliação 30 bar, IP67, M12

Imagem meramente ilustrativa

R$ 2.598,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SF6200
EAN: 4021179211963
NCM do produto: 90261019

Destaques do Produto Unidade de avaliação...mais

Fechar menu

Saiba mais sobre: "SF6200 IFM - Sensor de Fluxo IFM para Unidade de Avaliação 30 bar, IP67, M12"

Destaques do Produto

Unidade de avaliação

Conexão informada com VS3000

Fluidos

Líquidos ou gases

Faixa de ajuste para líquidos

3...300 cm/s

Faixa de ajuste para gases

200...3000 cm/s

Condições do fluido

-25...80 °C e pressão de até 30 bar

Conexão elétrica e montagem

M12; adaptação de fixação Ø 10 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Fluxo IFM SF6200 para Unidade de Avaliação, 30 bar, IP67, conexão M12

O IFM SF6200 é um sensor de fluxo destinado à conexão com uma unidade de avaliação, indicada na ficha como VS3000. Detecta fluxo de fluidos líquidos na faixa de ajuste de 3 a 300 cm/s e de fluidos gasosos de 200 a 3000 cm/s. Possui resistência à pressão de 30 bar, proteção IP67 e conexão elétrica M12. A temperatura do fluido especificada é de -25 a 80 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor de fluxo para conexão em uma unidade de avaliação
Unidade de avaliação compatível informada	VS3000
Faixa de ajuste — líquidos	3...300 cm/s
Faixa de ajuste — gases	200...3000 cm/s
Temperatura do fluido	-25...80 °C
Resistência à pressão	30 bar (3 MPa)
Conexão elétrica	1 x M12, codificação A, 5 contatos dourados
Grau de proteção	IP67
Material em contato com o fluido	Aço inoxidável 1.4404 (316L), composto de vários elementos, soldado
Dimensões e peso	Ø 10 mm; comprimento total 217 mm; 89 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de monitoramento de fluxo de líquidos ou gases dentro das faixas de ajuste especificadas, conectado a uma unidade de avaliação compatível; a ficha identifica a VS3000.
Instalações cujo processo respeite a temperatura do fluido de -25 a 80 °C e a resistência à pressão de até 30 bar.
Montagem por adaptação de fixação Ø 10 mm, conforme a conexão de processo informada.

⚠ Considere outro se precisa de:

Não especificar para processos acima de 30 bar ou com temperatura do fluido fora de -25...80 °C.
Não selecionar se a faixa de fluxo necessária estiver fora da faixa indicada para o fluido: 3...300 cm/s para líquidos ou 200...3000 cm/s para gases.
Não presumir compatibilidade com uma unidade de avaliação diferente da VS3000 sem confirmação no datasheet ou com o fabricante.

APLICAÇÕES E USO

Monitoramento de fluxo de líquidos em uma instalação com unidade de avaliação VS3000, quando a faixa necessária estiver entre 3 e 300 cm/s e as condições de temperatura e pressão estiverem dentro dos limites especificados. Aplicação baseada nas características declaradas na ficha.
Monitoramento de fluxo de gases com unidade de avaliação VS3000, quando a faixa necessária estiver entre 200 e 3000 cm/s e as condições de temperatura e pressão estiverem dentro dos limites especificados. Aplicação baseada nas características declaradas na ficha.
Instalações sujeitas a vibrações ou choques somente dentro dos valores informados: 10 g entre 55 e 2000 Hz para vibração e 40 g por 11 ms para choque. A adequação do conjunto instalado deve ser avaliada para as condições reais.
A ficha também classifica a aplicação como alta temperatura, mas especifica temperatura do fluido de -25 a 80 °C; respeite esse intervalo e confirme as condições de montagem no datasheet.

COMO ESCOLHER

Antes de comprar o Sensor de Fluxo IFM SF6200 para Unidade de Avaliação, 30 bar, IP67, conexão M12, verifique estes pontos:

Escolha o SF6200 quando

A aplicação exigir sensor de fluxo para conexão em unidade de avaliação e o processo utilizar líquidos ou gases dentro das respectivas faixas de ajuste, com fluido entre -25 e 80 °C e pressão de até 30 bar.

Confirme a unidade de avaliação

A ficha identifica a VS3000 como equipamento de avaliação compatível. Para outro equipamento, valide a compatibilidade no datasheet ou com a IFM antes da compra.

Procure outra especificação quando

A faixa de fluxo, a temperatura do fluido ou a pressão necessária ultrapassar os limites informados para o SF6200. A ficha não fornece dados suficientes para recomendar um modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Tipo de produto	Sensor de fluxo para conexão em uma unidade de avaliação	Aplicação e função informadas para o SF6200.
Marca	IFM	Fabricante identificado na ficha.
Modelo / SKU / Part Number	SF6200	Código de identificação do produto.
GTIN	4021179211963	Identificador comercial informado.
Categoria	Sensor de fluxo	Classificação do produto.
Equipamento de avaliação compatível	VS3000	Equipamento de avaliação indicado na ficha.

Faixa de medição e resposta
Alcance de ajuste — fluidos líquidos	3...300 cm/s	Faixa de ajuste especificada para líquidos.
Alcance de ajuste — fluidos gasosos	200...3000 cm/s	Faixa de ajuste especificada para gases.
Sensibilidade máxima — fluidos líquidos	3...60 cm/s	Faixa identificada como sensibilidade máxima para líquidos na ficha.
Sensibilidade máxima — fluidos gasosos	200...800 cm/s	Faixa identificada como sensibilidade máxima para gases na ficha.
Tempo de resposta	1...10 s	Intervalo informado para o tempo de resposta.

Condições do processo
Temperatura do fluido	-25...80 °C	Limites de temperatura do fluido especificados.
Resistência à pressão	30 bar (3 MPa)	Resistência à pressão informada para o produto.
Gradiente da temperatura	30 K/min	Valor informado para o gradiente de temperatura.
Substâncias	Fluidos líquidos; fluidos gasosos	Tipos de fluido indicados na ficha; a compatibilidade química específica não é detalhada.

Conexões e compatibilidade
Conexão elétrica	1 x M12; codificação A; 5 contatos dourados	Configuração da conexão elétrica indicada na ficha; tensão, corrente e pinagem não estão detalhadas nos dados fornecidos.
Comprimento máximo do cabo	100 m	Comprimento máximo informado para o cabo.
Conexão de processo	Adaptação de fixação Ø 10 mm	Tipo e diâmetro de fixação especificados.
Adaptadores de grampo opcionais	R 1/2, E40160; 1/2" NPT, E40174	Acessórios opcionais listados; não são identificados como itens inclusos.

Materiais e dados mecânicos
Material em contato com o fluido	1.4404 (aço inoxidável 316L), composto de vários elementos, soldado	Material especificado para as partes em contato com o fluido.
Material do invólucro	1.4404 (aço inoxidável 316L)	Material informado para o invólucro.
Formato do invólucro	Cilíndrico	Formato informado na ficha.
Diâmetro	10 mm	Dimensão indicada para o sensor.
Comprimento total	217 mm	Dimensão total informada.
Diâmetro da sonda	7,7 mm	Diâmetro especificado para a sonda.
Comprimento da sonda L	15...156 mm	Intervalo de comprimento da sonda indicado na ficha.
Peso	89 g	Massa informada para o produto.
Montagem	Sensor para adaptadores de fixação	Tipo de montagem indicado.

Proteção e resistência mecânica
Grau de proteção	IP67	Grau de proteção informado; não implica adequação a qualquer condição de imersão ou instalação.
Resistência a choques	40 g (11 ms), DIN IEC 68-2-27	Resistência a choques e referência normativa informadas.
Resistência a vibrações	10 g (55...2000 Hz), DIN IEC 68-2-6	Resistência a vibrações e faixa de frequência informadas.

Dados de confiabilidade
MTTF	8583 anos	Valor de MTTF fornecido nos dados do produto; não representa uma garantia de vida útil individual.

COMPATIBILIDADE

Comunicação

• Conexão com unidade de avaliação VS3000, conforme informação da ficha. Não há protocolo de comunicação especificado.

Conexões

Elétrica 1 x M12, codificação A, 5 contatos dourados; comprimento máximo de cabo informado: 100 m. A ficha não detalha tensão, corrente ou pinagem; consulte o datasheet antes de conectar.

Processo Adaptação de fixação Ø 10 mm. A sonda tem diâmetro de 7,7 mm e comprimento ajustável informado de 15...156 mm. Adaptadores de grampo opcionais indicados: R 1/2 (E40160) e 1/2" NPT (E40174).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão a uma unidade de avaliação VS3000	✓	A ficha informa a VS3000 como equipamento de avaliação compatível.
Conexão a uma unidade de avaliação diferente da VS3000	✗	A compatibilidade com outros equipamentos não está estabelecida nas informações disponíveis; confirme com o fabricante antes de especificar.
Processo com fluido líquido dentro de 3...300 cm/s	✓	A faixa de ajuste para fluidos líquidos informada é 3...300 cm/s, respeitados também os limites de temperatura e pressão.
Processo com fluido gasoso dentro de 200...3000 cm/s	✓	A faixa de ajuste para fluidos gasosos informada é 200...3000 cm/s, respeitados também os limites de temperatura e pressão.
Processo acima de 30 bar ou fora de -25...80 °C	✗	Essas condições excedem os limites de pressão ou temperatura especificados para o produto.
Montagem que exige adaptação de fixação diferente de Ø 10 mm	✗	A conexão de processo indicada é adaptação de fixação Ø 10 mm; a adequação de outra fixação não está documentada.

INSTALAÇÃO

Como instalar o Sensor de Fluxo IFM SF6200 para Unidade de Avaliação, 30 bar, IP67, conexão M12

Confirme que a unidade de avaliação é uma VS3000 ou valide previamente a compatibilidade com o fabricante.
Verifique no datasheet se o fluido, a faixa de fluxo, a temperatura e a pressão do processo estão dentro dos valores especificados.
Confira se a montagem corresponde à adaptação de fixação Ø 10 mm e se as dimensões da sonda são adequadas à instalação.
Instale o sensor e a adaptação de fixação conforme as instruções do fabricante; não exceda os limites de pressão e temperatura.
Conecte o conector M12 à unidade de avaliação compatível. Consulte o datasheet para tensão, pinagem e demais detalhes elétricos, não especificados nos dados disponíveis.
Após a montagem, verifique a conexão, a vedação do processo e a indicação da unidade de avaliação conforme os procedimentos do fabricante.

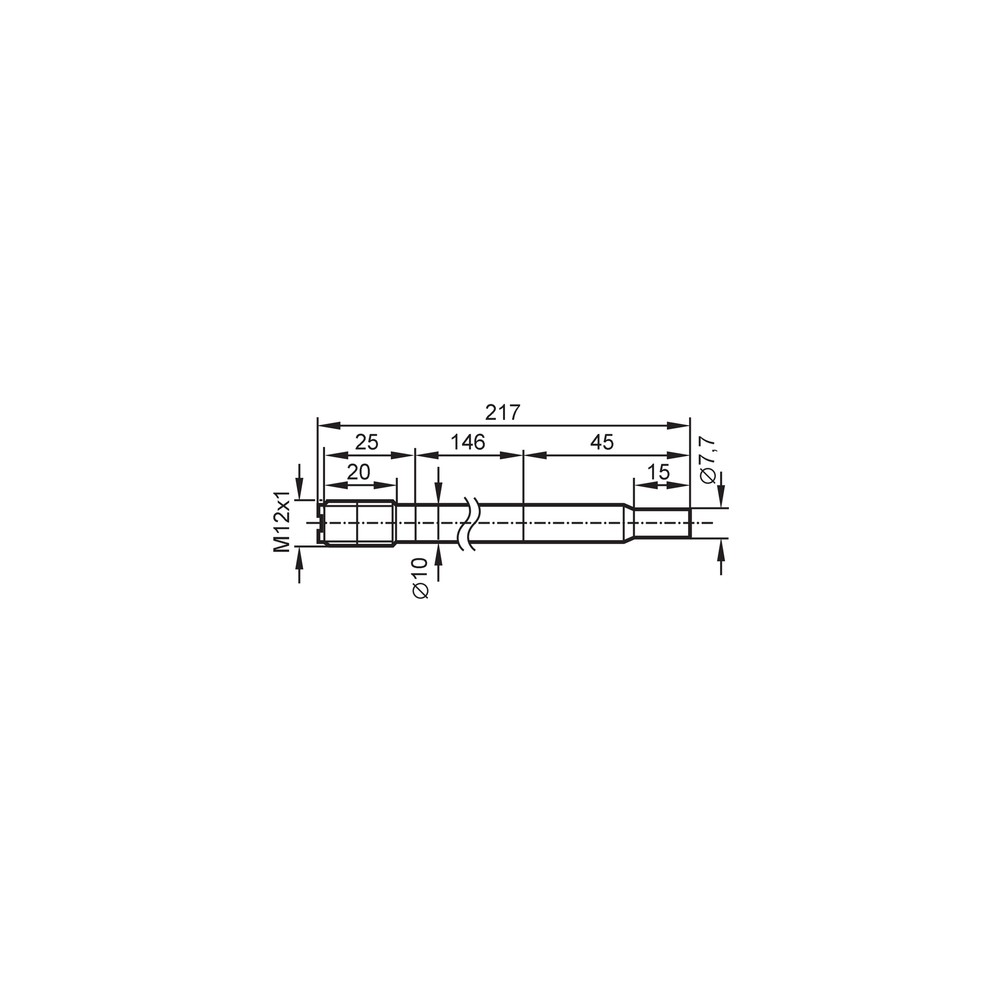

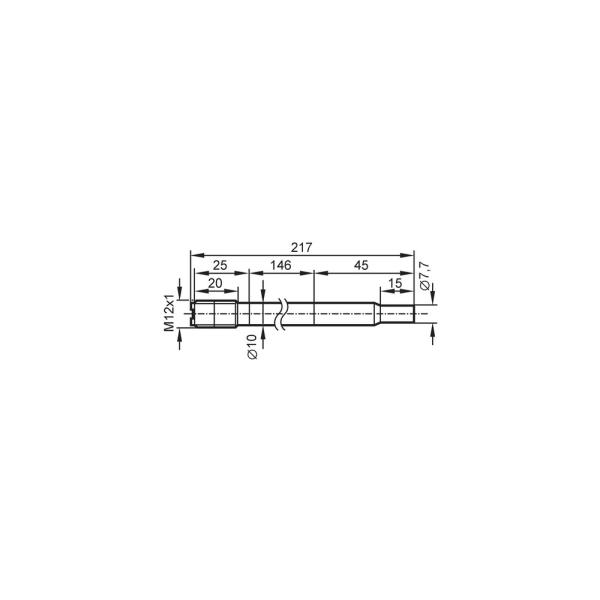

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A unidade de avaliação não reconhece o sensor.	Conexão elétrica inadequada ou unidade de avaliação diferente da VS3000 indicada na ficha.	Confira o encaixe do conector M12, a configuração elétrica no datasheet e se a unidade utilizada é a VS3000.
A indicação de fluxo não corresponde à condição observada no processo.	O fluxo pode estar fora da faixa de ajuste aplicável ao tipo de fluido ou a instalação pode não corresponder à adaptação de fixação especificada.	Identifique se o fluido é líquido ou gasoso, compare a velocidade com a faixa correspondente e confira a fixação Ø 10 mm.
O sensor apresenta falha após alteração das condições do processo.	Temperatura do fluido ou pressão acima dos limites informados.	Meça a temperatura e confira a pressão do processo em relação aos limites de -25...80 °C e 30 bar.
O sinal demora a acompanhar uma mudança de fluxo.	O tempo de resposta especificado está entre 1 e 10 s; também pode haver incompatibilidade na configuração do sistema de avaliação.	Compare o comportamento observado com o intervalo de resposta e consulte a configuração da unidade de avaliação no manual ou datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM SF6200 — português (Datasheet) Desenho em escala do SF6200 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SF6200 e com qual unidade de avaliação ele trabalha?

É um sensor de fluxo para conexão em uma unidade de avaliação. A ficha identifica a VS3000 como equipamento compatível.

O SF6200 mede líquidos e gases?

Sim. A ficha informa faixas de ajuste distintas para líquidos e gases; a seleção deve considerar o tipo de fluido e a velocidade do processo.

O sensor acompanha os adaptadores de grampo E40160 e E40174?

A ficha lista esses adaptadores como opcionais, não como itens inclusos. Confirme o conteúdo fornecido no anúncio antes da compra.

Posso usar o SF6200 com qualquer unidade de avaliação?

Não é possível afirmar compatibilidade universal. A ficha informa a VS3000; valide outros equipamentos com o datasheet ou com a IFM.

O SF6200 serve para processos acima de 30 bar ou fora da faixa de temperatura indicada?

Não, esses processos excedem os limites especificados de 30 bar e -25...80 °C para o fluido.

Posso usar este sensor em uma instalação que exija conexão de processo diferente de Ø 10 mm?

A conexão de processo especificada é adaptação de fixação Ø 10 mm. A ficha não confirma a adequação a outras fixações; verifique a montagem necessária antes de selecionar.

O que verificar se a unidade não reconhece o sensor?

Confira primeiro o encaixe M12 e se a unidade de avaliação é a VS3000. Consulte o datasheet para validar a ligação elétrica, pois a pinagem não está detalhada nos dados fornecidos.

O que pode causar uma leitura de fluxo fora do esperado?

Uma causa possível é comparar a faixa do fluido errado ou operar fora da faixa correspondente. Confirme se o meio é líquido ou gasoso e compare a velocidade com a faixa indicada para ele.

É melhor comprar o sensor sozinho ou junto com um adaptador de grampo?

Os adaptadores E40160 (R 1/2) e E40174 (1/2" NPT) aparecem como opcionais. Se a instalação exigir um deles, confirme a necessidade e a inclusão no pedido; a ficha não indica um kit como padrão.

Quais cuidados devo ter ao instalar o SF6200?

Respeite a adaptação de fixação Ø 10 mm e os limites de temperatura e pressão. Para ligação M12, consulte o datasheet antes de conectar, pois a ficha disponível não detalha a pinagem.

GLOSSÁRIO TÉCNICO

Unidade de avaliação

Equipamento ao qual o sensor de fluxo é conectado para avaliação do sinal. (Ref.: VS3000, equipamento de avaliação compatível informado.)

Faixa de ajuste

Intervalo de velocidade de fluxo especificado para o sensor, diferente para líquidos e gases. (Ref.: 3...300 cm/s para líquidos; 200...3000 cm/s para gases.)

Adaptação de fixação

Interface mecânica indicada para a montagem do sensor no processo. (Ref.: Ø 10 mm.)

Grau de proteção IP

Classificação declarada para a proteção do invólucro. (Ref.: IP67.)

Tempo de resposta

Intervalo informado para a resposta do sensor às condições de fluxo. (Ref.: 1...10 s.)
