Sensor de Fluxo IFM SF5350 - Alta Precisão 300bar

Pré-visualizar: SF5350 IFM - Sensor de Fluxo IFM Para Unidade de Avaliação M18x1.5 300bar

SF5350 IFM - Sensor de Fluxo IFM Para Unidade de Avaliação M18x1.5 300bar

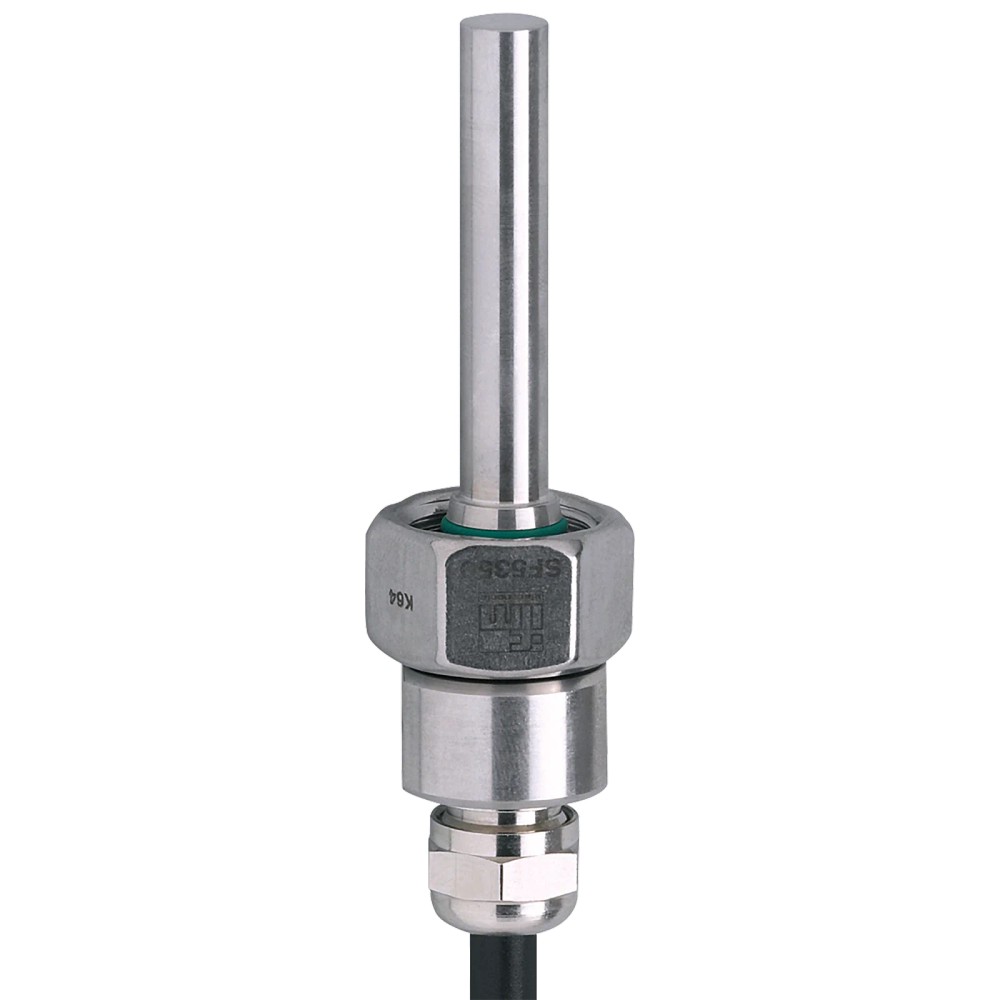

Imagem meramente ilustrativa

R$ 2.391,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SF5350
EAN: 4021179211901
NCM do produto: 90261019

Destaques do Produto Fluido Líquido ou...mais

Fechar menu

Saiba mais sobre: "SF5350 IFM - Sensor de Fluxo IFM Para Unidade de Avaliação M18x1.5 300bar"

Destaques do Produto

Fluido

Líquido ou gasoso

Faixa de ajuste para líquidos

3 a 300 cm/s

Faixa de ajuste para gases

200 a 3000 cm/s

Conexão mecânica

Rosca interna M18 × 1,5

Unidade de avaliação

VS3000 indicada na ficha

Pressão máxima especificada

300 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SF5350 IFM – Sensor de fluxo para unidade de avaliação, rosca interna M18 × 1,5, 300 bar

O IFM SF5350 é um sensor de fluxo destinado à conexão com uma unidade de avaliação, identificada na ficha como VS3000. Detecta fluxo de fluidos líquidos na faixa de ajuste de 3 a 300 cm/s e de fluidos gasosos de 200 a 3000 cm/s. Possui conexão de processo com rosca interna M18 × 1,5 e resistência à pressão de 300 bar. A temperatura especificada do fluido é de −25 a 80 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor de fluxo para conexão em uma unidade de avaliação
Referência	SF5350
Unidade de avaliação indicada	VS3000
Faixa de ajuste — líquidos	3 a 300 cm/s
Faixa de ajuste — gases	200 a 3000 cm/s
Conexão de processo	Rosca interna M18 × 1,5
Resistência à pressão	300 bar / 30 MPa
Temperatura do fluido	−25 a 80 °C
Conexão elétrica	Cabo PUR de 6 m; 5 × 0,34 mm²
Grau de proteção	IP67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de fluxo de líquidos dentro da faixa de ajuste de 3 a 300 cm/s, em conjunto com unidade de avaliação compatível.
Medição de fluxo de gases dentro da faixa de ajuste de 200 a 3000 cm/s, em conjunto com unidade de avaliação compatível.
Instalações cuja conexão de processo aceite rosca interna M18 × 1,5 e cujas condições de pressão e temperatura permaneçam dentro dos limites especificados.

⚠ Considere outro se precisa de:

Não selecionar para aplicação cuja conexão de processo não seja compatível com rosca interna M18 × 1,5, sem confirmar a adequação mecânica da instalação.
Não usar em condições de pressão acima de 300 bar ou temperatura do fluido fora de −25 a 80 °C, limites que excedem os dados especificados.
Não tratar o sensor como instrumento autônomo de avaliação: a ficha especifica conexão a uma unidade de avaliação.

APLICAÇÕES E USO

Aplicação especificada: detecção de fluxo de fluidos líquidos ou gasosos mediante conexão a uma unidade de avaliação; a ficha identifica a VS3000.
Para líquidos, considerar somente a faixa de ajuste especificada de 3 a 300 cm/s; para gases, considerar 200 a 3000 cm/s. A adequação depende de o ponto de operação estar dentro da faixa correspondente.
Em processos com variação térmica, verificar que a temperatura do fluido permaneça entre −25 e 80 °C e que as condições de pressão não excedam 300 bar.
Possibilidade de uso em outras configurações de processo não está confirmada pela ficha; validar compatibilidade da unidade de avaliação, dos materiais em contato com o fluido e da conexão antes de aplicar.

COMO ESCOLHER

Antes de comprar o SF5350 IFM – Sensor de fluxo para unidade de avaliação, rosca interna M18 × 1,5, 300 bar, verifique estes pontos:

Escolha o SF5350 quando

A aplicação envolver líquido ou gás dentro das respectivas faixas de ajuste, a conexão mecânica for rosca interna M18 × 1,5 e houver unidade de avaliação compatível, identificada na ficha como VS3000. Verifique também pressão de até 300 bar e temperatura do fluido entre −25 e 80 °C.

Confirme outro arranjo quando

A unidade de avaliação disponível não for a indicada ou sua compatibilidade não estiver confirmada, ou quando as condições do processo excederem as faixas de fluxo, pressão ou temperatura especificadas. Consulte o datasheet e a documentação do fabricante para validar o conjunto; a ficha não identifica modelos alternativos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de fluxo para conexão em uma unidade de avaliação	Aplicação declarada na ficha do produto.
Referência	SF5350	Código do modelo.
GTIN	4021179211901	Identificador comercial informado.
Marca	IFM / ifm electronic	Fabricante indicado no cadastro.
Unidade de avaliação	VS3000	Equipamento de avaliação identificado na ficha.
Fluidos	Fluidos líquidos e fluidos gasosos	Tipos de fluido listados no cadastro técnico.
Aplicação cadastrada	Alta temperatura	Descrição de aplicação presente nos dados do produto; respeitar a faixa de temperatura especificada.

Faixa de medição e resposta
Faixa de ajuste para líquidos	3 a 300 cm/s	Faixa informada para fluidos líquidos.
Sensibilidade máxima para líquidos	3 a 60 cm/s	Valor de sensibilidade máxima informado na ficha.
Faixa de ajuste para gases	200 a 3000 cm/s	Faixa informada para fluidos gasosos.
Sensibilidade máxima para gases	200 a 800 cm/s	Valor de sensibilidade máxima informado na ficha.
Tempo de resposta	1 a 10 s	Intervalo informado nos dados técnicos.

Condições de processo e ambiente
Temperatura do fluido	−25 a 80 °C	Faixa especificada para o fluido.
Resistência à pressão	300 bar / 30 MPa	Limite de pressão informado na ficha.
Gradiente de temperatura	300 K/min	Gradiente especificado nos dados técnicos.
Grau de proteção	IP67	Classificação de proteção informada; observar as condições de montagem e instalação aplicáveis.
Resistência a choques	DIN IEC 68-2-27, 40 g (11 ms)	Condição e referência declaradas na ficha.
Resistência a vibrações	DIN IEC 68-2-6, 10 g (55 a 2000 Hz)	Condição e referência declaradas na ficha.

Dados elétricos e conexão
Tipo de conexão elétrica	Condutor de ligação em cabo PUR	Tipo de conexão indicado para o sensor.
Comprimento do cabo	6 m	Comprimento informado na ficha.
Comprimento máximo do cabo	100 m	Limite informado no cadastro técnico; verificar também as instruções da unidade de avaliação.
Composição do cabo	5 × 0,34 mm²	Número de condutores e seção informados.
Cores dos condutores	BN = marrom; BU = azul; BK = preto; WH = branco; GY = cinza	Identificação de cores fornecida no cadastro; confirmar a atribuição funcional no datasheet e na documentação da unidade de avaliação.

Conexão de processo e materiais
Conexão de processo	Rosca interna M18 × 1,5	Especificação mecânica da conexão.
Material do corpo	1.4404 (aço inoxidável / 316L)	Material informado para o corpo.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); anel de vedação FKM 80 Shore A	Materiais declarados para contato com o fluido; validar a compatibilidade química com o processo.
Formato do invólucro	Cilíndrico	Formato informado na ficha.
Diâmetro da sonda	8,2 mm	Dimensão informada para a sonda.
Comprimento da sonda L	45 mm	Dimensão informada na ficha.
Comprimento de instalação EL	44 mm	Dimensão informada na ficha.

Dados gerais
Peso	413,5 g	Valor indicado nos dados do catálogo.
MTTF	8213 anos	Valor informado no cadastro; não representa garantia nem vida útil assegurada.
Unidades por embalagem	1 peça	Quantidade informada na ficha.
Categoria fiscal NCM	9026.10.19	Código informado no cadastro do produto.

COMPATIBILIDADE

Comunicação

• Sensor destinado à conexão com unidade de avaliação; a ficha identifica a VS3000.

• Não há protocolo de comunicação especificado na ficha.

Conexões

Elétrica Condutor de ligação em cabo PUR de 6 m, 5 × 0,34 mm². A ficha informa cores BN (marrom), BU (azul), BK (preto), WH (branco) e GY (cinza). Confirme no datasheet da versão SF5350 e na documentação da unidade de avaliação a atribuição dos condutores antes da ligação.

Processo Conexão de processo com rosca interna M18 × 1,5. Compatibilidade mecânica depende da contraparte e da instalação; a ficha não especifica adaptadores.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo com líquido, faixa de ajuste necessária de 3 a 300 cm/s e unidade de avaliação compatível	✓	A ficha informa essa faixa para fluidos líquidos e destina o sensor a uma unidade de avaliação.
Processo com gás, faixa de ajuste necessária de 200 a 3000 cm/s e unidade de avaliação compatível	✓	A ficha informa essa faixa para fluidos gasosos e destina o sensor a uma unidade de avaliação.
Instalação com contraparte compatível com rosca interna M18 × 1,5	✓	A conexão de processo especificada é rosca interna M18 × 1,5; a adequação da contraparte deve ser conferida mecanicamente.
Pressão do processo superior a 300 bar ou temperatura do fluido fora de −25 a 80 °C	✗	Essas condições ultrapassam os limites informados na ficha.
Conexão direta a controlador ou rede por protocolo de comunicação	✗	A ficha indica conexão a uma unidade de avaliação, mas não especifica protocolo nem operação autônoma. A compatibilidade do equipamento pretendido precisa ser confirmada.

INSTALAÇÃO

Como instalar o SF5350 IFM – Sensor de fluxo para unidade de avaliação, rosca interna M18 × 1,5, 300 bar

Confirme que o modelo recebido é SF5350 e consulte o datasheet do fabricante antes da montagem.
Verifique que a contraparte aceita a conexão de processo com rosca interna M18 × 1,5 e que a instalação respeita a pressão e a temperatura especificadas.
Confira a posição e o espaço de montagem com o desenho dimensional, incluindo as dimensões da sonda e o comprimento de instalação.
Monte o sensor conforme as instruções oficiais do fabricante e os requisitos mecânicos da instalação; a ficha fornecida não especifica torque de aperto.
Conecte o cabo PUR de 6 m à unidade de avaliação compatível. Confirme a função de cada condutor no datasheet e na documentação da unidade antes de energizar.
Após a instalação, valide o funcionamento pela unidade de avaliação e confirme que o processo opera dentro da faixa de fluxo apropriada ao fluido.

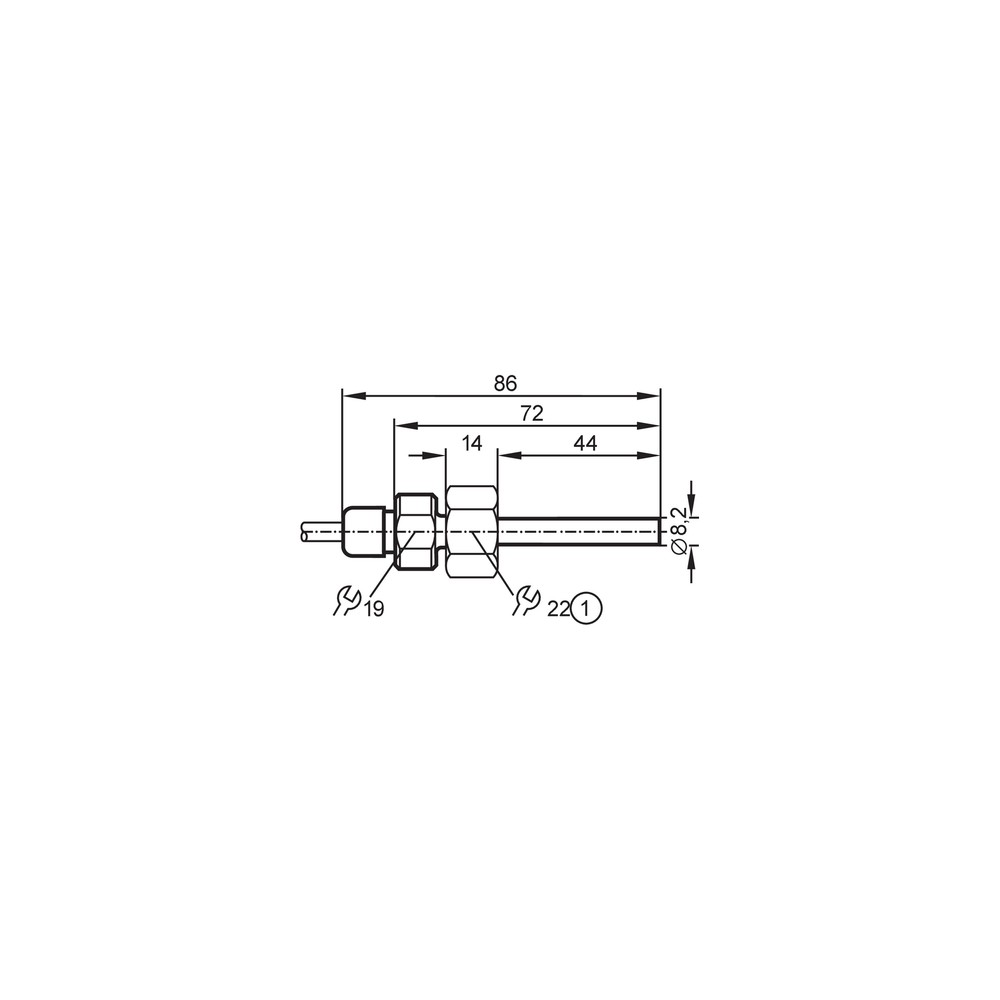

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A unidade de avaliação não indica fluxo ou não reconhece o sensor.	Conexão elétrica incorreta, atribuição de condutores incompatível ou unidade de avaliação sem compatibilidade confirmada.	Confira as ligações e as cores dos condutores no datasheet do SF5350 e na documentação da unidade de avaliação; confirme que a unidade é compatível.
A indicação de fluxo não corresponde à condição observada no processo.	Ponto de operação fora da faixa de ajuste aplicável ao tipo de fluido ou avaliação feita com a faixa de líquido em vez da faixa de gás, ou vice-versa.	Identifique o fluido e compare a velocidade de fluxo com a faixa de ajuste correspondente especificada no datasheet.
Há vazamento na conexão do sensor.	Vedação ou montagem incompatível com a conexão de processo, ou condição de instalação fora dos limites aplicáveis.	Inspecione a conexão roscada, o assentamento e o anel de vedação; verifique pressão, compatibilidade dos materiais e instruções de montagem do fabricante.
O sensor apresenta funcionamento irregular após exposição a condições severas do processo.	Temperatura do fluido ou pressão fora dos limites especificados, ou instalação sujeita a condições não compatíveis com os dados ambientais informados.	Meça ou consulte os registros de pressão e temperatura do processo e compare com os limites da ficha; inspecione também a montagem e o cabo.

DOCUMENTAÇÃO TÉCNICA

Datasheet SF5350 em português (Datasheet) Desenho em escala SF5350 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o SF5350 e para quem ele serve?

É um sensor de fluxo IFM destinado à conexão com uma unidade de avaliação. Serve a aplicações com fluidos líquidos ou gasosos que estejam dentro das faixas de ajuste especificadas.

O que acompanha o SF5350?

A ficha informa uma peça por embalagem e conexão elétrica por cabo PUR de 6 m. Não há acessórios adicionais listados como inclusos.

Posso usar o SF5350 sem uma unidade de avaliação?

A ficha descreve o produto para conexão em uma unidade de avaliação e identifica a VS3000. Não há indicação de operação autônoma.

O SF5350 pode trabalhar com fluido acima de 80 °C?

Não conforme a faixa especificada: a temperatura do fluido é de −25 a 80 °C. Para uma condição acima desse limite, consulte o fabricante antes de selecionar o sensor.

O SF5350 serve para uma instalação cuja conexão não seja M18 × 1,5?

A conexão de processo informada é rosca interna M18 × 1,5. Se a contraparte for diferente, a compatibilidade mecânica não está confirmada pela ficha.

A unidade não indica fluxo; o que verifico antes de trocar o sensor?

Verifique primeiro a ligação dos condutores e a compatibilidade da unidade de avaliação. Depois, confirme se o fluxo está dentro da faixa aplicável ao fluido.

A indicação está fora do esperado; o sensor pode estar com defeito?

Antes de concluir que há defeito, confirme o tipo de fluido e compare a condição do processo com a faixa de ajuste correspondente. Verifique também a conexão elétrica e a unidade de avaliação.

Devo comprar o SF5350 ou um conjunto com unidade de avaliação?

A ficha identifica o SF5350 como sensor para conexão a uma unidade de avaliação, mas não declara que uma unidade seja incluída. Se você ainda não dispõe de uma unidade compatível, confirme com o fornecedor o conjunto necessário antes da compra.

Como faço a ligação elétrica do sensor?

Use a identificação dos cinco condutores informada na ficha, mas confirme a atribuição funcional no datasheet e na documentação da unidade de avaliação antes de conectar. Não energize com base apenas nas cores.

O SF5350 tem garantia ou procedência informada na ficha técnica?

A ficha técnica não informa condições de garantia ou procedência comercial. Para esses dados, consulte o fornecedor do anúncio.

GLOSSÁRIO TÉCNICO

Faixa de ajuste

Intervalo de velocidade de fluxo para o qual a faixa de ajuste do sensor é especificada. (Ref.: líquidos, 3 a 300 cm/s; gases, 200 a 3000 cm/s)

Unidade de avaliação

Equipamento ao qual o sensor é conectado para avaliação do sinal; a ficha identifica a VS3000. (Ref.: conexão com equipamento de avaliação VS3000)

Rosca interna

Tipo de conexão mecânica roscada especificada para o processo. A adequação da contraparte deve ser conferida. (Ref.: M18 × 1,5)

Grau de proteção IP67

Classificação de proteção do invólucro informada na ficha; a instalação deve seguir as condições do fabricante. (Ref.: IP67)

FKM

Material indicado para o anel de vedação em contato com o fluido; a compatibilidade química depende do fluido da aplicação. (Ref.: FKM 80 Shore A)
