Sensor de Fluxo IFM SF5300 - 300 bar, M18x1.5

Pré-visualizar: SF5300 IFM - Sensor de Fluxo IFM Conexão em Unidade de Avaliação 300 bar, M18x1.5, IP67

SF5300 IFM - Sensor de Fluxo IFM Conexão em Unidade de Avaliação 300 bar, M18x1.5, IP67

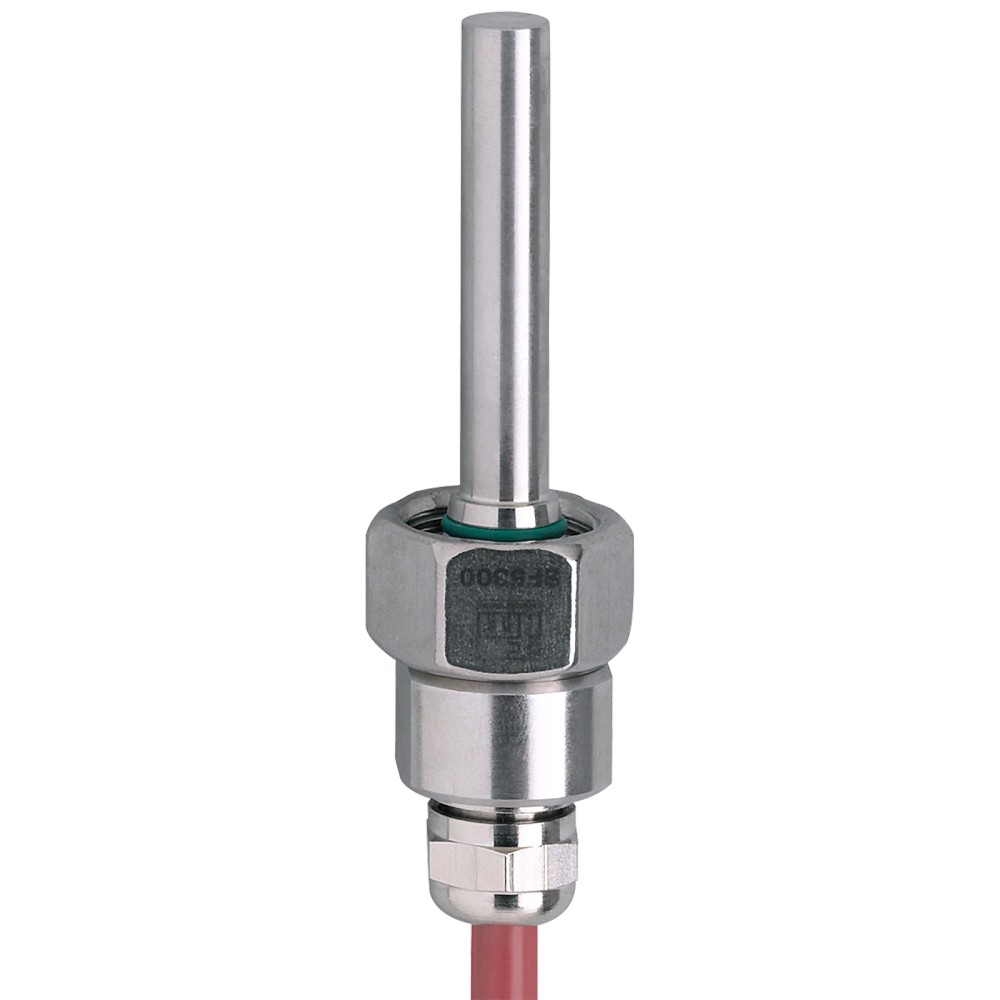

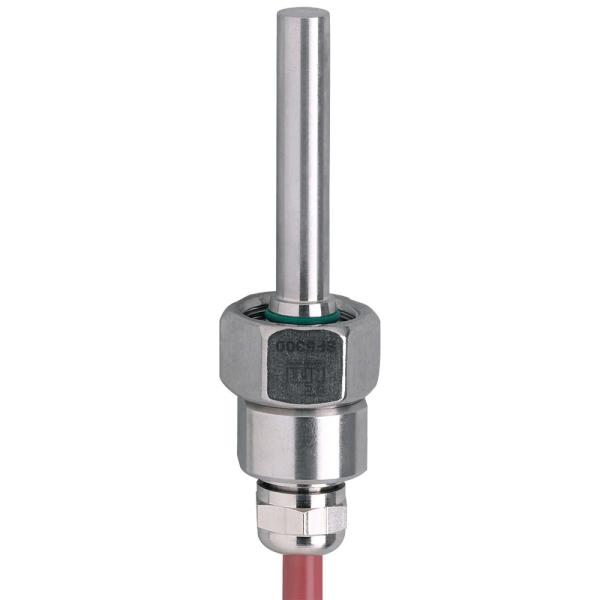

Imagem meramente ilustrativa

R$ 3.169,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SF5300
EAN: 4021179211888
NCM do produto: 90261019

Destaques do Produto Fluido Líquido ou...mais

Fechar menu

Saiba mais sobre: "SF5300 IFM - Sensor de Fluxo IFM Conexão em Unidade de Avaliação 300 bar, M18x1.5, IP67"

Destaques do Produto

Fluido

Líquido ou gasoso

Alcance de ajuste — líquidos

3...300 cm/s

Alcance de ajuste — gases

200...3000 cm/s

Conexão de processo

M18 x 1,5, rosca interna

Unidade de avaliação

VS3000

Pressão máxima informada

300 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SF5300 IFM – Sensor de fluxo para conexão em unidade de avaliação, M18 x 1,5, 300 bar, IP67

O IFM SF5300 é um sensor de fluxo para conexão a uma unidade de avaliação, indicado para monitorar fluidos líquidos ou gasosos. Seu alcance de ajuste é de 3...300 cm/s para líquidos e 200...3000 cm/s para gases. Opera com fluidos líquidos de 0...120 °C e gasosos de 0...100 °C, e suporta pressão de até 300 bar. A conexão de processo é uma rosca interna M18 x 1,5; a unidade de avaliação compatível indicada é a VS3000.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	SF5300
Tipo	Sensor de fluxo para conexão em unidade de avaliação
Fluidos	Líquidos e gases
Alcance de ajuste — líquidos	3...300 cm/s
Alcance de ajuste — gases	200...3000 cm/s
Temperatura do fluido — líquidos	0...120 °C
Temperatura do fluido — gases	0...100 °C
Resistência à pressão	300 bar / 30 MPa
Conexão de processo	M18 x 1,5, rosca interna
Proteção e unidade compatível	IP67; unidade de avaliação VS3000

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluxo de fluidos líquidos dentro do alcance de ajuste de 3...300 cm/s e da temperatura de 0...120 °C.
Monitoramento de fluxo de fluidos gasosos dentro do alcance de ajuste de 200...3000 cm/s e da temperatura de 0...100 °C.
Instalações que atendam à conexão interna M18 x 1,5, à pressão máxima informada de 300 bar e à conexão com a unidade de avaliação VS3000.

⚠ Considere outro se precisa de:

Não selecionar para medições fora dos alcances de ajuste ou das temperaturas de fluido informadas para o respectivo meio.
Não especificar para conexão com unidade de avaliação diferente da VS3000 sem confirmar a compatibilidade na documentação oficial.
A ficha não informa protocolos de comunicação nem compatibilidade com outros equipamentos de avaliação; confirme esses requisitos antes da integração.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão do sensor a uma unidade de avaliação VS3000 para monitorar fluxo de fluidos líquidos ou gasosos, respeitando as faixas de ajuste e temperatura declaradas.
Possibilidade de uso inferida: monitoramento de fluxo em processo com líquido entre 3...300 cm/s e 0...120 °C, desde que a instalação atenda à rosca M18 x 1,5, à pressão máxima de 300 bar e aos requisitos de ligação do datasheet.
Possibilidade de uso inferida: monitoramento de fluxo de gás entre 200...3000 cm/s e 0...100 °C, condicionado à avaliação da compatibilidade do processo e da unidade VS3000.
A ficha não detalha fluidos específicos, requisitos de trecho reto, orientação de montagem ou compatibilidade química além dos materiais em contato declarados; valide esses pontos no datasheet e com o fabricante.

COMO ESCOLHER

Antes de comprar o SF5300 IFM – Sensor de fluxo para conexão em unidade de avaliação, M18 x 1,5, 300 bar, IP67, verifique estes pontos:

Escolha o SF5300 quando

A aplicação exigir sensor de fluxo para conexão à unidade de avaliação VS3000, com rosca interna M18 x 1,5 e operação dentro das faixas de fluido, velocidade, temperatura e pressão informadas.

Avalie outra especificação quando

A velocidade, a temperatura do fluido ou a pressão do processo exceder os limites declarados. Se a instalação exigir outro tipo de rosca, unidade de avaliação diferente ou protocolo específico, confirme a alternativa com a documentação do fabricante; a ficha não identifica outro modelo substituto.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de fluxo para conexão em uma unidade de avaliação	Descrição do fabricante para identificar a função e a arquitetura de conexão.
Aplicação indicada no cadastro	Alta temperatura	Classificação presente no cadastro; verificar os limites específicos de temperatura do fluido antes de dimensionar.
Substâncias	Fluidos líquidos; fluidos gasosos	Meios listados para o sensor.
Unidade de avaliação compatível	VS3000	Unidade de avaliação indicada na ficha.

Faixa de medição e processo
Alcance de ajuste — líquidos	3...300 cm/s	Faixa informada para fluidos líquidos.
Sensibilidade máxima — líquidos	3...60 cm/s	Faixa de sensibilidade máxima indicada no cadastro do fabricante.
Alcance de ajuste — gasosos	200...3000 cm/s	Faixa informada para fluidos gasosos.
Sensibilidade máxima — gasosos	200...800 cm/s	Faixa de sensibilidade máxima indicada no cadastro do fabricante.
Temperatura do fluido — líquidos	0...120 °C	Limites informados para fluidos líquidos.
Temperatura do fluido — gasosos	0...100 °C	Limites informados para fluidos gasosos.
Resistência à pressão	300 bar / 30 MPa	Limite de pressão declarado para o sensor.
Tempo de resposta	1...10 s	Intervalo de resposta informado na ficha.

Dados elétricos e ligação
Conexão elétrica	Cabo de silicone de 6 m; 5 x 0,34 mm²	Tipo, comprimento e seção dos condutores informados.
Comprimento máximo do cabo	100 m	Limite informado para o comprimento do cabo.
Cores dos fios	BN = marrom; BU = azul; BK = preto; WH = branco; GY = cinza	Identificação dos condutores; consultar o datasheet para a função de cada fio.
Protocolo de comunicação	Não informado	A ficha não declara protocolo; não inferir comunicação direta com rede ou CLP.

Dados mecânicos e conexão de processo
Conexão de processo	M18 x 1,5, rosca interna	Requisito de compatibilidade mecânica da instalação.
Formato do invólucro	Cilíndrico	Formato informado para o corpo do sensor.
Diâmetro da sonda	8,2 mm	Dimensão informada da sonda.
Comprimento da sonda L	45 mm	Dimensão da sonda indicada na ficha.
Comprimento de instalação EL	44 mm	Dimensão de instalação indicada na ficha.
Peso	454,5 g	Massa informada no cadastro.
Materiais em contato com o fluido	Aço inoxidável 1.4404 (316L); anel de vedação FKM 80 Shore A	Materiais declarados para as superfícies em contato com o fluido.
Materiais de construção	Porca: aço inoxidável; prensa-cabo: FKM; porca de bucha para aparafusamento de cabos: latão niquelado; manga: latão niquelado	Materiais listados no cadastro para os componentes indicados.

Proteção e resistência ambiental
Grau de proteção	IP67	Grau declarado na ficha; observar as condições de instalação e os requisitos do fabricante.
Resistência a choques	DIN IEC 68-2-27, 40 g (11 ms)	Ensaio e condição de choque informados.
Resistência a vibrações	DIN IEC 68-2-6, 10 g (55...2000 Hz)	Ensaio, aceleração e faixa de frequência informados.
Gradiente de temperatura	300 K/min	Valor declarado para o gradiente de temperatura.

Dados de confiabilidade e identificação
MTTF	8096 anos	Valor de MTTF apresentado no cadastro; não equivale a uma garantia de vida útil.
SKU / Part number	SF5300	Identificação do produto para seleção e pedido.
GTIN	4021179211888	Identificador comercial informado.
Marca	IFM	Fabricante indicado no cadastro.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. O produto é descrito como sensor para conexão em unidade de avaliação; não presuma comunicação direta com CLP ou rede industrial.

Conexões

Elétrica Cabo de silicone de 6 m, 5 x 0,34 mm²; comprimento máximo do cabo informado: 100 m. A ficha indica compatibilidade com a unidade de avaliação VS3000. Cores dos fios: BN = marrom, BU = azul, BK = preto, WH = branco, GY = cinza. Consulte o datasheet para o esquema de ligação; não há protocolo informado.

Processo Rosca interna M18 x 1,5. A compatibilidade mecânica depende de o ponto de instalação corresponder a essa conexão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com unidade de avaliação VS3000 e ligação conforme o datasheet	✓	A VS3000 é a unidade de avaliação indicada na ficha para o SF5300.
Instalação com conexão de processo M18 x 1,5 correspondente à rosca interna do sensor	✓	A conexão de processo informada é M18 x 1,5, rosca interna.
Integração direta a uma rede ou protocolo industrial não indicado na ficha	✗	A ficha não declara protocolo de comunicação nem conexão direta a rede; confirme a arquitetura com o fabricante.
Processo com líquido acima de 120 °C ou gás acima de 100 °C	✗	Essas condições excedem as temperaturas máximas de fluido informadas para cada meio.
Processo acima de 300 bar	✗	A resistência à pressão declarada é de 300 bar / 30 MPa.
Velocidade de líquido fora de 3...300 cm/s ou de gás fora de 200...3000 cm/s	✗	A velocidade estaria fora do alcance de ajuste correspondente informado.

INSTALAÇÃO

Como instalar o SF5300 IFM – Sensor de fluxo para conexão em unidade de avaliação, M18 x 1,5, 300 bar, IP67

Confirme que a aplicação utiliza a unidade de avaliação VS3000 indicada para o SF5300.
Verifique se o fluido, a velocidade, a temperatura e a pressão do processo estão dentro dos limites informados na ficha.
Confira se a conexão da instalação é compatível com a rosca interna M18 x 1,5 do sensor.
Instale o sensor considerando as dimensões de sonda e de instalação indicadas no desenho dimensional e as instruções completas do fabricante.
Conecte o cabo de silicone de 6 m seguindo o esquema elétrico do datasheet; identifique os condutores pelas cores informadas, sem presumir a função de cada fio.
Após a montagem, confira a ligação à unidade de avaliação e valide a indicação conforme as instruções do fabricante.

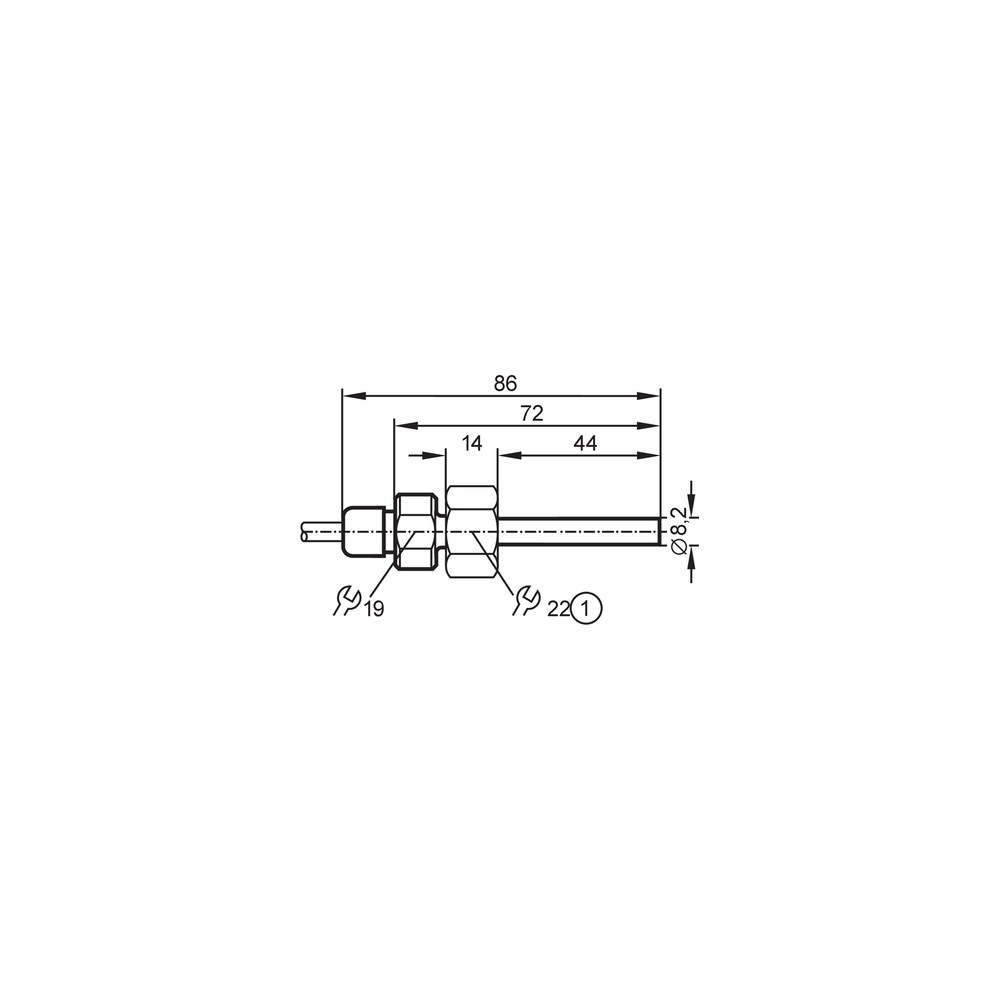

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A unidade de avaliação não recebe sinal do sensor.	Ligação incorreta dos condutores ou incompatibilidade com a unidade de avaliação utilizada.	Confirme se a unidade é a VS3000 e compare a ligação fio a fio com o esquema do datasheet; confira a continuidade do cabo.
A indicação de fluxo não corresponde à condição observada no processo.	A velocidade do fluido pode estar fora do alcance de ajuste aplicável ao meio ou a unidade de avaliação pode não estar configurada conforme a aplicação.	Identifique se o meio é líquido ou gasoso, confira a velocidade dentro da faixa correspondente e revise a configuração da unidade conforme a documentação.
O sensor apresenta falha ou comportamento irregular em operação.	Temperatura ou pressão do processo fora dos limites declarados, ou condição de instalação incompatível.	Meça a temperatura e a pressão no ponto de instalação e compare com os limites para o meio e com a resistência à pressão informada.
Há vazamento ou dificuldade de montagem na conexão de processo.	A rosca ou a interface de montagem pode não corresponder à rosca interna M18 x 1,5, ou a montagem pode não seguir as instruções do fabricante.	Confira a compatibilidade mecânica da conexão, o estado da vedação e as instruções de instalação do datasheet antes de reapertar ou substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados SF5300 — português (Datasheet) Desenho em escala SF5300 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SF5300 e para que ele serve?

É um sensor de fluxo destinado à conexão em uma unidade de avaliação. A ficha indica a unidade VS3000 e aplicações com fluidos líquidos ou gasosos.

O SF5300 funciona com qual unidade de avaliação e qual conexão de processo usa?

A unidade de avaliação indicada é a VS3000. A conexão de processo do sensor é M18 x 1,5 com rosca interna.

O produto acompanha unidade de avaliação ou acessórios?

A ficha identifica o SF5300 como sensor para conexão a uma unidade de avaliação, mas não informa que a VS3000 esteja incluída. Não há acessórios listados como inclusos.

Posso usar este sensor em um processo acima de 300 bar?

Não conforme o limite declarado: a resistência à pressão informada é de 300 bar / 30 MPa. Para pressão superior, selecione uma especificação que atenda ao processo.

Ele serve para fluidos acima de 120 °C ou gases acima de 100 °C?

Não dentro das temperaturas declaradas. O limite informado é 0...120 °C para líquidos e 0...100 °C para gases.

O sensor está sem sinal; o que devo verificar antes de trocar?

Confira primeiro a ligação conforme o datasheet e se a unidade de avaliação é a VS3000 indicada. Verifique também a continuidade do cabo e a conexão elétrica.

A leitura de fluxo está instável; qual pode ser a causa?

Uma causa possível é a operação fora do alcance de ajuste correspondente ao meio. Confirme se o fluido é líquido ou gasoso, compare a velocidade com a faixa especificada e verifique a configuração da unidade de avaliação.

É melhor comprar o SF5300 ou um sensor com saída direta para CLP?

O SF5300 é especificado para conexão a uma unidade de avaliação, com a VS3000 indicada na ficha. A documentação fornecida não informa protocolo nem saída direta para CLP; escolha outra arquitetura se essa interface for requisito e confirme a compatibilidade na documentação do modelo alternativo.

Como faço a ligação elétrica do SF5300?

Use o esquema de ligação do datasheet e conecte-o à unidade de avaliação compatível. As cores dos cinco fios estão identificadas na ficha, mas a função de cada condutor deve ser confirmada no documento técnico.

O cabo de 6 m pode ser estendido?

A ficha informa comprimento máximo do cabo de 100 m. Respeite esse limite e consulte o datasheet para as condições de ligação e extensão.

GLOSSÁRIO TÉCNICO

Alcance de ajuste

Intervalo de velocidade do fluido no qual o sensor pode ser ajustado. (Ref.: líquidos 3...300 cm/s; gases 200...3000 cm/s)

Unidade de avaliação

Equipamento ao qual o sensor é conectado para avaliação do sinal. (Ref.: VS3000)

Rosca interna

Tipo de conexão de processo em que a rosca está no interior do componente. (Ref.: M18 x 1,5)

Grau de proteção IP

Classificação de proteção do invólucro conforme indicada pelo fabricante. (Ref.: IP67)

MTTF

Tempo médio até falha apresentado como dado de confiabilidade; não corresponde a uma garantia de vida útil. (Ref.: 8096 anos)
