Sensor de Fluxo IFM SF5200 - Alta Precisão M18x1.5

Pré-visualizar: SF5200 IFM - Sensor de Fluxo IFM Unidade de Avaliação M18x1.5 300bar IP67

SF5200 IFM - Sensor de Fluxo IFM Unidade de Avaliação M18x1.5 300bar IP67

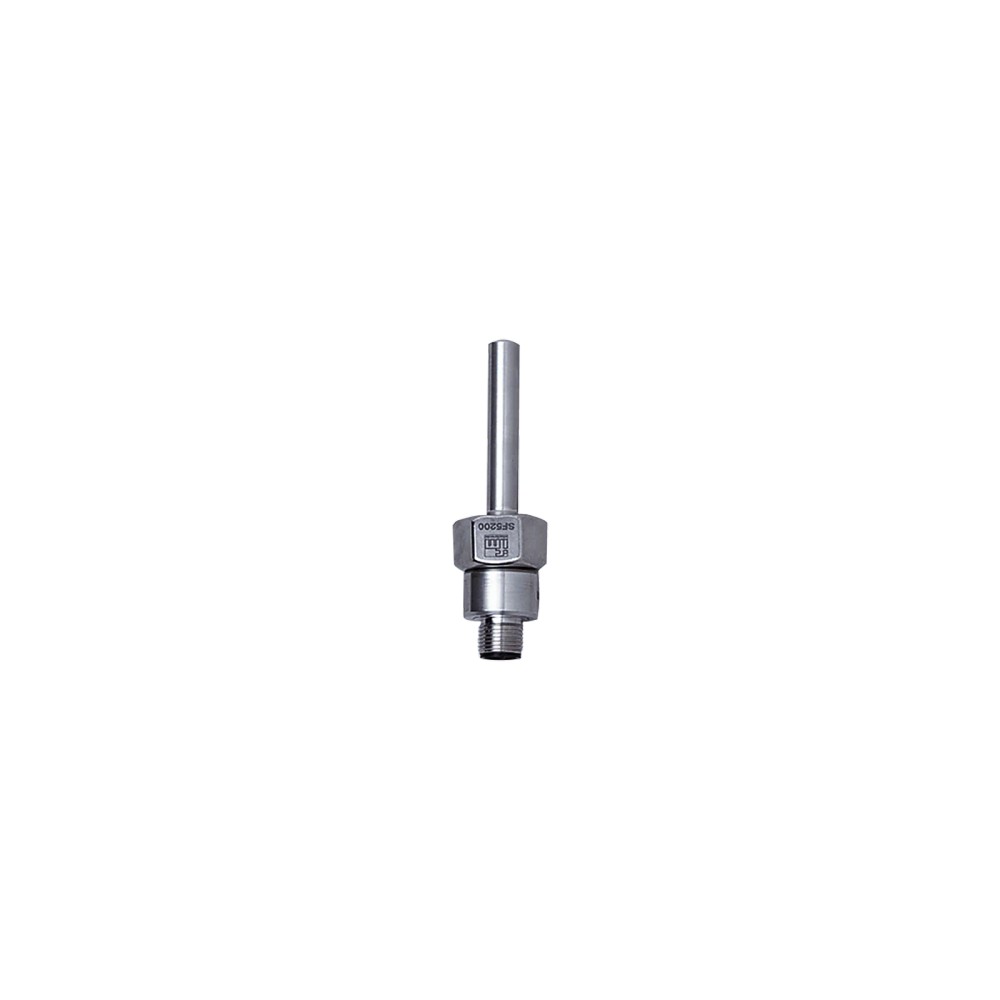

Imagem meramente ilustrativa

R$ 2.287,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SF5200
EAN: 4021179211857
NCM do produto: 90261019

Destaques do Produto Fluido Líquido ou...mais

Fechar menu

Saiba mais sobre: "SF5200 IFM - Sensor de Fluxo IFM Unidade de Avaliação M18x1.5 300bar IP67"

Destaques do Produto

Fluido

Líquido ou gasoso

Faixa de ajuste para líquidos

3...300 cm/s

Faixa de ajuste para gases

200...3000 cm/s

Unidade de avaliação

VS3000

Conexão de processo

Rosca interna M18 × 1,5

Conexão elétrica

M12, codificação A, 5 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM SF5200 — Sensor de fluxo para conexão em uma unidade de avaliação, rosca interna M18 × 1,5, resistência à pressão de 300 bar, IP67

O IFM SF5200 é um sensor de fluxo destinado à conexão com uma unidade de avaliação VS3000. É indicado para monitorar o fluxo de fluidos líquidos ou gasosos dentro das faixas especificadas pelo fabricante. Possui conexão de processo com rosca interna M18 × 1,5, resistência à pressão de 300 bar e grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante e modelo	IFM SF5200
Tipo	Sensor de fluxo para conexão em uma unidade de avaliação
Equipamento de avaliação compatível informado	VS3000
Faixa de ajuste — líquidos	3...300 cm/s
Faixa de ajuste — gases	200...3000 cm/s
Temperatura do fluido	-25...80 °C
Resistência à pressão	300 bar / 30 MPa
Conexão de processo	Rosca interna M18 × 1,5
Proteção	IP67
Conexão elétrica	1 × M12, codificação A, 5 contatos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de monitoramento de fluxo de líquidos dentro da faixa de ajuste de 3...300 cm/s, com temperatura do fluido entre -25 e 80 °C e pressão não superior a 300 bar.
Aplicações de monitoramento de fluxo de gases dentro da faixa de ajuste de 200...3000 cm/s, com temperatura do fluido entre -25 e 80 °C e pressão não superior a 300 bar.
Instalações que utilizem uma unidade de avaliação VS3000 e disponham de conexão de processo com rosca interna M18 × 1,5 e conexão elétrica M12 compatível.

⚠ Considere outro se precisa de:

Não selecionar para condições acima dos limites informados de temperatura do fluido, pressão ou faixas de ajuste; a ficha não especifica desempenho fora desses limites.
Não assumir compatibilidade com unidades de avaliação diferentes da VS3000 sem confirmação no datasheet ou com o fabricante.
Não selecionar quando a conexão mecânica necessária não corresponder à rosca interna M18 × 1,5.

APLICAÇÕES E USO

Aplicação documentada: conexão do sensor a uma unidade de avaliação VS3000 para monitoramento de fluidos líquidos ou gasosos.
Possibilidade de aplicação em circuitos de processo com líquidos: verificar se a velocidade de fluxo, a temperatura do fluido e a pressão permanecem dentro dos limites especificados; confirmar também a adequação dos materiais em contato com o fluido.
Possibilidade de aplicação em circuitos de processo com gases: verificar a faixa de ajuste para gases, as condições de processo e a compatibilidade da unidade de avaliação antes da instalação.
Limitação: a ficha não informa desempenho para fluidos, temperaturas, pressões ou faixas de fluxo fora dos valores declarados; não extrapolar esses limites.

COMO ESCOLHER

Antes de comprar o IFM SF5200 — Sensor de fluxo para conexão em uma unidade de avaliação, rosca interna M18 × 1,5, resistência à pressão de 300 bar, IP67, verifique estes pontos:

Escolha o SF5200 quando

A aplicação exigir um sensor de fluxo separado, conectado a uma unidade de avaliação VS3000, e o fluido, as faixas de ajuste, a temperatura, a pressão e as conexões estiverem dentro dos valores especificados.

Avalie outra configuração quando

A instalação exigir uma faixa de fluxo, temperatura ou pressão fora dos limites informados, conexão de processo diferente ou uma unidade de avaliação cuja compatibilidade com o SF5200 não esteja confirmada. Consulte o datasheet para verificar os requisitos completos da aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de fluxo para conexão em uma unidade de avaliação	Descrição do fabricante para identificação da função do produto.
Aplicação informada	Alta temperatura	Classificação de aplicação presente no cadastro; a temperatura de fluido especificada é de -25...80 °C.
Fluidos	Fluidos líquidos e fluidos gasosos	Tipos de fluido declarados na ficha.
Equipamento de avaliação	VS3000	Equipamento de avaliação indicado na ficha.

Faixa de medição e resposta
Alcance de ajuste — fluidos líquidos	3...300 cm/s	Faixa de ajuste declarada para líquidos.
Alcance de ajuste — fluidos gasosos	200...3000 cm/s	Faixa de ajuste declarada para gases.
Sensibilidade máxima — fluidos líquidos	3...60 cm/s	Faixa de sensibilidade máxima informada para líquidos.
Sensibilidade máxima — fluidos gasosos	200...800 cm/s	Faixa de sensibilidade máxima informada para gases.
Tempo de resposta	1...10 s	Faixa de tempo de resposta informada na ficha.

Condições de processo e ambientais
Temperatura do fluido	-25...80 °C	Faixa de temperatura especificada para o fluido.
Resistência à pressão	300 bar / 30 MPa	Limite de pressão informado pelo fabricante.
Gradiente da temperatura	300 K/min	Valor de gradiente de temperatura especificado na ficha.
Grau de proteção	IP67	Grau de proteção declarado para o produto; não substitui a verificação das condições de instalação.

Dados mecânicos e conexão de processo
Conexão de processo	Rosca interna M18 × 1,5	Tipo e dimensão da conexão mecânica especificados.
Comprimento total	82 mm	Dimensão total informada no cadastro técnico.
Comprimento de instalação EL	44 mm	Comprimento de instalação informado na ficha.
Diâmetro da sonda	8,2 mm	Dimensão da sonda especificada.
Formato do invólucro	Cilíndrico	Formato declarado do invólucro.
Peso	88,5 g	Peso informado no cadastro do produto.

Materiais
Material do corpo	1.4404 (aço inoxidável / 316L)	Material do corpo informado na ficha.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); anel de vedação FKM 80 Shore A	Materiais declarados para as partes em contato com o fluido.

Conexão elétrica
Conexão elétrica	1 × M12, codificação A, 5 contatos	Tipo de conector, codificação e número de contatos informados.
Comprimento máximo do cabo	100 m	Comprimento máximo declarado para o cabo na ficha; confirme as condições de ligação no datasheet.

Resistência mecânica
Resistência a choques	DIN IEC 68-2-27, 40 g (11 ms)	Valor declarado com referência à norma e duração indicadas.
Resistência a vibrações	DIN IEC 68-2-6, 10 g (55...2000 Hz)	Valor declarado com referência à norma e faixa de frequência indicadas.

Conformidade e identificação comercial
Certificações	CE, cULus Listed, UKCA	Certificações e marcações listadas no cadastro técnico.
SKU / Part Number	SF5200	Identificação comercial do produto.
GTIN	4021179211857	Código global de identificação informado no anúncio.
Marca	IFM	Fabricante informado no anúncio.

COMPATIBILIDADE

Comunicação

• Conexão com equipamento de avaliação: VS3000, conforme indicado na ficha do produto.

• Não há protocolo de comunicação especificado na ficha fornecida.

Conexões

Elétrica Conector M12, codificação A, 5 contatos. Comprimento máximo de cabo informado: 100 m. A ficha não detalha a atribuição dos pinos; consulte o datasheet antes da ligação.

Processo Conexão de processo com rosca interna M18 × 1,5. Compatibilidade mecânica condicionada à correspondência da rosca e à instalação conforme as instruções do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de líquido com faixa de ajuste entre 3 e 300 cm/s, temperatura do fluido de -25 a 80 °C e pressão até 300 bar.	✓	As condições estão dentro das faixas e dos limites informados para o produto.
Monitoramento de gás com faixa de ajuste entre 200 e 3000 cm/s, temperatura do fluido de -25 a 80 °C e pressão até 300 bar.	✓	As condições estão dentro das faixas e dos limites informados para o produto.
Conexão a uma unidade de avaliação VS3000.	✓	A ficha identifica a VS3000 como equipamento de avaliação associado ao sensor.
Conexão de processo com rosca diferente de M18 × 1,5 interna.	✗	A conexão de processo especificada para o SF5200 é rosca interna M18 × 1,5; outra rosca não corresponde mecanicamente sem uma solução adicional validada.
Operação com temperatura do fluido abaixo de -25 °C ou acima de 80 °C, pressão acima de 300 bar ou fluxo fora da faixa correspondente ao fluido.	✗	A condição excede os limites publicados na ficha; não há desempenho fora desses limites especificado.
Ligação a uma unidade de avaliação diferente da VS3000.	✗	A ficha fornecida informa a VS3000 como equipamento de avaliação, mas não confirma compatibilidade com outros modelos.

INSTALAÇÃO

Como instalar o IFM SF5200 — Sensor de fluxo para conexão em uma unidade de avaliação, rosca interna M18 × 1,5, resistência à pressão de 300 bar, IP67

Confirme que o modelo recebido é SF5200 e que a aplicação utilizará uma unidade de avaliação VS3000, conforme a ficha.
Verifique se o fluido, a faixa de ajuste necessária, a temperatura e a pressão estão dentro dos limites publicados.
Confirme a compatibilidade da conexão de processo com a rosca interna M18 × 1,5 e consulte o desenho dimensional para as dimensões de instalação.
Instale o sensor conforme as instruções do fabricante e as condições mecânicas da aplicação; a ficha fornecida não detalha torque de aperto ou orientação de montagem.
Conecte o M12 de codificação A com 5 contatos ao circuito correspondente, consultando o datasheet para a atribuição dos pinos; não deduza o pinout apenas pelo número de contatos.
Após a instalação, confira as conexões e valide o funcionamento com a unidade de avaliação e as condições reais do processo, sem exceder os limites especificados.

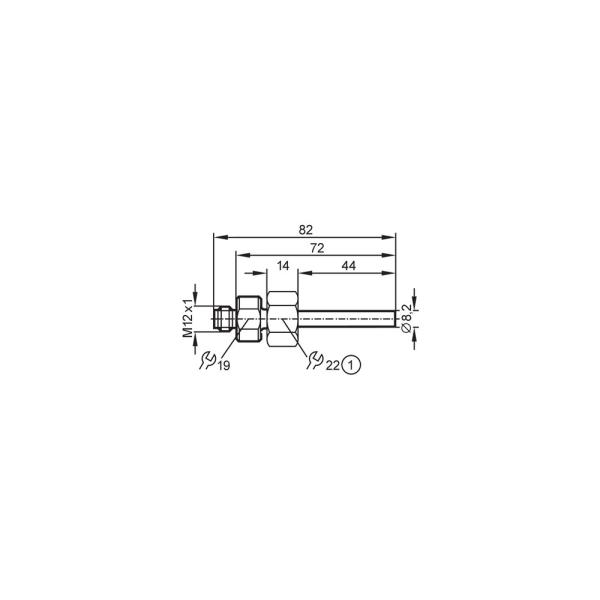

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A unidade de avaliação não recebe sinal do sensor.	Conector M12 mal encaixado, ligação elétrica incorreta ou incompatibilidade da unidade de avaliação.	Verifique o encaixe do conector e a ligação conforme o datasheet; confirme se o equipamento de avaliação é uma VS3000.
A indicação de fluxo não corresponde à condição observada no processo.	Faixa de ajuste selecionada incompatível com o tipo de fluido ou com a velocidade de fluxo real.	Confirme se o fluido é líquido ou gasoso e compare a velocidade do processo com a faixa correspondente especificada para o SF5200.
O sensor apresenta falha ou comportamento irregular durante a operação.	Temperatura do fluido ou pressão fora dos limites declarados para o produto.	Meça as condições do processo e compare-as com a faixa de -25...80 °C e o limite de 300 bar.
Há vazamento na conexão de processo após a montagem.	Rosca incompatível, montagem inadequada ou condição de vedação não conforme à instalação.	Confirme que a conexão corresponde à rosca interna M18 × 1,5 e inspecione a montagem e a vedação conforme as instruções do fabricante.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM SF5200 — português (Datasheet) Desenho em escala IFM SF5200 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM SF5200 e com qual unidade de avaliação ele trabalha?

O SF5200 é um sensor de fluxo para conexão a uma unidade de avaliação. A ficha identifica a VS3000 como equipamento de avaliação associado.

O que acompanha o SF5200 na embalagem?

A ficha do anúncio não especifica acessórios incluídos; confirme o conteúdo fornecido com o vendedor antes da compra.

O SF5200 serve para líquidos e gases?

Sim. A ficha informa faixas de ajuste distintas para fluidos líquidos e gasosos; selecione a faixa correspondente ao fluido da aplicação.

Posso usar o SF5200 com uma unidade de avaliação diferente da VS3000?

A ficha fornecida informa a VS3000, mas não confirma compatibilidade com outros modelos. Consulte o datasheet ou o fabricante antes de conectar a outra unidade.

O SF5200 serve para fluidos acima de 80 °C ou pressões acima de 300 bar?

Essas condições excedem os limites especificados na ficha. Não há desempenho declarado para operação acima de 80 °C ou 300 bar.

Posso instalar o SF5200 em uma conexão que não seja M18 × 1,5 interna?

A conexão de processo especificada é uma rosca interna M18 × 1,5. Outra conexão não corresponde diretamente à especificação mecânica do sensor.

O sensor está conectado, mas não aparece sinal. O que devo verificar antes de substituí-lo?

Verifique o encaixe e a ligação do conector M12 conforme o datasheet e confirme que a unidade de avaliação é compatível, especialmente a VS3000 indicada na ficha.

A leitura de fluxo parece incorreta; o que pode estar acontecendo?

Uma causa possível é a seleção da faixa correspondente ao tipo errado de fluido ou uma velocidade fora da faixa especificada. Confira o tipo de fluido e compare o fluxo com os limites aplicáveis.

Devo comprar o sensor avulso ou um conjunto com unidade de avaliação?

O SF5200 é o sensor para conexão a uma unidade de avaliação, e a ficha associa o produto à VS3000. A embalagem e a inclusão de uma unidade de avaliação não estão especificadas; confirme se ela já está disponível na instalação.

Como faço a ligação elétrica do SF5200?

O produto utiliza conexão M12 de codificação A com 5 contatos. Consulte o datasheet para a atribuição dos pinos e o esquema de ligação, pois esses detalhes não constam nos dados fornecidos.

GLOSSÁRIO TÉCNICO

Unidade de avaliação

Equipamento ao qual o sensor de fluxo é conectado para avaliação do sinal.

Velocidade de fluxo

Grandeza expressa em centímetros por segundo usada para especificar as faixas de ajuste do sensor.

Rosca interna M18 × 1,5

Especificação da conexão mecânica de processo do sensor.

Grau de proteção IP67

Classificação de proteção declarada para o invólucro do produto.

FKM 80 Shore A

Material e dureza informados para o anel de vedação em contato com o fluido.
