Sensor de Fluxo IFM SF323A

Pré-visualizar: SF323A IFM - Sensor de Fluxo IFM Monitoramento de fluidos 3-60 cm/s G 1/2

SF323A IFM - Sensor de Fluxo IFM Monitoramento de fluidos 3-60 cm/s G 1/2

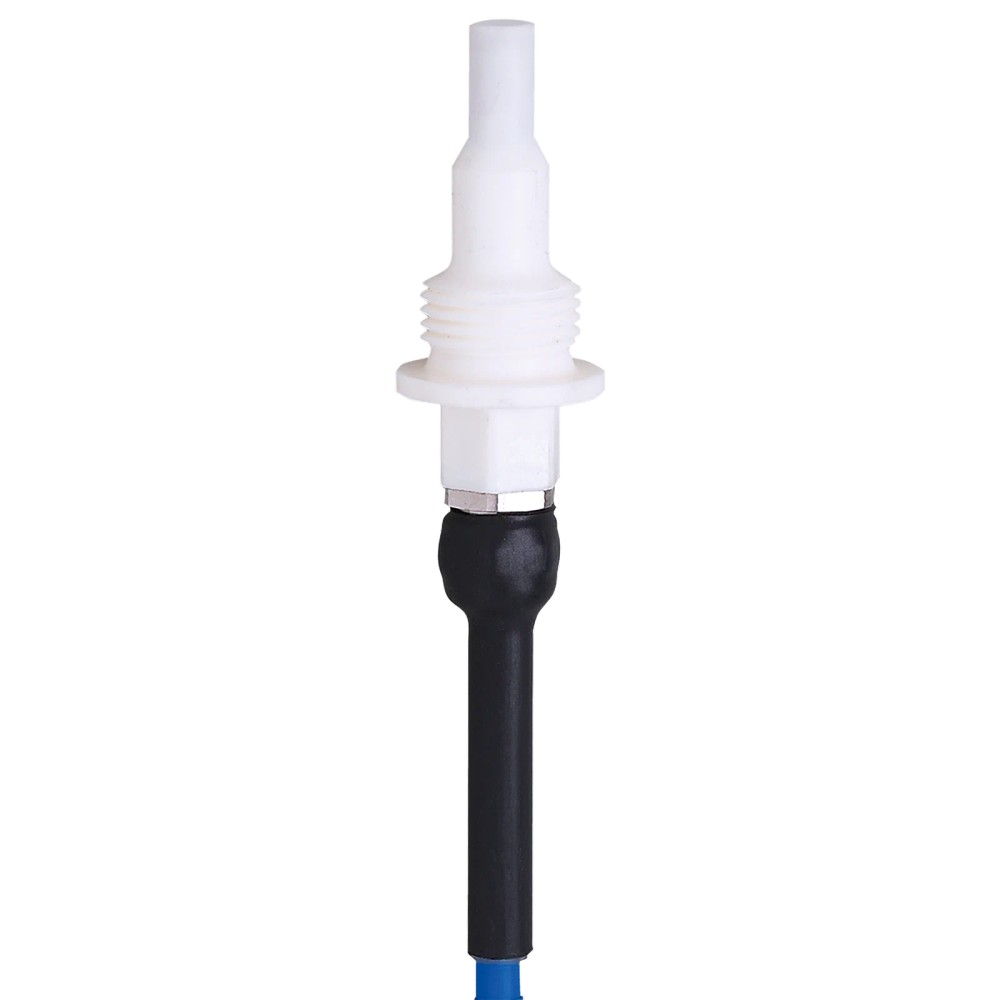

Imagem meramente ilustrativa

R$ 3.974,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: SF323A
EAN: 4021179211680
NCM do produto: 90261019

Destaques do Produto Faixa de Medição...mais

Fechar menu

Saiba mais sobre: "SF323A IFM - Sensor de Fluxo IFM Monitoramento de fluidos 3-60 cm/s G 1/2"

Destaques do Produto

Faixa de Medição

3...60 cm/s

Conexão

G 1/2 Rosca Externa

Pressão Máxima

30 bar

Temperatura Fluido

5...70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o SF323A IFM - Sensor de Fluxo IFM Monitoramento de fluidos 3-60 cm/s G 1/2

O SF323A é um sensor de fluxo calorimétrico desenvolvido para o monitoramento contínuo da velocidade de líquidos em ambientes industriais, incluindo zonas com risco de explosão. Ele opera em uma faixa de 3 a 60 cm/s e requer conexão com uma unidade de avaliação dedicada, como a linha VS2000. Sua construção com ponta cerâmica oferece alta resistência química e mecânica sob pressões de até 30 bar.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm electronic
Part Number	SF323A
Tecnologia	Calorimétrico
Alcance Ajuste	3...60 cm/s
Conexão Processo	G 1/2
Resistência Pressão	30 bar
Material	Cerâmica (99,7 % Al2O3)
Aprovação	ATEX II 2G

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de monitoramento de fluxo de líquidos
Processos industriais que necessitam de monitoramento ATEX
Tubulações com conexão compatível G 1/2
Monitoramento de vazão em conjunto com unidade VS2000 Exi

⚠ Considere outro se precisa de:

Instalação em tubulações com diâmetros inferiores ao indicado para imersão correta
Uso em fluidos gasosos ou vapor
Aplicação em ambientes onde a pressão exceda 30 bar
Contato com substâncias que agridam cerâmica (99,7 % Al2O3)

APLICAÇÕES E USO

Monitoramento de fluxo em sistemas de refrigeração industrial
Detecção de fluxo em circuitos hidráulicos
Monitoramento de fluidos em ambientes classificados (ATEX)
Sistemas onde é necessário evitar a estagnação de líquidos em processos

COMO ESCOLHER

Antes de comprar o SF323A IFM - Sensor de Fluxo IFM Monitoramento de fluidos 3-60 cm/s G 1/2, verifique estes pontos:

Quando escolher este sensor

Utilize quando houver necessidade de monitorar líquidos em processos que exigem conformidade ATEX (II 2G) e a faixa de velocidade de escoamento esteja entre 3 e 60 cm/s.

Quando buscar outra opção

Considere outro modelo se o processo utilizar gases ou vapores, ou se a pressão de operação for superior a 30 bar, pois este modelo não possui resistência estrutural para tais condições.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de ajuste	3...60 cm/s	Velocidade nominal do líquido
Sensibilidade máxima	3...40 cm/s	Faixa de maior precisão de leitura

Condições ambientais
Temperatura do fluido	5...70 °C	Limite operacional do meio
Temperatura ambiente	-20...70 °C	Limite operacional externo
Gradiente de temperatura	7 K/min	Taxa máxima de variação térmica permitida

Dados mecânicos
Conexão de processo	G 1/2 rosca externa	Interface mecânica padrão
Resistência à pressão	30 bar	Limite de estanqueidade mecânica
Material em contato	Cerâmica (99,7 % Al2O3)	Componente resistente quimicamente

Dados elétricos
Conexão elétrica	Cabo fixo 6 m	TPE-S, 5x0.34mm²
Comprimento máx. do cabo	100 m	Limite de atenuação de sinal
Capacidade própria	1,2 nF	Segurança intrínseca

COMPATIBILIDADE

Comunicação

• Sinal analógico/binário (via unidade de avaliação VS2000)

Conexões

Elétrica Cabo fixo 6 m, TPE-S; 5 x 0,34 mm²

Processo G 1/2 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de água/óleo	✓	Fluido compatível com o princípio calorimétrico e materiais cerâmicos.
Monitoramento de ar comprimido	✗	Sensor otimizado para fluidos líquidos, não para gases.
Pressão de 40 bar	✗	Excede o limite estrutural de 30 bar do componente.
Ambiente ATEX (Zona 1)	✓	Possui aprovação específica ATEX II 2G.

INSTALAÇÃO

Como instalar o SF323A IFM - Sensor de Fluxo IFM Monitoramento de fluidos 3-60 cm/s G 1/2

Verifique a compatibilidade da rosca G 1/2 na tubulação.
Aplique vedação adequada na rosca do sensor para evitar vazamentos.
Insira o sensor na tubulação, garantindo a orientação correta do fluxo.
Aperte o sensor com torque máximo de 30 Nm.
Conecte o cabo do sensor à unidade de avaliação VS2000 Exi.
Realize a calibração do zero e do span conforme o manual da unidade de avaliação.

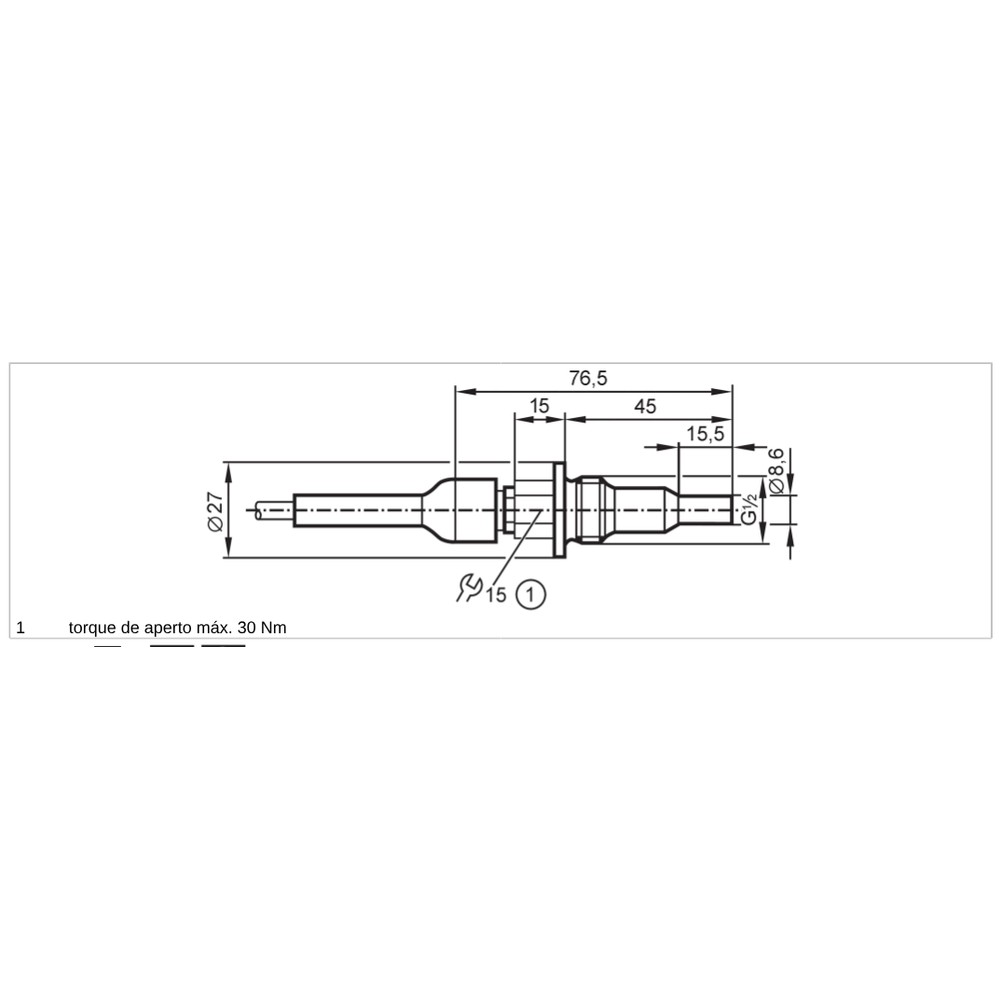

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura instável ou intermitente do sinal de fluxo.	Bolhas de ar na tubulação ou montagem em ponto de turbulência.	Verificar se a ponta do sensor está totalmente imersa no líquido e sem obstruções.
Vazamento no ponto de instalação do sensor.	Falha na vedação da rosca G 1/2 ou torque excessivo.	Inspecionar o anel de vedação e reapertar respeitando o torque de 30 Nm.
O sensor não responde ou indica falha de sinal.	Incompatibilidade da unidade de avaliação ou conexão elétrica incorreta.	Conferir o esquema de ligação com a unidade VS2000 Exi.
Desvio na calibração ou falha prematura.	Instalação em fluido fora da faixa de temperatura ou pressão operacional.	Confirmar se o processo não excedeu 70 °C ou 30 bar de pressão.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico SF323A (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este produto e qual sua função principal?

O SF323A é um sensor de fluxo calorimétrico projetado para monitorar a velocidade de escoamento em meios líquidos. Ele necessita obrigatoriamente de uma unidade de avaliação, como o VS2000, para processar o sinal térmico.

O que acompanha o produto na embalagem?

Ele acompanha um cabo fixo de 6 metros, tipo TPE-S, e possui conexão de processo rosca G 1/2. Não inclui unidade de controle ou outros adaptadores de processo adicionais.

Este sensor pode ser utilizado para medir o fluxo de gases?

Este sensor foi desenvolvido especificamente para fluidos líquidos. Não deve ser utilizado para medição de gases, vapor ou fluidos altamente corrosivos não compatíveis com cerâmica de alumina.

Este modelo também mede o nível do tanque?

Não. Este dispositivo é um sensor de fluxo. Ele não possui capacidade de medição de nível, apenas detecta a presença e a velocidade do líquido em movimento na tubulação.

Por que o sensor indica fluxo mesmo com a tubulação parada?

Se o sensor indica fluxo mesmo com a bomba desligada, pode haver acúmulo de calor por convecção térmica na ponta do sensor. Verifique se o sensor está instalado corretamente na zona de fluxo principal e não em um ponto de estagnação.

O que fazer se a leitura do fluxo estiver instável?

Sinais instáveis são frequentemente causados por bolhas de ar ou turbulência excessiva no ponto de instalação. Verifique se o sensor está montado com a ponta totalmente imersa no fluido e se o fluxo está estabilizado antes da medição.

Posso conectar este sensor diretamente ao meu CLP?

Este sensor é compatível com a unidade de avaliação IFM VS2000 Exi. Não se deve conectar este sensor diretamente a PLCs ou outros controladores sem a interface de segurança ou conversor adequado conforme especificado no manual.

Este sensor é superior a outros modelos de fluxo?

Esta é uma versão com aprovação ATEX para áreas classificadas (II 2G Ex ia IIC T4 Gb). Se sua aplicação não exige segurança intrínseca, existem versões standard mais simples, porém a série SF323A oferece a robustez mecânica exigida pelo projeto ATEX.

Quais os cuidados necessários na instalação mecânica?

A instalação exige que a rosca G 1/2 seja montada com torque máximo de 30 Nm. Utilize vedação compatível com o fluido de processo e certifique-se de que a ponta da sonda esteja posicionada no fluxo central da tubulação.

Qual a durabilidade esperada para este sensor?

A vida útil média estimada (MTTF) é de 7927 anos, conforme dados do fabricante. Certifique-se de manter o sensor dentro dos limites de 30 bar e 70 °C para preservar a integridade dos materiais internos.

GLOSSÁRIO TÉCNICO

Calorimétrico

Princípio de medição baseado na dissipação térmica de um elemento aquecido pelo fluxo do fluido (Ref.: Princípio de medição do sensor).

ATEX

Diretiva europeia para equipamentos destinados a atmosferas explosivas, garantindo segurança intrínseca (Ref.: Identificação ATEX II 2G Ex ia IIC T4 Gb).

G 1/2

Norma de rosca cilíndrica padrão BSP para conexões hidráulicas (Ref.: Conexão de processo).

TPE-S

Elastômero termoplástico de estireno, utilizado no revestimento do cabo para flexibilidade e resistência térmica (Ref.: Material do cabo).

VS2000 Exi

Unidade de avaliação específica para sensores de fluxo, responsável pela interface e conversão de sinais (Ref.: Equipamento de valoração).
